Elektroniczny przekaźnik impulsowy EPI-1

Elektroniczny przekaźnik impulsowy EPI-1 służy do sterowania pracą zaworów bistabilnych EV228BW Danfoss.

Sterownik posiada następujące zaciski:

  • zaciski do podłączenia napięcia zasilającego 12 lub 24 VDC (POWER),
  • zaciski wejściowe, sterujące pracą (INPUT)
  • zaciski wyjściowe (Z1-Z2), służące do podłączenia cewki zaworu EV228BW (OUTPUT)

Zasada działania

Układ uruchamia się z opóźnieniem 10 sekund po podaniu napięcia zasilającego.
Po zmianie stanu na wejściu sterującym, zmiana stanu na wyjściu Z1-Z2 (zaciski cewki) następuje z
opóźnieniem 3 sekund. Impuls na zaciski cewki Z1-Z2 trwa 0,5 sekundy i jest powtarzany co godzinę.

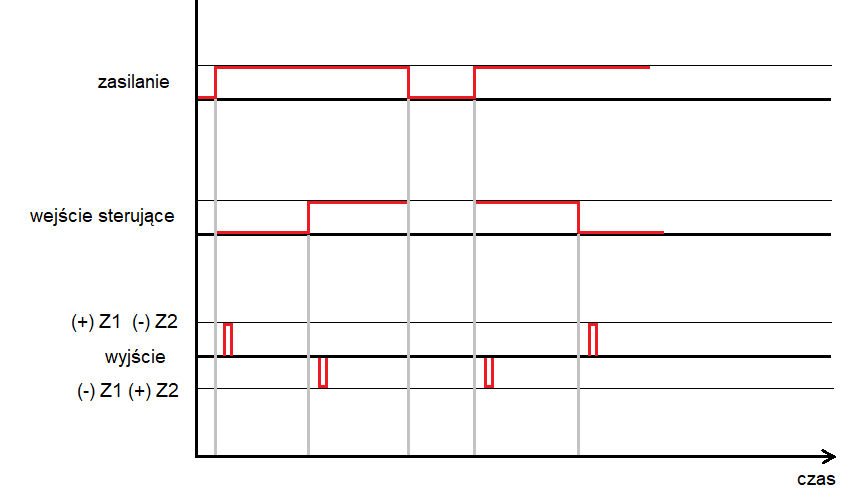

Działanie zgodnie z poniższym wykresem:



Dioda statusowa

O stanie układu informuje dioda widoczna przez górną pokrywę obudowy (pod napisem status):
