Łączenie przewodów w puszce pod oświetlenie to kluczowy etap w instalacji elektrycznej, który wymaga precyzji i znajomości podstawowych zasad bezpieczeństwa. Aby uniknąć błędów, ważne jest, aby wiedzieć, jak prawidłowo przygotować przewody oraz jakie techniki zastosować podczas podłączania. W tym artykule przedstawimy proste i skuteczne metody, które pomogą Ci w bezpiecznym łączeniu przewodów, a także omówimy najczęstsze błędy, które mogą wystąpić w tym procesie.
Wszystkie te informacje są niezbędne, aby zapewnić prawidłowe działanie instalacji elektrycznej oraz uniknąć potencjalnych zagrożeń. Zrozumienie zasad łączenia przewodów w puszce pod oświetlenie pomoże Ci nie tylko w codziennych pracach, ale także w bardziej skomplikowanych układach, takich jak ściemniacze czy włączniki czasowe.
Kluczowe informacje:- Usunięcie izolacji z przewodów i ich odpowiednie przygotowanie to pierwszy krok w instalacji.
- Łączenie przewodów powinno odbywać się według kolorów: fazowy z fazowym, neutralny z neutralnym, a ochronny z ochronnym.
- Kostki i złączki są istotne dla zapewnienia trwałych i bezpiecznych połączeń.
- Najczęstsze błędy to niewłaściwe łączenie kolorów oraz niedostateczne dokręcenie śrubek w kostkach.
- Testowanie poprawności połączeń przed włączeniem zasilania jest kluczowe dla bezpieczeństwa.
Jak prawidłowo łączyć przewody w puszce pod oświetlenie, aby uniknąć błędów
Łączenie przewodów w puszce pod oświetlenie jest kluczowym procesem, który zapewnia bezpieczeństwo i efektywność całej instalacji elektrycznej. Aby uniknąć błędów, warto znać kilka podstawowych zasad, które pomogą w prawidłowym wykonaniu tego zadania. Przede wszystkim, należy pamiętać o tym, aby odpowiednio przygotować przewody przed ich podłączeniem, co znacząco wpłynie na jakość połączenia.
Ważnym krokiem jest usunięcie izolacji z końców przewodów, co pozwala na odsłonięcie miedzianych żył. Odsłonięcie około 15 mm żył jest wystarczające, aby móc je umieścić w kostkach. Następnie, żyły powinny być włożone w odpowiednie miejsca w kostce i mocno zaciśnięte, aby zapewnić ich stabilność. Prawidłowe łączenie przewodów, zgodnie z ich kolorami, jest kluczowe dla bezpieczeństwa i efektywności działania instalacji.
Przygotowanie przewodów do podłączenia w puszce oświetleniowej
Przygotowanie przewodów do podłączenia jest pierwszym i najważniejszym krokiem w procesie instalacji. Należy usunąć izolację na końcach przewodów, co umożliwi ich prawidłowe podłączenie. Ważne jest, aby sprawdzić integralność przewodów, upewniając się, że nie mają one uszkodzeń ani przetarć. Tylko w ten sposób można zapewnić, że połączenie będzie bezpieczne i trwałe.
Wybór odpowiednich narzędzi i materiałów do instalacji
Właściwy dobór narzędzi i materiałów jest kluczowy dla bezpiecznego łączenia przewodów w puszce pod oświetlenie. Do podstawowych narzędzi, które będą potrzebne, należą: śrubokręt, nożyce do przewodów, oraz multimetr do testowania połączeń. Warto również zaopatrzyć się w kostki elektryczne i złączki typu Wago, które ułatwiają łączenie przewodów bez potrzeby lutowania. Użycie odpowiednich narzędzi nie tylko przyspiesza pracę, ale także zwiększa jej bezpieczeństwo.
- Śrubokręt krzyżakowy - do dokręcania kostek elektrycznych.
- Nożyce do przewodów - do precyzyjnego usuwania izolacji z przewodów.
- Multimetr - do pomiaru napięcia i sprawdzania poprawności połączeń.
- Kostki elektryczne - do łączenia przewodów w sposób bezpieczny i trwały.
- Złączki Wago - ułatwiają szybkie i pewne połączenie przewodów.
Jak łączyć przewody według kolorów, aby zapewnić bezpieczeństwo
Odpowiednie łączenie przewodów według kolorów jest kluczowe dla bezpieczeństwa instalacji elektrycznych. Każdy kolor przewodu ma swoje specyficzne znaczenie, które pozwala na prawidłowe i bezpieczne połączenie. Na przykład, przewód fazowy zazwyczaj jest oznaczony kolorem czarnym lub czerwonym, przewód neutralny to niebieski, a przewód ochronny to zielono-żółty. Stosowanie się do tych zasad pozwala uniknąć pomyłek i zapewnia, że instalacja będzie działać poprawnie oraz bezpiecznie.| Kolor przewodu | Funkcja |
|---|---|
| Czarny/Czerwony | Przewód fazowy (L) |
| Niebieski | Przewód neutralny (N) |
| Żółto-zielony | Przewód ochronny (PE) |

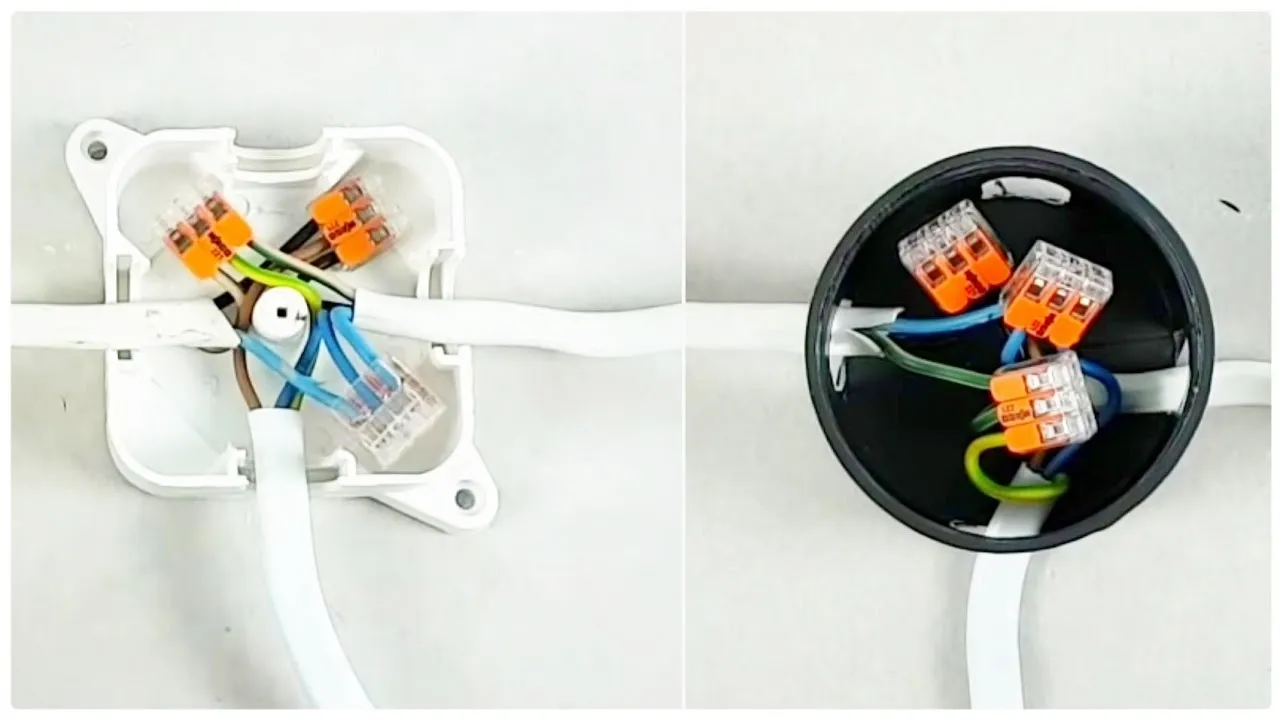

Rola kostek i złączek w poprawnym łączeniu przewodów
Użycie odpowiednich kostek i złączek jest niezbędne dla zapewnienia trwałych i bezpiecznych połączeń w instalacjach elektrycznych. Kostki elektryczne umożliwiają łatwe łączenie przewodów, a ich właściwe zastosowanie znacznie zwiększa bezpieczeństwo całej instalacji. Złączki typu Wago, które działają na zasadzie zacisku, pozwalają na szybkie i pewne łączenie przewodów bez potrzeby lutowania. Dzięki nim można uniknąć problemów z luźnymi połączeniami, co jest kluczowe dla prawidłowego działania systemu oświetleniowego.
Najczęstsze błędy podczas łączenia przewodów i jak ich unikać
Podczas łączenia przewodów w puszce pod oświetlenie, wiele osób popełnia typowe błędy, które mogą prowadzić do poważnych problemów z instalacją. Jednym z najczęstszych błędów jest niewłaściwe łączenie kolorów przewodów, co może skutkować zwarciem lub uszkodzeniem sprzętu. Należy również pamiętać o odpowiednim dokręceniu śrubek w kostkach, ponieważ luźne połączenia mogą prowadzić do przegrzewania się przewodów i powstawania iskier. Zrozumienie tych pułapek jest kluczowe dla zapewnienia bezpieczeństwa i funkcjonalności instalacji.
Innym powszechnym błędem jest brak testowania połączeń przed włączeniem zasilania. Upewnienie się, że wszystkie połączenia są prawidłowe, może zapobiec poważnym awariom. Warto również zwrócić uwagę na używanie odpowiednich narzędzi i materiałów, ponieważ ich niewłaściwy wybór może prowadzić do nieefektywnych połączeń. Unikanie tych błędów jest kluczowe dla sukcesu każdej instalacji elektrycznej.
Jakie błędy popełniają amatorzy przy łączeniu przewodów
Amatorzy często popełniają błędy, które mogą wydawać się drobne, ale mają poważne konsekwencje. Należy do nich między innymi pomijanie przygotowania przewodów, co prowadzi do ich uszkodzenia. Inny typowy błąd to łączenie przewodów o różnych kolorach, co zwiększa ryzyko zwarcia. Ponadto, wielu początkujących nie sprawdza poprawności połączeń przed włączeniem zasilania, co może prowadzić do niebezpiecznych sytuacji. Zrozumienie tych błędów i ich konsekwencji jest kluczowe dla każdego, kto chce bezpiecznie i efektywnie łączyć przewody w puszce pod oświetlenie.
Jak skutecznie sprawdzić poprawność połączeń przed włączeniem
Sprawdzanie poprawności połączeń przed włączeniem zasilania jest kluczowym krokiem, aby zapewnić bezpieczeństwo i funkcjonalność instalacji elektrycznej. Przed podłączeniem zasilania, warto upewnić się, że wszystkie przewody są prawidłowo podłączone i nie ma luzów w kostkach. Można to zrobić, delikatnie pociągając za przewody, aby sprawdzić, czy są dobrze osadzone. Dodatkowo, warto użyć multimetru do pomiaru napięcia na końcówkach przewodów, co pozwoli zweryfikować, czy nie występują żadne nieprawidłowości.
Innym ważnym krokiem jest upewnienie się, że nie ma uszkodzeń izolacji na przewodach, co mogłoby prowadzić do zwarcia. Sprawdzenie, czy przewody są odpowiednio oznaczone kolorami, również jest istotne, aby uniknąć pomyłek. Przeprowadzenie tych testów przed włączeniem zasilania może zapobiec poważnym awariom i zwiększa bezpieczeństwo użytkowania instalacji.
Czytaj więcej: Jak podłączyć oświetlenie z gniazdka bez ryzyka porażenia prądem
Jak unikać problemów z instalacją dzięki nowoczesnym technologiom
W dobie rosnącej technologii, warto rozważyć wykorzystanie inteligentnych systemów oświetleniowych, które nie tylko zwiększają komfort użytkowania, ale także minimalizują ryzyko błędów podczas instalacji. Systemy te często oferują automatyczne testowanie połączeń, co pozwala na szybką identyfikację problemów jeszcze przed włączeniem zasilania. Dzięki aplikacjom mobilnym można zdalnie monitorować stan instalacji, co daje pewność, że wszystko działa poprawnie.
Dodatkowo, stosowanie złączek typu Wago z funkcją wizualizacji połączeń może znacznie ułatwić proces instalacji. Te innowacyjne rozwiązania nie tylko przyspieszają prace, ale również zmniejszają ryzyko popełnienia błędów, co jest szczególnie istotne dla osób mniej doświadczonych w elektryce. Warto inwestować w nowoczesne technologie, które wspierają bezpieczeństwo i efektywność instalacji elektrycznych.
