Przy planowaniu przyłącza albo całej instalacji gazowej najważniejsze nie jest samo poprowadzenie trasy, tylko to, jak głęboko rura zostanie ułożona i w jakich warunkach. Od tego zależą bezpieczeństwo, trwałość oraz zgodność z wymaganiami technicznymi, które w praktyce różnią się w zależności od rodzaju odcinka, nawierzchni i gruntu. Poniżej wyjaśniam to po ludzku: bez zbędnego akademickiego tonu, ale z konkretnymi liczbami, które naprawdę pomagają podjąć dobrą decyzję.
Najważniejsze liczby, które warto zapamiętać od razu
- 0,6 m to typowe minimalne przykrycie dla przyłącza gazowego.
- 0,8 m przyjmuje się najczęściej dla gazociągów rozdzielczych poza gruntami ornymi.
- 1,0 m jest wymagane na gruntach ornych, a także przy przejściach przez jezdnię dróg publicznych.
- 1,2 m to minimalna głębokość dla gazociągów wysokiego ciśnienia, liczona od górnej płaszczyzny rury do poziomu gruntu.
- Przy torach kolejowych i w miejscach kolizji z inną infrastrukturą liczy się nie tylko głębokość, ale też odległości pionowe i sposób zabezpieczenia wykopu.
Jaką głębokość traktuję jako punkt wyjścia
Gdy ktoś pyta o to, na jakiej głębokości powinna leżeć rura gazowa, zawsze zaczynam od jednego doprecyzowania: nie ma jednej liczby dla całej instalacji. Inaczej projektuje się przyłącze do domu jednorodzinnego, inaczej gazociąg rozdzielczy, a jeszcze inaczej magistralę wysokiego ciśnienia. Właśnie dlatego warto zapamiętać przedziały, a nie tylko jedną wartość wyjętą z kontekstu.
W praktyce najczęściej spotyka się takie minimum: 0,6 m dla przyłącza, 0,8 m dla gazociągu rozdzielczego, 1,0 m na gruntach ornych i 1,2 m dla gazociągów wysokiego ciśnienia. Jeśli gdzieś pojawia się liczba 0,7 m, traktuję ją ostrożnie - nie jako uniwersalny standard dla całej branży, tylko jako wartość odnoszącą się do konkretnego przypadku projektowego albo starszych opracowań. To ważne, bo w budownictwie gazowym kilka centymetrów różnicy potrafi zmienić sposób zabezpieczenia całej trasy.
| Rodzaj odcinka | Minimalne przykrycie | Co to oznacza w praktyce |
|---|---|---|
| Przyłącze gazowe | 0,6 m | Najczęściej spotykana wartość przy doprowadzeniu gazu do budynku. |
| Gazociąg rozdzielczy poza gruntami ornymi | 0,8 m | Dotyczy tras poza pasami drogowymi oraz w trawnikach, chodnikach i poboczach. |
| Gazociąg rozdzielczy w gruncie ornym | 1,0 m | Głębiej układa się go po to, by ograniczyć ryzyko uszkodzeń przy uprawie i pracy sprzętu. |
| Gazociąg wysokiego ciśnienia | 1,2 m | Taką wartość podaje GAZ-SYSTEM dla swoich gazociągów przesyłowych. |
| Przejście przez jezdnię drogi publicznej | 1,0 m do powierzchni jezdni | Liczy się od górnej zewnętrznej ścianki rury lub rury osłonowej. |
| Przejście pod torem kolejowym | 1,5 m do płaszczyzny główek szyn | Tu głębokość jest już ściśle powiązana z bezpieczeństwem ruchu i konstrukcją torowiska. |
Najważniejszy wniosek jest prosty: w gazownictwie głębokość to nie ozdoba projektu, tylko parametr bezpieczeństwa. A skoro już wiemy, jakie wartości pojawiają się najczęściej, trzeba jeszcze zobaczyć, co je realnie zmienia na konkretnej działce.
Co zmienia rodzaj gruntu i sposób użytkowania działki
Ta sama rura może być ułożona płycej albo głębiej wyłącznie dlatego, że działka wygląda inaczej. Ja zawsze patrzę na trzy rzeczy: rodzaj gruntu, obciążenie terenu i ryzyko przyszłych robót ziemnych. Na ogrodzonej posesji z lekkim ruchem pieszym warunki są zupełnie inne niż na polu, przez które regularnie jeździ ciągnik, albo przy drodze, po której działa ciężki transport.
Na gruntach ornych gazociąg zwykle prowadzi się głębiej, bo uprawa, bronowanie czy głębsza orka zwiększają ryzyko przypadkowego uszkodzenia. W terenach zdrenowanych dochodzi jeszcze jeden problem: trzeba tak dobrać głębokość, by nie zniszczyć systemu melioracyjnego albo dało się go później odtworzyć. Z kolei przy drogach i torach nie wystarczy samo „przykrycie ziemią” - liczy się też odległość od nawierzchni, podbudowy i elementów konstrukcyjnych.
Warto też pamiętać o przemarzaniu gruntu. Nie chodzi mi o to, że paliwo gazowe dosłownie zamarza w rurze w typowych warunkach, tylko o to, że zbyt płytko ułożona instalacja jest bardziej narażona na wpływ mrozu, ruchy gruntu i uszkodzenia mechaniczne. Dlatego w praktyce projektant bierze pod uwagę nie tylko normę, ale też lokalne warunki i sposób użytkowania terenu. I właśnie tu zaczyna się etap zabezpieczeń, o których łatwo zapomnieć, a które robią dużą różnicę.
Jak zabezpiecza się rurociąg w wykopie

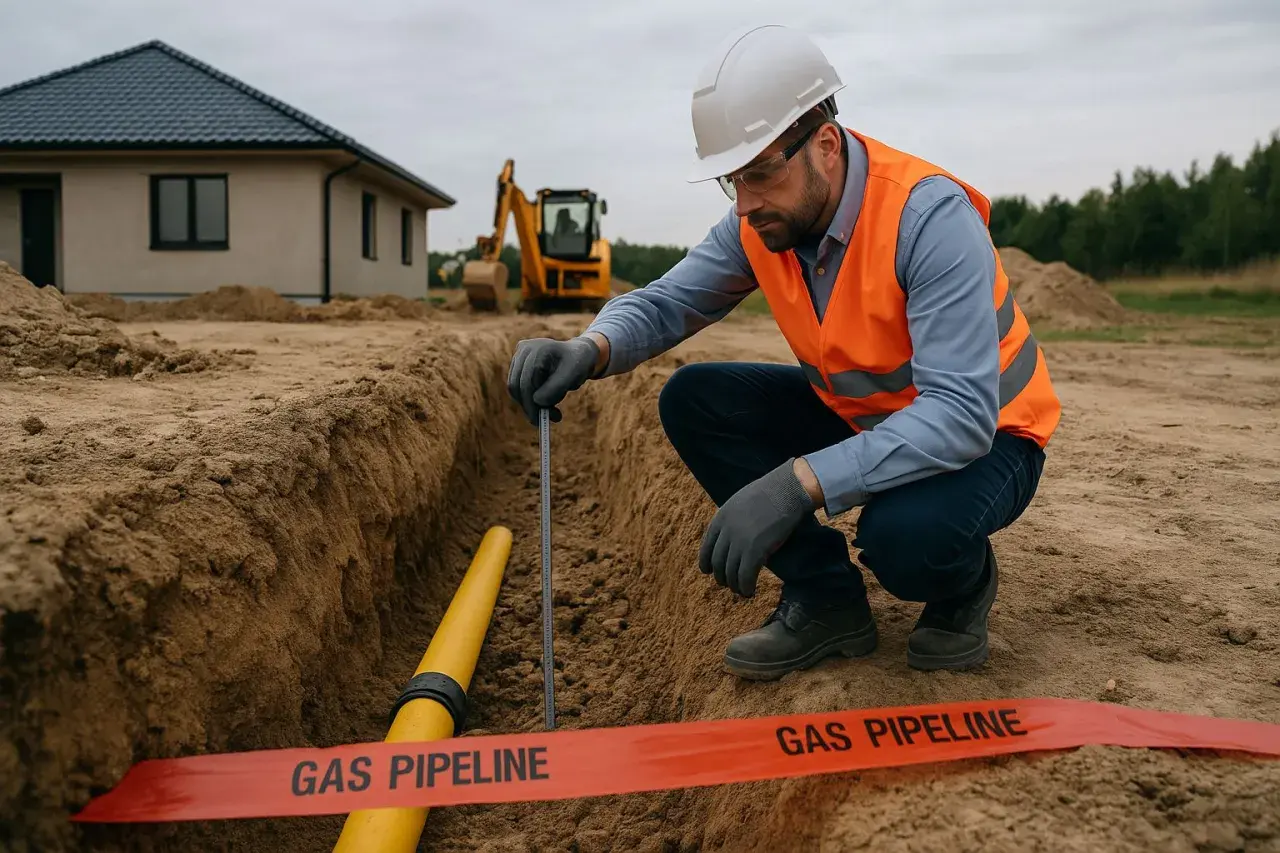

Sam poziom ułożenia to dopiero początek. Rura gazowa powinna leżeć w wykopie tak, żeby nie pracowała punktowo na kamieniach, nie była narażona na ostre krawędzie i była czytelnie oznaczona na etapie późniejszych prac ziemnych. W praktyce oznacza to dobre przygotowanie dna wykopu, właściwą zasypkę i zabezpieczenie trasy przed przypadkowym naruszeniem.
Najczęściej stosuje się podsypkę piaskową, bo piasek lepiej otula rurę niż grunt z kamieniami czy gruzem. Nad przewodem układa się warstwę ochronną, a wyżej taśmę ostrzegawczą, która ma uprzedzić ekipę kopiącą za kilka lat, że pod spodem biegnie gaz. To brzmi banalnie, ale właśnie takie drobiazgi decydują o tym, czy późniejszy remont ogrodu albo przydomowej instalacji nie skończy się awarią.
Przeczytaj również: Najlepsze rury PEX jakiego producenta wybrać, aby uniknąć problemów
Gdzie potrzebne są dodatkowe środki
W trudniejszych warunkach stosuje się rury osłonowe, przewierty sterowane albo inne metody bezwykopowe. To szczególnie ważne przy przejściach pod drogami, torami, ciekami wodnymi i w miejscach, gdzie zwykły wykop byłby zbyt ryzykowny. Właśnie dlatego nie lubię uproszczenia, że „wystarczy zakopać rurę głębiej”. Czasem trzeba ją nie tylko głębiej ułożyć, ale też technicznie odizolować od otoczenia.
Przy projektach gazowych dobrze działa zasada: najpierw ocena terenu, potem dobór sposobu prowadzenia trasy, a dopiero na końcu sama głębokość. Taki porządek oszczędza później poprawki i niepotrzebne koszty.
Najczęstsze błędy przy planowaniu przyłącza gazowego
W przypadku przyłącza gazowego błędy najczęściej nie wynikają z braku wiedzy, tylko z pośpiechu albo zbyt prostego założenia, że „wszędzie robi się tak samo”. A to właśnie tu różnice między projektem a rzeczywistością wychodzą najszybciej. Z mojego punktu widzenia najczęściej powtarzają się cztery problemy.
- Mylenie przyłącza z gazociągiem rozdzielczym - przez to ktoś zakłada złą głębokość i zły sposób zabezpieczenia.
- Ignorowanie rodzaju gruntu - na działce ornej albo zdrenowanej nie wolno przyjmować tych samych założeń co na trawniku przy domu.
- Zbyt płytkie ułożenie pod nawierzchnią - szczególnie tam, gdzie w przyszłości pojawi się ruch samochodowy albo cięższy sprzęt.
- Brak ochrony przed uszkodzeniami mechanicznymi - bez podsypki, oznakowania i właściwej zasypki ryzyko awarii rośnie bardzo szybko.
Drugi częsty błąd to pomijanie uzgodnień z operatorem sieci albo z zarządcą drogi. Na papierze wszystko wygląda dobrze, ale w terenie pojawia się kolizja z kablem, kanalizacją, rowem odwadniającym albo planowaną przebudową jezdni. Wtedy poprawki są droższe niż spokojne dopracowanie projektu na starcie. I właśnie dlatego ostatni etap, czyli odbiór przed zasypaniem, jest tak ważny.
Zanim zasypiesz wykop, sprawdź te rzeczy
Jeżeli miałbym wskazać moment, w którym najłatwiej uniknąć późniejszych problemów, to właśnie byłby to etap przed zasypaniem wykopu. Wtedy widać jeszcze wszystko: głębokość, przebieg trasy, osłony, oznakowanie i zgodność z projektem. Po zasypaniu część błędów robi się niewidoczna, a ich naprawa bywa nieproporcjonalnie droga.
- Czy głębokość odpowiada rodzajowi odcinka i warunkom terenu.
- Czy rura ma właściwą podsypkę i nie leży na ostrych kamieniach lub gruzie.
- Czy zastosowano wymagane oznakowanie trasy, w tym taśmę ostrzegawczą.
- Czy zachowano odległości od innych instalacji podziemnych.
- Czy wykonano wymagane uzgodnienia i odbiór techniczny przed zasypaniem.
Jeśli planujesz przyłącze na działce, na której później będzie jeździł cięższy sprzęt, przebiega melioracja albo wchodzi kolizja z drogą czy chodnikiem, nie zakładaj z góry najprostszej wersji. W gazownictwie bezpieczna odpowiedź prawie zawsze brzmi: sprawdź projekt, warunki lokalne i dopiero potem ustal głębokość. To podejście jest zwyczajnie rozsądniejsze niż trzymanie się jednej liczby z pamięci.
