Projekt domu rzadko przegrywa na poziomie pomysłu. Najczęściej problemy zaczynają się dopiero wtedy, gdy trzeba przełożyć wizję na rysunki, uzgodnienia branżowe i kolejne poprawki już w trakcie budowy. Właśnie dlatego systemy CAD są tak ważne w architekturze i budownictwie: pozwalają zaplanować bryłę, układ pomieszczeń, instalacje oraz detale zanim błąd zamieni się w kosztowną przeróbkę na placu budowy. W tym tekście pokazuję, czym to narzędzie jest w praktyce, gdzie realnie pomaga przy budowie domu i na co uważać, żeby dokumentacja faktycznie pracowała na inwestora.
Najważniejsze rzeczy, które warto wiedzieć przed projektem domu
- CAD porządkuje rysunki 2D i 3D, dzięki czemu łatwiej wyłapać błędy przed wejściem ekip na budowę.
- W domu jednorodzinnym największą wartość mają rzuty, przekroje, elewacje, detale i branżówki instalacyjne.
- CAD nie jest tym samym co BIM, a plik PDF nie zastępuje edytowalnej dokumentacji.
- Od projektanta warto oczekiwać spójnych wersji plików, czytelnych wymiarów i aktualizacji po zmianach.
- Najwięcej problemów powstaje wtedy, gdy budowa rusza na podstawie nieaktualnych rysunków albo bez koordynacji branż.
Co oznacza CAD w projekcie domu

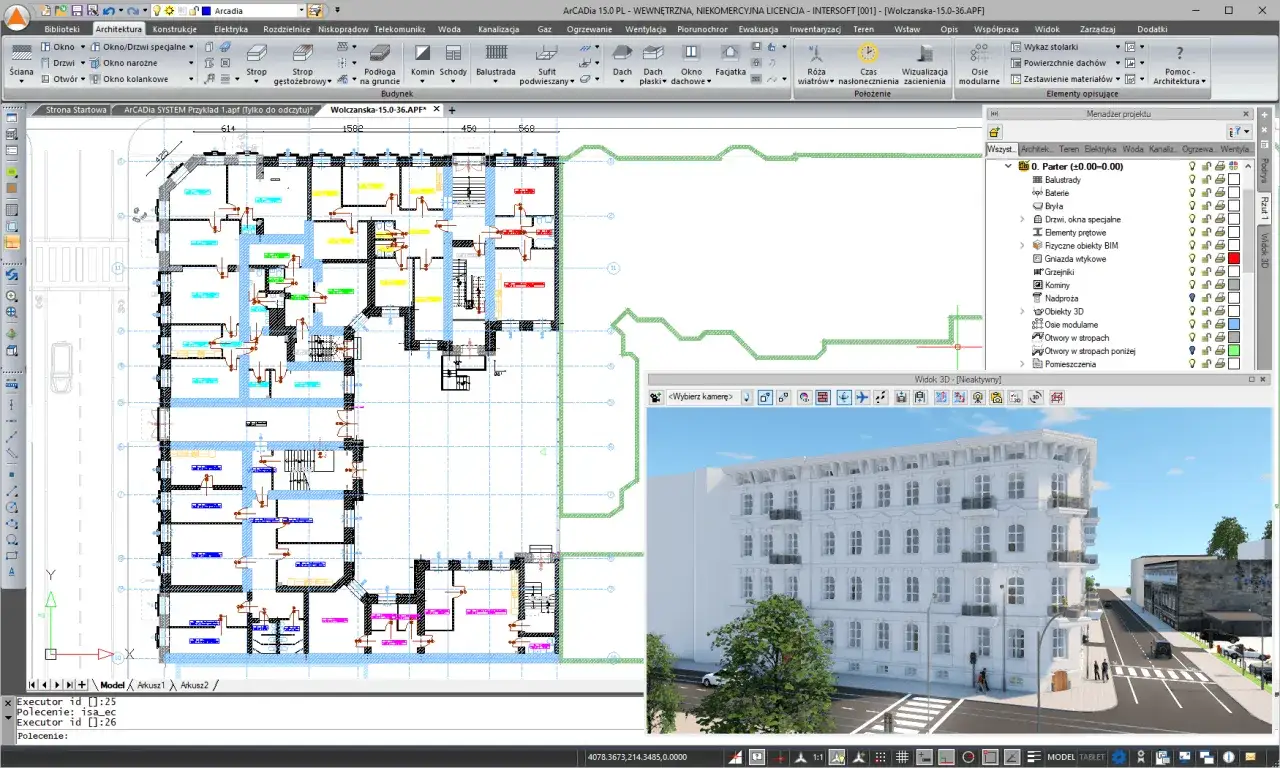

CAD to przede wszystkim środowisko do tworzenia, poprawiania i dokumentowania projektu z zachowaniem skali, wymiarów i warstw. W praktyce nie chodzi więc wyłącznie o „rysowanie ścian”, ale o kontrolę nad tym, czy każdy element domu ma właściwe położenie, wymiar i opis. Dobrze przygotowany projekt CAD pozwala zobaczyć więcej niż zwykły szkic: widać relacje między pomieszczeniami, grubości przegród, położenie okien, kierunki otwierania drzwi i powiązania z instalacjami.
W budowie domu ten poziom precyzji ma duże znaczenie, bo nawet niewielka zmiana potrafi uruchomić efekt domina. Przesunięcie ściany o kilka centymetrów wpływa na schody, zabudowę meblową, prowadzenie przewodów, a czasem także na zgodność z konstrukcją albo z miejscem pod bramę garażową. Z mojego doświadczenia właśnie tu CAD pokazuje swoją największą wartość: nie jako ładna grafika, tylko jako narzędzie porządkujące decyzje.
To prowadzi do najważniejszego pytania dla inwestora: na którym etapie budowy ta precyzja daje największy zwrot?
Gdzie CAD daje największą przewagę na etapie budowy domu
Największa korzyść pojawia się tam, gdzie projekt przestaje być ogólną koncepcją, a zaczyna być instrukcją wykonania. W domu jednorodzinnym są cztery miejsca, w których dobrze prowadzony CAD naprawdę robi różnicę.
Koncepcja i układ funkcjonalny
Na początku projektant sprawdza, czy dom „działa” w codziennym użytkowaniu. CAD ułatwia ustawienie kuchni, salonu, komunikacji, strefy nocnej i schowków tak, aby nie wyglądały dobrze tylko na wizualizacji, ale też były wygodne w realnym życiu. To na tym etapie najtaniej poprawia się błędy, bo przesunięcie ściany w cyfrowym modelu kosztuje mniej niż poprawki w murowanym domu.
Dokumentacja wykonawcza

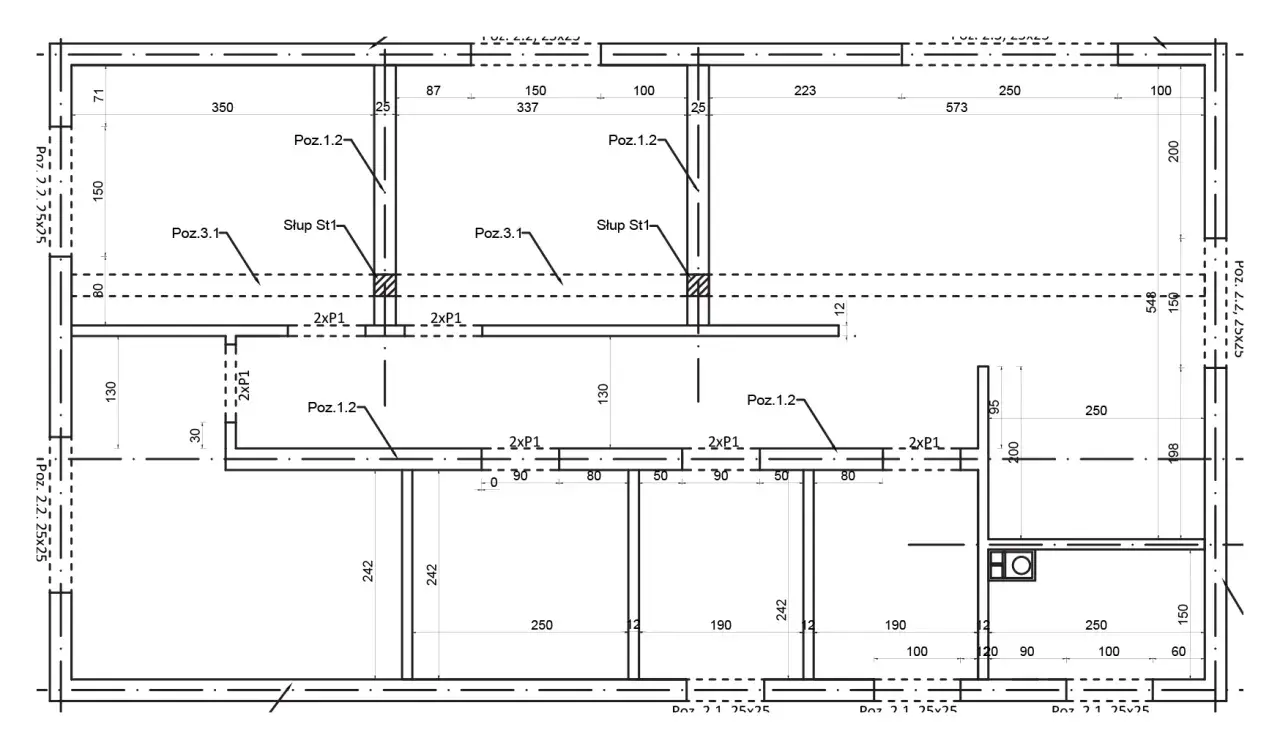

Gdy projekt wchodzi w etap realizacji, liczy się detal. Dobrze przygotowany rysunek powinien pokazywać nie tylko wymiary pomieszczeń, lecz także wysokości, poziomy, przekroje i sposób połączenia elementów. Im bardziej złożona bryła, dach albo schody, tym bardziej doceniam projekty, w których detale są opisane jasno i bez niedomówień. To właśnie tu CAD staje się językiem między architektem, konstruktorem i wykonawcą.
Branżówki i kolizje instalacyjne
Dom nie składa się z samej architektury. Dochodzą instalacje elektryczne, wodno-kanalizacyjne, wentylacyjne, grzewcze i często automatyka domowa. Jeśli każda branża pracuje na osobnym, niespójnym rysunku, ryzyko kolizji rośnie błyskawicznie. Dobrze zorganizowany projekt pozwala wcześniej zauważyć, że kanał wentylacyjny wchodzi w miejsce belki, a odpływ koliduje z zabudową łazienki.
Zmiany w trakcie budowy
Zmiany są normalne, ale tylko wtedy, gdy są kontrolowane. W praktyce najwięcej szkód robi nie sama korekta, lecz brak aktualizacji dokumentacji. Jedna wersja pliku trafia do ekipy, druga do inwestora, a trzecia zostaje u projektanta i potem wszyscy mają inne wyobrażenie o tym samym domu. CAD pomaga utrzymać porządek wersji, jeśli jest prowadzony konsekwentnie. Następny krok to rozróżnienie samego CAD od narzędzi, z którymi najczęściej bywa mylony.
CAD, BIM i zwykły PDF nie są tym samym
To jeden z częstszych punktów nieporozumień podczas budowy domu. Inwestor widzi „ładny model” albo „rysunek w PDF” i zakłada, że chodzi o to samo. W praktyce różnice są duże, a ich zrozumienie pomaga uniknąć złych oczekiwań.
| Narzędzie lub format | Do czego służy | Największa zaleta | Najważniejsze ograniczenie |
|---|---|---|---|
| CAD | Tworzenie i edycja rysunków 2D oraz modeli 3D | Precyzja, łatwe poprawki, czytelne dokumentowanie | Samo w sobie nie gwarantuje bogatej informacji o materiale, kosztach czy kolizjach międzybranżowych |
| BIM | Modelowanie obiektu z informacją o elementach, relacjach i parametrach | Lepiej wspiera koordynację projektu, zestawienia i analizę zmian | Wymaga większej dyscypliny procesu i nie zawsze jest potrzebny przy prostym domu |
| Podgląd, wysyłka i zatwierdzanie rysunków | Łatwy do otwarcia, wygodny do obiegu dokumentów | Zwykle nie nadaje się do wygodnej edycji i nie zastępuje pliku źródłowego |
W praktyce najrozsądniej traktować CAD jako narzędzie robocze, BIM jako bardziej informacyjny sposób pracy nad modelem, a PDF jako format komunikacyjny. Dla inwestora budującego dom najważniejsze jest to, aby nie dostać tylko ładnego wydruku, ale spójny zestaw plików, z którego da się pracować. Warto też wiedzieć, że otwarty format wymiany, taki jak IFC, pomaga przenosić model między różnymi programami, ale sam nie rozwiązuje problemu jakości projektu. Skoro różnice są już jasne, przechodzę do tego, o jakie pliki i ustalenia warto poprosić przed startem robót.
Jakie pliki i opracowania warto dostać od projektanta
Przy budowie domu nie wygrywa ten, kto ma najwięcej plików, tylko ten, kto ma komplet dokumentów w spójnej wersji. Ja zwracałbym uwagę przede wszystkim na cztery rzeczy.
- Rysunki w PDF z datą i numerem wersji, bo to najprostszy sposób kontroli, czy wszyscy pracują na tym samym materiale.
- Plik źródłowy w formacie używanym przez biuro projektowe, jeśli strony tak się umawiają, bo tylko on pozwala wygodnie wprowadzać zmiany.
- Model wymiany, na przykład IFC, gdy projekt jest prowadzony w BIM i mają z niego korzystać różne branże.
- Zestawienia i opisy okien, drzwi, pomieszczeń, materiałów i detali, bo same rzuty nie zawsze wystarczą do wykonania inwestycji bez niedopowiedzeń.
Równie ważne są zasady obiegu zmian. W praktyce warto ustalić, kto zatwierdza korekty, jak nazywa się kolejne wersje i gdzie trafia plik „obowiązujący”. W małej inwestycji to brzmi prozaicznie, ale właśnie tu gubi się najwięcej czasu. Gdy tego brakuje, nawet dobry projekt zaczyna się rozjeżdżać między architektem, wykonawcą i inwestorem. To z kolei prowadzi do typowych błędów, które najczęściej wychodzą dopiero na budowie.
Najczęstsze błędy, które później kosztują czas i nerwy
Przy domach jednorodzinnych powtarzają się niemal te same problemy. Nie są spektakularne, ale właśnie dlatego bywają lekceważone.
Praca na starej wersji rysunku
To klasyk. Jedna poprawka trafia do projektu, druga nie, a na budowie ktoś trzyma w ręku wydruk sprzed tygodnia. Efekt? Inne wymiary otworów, inne położenie punktów elektrycznych albo źle zamówione elementy stolarki. Warto pilnować numeru rewizji na każdym rysunku.
Brak koordynacji między branżami
Architektura, konstrukcja i instalacje nie mogą żyć osobno. Jeśli każda branża pracuje „u siebie”, kolizje prawie zawsze wychodzą w terenie, czyli wtedy, gdy poprawka jest najdroższa. W dobrze prowadzonym procesie takie zderzenia powinny być wyłapane wcześniej, jeszcze na ekranie.
Oparcie się wyłącznie na wizualizacji
Wizualizacja sprzedaje emocje, ale nie zastępuje wymiarów. Piękny salon z dużymi przeszkleniami może wyglądać świetnie na renderze, a potem okazać się trudny do ogrzania, zasłonięcia lub ustawienia mebli. Dlatego zawsze sprawdzam, czy za efektownym obrazem stoją konkretne wymiary i rozwiązania techniczne.
Ignorowanie tolerancji wykonawczych
Na papierze wszystko jest idealnie. W rzeczywistości materiały mają swoje odchyłki, a wykonanie zawsze mieści się w pewnym zakresie tolerancji. Jeśli projekt jest zbyt „na styk”, niewielka różnica zaczyna generować kłopot. To szczególnie ważne przy schodach, zabudowach, stolarce i miejscach pod wymiar.
Brak aktualizacji po decyzjach inwestora
Zdarza się, że na spotkaniu pada decyzja o zmianie okna, drzwi albo przebiegu instalacji, ale dokumentacja nie nadąża. Formalnie projekt „pozostaje ten sam”, praktycznie każdy pracuje już na innym założeniu. Tu nie ma skrótu: jeśli coś zmieniasz, rysunek też musi się zmienić.
Unikanie tych błędów nie wymaga skomplikowanej technologii, tylko dyscypliny. A ta staje się szczególnie ważna wtedy, gdy inwestor zastanawia się, jakiego poziomu opracowania naprawdę potrzebuje dla własnego domu.
Jak wybrać rozwiązanie do własnej inwestycji
Nie każdy dom wymaga najbardziej rozbudowanego modelowania. I dobrze, bo technologia ma wspierać projekt, a nie go komplikować. W praktyce patrzę na trzy scenariusze.
Prosty dom, prostszy proces
Jeśli budujesz niewielki dom o nieskomplikowanej bryle, z ograniczoną liczbą detali i bez rozbudowanej automatyki, dobrze opracowany zestaw rysunków 2D często w zupełności wystarcza. Ważne, aby był czytelny, aktualny i skoordynowany między branżami. Nie trzeba wtedy przepłacać za narzędzia, z których i tak nikt realnie nie skorzysta.
Dom z większą liczbą detali
Przy bardziej złożonej bryle, dużych przeszkleniach, niestandardowych schodach, dachu wielospadowym albo rozbudowanej instalacji sens ma dokładniejszy model 3D i lepsza koordynacja danych. To pomaga nie tylko zobaczyć budynek, ale też wychwycić miejsca problemowe wcześniej. Tu osobiście widzę największy zwrot z pracy cyfrowej.
Przeczytaj również: Koszt budowy domu 220m2 - Realne widełki i ukryte wydatki
Dom z dużą liczbą branż i przyszłych zmian
Jeżeli inwestycja ma być rozbudowana o rekuperację, pompę ciepła, fotowoltaikę, automatykę, system alarmowy czy skomplikowane trasy instalacyjne, podejście zbliżone do BIM daje większy porządek. Nie zawsze jest obowiązkowe, ale często po prostu ułatwia życie wszystkim uczestnikom procesu. Szczególnie wtedy, gdy dom ma być elastyczny na przyszłe zmiany i rozbudowę.
Najkrócej mówiąc: nie wybieram technologii „na zapas”, tylko pod realną złożoność inwestycji. To dobry punkt wyjścia, ale przed pierwszą łopatą zostaje jeszcze jeden zestaw spraw, które warto dopiąć bez pośpiechu.
Co dobrze zrobić, zanim ruszy pierwsza łopata
Jeżeli miałbym wskazać jedną rzecz, która najczęściej poprawia przebieg budowy, byłaby to porządna organizacja dokumentacji. Nie efektowna wizualizacja, nie sam program, tylko porządek w plikach, wersjach i odpowiedzialnościach.
- Ustal jedną osobę odpowiedzialną za aktualizację projektu i obieg zmian.
- Trzymaj numer wersji oraz datę na każdym rysunku, także tym wysłanym do wykonawcy.
- Proś o komplet dokumentów, a nie pojedyncze plansze wyrwane z kontekstu.
- Sprawdź kluczowe wymiary w terenie przed zamówieniem elementów na wymiar.
- Nie traktuj ustnych uzgodnień jako zastępstwa dla poprawionej dokumentacji.
Dobrze prowadzony CAD nie robi wrażenia tylko na ekranie. Największą wartość daje wtedy, gdy utrzymuje porządek między projektem, wykonaniem i zmianami, a przy budowie domu to właśnie ten porządek oszczędza najwięcej czasu, pieniędzy i nerwów.
