Przekaźnik to mały element, który pozwala sterować większym obciążeniem bez bezpośredniego obciążania układu sterującego. W instalacjach domowych, automatyce budynkowej i prostych układach warsztatowych odpowiada za wygodę, separację obwodów i większą kontrolę nad bezpieczeństwem. Poniżej wyjaśniam, jak działa, jakie ma odmiany, jak dobrać go do obciążenia i jakich błędów unikać przy montażu.
Najważniejsze rzeczy o przekaźniku
- To sterowany elektrycznie przełącznik: mały sygnał steruje większym obciążeniem.
- W domu najczęściej trafia do rozdzielnicy, automatyki oświetlenia, rolet, wentylacji i pomp.
- Najpierw sprawdzaj napięcie cewki, potem prąd i typ styków, a dopiero na końcu obudowę i cenę.
- Do częstego przełączania i cichej pracy lepszy bywa SSR, do prostych obwodów często wystarcza model mechaniczny.
- Przy obciążeniach indukcyjnych i lampowych trzeba brać poprawkę na prąd rozruchowy, nie tylko prąd znamionowy.
Jak działa przekaźnik i co oznaczają styki NO oraz NC

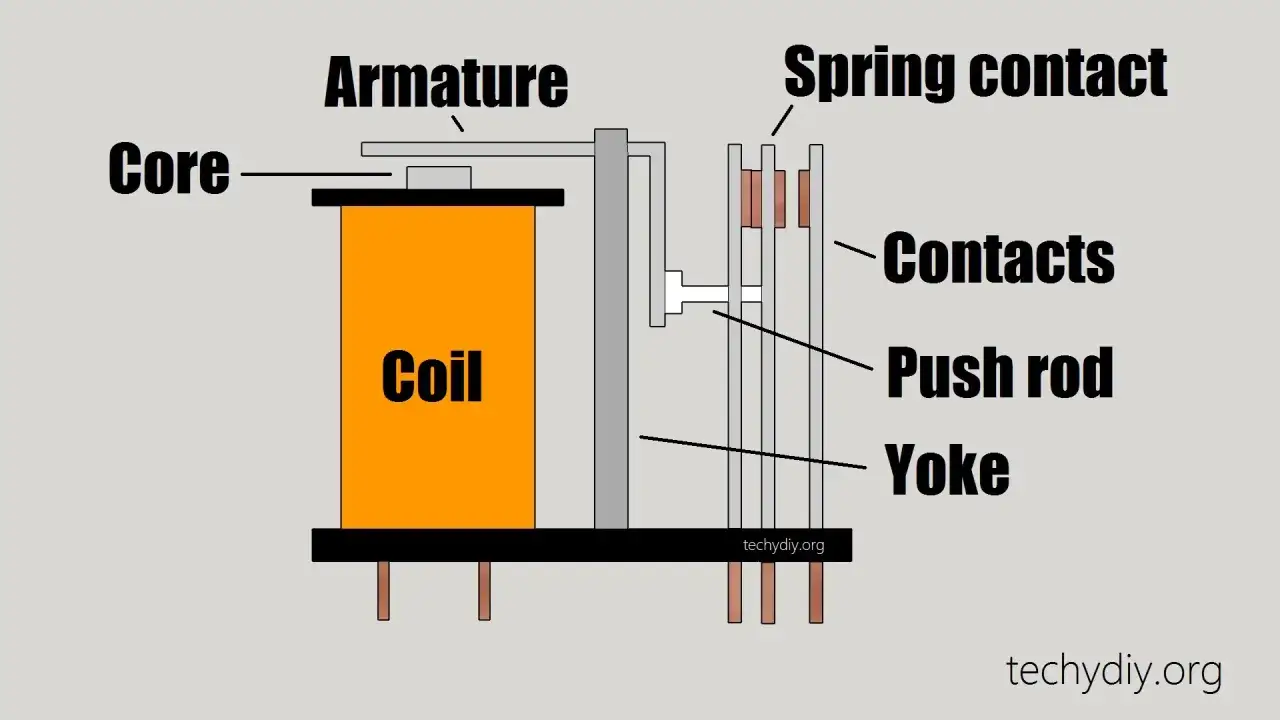

W klasycznym przekaźniku prąd płynący przez cewkę wytwarza pole magnetyczne, które przestawia zestaw styków. W praktyce oznacza to, że mały sygnał sterujący może włączać lub wyłączać zupełnie inny obwód, często o wyższym napięciu lub większym prądzie. To właśnie odróżnia go od zwykłego wyłącznika: nie ruszasz bezpośrednio obciążenia, tylko element pośredniczący.
NO, NC i styk przełączny
NO to styk normalnie otwarty, NC to styk normalnie zamknięty, a styk przełączny łączy wspólny zacisk z jednym z dwóch torów. Przy doborze liczy się nie tylko to, czy urządzenie ma się załączać po podaniu napięcia, ale też co ma się stać po zaniku zasilania. To właśnie ta logika decyduje o tym, czy układ zachowa się bezpiecznie i przewidywalnie.
Przeczytaj również: Taryfa G12w - Czy warto? Oblicz opłacalność i uniknij błędów
Czym różni się model mechaniczny od półprzewodnikowego
W mechanicznych wersjach styk porusza się fizycznie, więc słychać kliknięcie i z czasem pojawia się zużycie styków. W SSR-ach nie ma ruchomego styku, dlatego przełączają szybciej i ciszej, ale zwykle gorzej znoszą niektóre przeciążenia i wymagają rozsądnego odprowadzania ciepła. Ja patrzę na to prosto: jeśli liczy się prostota i uniwersalność, wybieram mechanikę; jeśli ważna jest częstotliwość przełączeń i cisza, rozważam wariant półprzewodnikowy. To prowadzi wprost do pytania, gdzie każdy z tych typów faktycznie ma sens.
Gdzie w domu i budynku przekaźnik naprawdę się przydaje
W budownictwie i automatyce domowej przekaźnik najczęściej robi za pośrednika między sterowaniem a wykonaniem. Dzięki temu jednym sygnałem można uruchomić oświetlenie, pompę, wentylator, napęd rolety albo obwód bramy, nie obciążając bezpośrednio przycisku, czujnika czy sterownika. Właśnie dlatego ten element tak dobrze wpisuje się w instalacje, które mają być wygodne, ale nadal łatwe do serwisowania.
- Oświetlenie schodów i korytarzy - przydatne, gdy światło ma działać z kilku punktów albo po sygnale z czujnika ruchu.
- Rolety i markizy - przekaźnik pozwala oddzielić sterowanie od silnika i uporządkować logikę pracy góra/dół.
- Wentylacja łazienki lub garażu - łatwiej dodać opóźnienie wyłączenia i kontrolę działania po zaniku sygnału.
- Pompa cyrkulacyjna CO lub CWU - układ może reagować na harmonogram, czujnik temperatury albo termostat.
- Brama, domofon, alarm - tutaj ważna jest izolacja i pewne przełączenie, bo awaria sterowania ma realne skutki użytkowe.
W tych zastosowaniach nie chodzi o samą elektrykę dla elektryki. Chodzi o to, by układ był czytelny, bezpieczny i możliwy do serwisowania. Z tego powodu warto znać podstawowe odmiany przekaźników, zanim wybierze się konkretny moduł.
Jakie są rodzaje i który wariant wybrać
Nie ma jednego uniwersalnego rozwiązania. Inny przekaźnik sprawdzi się w rozdzielnicy, inny w samochodzie, a jeszcze inny w układzie bezpieczeństwa. Najprościej porównać je po sposobie działania i typowych zastosowaniach.
| Typ | Gdzie najczęściej | Mocne strony | Ograniczenia |
|---|---|---|---|
| Mechaniczny | Rozdzielnica, automatyka domowa, proste układy sterowania | Tani, uniwersalny, prosty w zrozumieniu | Styki się zużywają, słychać kliknięcie, ma ograniczoną żywotność |
| Półprzewodnikowy SSR | Częste przełączanie, cicha praca, aplikacje z elektroniką | Brak ruchomych części, szybkie przełączanie, wysoka kultura pracy | Wydziela ciepło, bywa droższy, wymaga rozsądnego chłodzenia |
| Bistabilny | Oświetlenie sterowane z kilku miejsc, obwody z pamięcią stanu | Nie wymaga stałego podtrzymania stanu, dobrze sprawdza się w instalacjach światła | Nie jest potrzebny w każdym układzie, bywa mniej intuicyjny dla początkujących |
| Czasowy | Wentylacja, schody, opóźnione wyłączanie pomp | Dodaje opóźnienie lub sekwencję działania bez dodatkowej automatyki | To nie jest zamiennik każdego zwykłego przekaźnika |
| Bezpieczeństwa | Układy awaryjnego zatrzymania, osłony maszyn, obwody krytyczne | Przeznaczony do zastosowań, w których liczy się funkcja bezpieczeństwa | Droższy i uzasadniony tylko tam, gdzie wymagają tego warunki aplikacji |
W praktyce domowej najczęściej wygrywają modele mechaniczne i bistabilne, bo są proste w integracji. SSR-y zostawiam zwykle tam, gdzie ważna jest cisza, częste przełączanie albo brak części ruchomych. Na tym etapie naturalnie pojawia się pytanie, jak wybrać właściwy model bez przepłacania.
Jak dobrać model do obciążenia i instalacji
Ja zawsze zaczynam od obciążenia, a nie od ceny. Najpierw sprawdzam napięcie cewki, potem typ i prąd styków, a dopiero na końcu obudowę, montaż i markę. To prosty sposób, żeby uniknąć zakupu elementu, który wygląda dobrze, ale w praktyce nie pasuje do układu.
| Co sprawdzić | Dlaczego to ważne | Co się dzieje przy błędzie |
|---|---|---|
| Napięcie cewki | Musi pasować do sterowania: 12 V DC, 24 V DC, 230 V AC i podobne. | Przekaźnik nie zadziała albo będzie się przegrzewał. |
| Prąd i napięcie styków | To ograniczenie realnego obciążenia, nie tylko samej cewki. | Styki mogą się skleić, przepalić lub szybko zużyć. |
| Rodzaj obciążenia | Silnik, żarówka, grzałka czy elektronika zachowują się inaczej przy załączeniu. | Prąd rozruchowy może przekroczyć możliwości elementu. |
| Liczba styków | Decyduje o tym, czy zrobisz prosty obwód, przełączanie kierunku, czy blokadę. | Układ będzie wymagał dodatkowych elementów. |
| Montaż i środowisko | Szyna DIN, PCB, puszka, wilgoć, temperatura i drgania wpływają na trwałość. | Serwis staje się trudny, a awarie pojawiają się szybciej. |
W katalogach producentów bardzo ważne są też dwa pojęcia: obciążenie rezystancyjne i indukcyjne. To drugie obejmuje między innymi silniki i część cewek, więc w praktyce wymaga większego zapasu niż zwykła grzałka. Jak podaje Omron, dla lamp żarowych prąd rozruchowy może być około 10 razy wyższy od prądu ustalonego, więc nie wolno patrzeć wyłącznie na moc z tabliczki znamionowej. Taki zapas robi różnicę między stabilną pracą a przypadkowym zużyciem styków.
W układach bezpieczeństwa wchodzą już inne wymagania: stosuje się przekaźniki z wymuszonym prowadzeniem styków i zgodnością z odpowiednią normą, a nie zwykły model „bo akurat pasuje”. To naturalny most do najczęstszych błędów, które widzę przy montażu.

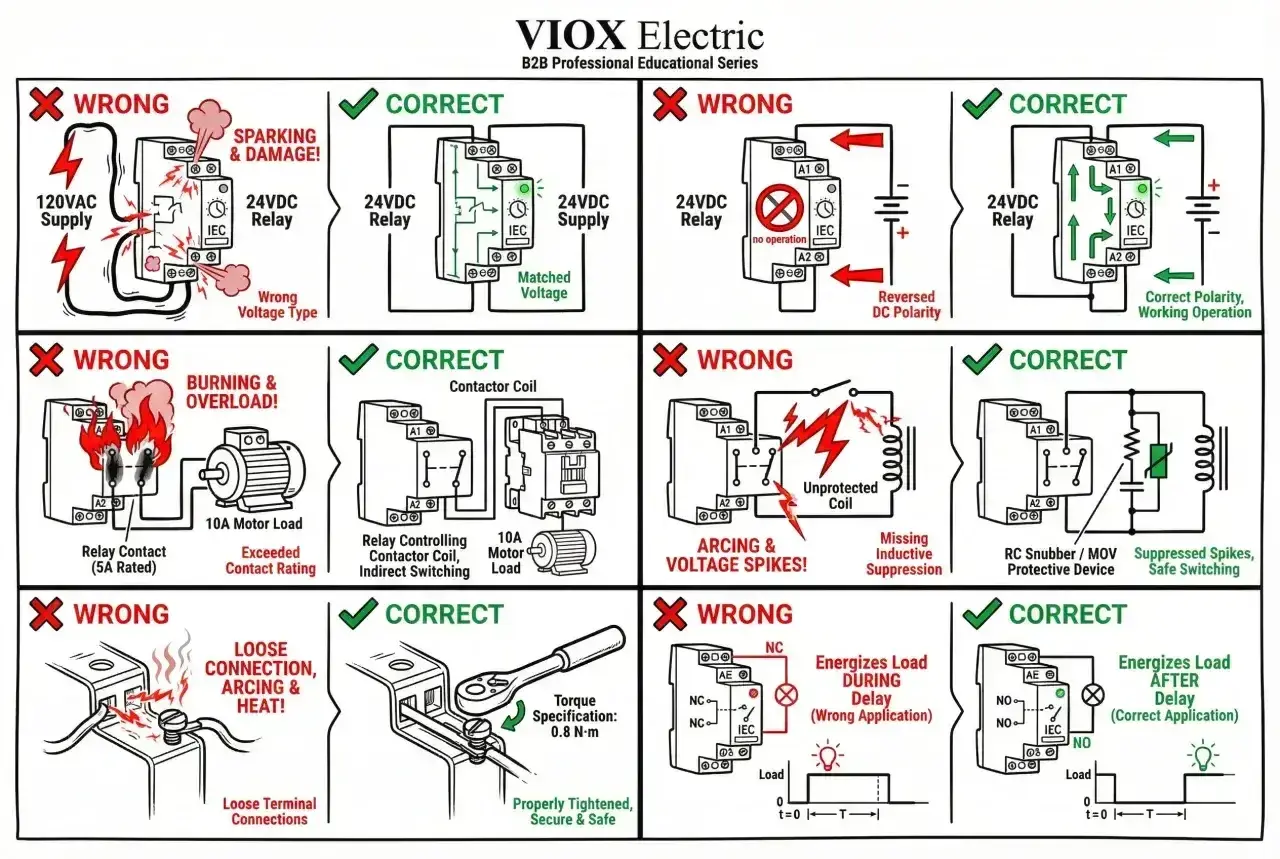

Najczęstsze błędy, które skracają życie układu
- Dobór wyłącznie po prądzie znamionowym, bez uwzględnienia rozruchu i rodzaju obciążenia.
- Wybór złego napięcia cewki, zwłaszcza przy mieszaniu 12 V i 24 V DC z obwodami 230 V AC.
- Ignorowanie temperatury pracy i jakości obudowy, choć w rozdzielnicy to ma znaczenie.
- Brak zabezpieczenia przy obciążeniach indukcyjnych, przez co styki dostają mocniejsze przepięcia.
- Stosowanie SSR-a bez sprawdzenia odprowadzania ciepła.
- Zakładanie, że każdy styk „na papierze” zniesie to samo w praktyce.
Najgorszy błąd to traktowanie przekaźnika jak elementu bez ograniczeń. On ma bardzo konkretne granice i kiedy je przekroczysz, awaria zwykle nie jest spektakularna, tylko po prostu po cichu niszczy niezawodność całego układu. To właśnie dlatego warto spojrzeć też na koszt, bo cena często mówi więcej, niż wygląda na pierwszy rzut oka.
Ile kosztuje sensowny wybór w 2026 roku
Ceny są dziś szerokie, ale w prostych zastosowaniach da się to uporządkować. W obecnym rynku najtańsze, małe przekaźniki do prostych układów kupisz zwykle za kilka do kilkunastu złotych, a bardziej rozbudowane moduły domowe i bistabilne kosztują już wyraźnie więcej. Różnica wynika nie tylko z marki, lecz także z liczby styków, obudowy, certyfikatów i sposobu montażu.
| Typ | Typowy zakres ceny | Kiedy ma sens |
|---|---|---|
| Mały przekaźnik 12 V | 4-15 zł | Proste sterowanie, testy, małe układy elektroniczne |
| Przekaźnik samochodowy 12 V / 30-40 A | 5-15 zł | Oświetlenie, wentylatory, pompy, instalacje 12 V |
| Moduł przekaźnikowy wielokanałowy | 20-50 zł | Automatyka hobbystyczna i prosty smart home |
| Przekaźnik bistabilny do domu | 60-110 zł | Sterowanie oświetleniem z kilku punktów |
| Moduł bezpieczeństwa lub przemysłowy | 120-400+ zł | Układy, gdzie liczą się normy, trwałość i diagnostyka |
Jeśli miałbym wskazać jedną zdrową zasadę zakupową, powiedziałbym tak: nie szukaj najtańszego elementu, tylko takiego, który ma zapas względem realnego obciążenia i pasuje do sposobu montażu. Ostatni krok to już nie wybór modelu, lecz sprawdzenie, czy montaż nie zepsuje dobrego doboru.
Co sprawdzić przed montażem, żeby nie wracać do poprawki
Przed zamknięciem rozdzielnicy albo puszki sprawdzam trzy rzeczy: zgodność napięcia cewki, zapas na styku oraz to, czy układ ma sensowną rezerwę na warunki pracy. Jeśli coś ma działać codziennie przez lata, wolę zostawić większy margines niż później wymieniać nadpalony element w środku sezonu grzewczego albo po awarii oświetlenia.
- Dobierz przekaźnik do konkretnego obciążenia, nie do samej nazwy urządzenia.
- Przy częstym przełączaniu rozważ wersję półprzewodnikową lub przynajmniej model o wyższej trwałości.
- Przy lampach, silnikach i pompach uwzględnij prąd rozruchowy.
- W układach bezpieczeństwa nie zastępuj dedykowanego elementu zwykłym przekaźnikiem.
W domu i w małej automatyce najlepiej działa prosta zasada: im mniej wymyślności, tym lepiej, ale bez oszczędzania na parametrach krytycznych. Jeśli masz wątpliwość między dwoma modelami, wybrałbym ten z większym zapasem styków i lepszym dopasowaniem do montażu, bo to zwykle daje bardziej przewidywalny efekt niż walka z granicą katalogową.
