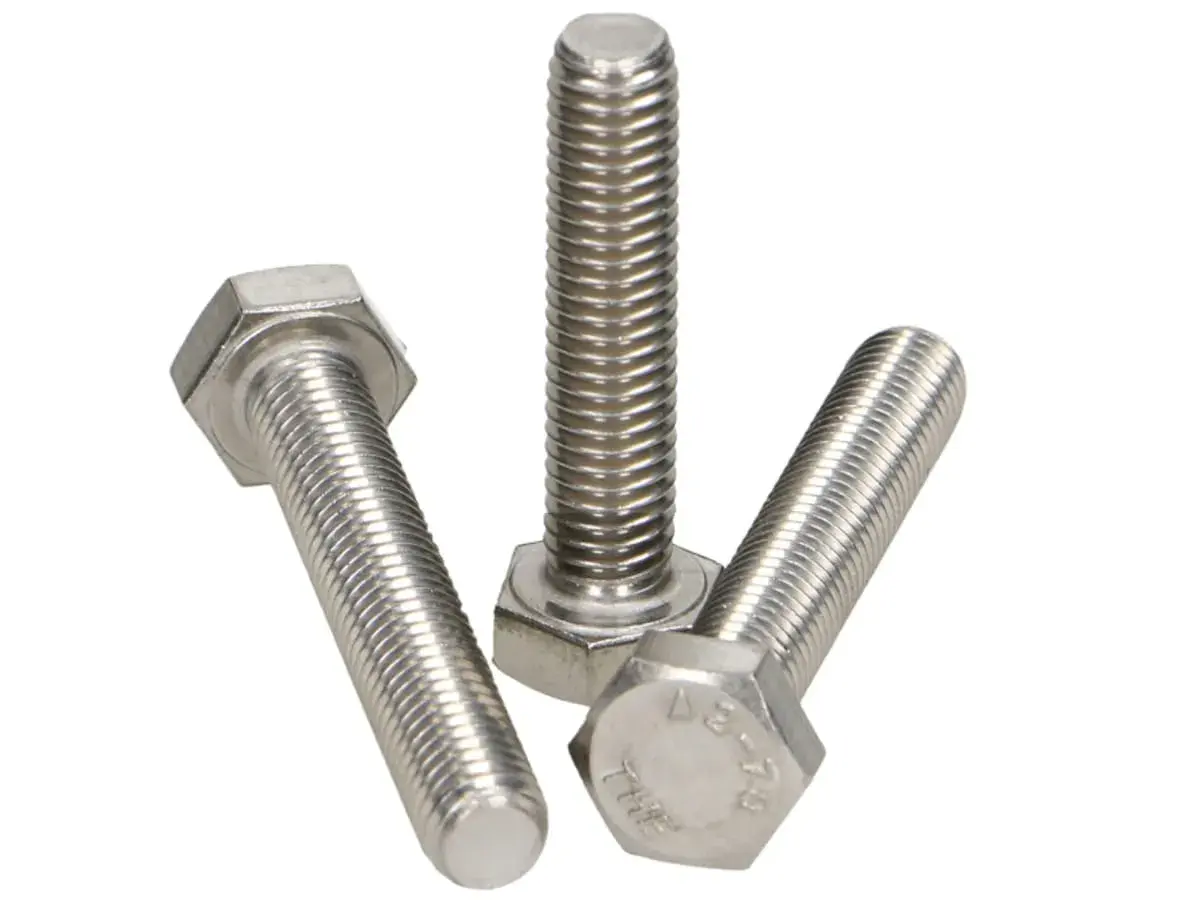

Śruba z łbem sześciokątnym i pełnym gwintem wydaje się drobnym elementem, ale w praktyce decyduje o tym, czy połączenie będzie sztywne, odporne na korozję i wygodne w montażu. Norma DIN 933 opisuje właśnie taki detal: od wymiaru gwintu i długości, po kształt łba i sposób doboru klucza. W budownictwie ta wiedza szybko przekłada się na lepszy zakup, mniej pomyłek i pewniejsze skręcenie elementów.
Najważniejsze rzeczy, które trzeba wiedzieć przed zakupem
- To śruba z pełnym gwintem, więc łatwo dopasować ją do różnych grubości połączeń.
- Najważniejsze parametry to średnica, długość, klasa wytrzymałości, materiał i rozmiar pod klucz.
- W kilku średnicach nowszy odpowiednik ma inny rozmiar łba, więc zamienność nie zawsze jest 1:1.
- Do suchych wnętrz zwykle wystarcza stal ocynkowana, a do wilgoci i na zewnątrz częściej wybiera się stal nierdzewną.
- Jeśli połączenie ma przenosić duże siły ścinające, pełny gwint nie zawsze będzie najlepszym wyborem.
Co oznacza śruba z pełnym gwintem
W praktyce mówimy o śrubie z łbem sześciokątnym, którą dokręca się kluczem płaskim, oczkowym albo nasadowym. Cały trzpień jest nagwintowany, więc taki element dobrze sprawdza się tam, gdzie trzeba skręcić kilka warstw materiału, połączyć cienkie blachy, zamocować wspornik albo zmontować detal z nakrętką po drugiej stronie.
To rozwiązanie daje mi sporą swobodę montażu, ale ma też ograniczenie, o którym łatwo zapomnieć: przy połączeniach pracujących głównie na ścinanie gładki trzpień bywa lepszy niż gwint na całej długości. Gwint jest świetny do docisku i regulacji, natomiast w bardzo ciasnym otworze albo przy większym obciążeniu poprzecznym może szybciej się zużywać i gorzej prowadzić element.
W budownictwie traktuję ten typ śruby jako uniwersalny łącznik do wielu prostych i średnio wymagających zadań, a nie jako śrubę do wszystkiego. To ważne rozróżnienie, bo od niego zależy kolejny krok: poprawny odczyt wymiarów. Dzięki temu łatwiej uniknąć sytuacji, w której śruba jest dobra „na papierze”, ale nie pasuje do montażu w praktyce.
Jak czytać wymiary bez zgadywania
Oznaczenie w stylu M10x60 mówi mi dwie rzeczy: średnica gwintu ma 10 mm, a długość śruby wynosi 60 mm i jest liczona od spodu łba. Sama litera „M” oznacza gwint metryczny, ale nie podpowiada jeszcze rozmiaru klucza ani tego, jak gruby powinien być otwór w elemencie współpracującym.
| Oznaczenie | Co oznacza | Praktyczna uwaga |
|---|---|---|
| M8x30 | Średnica 8 mm, długość 30 mm | Dobry do lżejszych mocowań, osprzętu i uchwytów. |
| M10x60 | Średnica 10 mm, długość 60 mm | Bardzo częsty wybór w montażach budowlanych i instalacyjnych. |
| M12x80 | Średnica 12 mm, długość 80 mm | Sprawdza się tam, gdzie rośnie docisk i potrzebna jest większa rezerwa wytrzymałości. |
| M16x100 | Średnica 16 mm, długość 100 mm | Już wyraźnie cięższe zastosowania, często w konstrukcjach i mocniejszych wspornikach. |
Jeśli patrzę na wymiary bardziej technicznie, to najczęściej zaczynam od średnicy, długości i rozmiaru pod klucz. W praktyce budowlanej najczęściej widzę M8, M10, M12 i M16, bo to zakres, który dobrze łączy dostępność, prosty montaż i wystarczającą wytrzymałość w wielu zastosowaniach. M22 i M24 pojawiają się już rzadziej, ale przy cięższych połączeniach nie są niczym niezwykłym.
Warto też pamiętać, że rozmiar łba nie jest wyznaczany wyłącznie przez „M”. Dla części średnic ten sam nominalny wymiar gwintu może mieć inny klucz zależnie od normy, więc zanim zamknę temat zakupu, zawsze sprawdzam, czy pasuje nie tylko śruba, ale też nasadka, klucz i ewentualna przestrzeń montażowa. To właśnie ten detal najczęściej odróżnia bezproblemowy montaż od niepotrzebnego poprawiania po dostawie.
Dlaczego przy zamianie na ISO 4017 trzeba uważać
Jak pokazuje porównanie Würth, przejście na nowszy odpowiednik nie jest tylko zmianą nazwy. Dla średnic M10, M12, M14 i M22 zmienia się szerokość pod klucz, więc stara nasadka albo stary klucz nie zawsze będą pasować idealnie do nowej partii elementów. Właśnie dlatego przy zamówieniu zamiennika nie wolno zakładać pełnej zgodności „na oko”.
| Średnica | Starszy zapis | Nowszy odpowiednik | Co sprawdzić w praktyce |
|---|---|---|---|
| M10 | 17 mm | 16 mm | Klucz, nasadkę i luz przy dojściu narzędzia. |
| M12 | 19 mm | 18 mm | Czy w ciasnym miejscu nie zabraknie miejsca na narzędzie. |
| M14 | 22 mm | 21 mm | Zwłaszcza przy montażu przy krawędzi albo w zagłębieniu. |
| M22 | 32 mm | 34 mm | Tu różnica jest największa, więc kontrola kompatybilności ma największy sens. |
W praktyce traktuję starszy zapis jako oznaczenie, które nadal krąży w handlu, dokumentacji i opisach produktów, ale nie jako bezwzględną gwarancję identycznych wymiarów łba. Jeśli wymieniam śruby w istniejącym połączeniu albo domawiam brakujące sztuki, zawsze sprawdzam nie tylko gwint i długość, lecz także przestrzeń na łeb i rodzaj narzędzia. Dzięki temu nie wchodzę w montaż z założeniem, które rozbije się o jeden milimetr różnicy. Skoro wymiary są już jasne, czas dobrać materiał do warunków pracy, bo to on często decyduje o trwałości całego połączenia.
Jaki materiał i klasa wytrzymałości mają sens w budownictwie
Tu zwykle nie pytam najpierw o nazwę normy, tylko o środowisko pracy. Inaczej dobieram śrubę do suchego wnętrza, inaczej do zadaszonej elewacji, a jeszcze inaczej do miejsca narażonego na wilgoć, sól albo częste zmiany temperatury. Stal nie jest automatycznie lepsza od stali nierdzewnej i odwrotnie - liczy się wytrzymałość, korozja oraz to, z czym śruba będzie pracowała.
| Wariant | Kiedy wybieram | Co zyskuję | Na co uważać |
|---|---|---|---|
| Stal 8.8 z powłoką ochronną | Większość typowych montażów wewnątrz i pod zadaszeniem | Dobra dostępność, sensowna wytrzymałość, rozsądna cena | Ochrona antykorozyjna jest ograniczona w stałej wilgoci. |
| Stal 10.9 | Gdy projekt wymaga wyższej siły dokręcenia lub większej rezerwy wytrzymałości | Lepsza nośność w wymagających połączeniach | Trzeba pilnować zgodności z resztą zestawu i zaleceniami projektu. |
| Nierdzewna A2-70 | Wnętrza wilgotne, łagodne warunki zewnętrzne, elementy architektury ogrodowej | Wysoka odporność na korozję w codziennym użytkowaniu | Nie oznacza automatycznie większej wytrzymałości niż stal konstrukcyjna. |
| Nierdzewna A4-70 | Wilgoć, środowisko agresywniejsze, kontakt z solą lub chlorkami | Najpewniejsza ochrona antykorozyjna z popularnych opcji | Jest droższa, więc nie ma sensu przepłacać tam, gdzie warunki są łagodne. |
Jeśli mam wybrać szybko, to do większości typowych prac budowlanych wewnątrz sięgam po stal ocynkowaną klasy 8.8, a na zewnątrz bardzo uważnie patrzę na nierdzewkę albo na lepszą powłokę ochronną. Czasem rozsądnym kompromisem jest też ocynk płatkowy, zwłaszcza gdy zależy mi na większej odporności niż przy zwykłym ocynku galwanicznym, ale nie chcę jeszcze wchodzić w droższe rozwiązania nierdzewne.
Najważniejsze jest jednak to, by nie mieszać przypadkowo materiału śruby z warunkami otoczenia. W połączeniach z aluminium, przy zawilgoceniu albo na zewnątrz trzeba brać pod uwagę także korozję galwaniczną i dobrać podkładki lub przekładki tak, żeby metal nie pracował sam przeciwko sobie. Kiedy materiał mam już ustawiony, dopiero wtedy sensownie oceniam, gdzie taki element sprawdzi się najlepiej, a gdzie lepiej wybrać coś innego.
Gdzie ten typ śruby sprawdza się najlepiej
Najlepiej widzę tę śrubę tam, gdzie potrzebuję prostego, mocnego i łatwo dostępnego łącznika z nakrętką. To bardzo uniwersalny element w budownictwie, ale nie każdy montaż korzysta z niego tak samo dobrze.
- Wsporniki i kątowniki - pełny gwint ułatwia skręcanie kilku warstw materiału i daje sporą elastyczność długości.
- Lekkie i średnie konstrukcje stalowe - sprawdza się przy ramach, łącznikach i elementach pomocniczych.
- Mocowania osprzętu instalacyjnego - przy obejmach, uchwytach i detalach, które trzeba solidnie dociągnąć.
- Mała architektura ogrodowa - pergole, wiaty, ramy i zabudowy, o ile materiał i klasa są dobrane do warunków zewnętrznych.
- Połączenia drewno-stal - pod warunkiem użycia odpowiednich podkładek, bo pełny gwint łatwo wcina się w miększy materiał.
Odradzałbym ten typ śruby tam, gdzie projekt wymaga gładkiego trzpienia prowadzącego połączenie w otworze, albo gdy dokumentacja przewiduje konkretny element konstrukcyjny z określoną klasą i geometrią. W takich sytuacjach oszczędność na zamienniku kończy się zwykle dodatkowymi poprawkami albo słabszym połączeniem. To prowadzi wprost do najczęstszych błędów, które widzę przy zakupie i montażu.
Najczęstsze błędy przy zakupie i montażu
W praktyce problem rzadko wynika z samej śruby. Zwykle psuje go pośpiech, zła interpretacja opisu albo założenie, że każdy element „mniej więcej pasuje”. Najczęściej spotykam takie pomyłki:
- Dobór tylko po średnicy - długość, klasa i rozmiar łba są równie ważne jak sam gwint.
- Za krótka śruba - nakrętka wchodzi za płytko i połączenie traci pewność.
- Brak podkładki na miękkim materiale - łeb lub nakrętka wciskają się w drewno, tworzywo albo cienką blachę.
- Mieszanie materiałów bez kontroli korozji - szczególnie w miejscach wilgotnych albo zewnętrznych.
- Założenie, że stary klucz pasuje do nowej partii - przy zmianie standardu różnica 1 mm potrafi zatrzymać montaż.
- Użycie zbyt mocnej śruby w nieprzystosowanym układzie - wyższa klasa wytrzymałości nie naprawi słabego projektu połączenia.
Ja sprawdzam jeszcze jedną rzecz, która często umyka: czy połączenie ma pracować statycznie, czy będzie narażone na wibracje i częste zmiany obciążenia. Jeśli tak, sam wybór śruby nie wystarczy - trzeba myśleć też o nakrętce samohamownej, podkładce sprężystej albo innym zabezpieczeniu przed odkręcaniem, bo to właśnie ono decyduje o trwałości całości. Gdy te szczegóły są dopięte, można przejść do krótkiej checklisty przed zamówieniem.
Co sprawdzam przed zamówieniem, żeby połączenie było pewne
Gdy zamawiam taki łącznik do budowy albo do prac wykończeniowych, nie zatrzymuję się na samym oznaczeniu średnicy. Wystarczy pięć minut dodatkowej kontroli, żeby uniknąć zwrotu albo przeróbki montażu.
- Średnica i długość - czy element rzeczywiście przejdzie przez wszystkie warstwy i złapie pełny docisk.
- Rozmiar pod klucz - czy narzędzie w ogóle wejdzie w miejsce montażu.
- Klasa wytrzymałości - czy połączenie ma zapas do planowanego obciążenia.
- Materiał i powłoka - czy warunki wilgotności i korozji są dobrze uwzględnione.
- Nakrętka i podkładki - czy są dobrane do tej samej średnicy i środowiska pracy.
Jeśli te pięć punktów się zgadza, śruba przestaje być anonimowym drobiazgiem, a staje się przewidywalnym elementem montażu. I właśnie o to chodzi w budownictwie: nie o sam zakup, tylko o połączenie, które po kilku miesiącach nadal trzyma tak samo dobrze jak w dniu montażu.
