W dobrze zaprojektowanej rozdzielnicy liczy się nie tylko zabezpieczenie obwodów, ale też sensowny rozdział zasilania. Taki blok rozdzielczy porządkuje połączenia, ułatwia rozbudowę instalacji i ogranicza ryzyko przypadkowych błędów przy większej liczbie przewodów. Poniżej wyjaśniam, kiedy to rozwiązanie ma sens, jak je dobrać, na co uważać przy montażu i ile zwykle kosztuje.
Najważniejsze informacje w skrócie
- To element, który rozdziela jedno zasilanie na kilka obwodów i porządkuje okablowanie w rozdzielnicy.
- Najczęściej spotyka się wersje jednobiegunowe, wielobiegunowe, neutralne i ochronne.
- Przy doborze liczą się przede wszystkim prąd znamionowy, liczba wyjść, przekrój przewodów i sposób montażu.
- W domach i małych obiektach popularne są modele 80-125 A, a przy większych rozdzielnicach 160-400 A.
- Dobrze dobrany element zmniejsza bałagan w szafie, ale nie zastępuje poprawnie zaprojektowanej instalacji i ochrony.

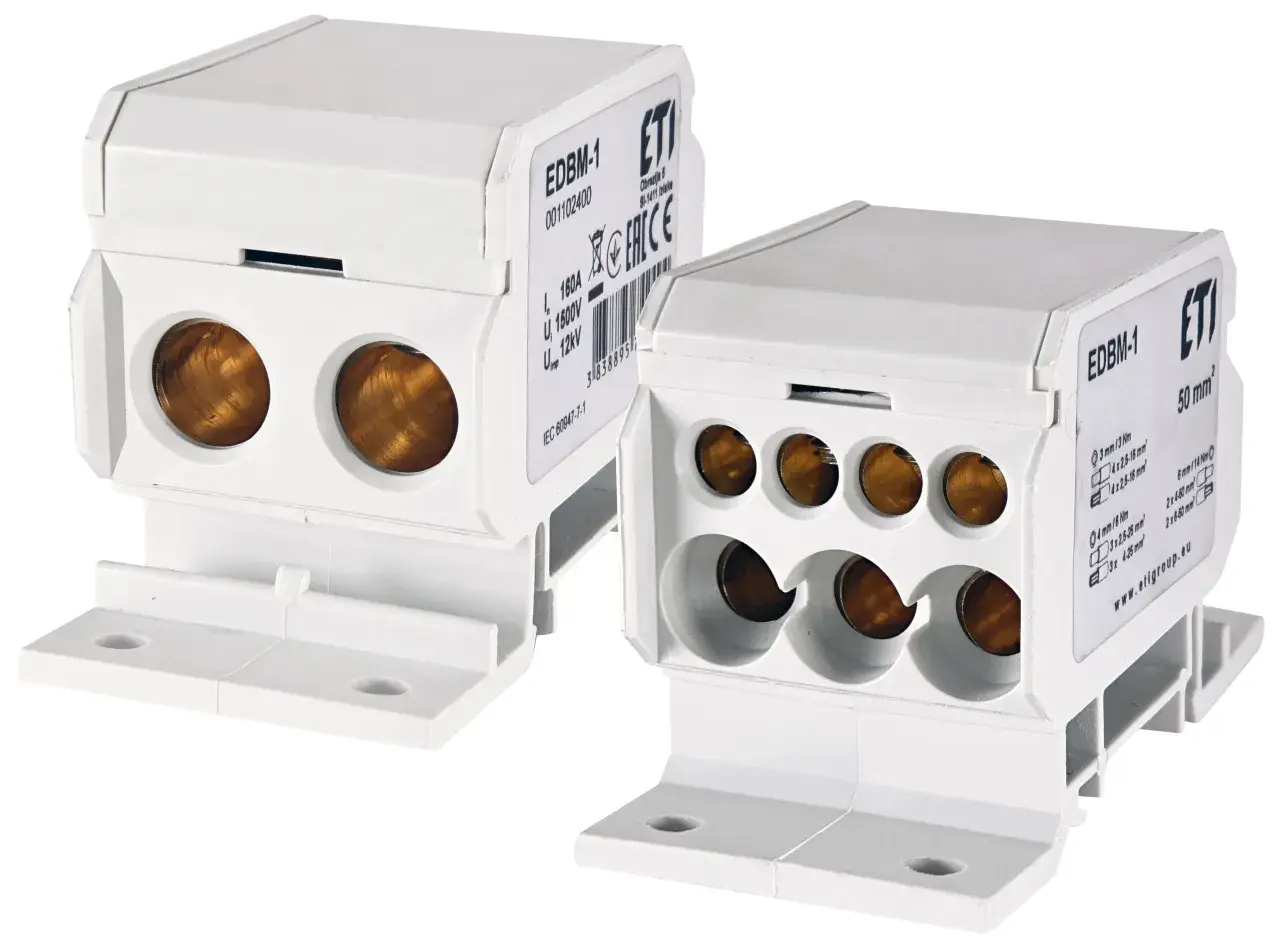

Czym jest ten element i kiedy ma sens
W praktyce chodzi o punkt, w którym jedno zasilanie rozprowadza się na kilka odpływów. Zamiast upychać przewody pod jednym zaciskiem albo łączyć je prowizorycznie, dostajesz uporządkowany rozdział energii z wyraźnym wejściem i kilkoma wyjściami.
Ja traktuję go jako mały element, który robi dużą różnicę: zmniejsza chaos w rozdzielnicy, ułatwia diagnostykę i pozwala sensownie prowadzić przewody o różnych przekrojach. Najczęściej stosuje się go tam, gdzie z jednego punktu trzeba zasilić kilka obwodów, na przykład w domu jednorodzinnym, garażu, warsztacie, małej hali albo przy wydzielonej podrozdzielnicy.
To nie jest gadżet do „ładniejszej szafy”, tylko praktyczny sposób na bezpieczniejsze i czytelniejsze okablowanie. Gdy instalacja jest już rozbudowana, ten element zwykle okazuje się prostszy i tańszy niż późniejsze przeróbki całej rozdzielnicy.
Skoro wiadomo już, po co się go stosuje, łatwiej przejść do wariantów dostępnych na rynku i wybrać sensowną konstrukcję.
Jakie są rodzaje i czym się różnią
Na rynku spotykam przede wszystkim kilka odmian. Różnią się liczbą biegunów, sposobem montażu, liczbą zacisków i tym, czy służą do rozdziału fazy, przewodu neutralnego, czy ochronnego.
| Rodzaj | Do czego służy | Gdzie sprawdza się najlepiej | Na co zwrócić uwagę |
|---|---|---|---|
| Jednobiegunowy | Rozdział jednej żyły lub jednej fazy | Proste układy, mniejsze rozdzielnice, pojedyncze odpływy | Liczba zacisków i zgodność przekrojów przewodów |
| Wielobiegunowy | Rozdział kilku torów naraz | Większe rozdzielnice i układy trójfazowe | Czytelne oznaczenie torów i wygodny dostęp serwisowy |
| Neutralny (N) | Rozdział przewodu neutralnego | Instalacje z wieloma obwodami jednofazowymi | Izolacja, oznaczenie kolorem niebieskim i porządek połączeń |
| Ochronny (PE) | Rozdział przewodu ochronnego | Rozdzielnice budynkowe, garażowe i przemysłowe | Pewny styk i wystarczająca liczba miejsc na żółto-zielone żyły |
| Kompaktowy lub modułowy | Uporządkowanie większej liczby przewodów przy małej ilości miejsca | Szafy, w których każdy centymetr ma znaczenie | Zgodność z szyną DIN TH35 i realny dostęp do zacisków |
W praktyce producenci oferują też wersje kompaktowe i modułowe na szynę DIN TH35, czyli standardową listwę montażową stosowaną w rozdzielnicach. To ważne, bo sam typ rozdzielacza to jedno, a zgodność z miejscem montażu i układem szafy to drugie.
Jeżeli masz wątpliwość, czy wybrać wersję neutralną, ochronną czy wielotorową, patrz najpierw na to, ile obwodów rzeczywiście chcesz zasilić i czy w rozdzielnicy masz osobne sekcje N oraz PE. Od tego zależy dalszy dobór.
To prowadzi wprost do najważniejszego etapu, czyli dopasowania parametrów do konkretnej instalacji.
Jak dobrać model do swojej instalacji
Tu nie kieruję się samą ceną ani liczbą zacisków. Najpierw sprawdzam kilka parametrów, bo od nich zależy, czy układ będzie pracował stabilnie i bez zbędnego grzania się połączeń.
| Parametr | Co oznacza | Jak podchodzę do wyboru |
|---|---|---|
| Prąd znamionowy | Maksymalny prąd ciągły, jaki element ma bezpiecznie przenosić. | Daję zapas, zwykle 20-30% ponad realne obciążenie. |
| Liczba wyjść | Ile przewodów można rozprowadzić z jednego punktu. | Wybieram model z rezerwą na przyszłe obwody, nie „na styk”. |
| Przekroje zacisków | Jakie przewody wejdą do zacisku wejściowego i wyjściowego. | Sprawdzam osobno wejście i wyjścia; nie każdy model przyjmie ten sam zakres żył. |
| Montaż | Szyna DIN TH35 albo płyta montażowa. | Dopasowuję do konstrukcji rozdzielnicy, bez kombinowania z adapterami. |
| Parametry zwarciowe | Icw i Ipk, czyli odporność na krótkotrwałe przeciążenia i prądy szczytowe. | Im większa rozdzielnica i obciążenie, tym bardziej zwracam na to uwagę. |
| Izolacja i oznaczenie | Napięcie izolacji oraz kolorystyka N, PE lub faz. | Trzymam się czytelnego oznaczenia, bo to realnie ułatwia serwis. |
W kartach katalogowych często widać wejścia rzędu 1x16 i 1x35 mm² oraz wyjścia 6x16 mm², a w mocniejszych wersjach także większe przekroje. Spotyka się też napięcie izolacji na poziomie 600-1000 V i odporność zwarciową Ipk sięgającą około 30 kA, ale zawsze trzeba to odnieść do konkretnego modelu i układu instalacji.
W domach jednorodzinnych najczęściej wystarcza zakres 80-125 A, ale przy większych rozdzielnicach, podrozdzielnicach albo warsztatach sensownie wyglądają już modele 160-250 A. W większych obiektach spotyka się też wersje 400 A, zwłaszcza gdy przewody zasilające mają duże przekroje i trzeba rozdzielić kilka mocniejszych odpływów.
Jeśli chcesz prostą regułę, stosuję ją tak: najpierw obciążenie i przekroje przewodów, dopiero potem liczba zacisków. Samo „dużo wyjść” nie gwarantuje, że element będzie odpowiedni.
Po wyborze parametrów zostaje montaż, a tu właśnie najłatwiej o błędy, których potem nie widać na pierwszy rzut oka.
Jak podłączyć go tak, żeby nie robić sobie problemów
W praktyce montaż powinien wykonać elektryk z uprawnieniami, zwłaszcza jeśli chodzi o główne zasilanie lub rozdział większych prądów. Samo wciśnięcie przewodu do zacisku to za mało; liczy się kolejność pracy, porządek prowadzenia żył i zgodność z zaleceniami producenta.
- Najpierw odłączam zasilanie i sprawdzam brak napięcia.
- Potem mocuję element na szynie DIN TH35 albo na płycie montażowej, zgodnie z konstrukcją rozdzielnicy.
- Dopiero później prowadzę przewody tak, by nie były naprężone ani skręcone pod ostrym kątem.
- Wkładam żyły do właściwych zacisków i dokręcam je zgodnie z wymaganym momentem, a nie „na wyczucie”.
- Na końcu opisuję obwody i sprawdzam, czy przewody neutralne oraz ochronne nie zostały pomieszane.

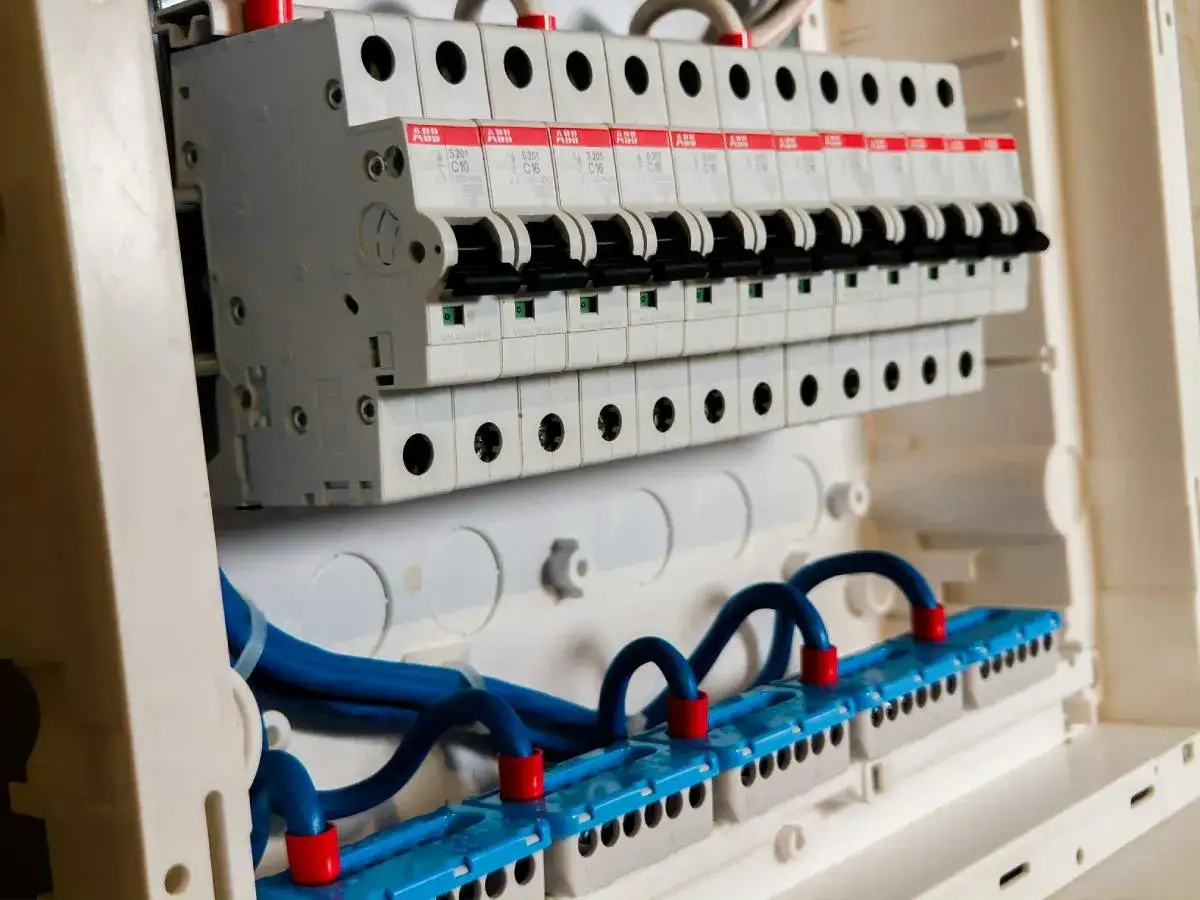

Jedna rzecz, którą często widzę w źle zrobionych rozdzielnicach, to zbyt ciasne upakowanie kabli. Nawet dobry element traci sens, jeśli przewody są naciągnięte, a dostęp serwisowy jest praktycznie niemożliwy. Zostawiam więc trochę przestrzeni nie tylko na montaż, ale też na późniejszą kontrolę.
Gdy połączenia są już wykonane, najwięcej problemów zwykle wychodzi nie od razu, lecz po czasie. Dlatego w następnej sekcji pokazuję błędy, które najczęściej wracają przy takich instalacjach.
Najczęstsze błędy, które potem kosztują
- Dobór na styk - element pracuje na granicy swoich możliwości, przez co zaciski mogą się grzać i szybciej zużywać.
- Ignorowanie przekrojów przewodów - wejście może przyjąć grubszy kabel, ale wyjścia już nie, więc montaż kończy się prowizorką.
- Brak zapasu miejsca - jeśli dziś wszystko się mieści „na styk”, jutro nie będzie gdzie dołożyć kolejnego obwodu.
- Mieszanie N i PE - to utrudnia diagnostykę i potrafi wprowadzić bałagan w całej instalacji.
- Niedokręcone zaciski - klasyczna przyczyna przegrzewania, luzów i okresowych awarii.
- Złe oznaczenie przewodów - serwis staje się dłuższy, droższy i bardziej ryzykowny.
Najbardziej zdradliwe są błędy niewidoczne na pierwszy rzut oka. Szafa może wyglądać porządnie, a mimo to jeden słabo dociśnięty przewód albo źle dobrany zakres zacisków potrafi narobić kłopotów po kilku miesiącach.
To właśnie dlatego przy zakupie nie patrzę wyłącznie na parametry techniczne, ale też na realny koszt i sens dopłaty do lepszej wersji.
Ile kosztuje i kiedy dopłacić do lepszego wariantu
W praktyce ceny są dość szerokie, ale da się wskazać sensowne przedziały. Najtańsze modele do prostych układów zaczynają się zwykle od kilkudziesięciu złotych, a mocniejsze wersje do większych rozdzielnic kosztują już wyraźnie więcej.
| Segment | Typowy zakres ceny elementu | Kiedy ma sens |
|---|---|---|
| Proste układy 80-100 A | około 35-80 zł | Mała rozdzielnica, kilka obwodów, ograniczona liczba przewodów. |
| Najczęstsze modele 125-192 A | około 60-160 zł | Dom, garaż, warsztat, podrozdzielnica z kilkoma odpływami. |
| Wersje 250-400 A | około 120-350+ zł | Większe obiekty, grubsze przewody, wyraźnie większe obciążenie. |
Dopłata ma sens wtedy, gdy dostajesz większy zapas prądowy, lepszy układ zacisków, czytelniejsze oznaczenia albo wygodniejszy montaż na DIN. Sama marka nie jest tu najważniejsza; ważniejsze jest to, czy model pasuje do realnych warunków instalacji.
Jeśli więc instalacja ma być spokojna w eksploatacji przez lata, lepiej wybrać solidniejszy wariant niż oszczędzić kilkadziesiąt złotych i później wracać do przeróbek. Na końcu i tak liczy się wygoda użytkowania, a nie sam zakup.
Co sprawdzam, zanim zamknę obudowę
Przed zamknięciem rozdzielnicy sprawdzam jeszcze trzy rzeczy: czy wszystkie przewody są opisane, czy zaciski są dokręcone i czy został choć niewielki zapas miejsca na przyszłą rozbudowę. To właśnie ten zapas najczęściej decyduje o tym, czy po dwóch latach trzeba wszystko przebudowywać, czy tylko dołożyć kolejny obwód.
- Rezerwa zacisków - dobrze zostawić przynajmniej jeden lub dwa wolne tory, jeśli instalacja ma się rozwijać.
- Porządek prowadzenia żył - przewody nie powinny krzyżować się bez potrzeby ani zasłaniać dostępu do zacisków.
- Czytelne oznaczenia - opis obwodów oszczędza czas przy serwisie i ogranicza pomyłki.
- Kontrola po obciążeniu - przy większych instalacjach warto sprawdzić, czy połączenia nie nagrzewają się nadmiernie.
Jeżeli te warunki są spełnione, cała rozdzielnica staje się wygodniejsza w obsłudze i bezpieczniejsza w codziennym użyciu. I właśnie o to chodzi: nie o sam element, tylko o instalację, którą da się rozsądnie utrzymać, rozbudować i serwisować bez nerwów.
