Dobrze wykonane uziemienie nie jest dodatkiem „na wszelki wypadek” - to jeden z elementów, który decyduje o tym, czy instalacja elektryczna zadziała bezpiecznie przy uszkodzeniu. W praktyce chodzi nie tylko o odprowadzenie ładunku do ziemi, ale też o współpracę z przewodem ochronnym, wyłącznikiem różnicowoprądowym i połączeniami wyrównawczymi. Poniżej wyjaśniam, jak to działa w domu, jakie rozwiązania spotyka się najczęściej i na co zwrócić uwagę przy budowie albo remoncie.
Najważniejsze fakty, które warto znać przed pracami przy instalacji
- Nie ma jednej uniwersalnej wartości rezystancji dla każdego budynku, bo znaczenie ma układ sieci i sposób ochrony przeciwporażeniowej.
- W domach najczęściej spotyka się układ TN-C-S albo TT, a układ IT zostawia się dla obiektów specjalnych.
- W TT kluczowy jest warunek RA × IΔn ≤ 50 V, więc sam uziom bez właściwego doboru zabezpieczeń niczego nie gwarantuje.
- W TN ważniejsze od samej rezystancji jest szybkie samoczynne wyłączenie zasilania przy uszkodzeniu.
- GUNB przypomina, że w budynkach mieszkalnych kontrolę instalacji wykonuje się co najmniej raz na 5 lat, a zakres obejmuje też stan uziemień i środków ochrony przeciwporażeniowej.
Co daje poprawna ochrona przeciwporażeniowa w domu
Ja patrzę na ten temat prosto: celem nie jest samo „wbicie pręta w ziemię”, tylko stworzenie drogi, którą prąd uszkodzeniowy może bezpiecznie odpłynąć i uruchomić zabezpieczenia. Dzięki temu obudowa pralki, piekarnika albo rozdzielnicy nie powinna utrzymywać groźnego napięcia przez długi czas.
Drugi efekt jest równie ważny. Dobrze zaprojektowany układ ogranicza różnice potencjałów między metalowymi elementami budynku, więc zmniejsza ryzyko porażenia przy jednoczesnym dotknięciu na przykład obudowy urządzenia i kranu. W praktyce to właśnie ten aspekt najczęściej decyduje o realnym bezpieczeństwie w łazience, kuchni i garażu.
Warto też pamiętać, że ochrona nie działa „na jeden element”. Potrzebny jest cały zestaw: przewód ochronny, odpowiednie zabezpieczenie, połączenia wyrównawcze i poprawnie wykonany uziom. To prowadzi do pytania, jak ten układ wygląda w różnych typach instalacji.

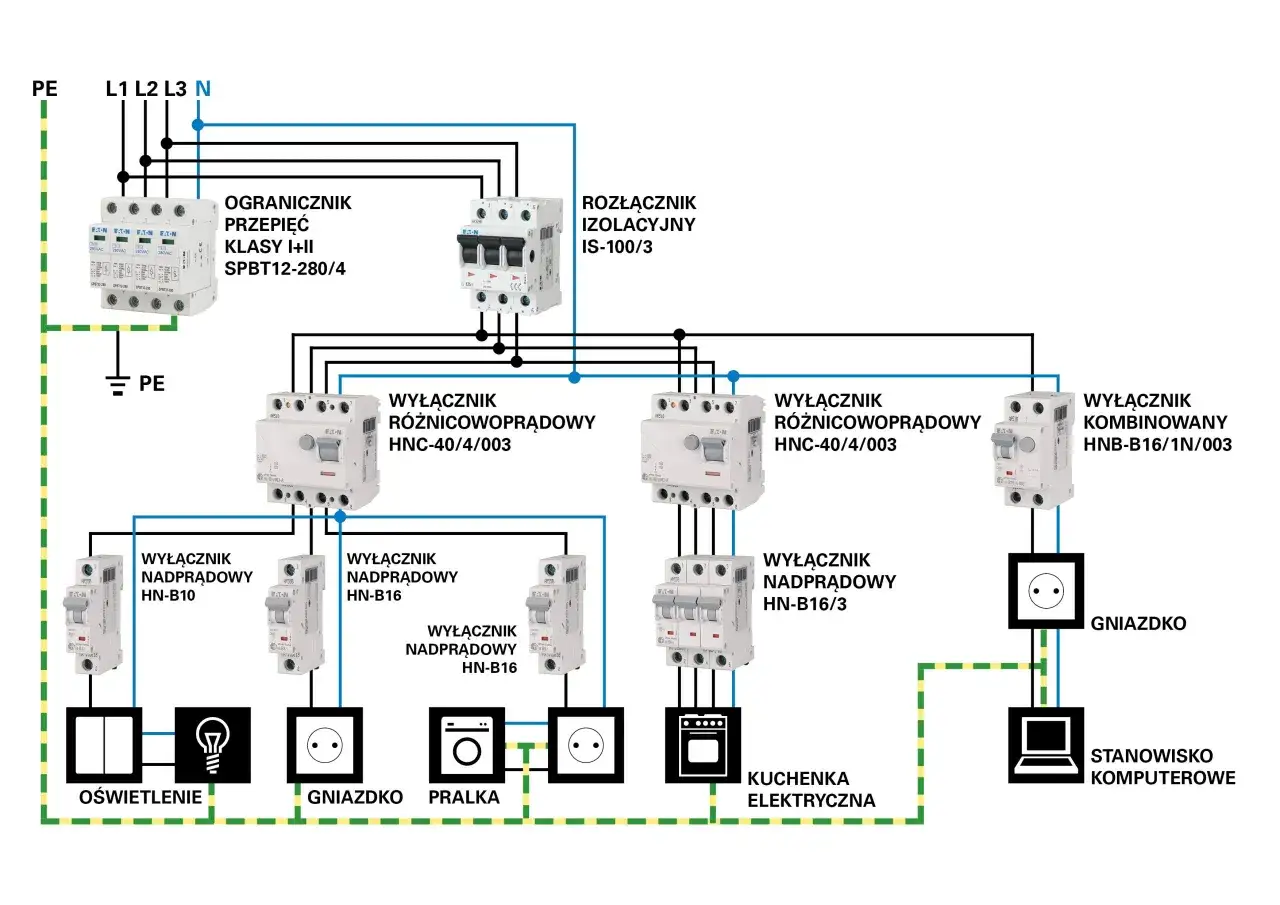

Jakie układy spotyka się w polskich budynkach
W domu albo mieszkaniu nie wybiera się układu sieci z katalogu, tylko dostaje się go z warunków przyłączenia i z istniejącej infrastruktury. W praktyce najczęściej spotkasz TN-C-S, w starszych budynkach jeszcze TN-C, a w części obiektów TT. Układ IT zostawia się raczej dla miejsc o szczególnych wymaganiach, na przykład w medycynie, laboratoriach albo przemyśle.
| Układ | Jak działa | Gdzie spotykany | Co jest najważniejsze | Praktyczny wniosek |
|---|---|---|---|---|
| TN-C-S | Przewód PEN jest rozdzielany na PE i N w jednym z punktów instalacji, a dalej biegną już osobno. | Współczesne domy i wiele modernizowanych budynków. | Ciągłość przewodu PE i szybkie wyłączenie zasilania przy uszkodzeniu. | Po rozdziale nie wolno mieszać PE z N w obwodach końcowych. |
| TN-C | Funkcja ochronna i neutralna biegną wspólnie w przewodzie PEN. | Starsze instalacje, szczególnie bez pełnej modernizacji. | To układ spotykany w starych budynkach, ale nie jest docelowy dla nowych obwodów. | Przy remoncie zwykle planuje się przejście do TN-C-S. |
| TT | Odbiorca ma własny uziom, a ochrona bardzo mocno opiera się na RCD. | Część domów jednorodzinnych i obiektów z takim sposobem zasilania. | Warunek RA × IΔn ≤ 50 V. | Tu sam „dobry opór” nic nie daje bez właściwie dobranego zabezpieczenia. |
| IT | Źródło nie jest bezpośrednio połączone z ziemią. | Szpitale, laboratoria, przemysł i obiekty specjalne. | Ciągłość zasilania i nadzór izolacji. | To nie jest typowy układ dla domu jednorodzinnego. |
Jeśli nie wiesz, jaki układ masz w domu, nie zgaduj po kolorach przewodów. To trzeba potwierdzić na miejscu, w złączu i w rozdzielnicy, bo od tego zależy dobór zabezpieczeń i sposób pomiarów. Następny krok to już wybór samego uziomu i jego połączenie z resztą instalacji.
Który rodzaj uziomu ma sens w domu
Rodzaj uziomu dobiera się do budynku, gruntu i etapu inwestycji. Najlepsze rozwiązanie dla nowego domu bywa inne niż dla starego budynku po modernizacji, dlatego nie ma jednego przepisu, który działa wszędzie. W praktyce najwięcej wygrywa planowanie z wyprzedzeniem, zanim zamkniesz fundamenty albo zasypiesz wykopy.
| Rodzaj uziomu | Kiedy ma sens | Zalety | Ograniczenia |
|---|---|---|---|
| Fundamentowy | Najlepszy na etapie budowy, gdy można go przewidzieć w ławach lub płycie. | Trwały, zwykle ma dobre parametry i nie zajmuje miejsca na działce. | Trudniej go dołożyć po zakończeniu robót, trzeba też pilnować ciągłości i ochrony przed korozją. |
| Otokowy | Gdy budynek już stoi albo trzeba obejść obiekt przewodem w gruncie. | Łatwo połączyć z GSU, sprawdza się przy modernizacji. | Wymaga robót ziemnych i sensownego gruntu wokół budynku. |
| Pionowy | Gdy grunt jest trudny, brakuje miejsca albo trzeba poprawić parametry istniejącego układu. | Można go dołożyć etapami, bywa pomocny przy słabszym gruncie. | Efekt zależy od warstw gruntu, a pojedynczy pręt nie zawsze wystarcza. |
| Naturalny | Gdy metalowa konstrukcja spełnia warunki techniczne i projektowe. | Wykorzystuje istniejące elementy budynku. | Nie wolno zakładać, że każdy metalowy element nadaje się do tej roli bez sprawdzenia i pomiaru. |
Jeśli budujesz dom od zera, najczęściej najlepiej wypada rozwiązanie fundamentowe, bo można je przewidzieć wcześnie i połączyć z resztą ochrony. Przy modernizacji częściej wygrywa otok albo zestaw prętów, ale decyzję trzeba oprzeć na projekcie i pomiarach, nie na intuicji. Sama elektroda w gruncie to jednak dopiero początek, bo cały układ ochronny składa się z kilku elementów.
Z czego składa się skuteczny układ ochronny

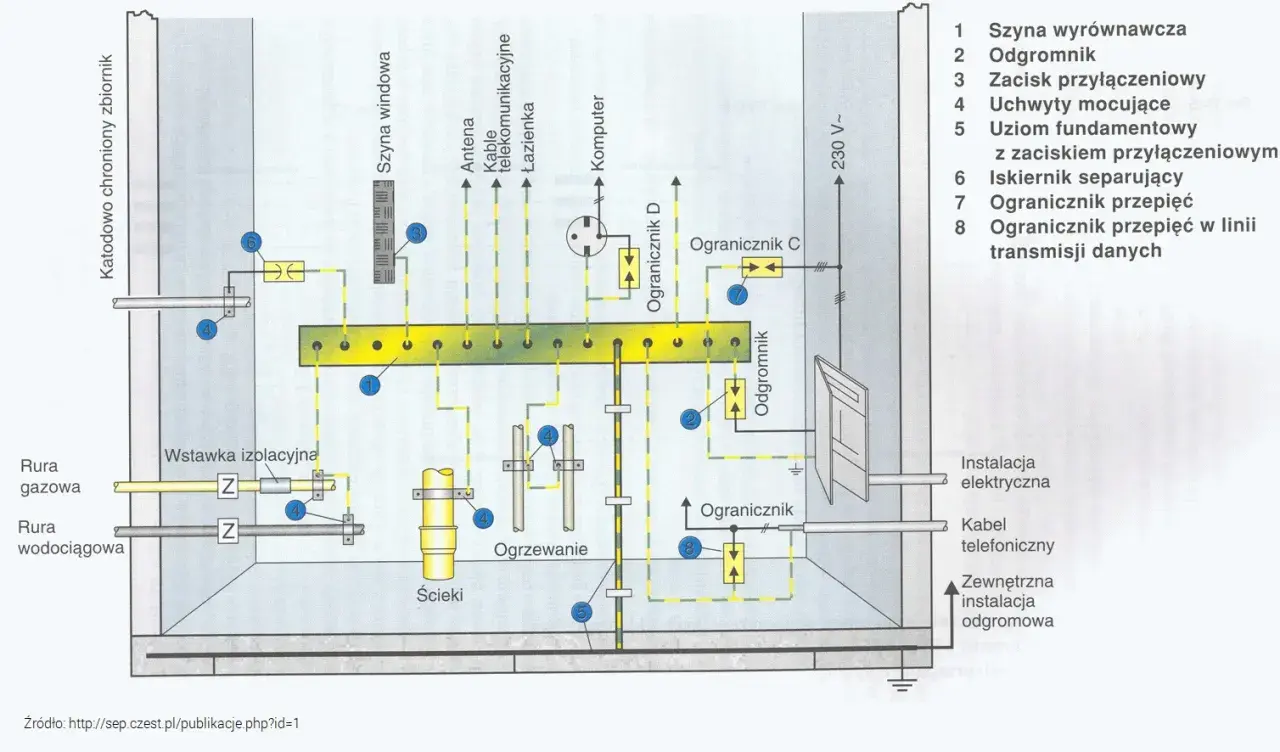

Główna szyna wyrównawcza
To punkt, w którym łączy się przewody ochronne, uziom, metalowe rury i inne części przewodzące obce. Dzięki temu potencjał w budynku jest bardziej wyrównany. Jeśli szyna jest źle zaplanowana albo pominięta, cała ochrona traci spójność.
Przewód ochronny
Przewód ochronny prowadzi prąd uszkodzeniowy do miejsca, w którym zabezpieczenie ma szansę odłączyć zasilanie. To nie jest przewód opcjonalny ani zastępnik neutralnego. Po rozdziale nie powinno się go łączyć z N w obwodach końcowych.
Połączenia wyrównawcze
W łazience, kotłowni, pralni czy garażu łączą metalowe elementy, które mogłyby znaleźć się pod różnym potencjałem. To właśnie one często robią większą różnicę niż sam dodatkowy pręt w gruncie, szczególnie tam, gdzie są rury, konstrukcje stalowe i urządzenia grzewcze.
Przeczytaj również: Układ Szeregowy - Kiedy ma sens, a kiedy lepiej unikać?
Wyłącznik różnicowoprądowy
RCD o czułości 30 mA to dziś podstawowa ochrona dodatkowa w wielu obwodach domowych, szczególnie tam, gdzie jest wilgoć albo sprzęt przenośny. Warto jednak pamiętać, że RCD nie naprawia złej instalacji, tylko pomaga ją bezpieczniej wyłączyć.
Gdy te elementy działają razem, instalacja ma szansę zareagować poprawnie przy zwarciu lub przebiciu. Następne pytanie brzmi jednak: skąd wiadomo, że rzeczywiście działa, a nie tylko dobrze wygląda w rozdzielnicy?
Jak sprawdza się skuteczność i kiedy robi się pomiary
Główny Urząd Nadzoru Budowlanego przypomina, że w budynkach mieszkalnych i domach jednorodzinnych kontrolę instalacji elektrycznej wykonuje się co najmniej raz na 5 lat, a zakres obejmuje także stan ochrony przeciwporażeniowej i uziemień. Po remoncie, wymianie rozdzielnicy, dołożeniu fotowoltaiki albo ładowarki do auta warto zrobić pomiary od razu, zamiast czekać na kolejny przegląd.
| Co się sprawdza | Po co | Co z tego wynika |
|---|---|---|
| Ciągłość przewodów ochronnych i połączeń wyrównawczych | Żeby upewnić się, że obudowy i elementy metalowe mają pewne połączenie z układem ochronnym. | Jeśli połączenie jest przerwane, ochrona może nie zadziałać. |
| Rezystancja uziomu | Żeby ocenić, czy układ ma sensowne parametry dla danego systemu. | Sama liczba nie wystarcza bez znajomości układu TN, TT albo IT. |
| Impedancja pętli zwarcia | Żeby sprawdzić, czy zabezpieczenie odłączy zasilanie w wymaganym czasie. | To kluczowe zwłaszcza w układach TN. |
| Parametry RCD | Żeby potwierdzić prąd i czas zadziałania wyłącznika różnicowoprądowego. | Bez tego nie wiadomo, czy ochrona dodatkowa rzeczywiście działa. |
Do pomiaru rezystancji stosuje się różne metody, na przykład techniczną 3-przewodową, cęgową albo dwucęgową, zależnie od układu i warunków na obiekcie. W materiałach UDT dla układu TT podaje się warunek RA × IΔn ≤ 50 V, co dobrze pokazuje, że skuteczność ochrony zależy od całego zestawu elementów, a nie tylko od jednej wartości z miernika.
To też dobry moment, żeby powiedzieć wprost: domowy multimetr nie wystarczy. Wynik trzeba umieć odczytać w kontekście układu sieci, rodzaju zabezpieczeń i rzeczywistego stanu instalacji. Najwięcej problemów pojawia się wtedy, gdy ktoś z góry zakłada, że skoro „coś jest podłączone do ziemi”, to wszystko będzie działać.
Najczęstsze błędy, które osłabiają ochronę
- Łączenie przewodów ochronnego i neutralnego po rozdziale, bo ktoś „tak miał łatwiej” w rozdzielnicy.
- Traktowanie RCD jako zamiennika całej ochrony zamiast jej uzupełnienia.
- Brak połączeń wyrównawczych w strefach mokrych i przy metalowych instalacjach technicznych.
- Wbijanie pojedynczego pręta bez pomiaru i bez sprawdzenia, czy grunt rzeczywiście daje akceptowalne parametry.
- Zaniedbanie korozji, poluzowanych zacisków i uszkodzeń mechanicznych przy uziomie oraz GSU.
- Brak protokołu po modernizacji, przez co nikt nie wie, co naprawdę działa, a co tylko wygląda poprawnie.
Z mojego doświadczenia właśnie te drobiazgi najczęściej psują instalację, która na papierze wygląda poprawnie. To prowadzi już bezpośrednio do etapu odbioru albo większego remontu, bo wtedy wychodzi, czy wszystko zostało zrobione konsekwentnie.
Co sprawdzić przed odbiorem instalacji, żeby nie poprawiać jej po ścianach
- Czy projekt wskazuje konkretny rodzaj uziomu i miejsce głównej szyny wyrównawczej.
- Czy połączenia wyrównawcze obejmują wszystkie wymagane elementy metalowe.
- Czy rozdzielnica ma opisany układ sieci i wyraźny podział PE oraz N tam, gdzie jest wymagany.
- Czy są protokoły pomiarów po zakończeniu prac, a nie tylko ustna informacja, że „wszystko jest dobrze”.
- Czy dobrano RCD do konkretnych obwodów, a nie hurtem do wszystkiego bez analizy.
Jeśli jestem przy budowie albo generalnym remoncie, wolę zaplanować te rzeczy przed tynkami i wylewkami. Późniejsze poprawki są możliwe, ale zwykle kosztują więcej, zajmują czas i robią bałagan tam, gdzie można go było uniknąć.
