Dobrze wykonane uziom fundamentowy to jeden z tych elementów, o których rzadko się mówi na etapie projektu, a potem trudno je poprawić bez kucia i kosztownych przeróbek. W praktyce chodzi o bezpieczne i trwałe uziemienie domu, które łączy ochronę przeciwporażeniową, wyrównanie potencjałów i przygotowanie budynku pod instalację odgromową. Poniżej wyjaśniam, kiedy takie rozwiązanie ma sens, jak je wykonać i na co uważać, żeby fundament nie zamknął drogi do późniejszych poprawek.
Najważniejsze rzeczy o uziemieniu w fundamencie, które warto znać przed betonowaniem
- Najlepiej robić je na etapie zbrojenia i przed zalaniem betonu, bo wtedy koszt i ryzyko błędu są najmniejsze.
- Najważniejsza jest ciągłość metalicznych połączeń, a nie samo „wrzucenie” przewodu do betonu.
- W praktyce liczą się odpowiedni materiał, otulina betonu i poprawne wyprowadzenie do głównej szyny uziemiającej.
- W domach jednorodzinnych często wygrywa rozwiązanie wykorzystujące zbrojenie fundamentu, ale nie zawsze jest ono wystarczające samo z siebie.
- Po wykonaniu trzeba zrobić pomiary i mieć dokumentację, zanim wszystko zostanie zasypane lub zabudowane.
Dlaczego uziemienie w fundamencie robi różnicę
W budynku mieszkalnym uziemienie nie jest ozdobą projektu, tylko elementem realnie wpływającym na bezpieczeństwo. Jego zadaniem jest odprowadzenie prądów zakłóceniowych i udarowych, wyrównanie potencjałów metalowych części instalacji oraz stworzenie stabilnego punktu odniesienia dla ochrony przeciwporażeniowej. Jeśli dom ma później dostać instalację odgromową, poprawne uziemienie w fundamencie bardzo upraszcza cały układ.
Ja patrzę na to tak: jeżeli fundament jest jeszcze „otwarty”, to właśnie wtedy opłaca się przewidzieć punkt wspólny dla całej instalacji. Później każda poprawka oznacza wiercenie, dodatkowe połączenia i większą szansę na błąd. W polskich warunkach technicznych oraz w aktualnych wymaganiach normowych liczy się przede wszystkim ciągłość, dostępność do kontroli i poprawne połączenie z główną szyną uziemiającą, czyli miejscem, do którego schodzą się wszystkie istotne przewody ochronne.
W praktyce najczęściej chodzi więc nie o sam „drut w betonie”, ale o cały układ: część uziemiającą w fundamencie, wyprowadzenie do domu, połączenia wyrównawcze i możliwość wykonania pomiarów. To właśnie ten zestaw decyduje, czy instalacja będzie działała dobrze także po kilku latach użytkowania.
Jak powstaje uziom fundamentowy i z czego go zrobić
Najczęściej wykorzystuje się metalowe zbrojenie fundamentu albo dodatkowy przewód stalowy ułożony w betonie. W dobrze zaprojektowanym domu zbrojenie może pełnić rolę uziomu naturalnego, ale tylko wtedy, gdy ma zapewnioną ciągłość elektryczną i zostało zaplanowane jako część całego układu. Jeśli tej pewności nie ma, projektant albo wykonawca powinien dołożyć element sztuczny i nie liczyć na „przypadkową” przewodność stali.
| Wariant | Kiedy ma sens | Na co zwracam uwagę |
|---|---|---|
| Zbrojenie fundamentu jako uziom naturalny | Nowy dom żelbetowy, prosta geometria, łatwy dostęp do zbrojenia przed betonowaniem | Trzeba potwierdzić ciągłość połączeń i przewidzieć wyprowadzenie do instalacji wewnętrznej |
| Dodatkowy przewód w betonie | Gdy zbrojenie nie daje pewności albo fundament jest mniej typowy | Ważny jest dobór materiału, otulina betonu i sposób połączenia z resztą instalacji |
| Połączenie z późniejszym uziomem otokowym | Gdy potrzebujesz większej pewności parametrów albo dom ma instalację odgromową | Warto od razu zaplanować miejsce łączenia i dostęp do kontroli |
Jeżeli chodzi o materiały, w praktyce spotyka się stalowy płaskownik albo pręt okrągły. Przy stali w betonie ważna jest nie tylko przewodność, ale też odporność na korozję i zgodność z projektem. Typowo przyjmuje się, że pręt okrągły powinien mieć co najmniej 10 mm średnicy, a przy płaskowniku często spotyka się przekrój rzędu 30 x 3 mm. Najważniejsze jest jednak to, by nie dobierać elementów „na oko” tylko według projektu i warunków budowy.
Warto też pamiętać o otulinie betonu. Przewodnik nie powinien leżeć zbyt płytko, bo wtedy rośnie ryzyko korozji i uszkodzeń mechanicznych. Dla takich rozwiązań praktycznie przyjmuje się otulinę około 5 cm, a elementy przewodzące mocuje się regularnie, zwykle co około 2 m, żeby nie przemieściły się podczas betonowania.
Jak wykonać go poprawnie na etapie zbrojenia i betonu
Tu najłatwiej popełnić błąd, bo na placu budowy wszystko wygląda prosto, a problem ujawnia się dopiero przy odbiorze albo po zamknięciu ścian. Ja zwykle pilnuję czterech rzeczy: ciągłości, materiału, wyprowadzenia i dokumentacji zdjęciowej. Bez tego nawet solidnie wyglądający fundament może okazać się słabym punktem całej instalacji.
- Najpierw trzeba ustalić z projektantem lub elektrykiem, gdzie będzie wyjście do głównej szyny uziemiającej i czy budynek ma mieć w przyszłości instalację odgromową.
- Potem element przewodzący łączy się zbrojeniem albo układa jako osobny przewodnik w ławie lub płycie, zachowując ciągłość na wszystkich połączeniach.
- Połączenia warto wykonywać tak, by były trwałe mechanicznie i elektrycznie. W praktyce lepiej sprawdza się spawanie niż luźne wiązanie drutem.

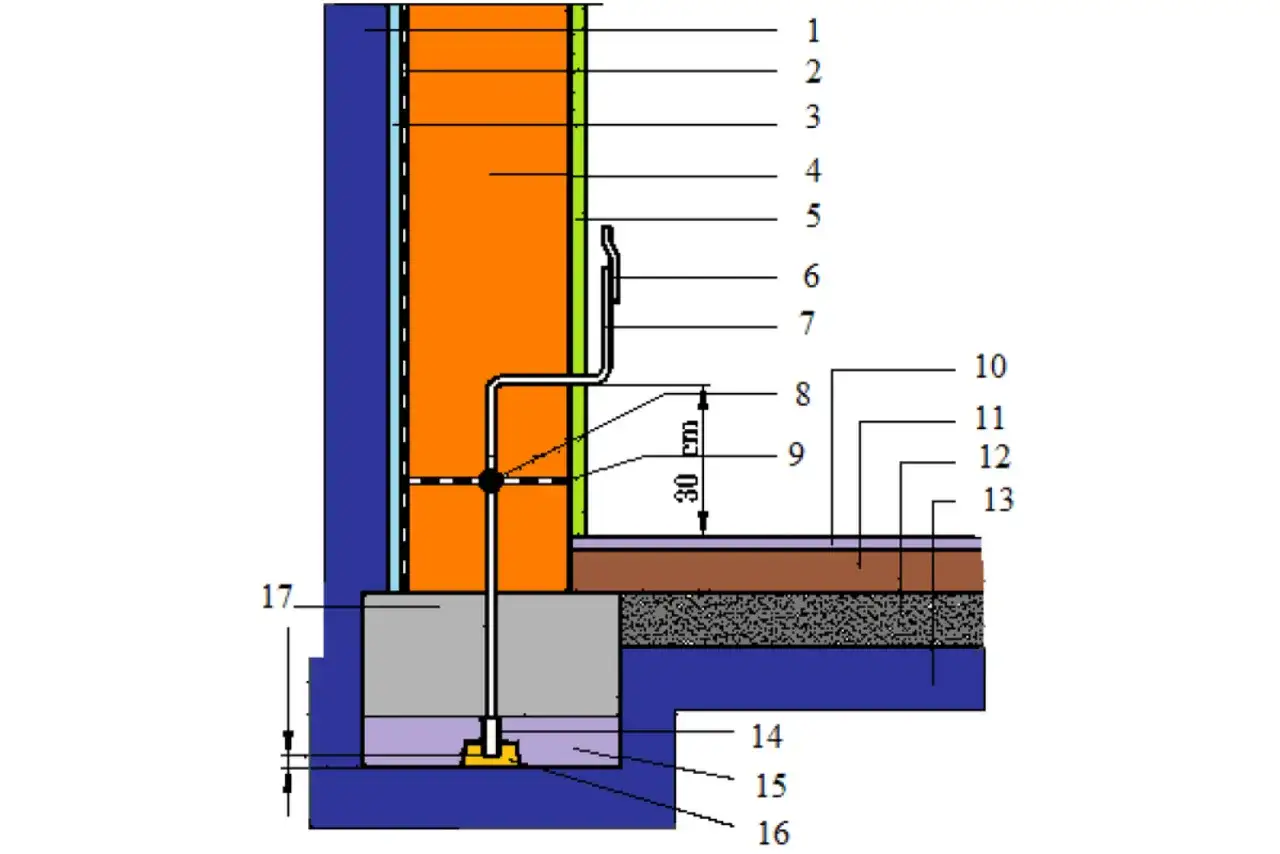

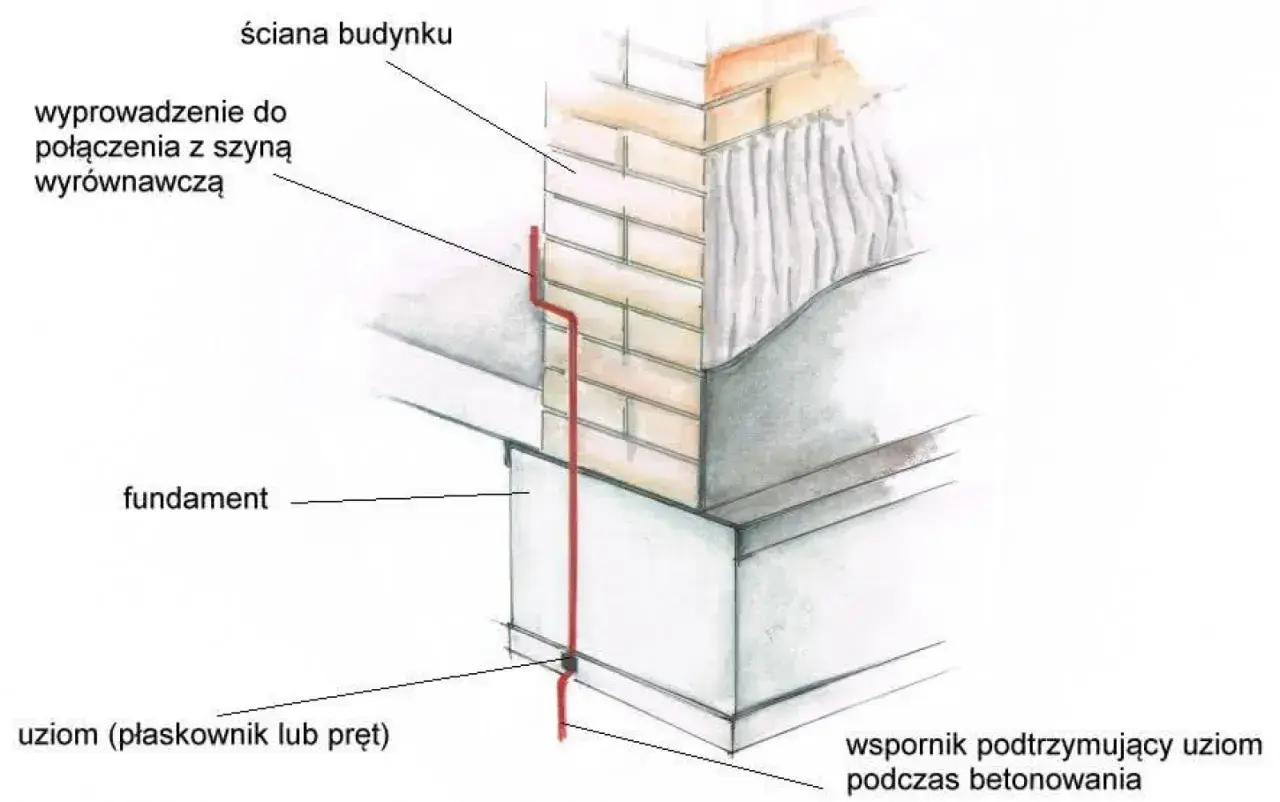

- Przewód wyprowadzony na zewnątrz lub do wnętrza budynku musi trafić do miejsca, które da się później znaleźć, opisać i zmierzyć.
- Przed zalaniem betonu dobrze zrobić zdjęcia całego układu i zanotować wymiary, bo po kilku miesiącach nikt nie będzie pamiętał dokładnego przebiegu przewodu.
- Po wylaniu betonu nie należy zakładać, że „skoro jest stal w środku, to wszystko jest załatwione”. Trzeba jeszcze wykonać pomiary i sprawdzić ciągłość połączeń.
Jeżeli dom ma piwnicę, garaż albo rozbudowany układ ścian fundamentowych, warto od razu zaplanować miejsce wyprowadzenia tak, by nie kolidowało z izolacją przeciwwilgociową, ociepleniem i późniejszą zabudową. To drobiazg, który na etapie projektu oszczędza najwięcej nerwów.
W praktyce najlepsze efekty daje ścisła współpraca trzech osób: projektanta, wykonawcy fundamentów i elektryka. Każdy z nich widzi inny fragment układanki, a uziemienie w fundamencie działa dobrze dopiero wtedy, gdy wszystkie te fragmenty się łączą.
Kiedy płyta, izolacja i dylatacje wymuszają inne rozwiązanie
Nie każdy fundament daje się potraktować tak samo. Przy klasycznych ławach sprawa jest zwykle prostsza, ale przy płycie fundamentowej, mocnej izolacji termicznej albo dużej liczbie dylatacji trzeba już myśleć szerzej. Jeżeli izolacja odcina metalowe elementy od gruntu albo zbrojenie nie tworzy jednego pewnego układu, samo wykorzystanie stali w betonie może nie wystarczyć.
W takich przypadkach stosuje się uzupełniające rozwiązania: uziom otokowy wokół budynku, dodatkowe elektrody pionowe albo układ parafundamentowy. Ten ostatni to po prostu uziom zlokalizowany bardzo blisko fundamentu, ale poza samą konstrukcją budynku. Dla domu jednorodzinnego bywa to sensowne wtedy, gdy płyta jest bardzo dobrze zaizolowana albo fundament nie daje pewnego dostępu do metalicznej ciągłości.
Najważniejsze pytanie brzmi nie „czy da się coś połączyć”, tylko „czy to połączenie będzie trwałe, dostępne do kontroli i zgodne z projektem”. Jeśli odpowiedź jest niepewna, lepiej od razu przewidzieć rozwiązanie zewnętrzne niż liczyć na szczęście po zakończeniu budowy.
Uziom w fundamencie, otokowy czy szpilkowy
To jeden z częstszych dylematów przy budowie domu. Każde z tych rozwiązań może działać dobrze, ale każde ma trochę inne mocne strony i ograniczenia. Jeśli patrzę na to z perspektywy praktyki budowlanej, fundament wygrywa wtedy, gdy można go zrobić od razu. Otok sprawdza się, gdy trzeba „nadrobić” temat na zewnątrz. Szpilki są z kolei dobrą opcją, gdy grunt i warunki montażu pozwalają na szybkie dołożenie elektrod pionowych.
| Rozwiązanie | Największa zaleta | Główne ograniczenie | Kiedy wybieram je najchętniej |
|---|---|---|---|
| Uziemienie w fundamencie | Najlepiej integruje się z budynkiem i najłatwiej wykonać je przy nowej budowie | Trzeba je przewidzieć zanim zniknie w betonie | Nowy dom, dostęp do zbrojenia, dobry projekt instalacji |
| Uziom otokowy | Daje dużą kontrolę i da się go dołożyć wokół istniejącego budynku | Wymaga wykopu i miejsca wokół domu | Gdy fundament nie daje pewnego uziemienia albo potrzebny jest układ uzupełniający |
| Uziom szpilkowy | Można go dołożyć stosunkowo szybko, bez rozkopywania całego obwodu | Parametry mocno zależą od gruntu i liczby elektrod | Gdy potrzebujesz prostego doposażenia albo nie ma możliwości wykonania otoku |
Jeżeli dom ma mieć instalację odgromową, bardzo często nie kończy się na jednym rozwiązaniu. Fundament daje bazę, a otok albo szpilki dopracowują parametry całego układu. To nie jest przesada ani „nadmiar ostrożności” - w ochronie budynku przed skutkami przepięć i wyładowań liczy się system, a nie pojedynczy element.
Pomiary i odbiór, zanim temat zostanie zasypany
Sam montaż to dopiero połowa roboty. Druga połowa zaczyna się przy pomiarach, bo dopiero one pokazują, czy układ działa tak, jak zakładano w projekcie. Sprawdza się przede wszystkim ciągłość połączeń, jakość wyprowadzenia do instalacji wewnętrznej oraz rezystancję uziemienia, czyli opór, jaki układ stawia przepływowi prądu do gruntu.
Nie ma jednej magicznej wartości, która pasuje do każdego budynku i każdej sytuacji. W praktyce projektowej dąży się do możliwie niskich parametrów, a przy instalacji odgromowej często oczekuje się wyników rzędu poniżej 10 Ω, jeśli warunki gruntu i cały układ na to pozwalają. Ostatecznie jednak liczy się projekt, typ budynku, układ ochrony i wynik pomiarów wykonanych przez osobę z uprawnieniami.
Do odbioru warto mieć:
- protokół z pomiarów,
- dokumentację zdjęciową przed zalaniem,
- opis miejsca wyprowadzenia do głównej szyny uziemiającej,
- informację, z jakiego materiału wykonano element przewodzący,
- notatkę, czy układ ma współpracować z ochroną odgromową.
To nie są papierowe dodatki dla samej formalności. Taka dokumentacja przydaje się później przy rozbudowie instalacji, modernizacji rozdzielnicy albo szukaniu przyczyny problemów z przepięciami i różnicówką.
Co warto przewidzieć, zanim beton zamknie instalację na lata
Najlepszy moment na decyzję o uziemieniu budynku jest wtedy, kiedy fundamenty jeszcze nie zostały zalane. Później wszystko robi się trudniejsze, droższe i bardziej zależne od kompromisów. Dlatego zawsze proponuję podejście „najpierw układ, potem beton”, a nie odwrotnie.
Jeśli miałbym zostawić tylko trzy praktyczne wskazówki, byłyby to te:
- uzgodnij z elektrykiem miejsce wyprowadzenia i sposób podłączenia do GSU/GSW,
- zadbaj o pewną ciągłość połączeń i nie zakładaj, że samo zbrojenie wszystko załatwi,
- zrób zdjęcia i pomiary, zanim fundament zostanie zasłonięty warstwami izolacji i wykończenia.
W domu jednorodzinnym dobrze zrobione uziemienie w fundamencie nie jest dodatkiem dla perfekcjonistów, tylko rozsądnym standardem. Daje spokój przy odbiorze, ułatwia późniejszą rozbudowę instalacji i zmniejsza ryzyko kosztownych poprawek, kiedy wszystko wokół jest już gotowe.
