Opór elektryczny decyduje o tym, czy prąd płynie swobodnie, czy napotyka wyraźny hamulec w przewodniku. W praktyce ma to znaczenie przy kablach, grzałkach, przedłużaczach, łącznikach i każdym elemencie instalacji, który może się grzać albo tracić napięcie. W tym tekście wyjaśniam, jak czytać tę wielkość, od czego zależy, jak ją policzyć i kiedy wysoka wartość jest zaletą, a kiedy sygnałem problemu.
Najważniejsze informacje, które porządkują temat rezystancji
- Rezystancja mówi, jak mocno dany element ogranicza przepływ prądu, a jej jednostką jest om (Ω).
- Na wartość wpływają przede wszystkim materiał, długość przewodu, przekrój poprzeczny i temperatura.
- W przewodach zasilających zwykle chcemy jak najmniejszej rezystancji, a w grzałkach lub czujnikach sytuacja bywa odwrotna.
- Do obliczeń najczęściej używa się wzoru R = ρ·l/S, gdzie ρ opisuje materiał, l długość, a S przekrój.
- Pomiar multimetrem ma sens tylko wtedy, gdy układ jest odłączony od zasilania i nie ma równoległych ścieżek, które zaniżają wynik.
Czym jest rezystancja i jak czytać jej jednostkę
Najprościej ujmując, rezystancja opisuje, jak trudno prądowi przepłynąć przez konkretny element. Ja zwykle tłumaczę to tak: jeśli dwa przewodniki mają to samo napięcie na końcach, ten o większej rezystancji przepuści mniejszy prąd. W układach omowych zależność jest bardzo czytelna, bo natężenie rośnie wraz z napięciem, a maleje wraz z rezystancją.
Jednostką jest om oznaczany symbolem Ω. Odcinek przewodnika ma rezystancję 1 Ω wtedy, gdy przy napięciu 1 V płynie przez niego prąd 1 A. W praktyce spotkasz też pojęcie oporności właściwej materiału, czyli cechy opisującej sam materiał, a nie konkretny kawałek przewodu. To rozróżnienie jest ważne, bo dwa elementy z tego samego tworzywa mogą mieć zupełnie inną rezystancję, jeśli różnią się długością albo przekrojem.
Warto pamiętać o jeszcze jednej rzeczy: w metalach rezystancja rośnie wraz z temperaturą, więc rozgrzany przewód lub styk nie zachowuje się tak samo jak zimny. To właśnie dlatego pomiary i obliczenia trzeba interpretować w kontekście warunków pracy, a nie tylko samej wartości z katalogu. Skoro to już mamy, przejdźmy do czynników, które naprawdę zmieniają wynik.
Od czego zależy wartość przewodnika
W codziennej praktyce nie ma jednego „magicznego” powodu, dla którego rezystancja rośnie lub maleje. Najczęściej decyduje kilka prostych cech naraz: z jakiego materiału jest element, jak jest długi, jak gruby ma przekrój i w jakiej temperaturze pracuje. W instalacjach domowych i budowlanych właśnie te cztery rzeczy robią największą różnicę.
| Czynnik | Co się dzieje z rezystancją | Praktyczny skutek |
|---|---|---|
| Dłuższy przewód | Rośnie | Większy spadek napięcia i większe straty energii |
| Większy przekrój | Maleje | Prąd płynie łatwiej, kabel mniej się grzeje |
| Lepszy materiał przewodzący | Maleje | Lepsza praca przewodu przy tym samym obciążeniu |
| Wyższa temperatura metalu | Rośnie | Przewód, styk lub złącze zaczyna się bardziej nagrzewać |
| Zaśniedziałe albo luźne połączenie | Rośnie lokalnie | Pojawia się punktowe grzanie, a czasem też iskrzenie |
W materiałach przewodzących też widać duże różnice. Miedź ma bardzo niską oporność właściwą, dlatego tak często trafia do przewodów instalacyjnych. Grafit przewodzi znacznie słabiej, a izolatory mają oporność tak dużą, że dla prądu sieciowego są praktycznie barierą. Właśnie na tym zróżnicowaniu opierają się przewody zasilające, rezystory, grzałki i czujniki temperatury.
W budownictwie i wnętrzach szczególnie istotny jest jeszcze jeden detal: jakość połączeń. Nawet dobry przewód traci sens, jeśli zacisk jest luźny, końcówka zaśniedziała albo złącze pracuje pod dużym obciążeniem i nie ma warunków do oddawania ciepła. To prowadzi już prosto do obliczeń, bo wtedy łatwiej ocenić, co jest jeszcze bezpieczne, a co zaczyna być problemem.
Jak policzyć rezystancję bez zbędnej teorii
Do podstawowych obliczeń wystarcza wzór R = ρ·l/S. Oznacza on, że rezystancja przewodnika rośnie wraz z długością l, a maleje wraz z przekrojem S. Symbol ρ to oporność właściwa materiału, czyli cecha samej substancji. Im niższa, tym lepszy przewodnik.
Prosty przykład pomaga to od razu zobaczyć. Dla 10 m miedzianego przewodu o przekroju 2,5 mm² wychodzi około 0,068 Ω. Sama liczba wygląda na małą, ale przy większym prądzie zaczyna mieć znaczenie, bo to właśnie z takiej rezystancji biorą się spadki napięcia i nagrzewanie przewodu. W praktyce liczy się też droga „tam i z powrotem”, więc w realnym obwodzie wynik bywa wyższy, niż sugeruje pojedynczy odcinek kabla.
Ja zwracam uwagę na jeszcze jedną rzecz: wzór działa najlepiej wtedy, gdy mówimy o przewodniku jednorodnym i w miarę stabilnej temperaturze. Jeśli przewód jest połączony z wieloma elementami, ma złącza po drodze albo mocno się nagrzewa, wynik trzeba traktować jako punkt odniesienia, nie absolutną prawdę. To dobry moment, żeby przejść z teorii do sytuacji, które spotyka się w domu najczęściej.
Gdzie rezystancja ma największe znaczenie w domu i na budowie
W realnych instalacjach nie chodzi o samą liczbę, tylko o efekt: czy kabel się grzeje, czy urządzenie pracuje poprawnie i czy napięcie dociera tam, gdzie powinno. Właśnie dlatego ten sam parametr może być pożądany w jednym miejscu, a niepożądany w innym.
| Zastosowanie | Jaka rezystancja jest pożądana | Dlaczego to ważne |
|---|---|---|
| Przewody zasilające | Jak najmniejsza | Mniejsze straty, mniejszy spadek napięcia i mniejsze grzanie |
| Grzałki, czajniki, piekarniki | Dobierana do mocy urządzenia | To ona zamienia energię elektryczną w ciepło |
| Łączniki, styki, złączki | Bardzo mała | Wyższa rezystancja styku daje nagrzewanie i awarie |
| Czujniki NTC i PTC | Kontrolowana zmiana | Wykorzystuje się ją do pomiaru temperatury lub sterowania |
W praktyce domowej najwięcej problemów robią długie i cienkie przedłużacze, zwłaszcza wtedy, gdy pracują pod dużym obciążeniem. Podobnie działa zwinięty bęben z kablem: sam przewód nie „magicznie” zmienia właściwości, ale gorzej oddaje ciepło, więc całość szybciej się nagrzewa. Drugim częstym miejscem kłopotu są stare albo źle skręcone połączenia w puszkach i osprzęcie. Tam nie trzeba nawet dużego prądu, żeby pojawił się punktowo wysoki wzrost temperatury.
W grzałkach sytuacja jest odwrotna niż w kablach: większa rezystancja elementu roboczego jest potrzebna, bo to właśnie ona zamienia energię na ciepło. Z tego powodu nie wolno oceniać każdego dużego oporu jako wady. Liczy się funkcja elementu. To rozróżnienie od razu prowadzi do pomiaru, bo wynik z miernika trzeba umieć odczytać w odpowiednim kontekście.

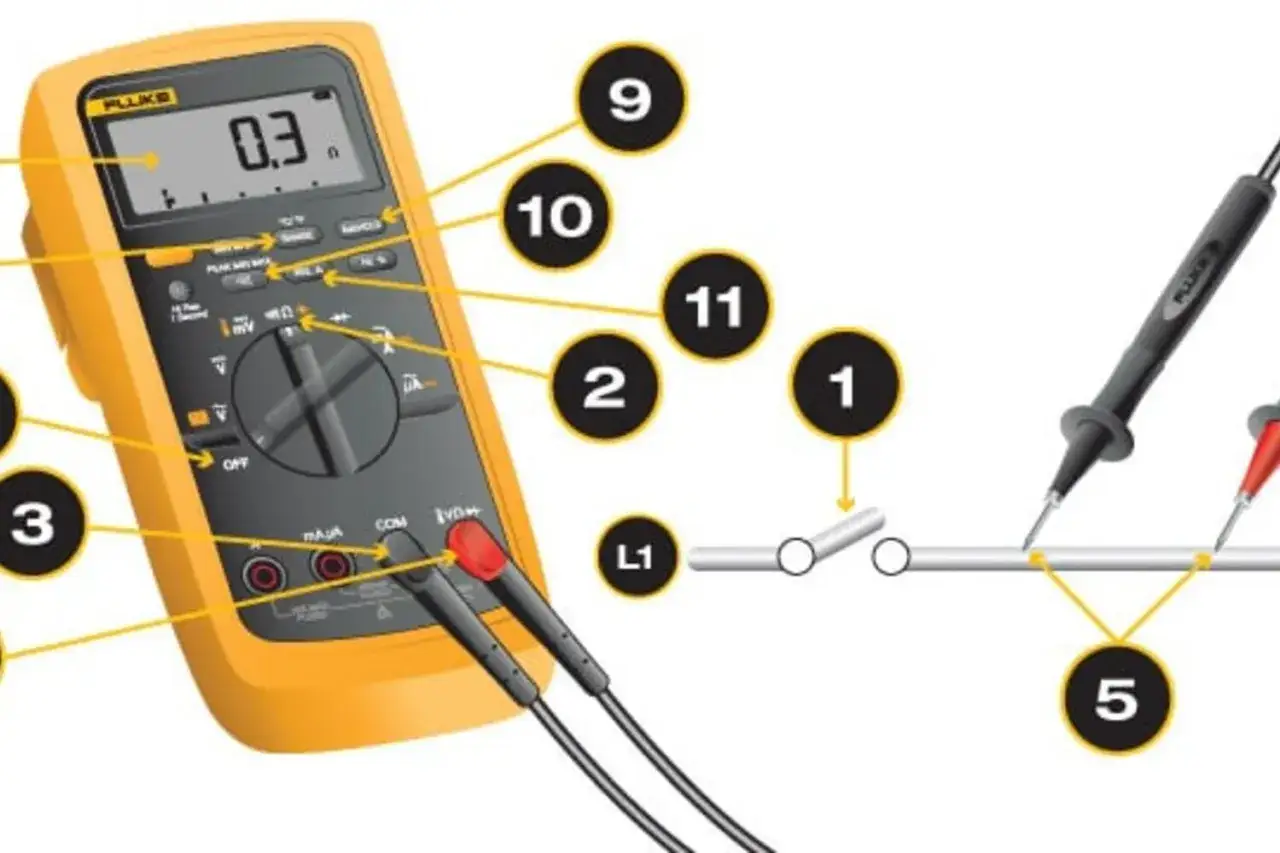

Jak mierzyć rezystancję multimetrem i nie zepsuć wyniku
Pomiar ma sens tylko wtedy, gdy układ jest odłączony od zasilania. Ja zawsze zaczynam od wyłączenia obwodu i rozładowania kondensatorów, jeśli w układzie w ogóle występują. Potem ustawiam miernik na zakres oznaczony symbolem Ω i dopiero wtedy przykładam sondy do badanego elementu.
- Odłącz zasilanie i upewnij się, że obwód jest bezpieczny.
- Ustaw multimetr na pomiar rezystancji.
- Jeśli mierzysz element w układzie, odłącz przynajmniej jedną jego końcówkę.
- Przyłóż sondy stabilnie do punktów pomiarowych i poczekaj na odczyt.
- Jeśli wynik jest bardzo niski, sprawdź, czy nie mierzą go też przewody pomiarowe albo inne równoległe ścieżki.
Przy niskich wartościach trzeba zachować ostrożność, bo sam przewód pomiarowy też ma swój opór. Wystarczy to przeoczyć i odczyt zaczyna być zaniżony. W praktyce oznacza to, że przy bardzo małych rezystancjach lepiej traktować zwykły multimetr jako narzędzie orientacyjne, a do precyzyjnych pomiarów używać techniki czteroprzewodowej. Dla większości domowych zastosowań to jednak już poziom wyższy niż potrzeba.
Ważna zasada: nie mierz rezystancji elementu, który jest pod napięciem. Miernik może pokazać bzdurną wartość, a w skrajnym przypadku dojść do uszkodzenia urządzenia albo samego przyrządu. Jeśli wynik wydaje się podejrzany, najpierw sprawdzam, czy element nie jest połączony równolegle z innymi gałęziami obwodu, bo to bardzo często zaniża odczyt. Z tego przechodzimy już do pytania, kiedy duża rezystancja jest pożądana, a kiedy zaczyna szkodzić.
Kiedy wysoka wartość pomaga, a kiedy zaczyna szkodzić
Wysoka rezystancja nie jest z definicji czymś złym. W grzałce, elemencie ograniczającym prąd albo czujniku temperatury bywa wręcz potrzebna. Problem zaczyna się wtedy, gdy wysoka wartość pojawia się tam, gdzie oczekujemy swobodnego przepływu prądu, czyli w przewodzie, styku, złączu albo końcówce kabla.
Tu przydaje się prosty skrót myślowy: przewód ma przenosić energię, a nie ją marnować. Im większa rezystancja niepotrzebnego odcinka, tym więcej energii zamienia się w ciepło i tym większe ryzyko spadku napięcia. W elementach roboczych jest odwrotnie, bo właśnie to ciepło ma być celem. Dlatego te same równania można czytać inaczej w zależności od zastosowania.
- W kablu zasilającym chcę jak najmniejszej rezystancji, bo zależy mi na małych stratach.
- W grzałce zależy mi na parametrach dobranych do mocy, bo energia ma zamienić się w ciepło.
- W styku i złączu szukam stabilnego, niskiego oporu kontaktu, bo inaczej pojawia się grzanie punktowe.
- W czujniku temperatury akceptuję kontrolowaną zmianę rezystancji, bo to właśnie z niej odczytuję temperaturę.
Jeśli ktoś patrzy tylko na samą liczbę, łatwo o błędny wniosek. Ja wolę pytać: po co ten element w ogóle istnieje i jaki efekt ma dawać? Dopiero wtedy wiadomo, czy wysoki albo niski opór jest zaletą, czy sygnałem, że coś w instalacji wymaga poprawy.
Trzy rzeczy, które najczęściej decydują o wyniku
Gdybym miał zostawić po tym temacie tylko kilka praktycznych wskazówek, wybrałbym trzy. To one najczęściej robią różnicę między poprawnym obwodem a takim, który działa, ale pracuje na granicy rozsądku.
- Długość i przekrój przewodu - dłuższy i cieńszy kabel szybciej ujawnia spadki napięcia, więc do mocniejszych odbiorników nie warto iść na kompromis.
- Jakość połączeń - luźny zacisk, utleniona końcówka albo słaby styk potrafią zwiększyć rezystancję bardziej niż sam odcinek przewodu.
- Warunki pracy - temperatura, obciążenie i sposób ułożenia kabla wpływają na to, jak zachowa się cały obwód w praktyce, a nie tylko na papierze.
Jeśli mam ocenić instalację domową „na chłodno”, zaczynam właśnie od tych trzech punktów. Dobrze dobrany przewód, solidny styk i sensownie zaprojektowane obciążenie zwykle rozwiązują więcej problemów niż dokładanie kolejnych zabezpieczeń na ślepo. I to jest chyba najważniejsza rzecz, jaką warto zapamiętać z całego tematu: w elektryce rezystancja nie jest tylko liczbą, ale realnym wpływem na bezpieczeństwo, sprawność i komfort użytkowania.
