Rezystancja decyduje o tym, jak łatwo prąd przepływa przez element lub przewód, więc bez jej obliczenia trudno sensownie dobrać rezystor, ocenić spadek napięcia albo zrozumieć, dlaczego układ działa inaczej niż w założeniach. Poniżej pokazuję najprostszy wzór, różnicę między oporem a rezystywnością, a także to, jak liczyć opór w połączeniach szeregowych i równoległych. Dorzucam też praktyczne przykłady, bo w elektryce sama definicja rzadko wystarcza.
Najkrótsza droga do obliczenia oporu i uniknięcia typowych pomyłek
- Podstawowy wzór to R = U / I, czyli opór liczy się z napięcia i natężenia.
- Jednostką rezystancji jest om (Ω), a rezystywności Ω·m.
- W połączeniu szeregowym opory się sumują, a w równoległym sumują się ich odwrotności.
- Jeśli liczysz przewód, a nie sam rezystor, przyda się wzór R = ρl / S.
- W realnym obwodzie wynik zależy też od temperatury, tolerancji elementów i sposobu połączenia.
Najprostszy wzór na obliczenie rezystancji
Najczęściej używany zapis to R = U / I. Jeśli masz napięcie 12 V i prąd 2 A, opór wynosi 6 Ω. To jest dokładnie ten moment, w którym większość osób myli jednostki: napięcie podajesz w woltach, prąd w amperach, a wynik dostajesz w omach.
Ja traktuję ten wzór jako punkt startowy, nie jako odpowiedź na wszystko. Sprawdza się, gdy element zachowuje się omowo, czyli jego opór nie zmienia się gwałtownie wraz z napięciem, prądem czy temperaturą. Dlatego dla prostego rezystora działa świetnie, ale dla diody albo żarówki już nie zawsze da sensowny wynik. Właśnie z tego powodu warto od razu odróżnić rezystancję konkretnego elementu od cechy samego materiału.
Co oznacza rezystancja i czym różni się od rezystywności
Rezystancja opisuje opór konkretnego elementu lub przewodu. Rezystywność, oznaczana symbolem ρ, mówi już o cesze samego materiału. Z tego powodu dwa przewody o tej samej długości mogą mieć różny opór, jeśli są wykonane z różnych metali albo mają inną średnicę.
| Wielkość | Symbol | Jednostka | Co opisuje |
|---|---|---|---|
| Rezystancja | R | Ω | Opór konkretnego elementu lub obwodu |
| Napięcie | U | V | Różnicę potencjałów, która „pcha” prąd |
| Natężenie | I | A | Ilość ładunku przepływającego w czasie |
| Rezystywność | ρ | Ω·m | Właściwość materiału, z którego wykonano przewodnik |
W praktyce dla przewodnika ważny jest też jego przekrój i długość. Tu przydaje się zależność R = ρl / S, gdzie l to długość przewodu, a S jego pole przekroju. Im dłuższy i cieńszy przewód, tym większy opór. To właśnie dlatego przy długich odcinkach instalacji albo zasilania oświetlenia LED tak łatwo o spadek napięcia.
Skoro już wiesz, co mierzy opór, można przejść do sytuacji, w których nie liczy się jednego elementu, tylko cały układ połączeń.

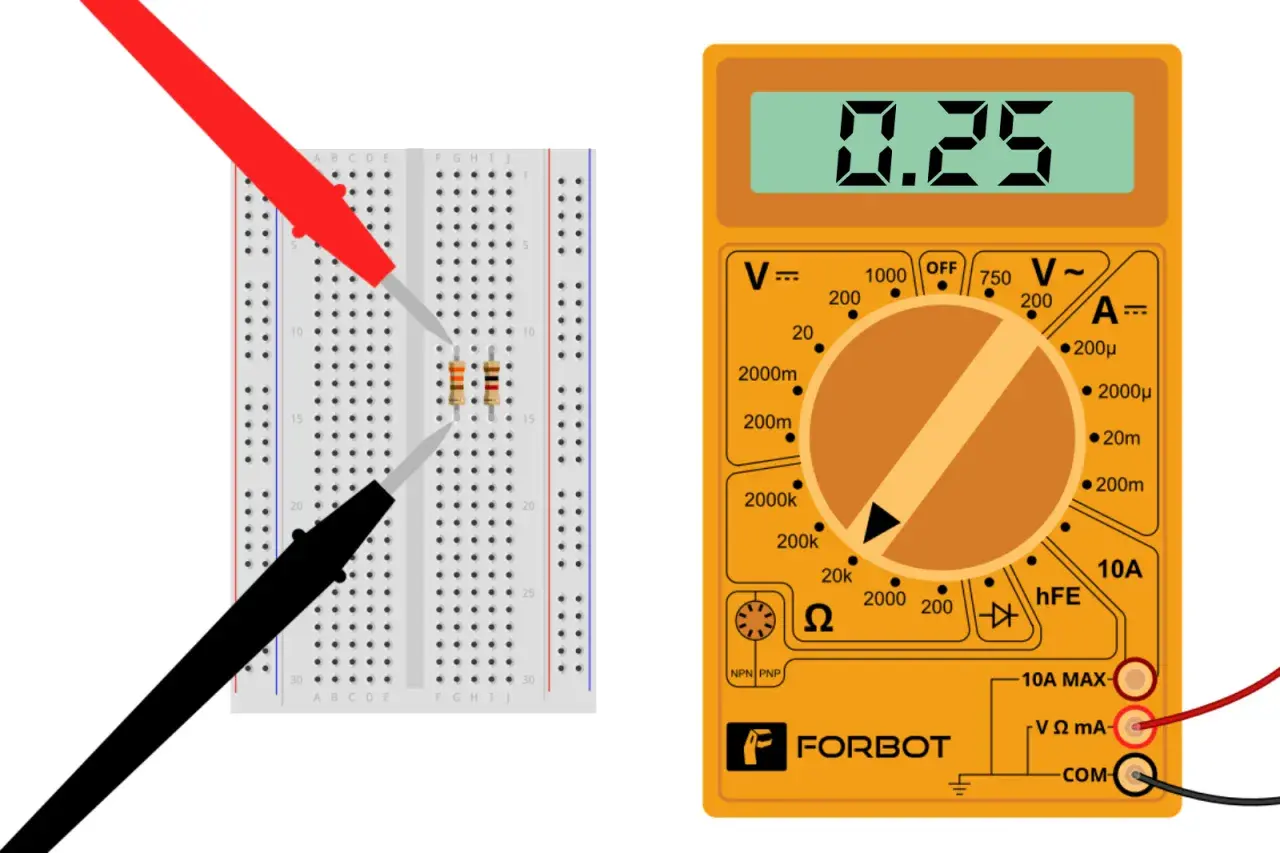

Jak liczyć opór w połączeniach szeregowych i równoległych
Tu pojawia się najwięcej pomyłek. Sama zasada jest prosta, ale trzeba dobrze rozpoznać typ połączenia. W szeregowym prąd ma jedną drogę, a w równoległym rozdziela się na kilka gałęzi.
Połączenie szeregowe
W połączeniu szeregowym rezystancje po prostu się dodają: Rz = R1 + R2 + R3 + .... Jeśli masz trzy rezystory 10 Ω, 15 Ω i 25 Ω, opór zastępczy wynosi 50 Ω. To najłatwiejszy wariant, bo nie ma tu ułamków ani dodatkowych przekształceń.
Połączenie równoległe
W połączeniu równoległym liczy się odwrotności: 1/Rz = 1/R1 + 1/R2 + 1/R3 + .... Dla dwóch rezystorów można użyć skrótu Rz = (R1 × R2) / (R1 + R2). Przykład: dla 6 Ω i 3 Ω otrzymasz 2 Ω. I to jest ważna rzecz, którą warto zapamiętać: w układzie równoległym opór zastępczy zawsze jest mniejszy niż najmniejszy z oporów w gałęziach.
Przeczytaj również: Peszel w elektryce - jak dobrać i uniknąć problemów?
Układ mieszany
W układach mieszanych nie ma jednej magicznej sztuczki. Najpierw upraszczam fragmenty równoległe albo szeregowe, a dopiero potem liczę całość. To podejście działa najlepiej, bo eliminuje chaos. Gdy mam wątpliwość, rysuję obwód jeszcze raz i oznaczam kolejne kroki redukcji. W praktyce oszczędza to więcej czasu niż bezpośrednie liczenie „na pamięć”.
Dalej pokazuję, jak przełożyć te zasady na konkretne obliczenia, bo to właśnie liczby najlepiej porządkują teorię.
Przykłady, które najszybciej porządkują temat
Najlepiej widać logikę wzorów na prostych liczbach. Poniżej daję trzy przykłady, które często pojawiają się w zadaniach szkolnych i w podstawowej elektronice.
- Rezystor i prąd - jeśli U = 9 V, a I = 0,3 A, to R = 9 / 0,3 = 30 Ω.
- Dwa rezystory szeregowo - 120 Ω i 330 Ω dadzą razem 450 Ω. To przydatne, gdy trzeba ograniczyć prąd bez kupowania nowego elementu.
- Dwa rezystory równolegle - 100 Ω i 100 Ω dadzą 50 Ω. Taki wynik pokazuje, dlaczego równoległe gałęzie obniżają opór całego układu.
W domu najczęściej spotkasz się nie z laboratoryjnym zadaniem, tylko z praktyką: zasilacze, oświetlenie LED, czujniki, proste sterowniki albo przewody o określonej długości. W takich sytuacjach nie liczy się tylko sam wynik, ale też to, czy element nie będzie się nadmiernie grzał. Jeśli opór jest zbyt mały, prąd może wzrosnąć bardziej, niż przewidywałeś.
To prowadzi do kolejnego, bardzo ważnego punktu: błędów, które psują nawet poprawnie zapisany wzór.
Najczęstsze błędy przy obliczaniu oporu
- Mieszanie rezystancji z rezystywnością - R dotyczy konkretnego elementu, a ρ materiału.
- Złe jednostki - 500 mA to nie 500 A, tylko 0,5 A. Taki błąd od razu daje wynik stukrotnie większy lub mniejszy.
- Mylenie połączenia szeregowego z równoległym - w szeregu sumujesz opory, w równoległym liczysz odwrotności.
- Pomijanie temperatury - niektóre elementy zmieniają opór wraz z nagrzaniem, więc wynik z kartki nie zawsze zgadza się z realnym pomiarem.
- Zakładanie, że każdy element zachowuje się omowo - dioda, żarówka czy termistor mogą wyraźnie odchylać się od prostego modelu.
Ja zwykle sprawdzam jeszcze jedną rzecz: czy liczony element jest rzeczywiście odizolowany od reszty układu. W praktyce do wyniku „dokleja się” czasem opór przewodów, styków i złącz, a przy małych wartościach to już nie jest detal. Dlatego w następnym kroku warto wiedzieć, kiedy sam wzór przestaje wystarczać.
Kiedy sam wzór nie wystarczy do oceny układu
W obwodach rzeczywistych opór nie jest zawsze stały. Zmieniają go temperatura, jakość połączeń, długość przewodów i rodzaj materiału. Jeśli element mocno się nagrzewa, jego zachowanie może odbiegać od obliczeń wykonanych dla „zimnego” układu. To szczególnie ważne przy zasilaczach, listwach LED i prostych układach grzewczych.
Warto też pamiętać o tolerancji rezystorów. Oznaczenie 100 Ω nie oznacza, że miernik zawsze pokaże dokładnie 100,0 Ω. W zależności od klasy elementu odchyłka może wynosić 1%, 5% albo więcej. Dla amatorskiego projektu często nie ma to większego znaczenia, ale przy precyzyjnym układzie już tak.
Ostatnia pułapka to elementy nieliniowe. Jeżeli napięcie albo prąd zmieniają charakter pracy podzespołu, prosty wzór przestaje opisywać sytuację w pełni. Wtedy trzeba patrzeć na charakterystykę prądowo-napięciową, a nie tylko na jeden wynik liczbowy. Po tej stronie teorii dobrze widać, co z tego wynika w domu, przy prostych instalacjach i drobnych naprawach.
Jak wykorzystać tę wiedzę w domowych projektach i drobnej elektronice
W praktyce najczęściej chodzi o trzy rzeczy: dobranie elementu, ocenę obciążenia i uniknięcie przegrzewania przewodów. Jeśli dobierasz rezystor do diody, układ ograniczający prąd albo dłuższy odcinek kabla, zacznij od prostego pytania: jaki ma być prąd i jak duży spadek napięcia mogę zaakceptować. Dopiero potem licz opór, zamiast odwrotnie.
Przy przewodach domowych ważne jest też ich pole przekroju. Cieńszy przewód ma większy opór, więc przy większym obciążeniu rosną straty i temperatura. To dlatego w instalacjach stałych nie wybiera się kabla „na oko”, tylko dopasowuje go do długości trasy, mocy odbiornika i warunków montażu. Właśnie tu teoria rezystancji przestaje być szkolnym wzorem, a zaczyna wpływać na bezpieczeństwo i trwałość całego rozwiązania.
Jeśli mam zostawić jedną praktyczną zasadę, to tę: najpierw ustal typ połączenia, potem jednostki, na końcu podstaw dopiero liczby. Taki porządek oszczędza najwięcej błędów i sprawdza się zarówno przy prostym zadaniu, jak i przy rzeczywistym układzie w domu. A kiedy wynik wydaje się zbyt niski albo zbyt wysoki, zwykle winny jest nie sam wzór, tylko źle rozpoznany obwód albo pominięty element po drodze.
