Bezpiecznik to prosty element, ale od jego doboru zależy bardzo dużo: bezpieczeństwo przewodów, urządzeń i całej instalacji. Poniżej rozkładam na czynniki pierwsze rodzaje bezpieczników, pokazuję, gdzie się je stosuje i na co patrzeć przy wymianie, żeby nie włożyć elementu, który tylko wygląda podobnie. To tekst dla kogoś, kto chce szybko odróżnić rozwiązania domowe, samochodowe i przemysłowe bez technicznego chaosu.
Najkrótsza droga do trafnego wyboru
- Bezpiecznik ma chronić przede wszystkim przewód i instalację, a dopiero potem samo urządzenie.
- Najważniejsze są trzy rzeczy: prąd znamionowy, napięcie i zdolność wyłączalna.
- W domu i w rozdzielnicy spotkasz głównie wkładki topikowe D0, Neozed i NH, a w elektronice małe wkładki 5x20 mm i 6,3x32 mm.
- W samochodach dominują bezpieczniki płytkowe mini, standard i maxi, zwykle do 32 V.
- Nie wolno zamieniać typu “na oko”, nawet jeśli amperaż wygląda podobnie.
- Jeśli bezpiecznik przepala się ponownie, to zwykle sygnał usterki, a nie zachęta do założenia mocniejszego.
Jak działa bezpiecznik i co naprawdę chroni
W praktyce bezpiecznik jest elementem poświęcalnym: gdy prąd przekroczy bezpieczny poziom, wkładka się nagrzewa i przerywa obwód. Dzięki temu nie dopuszcza do przegrzania przewodów, nadtopienia izolacji i dalszych uszkodzeń. Ja patrzę na to tak: bezpiecznik nie ma “ratować” urządzenia za wszelką cenę, tylko ograniczyć skalę awarii i zatrzymać ją zanim zrobi się groźnie.
Najważniejsze rozróżnienie dotyczy przeciążenia i zwarcia. Przeciążenie pojawia się wtedy, gdy obwód pobiera zbyt duży prąd przez dłuższy czas, a zwarcie to nagły, bardzo duży skok prądu. Dobrze dobrany bezpiecznik reaguje na oba zjawiska zgodnie ze swoją charakterystyką czasowo-prądową. To właśnie dlatego jeden typ sprawdzi się przy kablu zasilającym, a inny przy silniku z dużym prądem rozruchowym.
Warto też od razu odróżnić bezpiecznik od wyłącznika nadprądowego. Ten drugi po zadziałaniu można zwykle podnieść ponownie, a wkładka topikowa po stopieniu wymaga wymiany. Ta różnica wydaje się drobna, ale w praktyce całkowicie zmienia sposób użycia i diagnozy awarii. Żeby zobaczyć, jak to wygląda w konkretnych rozwiązaniach, przejdźmy do najczęściej spotykanych odmian.
Najważniejsze rodzaje bezpieczników elektrycznych i gdzie je spotkasz
Jeśli ktoś pyta mnie o najczęściej spotykane rozwiązania, nie zaczynam od katalogu symboli, tylko od miejsca zastosowania. Inaczej dobiera się zabezpieczenie do gniazdka w starszym mieszkaniu, inaczej do elektroniki w zasilaczu, a jeszcze inaczej do instalacji fotowoltaicznej albo silnika pompy. Poniższy przegląd porządkuje temat od strony praktycznej.
W domu i w rozdzielnicy
| Typ | Gdzie się go spotyka | Dlaczego jest używany | Na co uważać |
|---|---|---|---|
| D0 / Neozed | Starsze rozdzielnice, zabezpieczenia przedlicznikowe, skrzynki z wkładkami w budynkach mieszkalnych | Jest kompaktowy, dobrze chroni przewody i nadal jest bardzo popularny w polskich instalacjach | Trzeba dobrać nie tylko amperaż, ale też dokładny rozmiar i podstawę |
| NH | Główne odpływy, rozdzielnie, zasilanie maszyn, większe obiekty i budynki usługowe | Ma dużą zdolność wyłączalną i radzi sobie z wysokimi prądami zwarciowymi | To rozwiązanie bardziej przemysłowe; wymiana “na skróty” nie wchodzi w grę |
| Cylindryczne 5x20 mm i 6,3x32 mm | Elektronika użytkowa, zasilacze, drobne urządzenia, sprzęt RTV i AGD | Są małe, łatwe do montażu i dostępne w wersjach szybkoróżnych oraz zwłocznych | Ważne są nie tylko wymiary, ale też typ obudowy: szklana lub ceramiczna |
W tej grupie różnica między rozmiarami i podstawami ma realne znaczenie. Wkładka “podobna” wizualnie może po prostu nie pasować mechanicznie albo mieć inną zdolność wyłączalną. To właśnie tu najłatwiej o pomyłkę, bo wszystko wygląda podobnie, ale pracuje w zupełnie innych warunkach.
Przeczytaj również: Jak zrobić schody w Scratchu - proste kroki do stworzenia programu
W samochodzie i elektronice
| Typ | Zakres / charakter | Typowe zastosowanie | W praktyce daje |
|---|---|---|---|

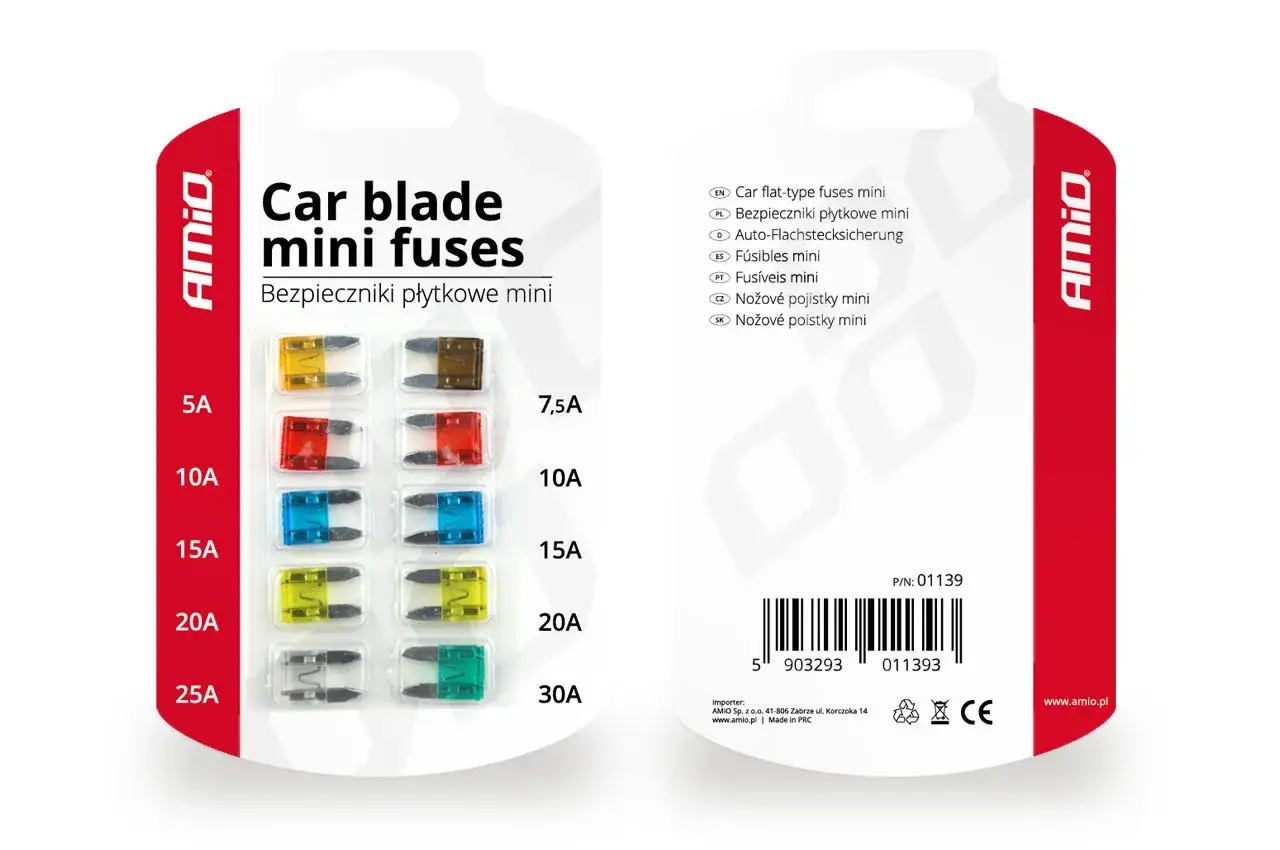

| Blade mini, standard, maxi | Instalacje 12 V i 24 V, zwykle od 1 A do 80 A, zależnie od rozmiaru | Układy samochodowe, przyczepy, łodzie, dodatki elektroniczne | Szybka identyfikacja po kolorze i łatwa wymiana w skrzynce bezpieczników |
| Szklane | Wizualnie widać przepalenie elementu topikowego | Mała elektronika, starsze urządzenia, proste zasilacze | Są wygodne serwisowo, ale zwykle mają mniejszą odporność na cięższe zwarcia |
| Ceramiczne | Lepsze znoszenie wysokich prądów i wyższych obciążeń cieplnych | Zasilacze, urządzenia grzewcze, sprzęt o większej mocy | Sprawdzają się tam, gdzie szklany wkład mógłby być zbyt delikatny |
| Termiczne | Reagują na temperaturę, a nie tylko na sam prąd | Suszarki, czajniki, grzałki, sprzęt domowy z ryzykiem przegrzania | Chronią przed skutkami nadmiernego nagrzania, ale po zadziałaniu zwykle nie wracają do pracy |
| PTC resetowalne | Po ostygnięciu wracają do stanu przewodzenia | Porty USB, routery, drobna elektronika niskonapięciowa | Dają wygodę w układach, gdzie częste wymiany byłyby niepraktyczne |
Ja lubię ten podział, bo od razu pokazuje, że nie każdy element nazwany “bezpiecznikiem” działa tak samo. W samochodzie liczy się szybka diagnostyka i kompaktowy format, w elektronice mały rozmiar i przewidywalna reakcja, a w urządzeniach grzewczych bezpieczeństwo temperaturowe. To prowadzi do następnej rzeczy: jak czytać oznaczenia, żeby nie zgadywać.
Jak czytać oznaczenia i dobrać właściwy wkład
Sam amperaż to za mało. Jeśli dobieram bezpiecznik, sprawdzam jeszcze napięcie znamionowe, zdolność wyłączalną, charakterystykę i format mechaniczny. Dopiero zestaw tych informacji mówi mi, czy wkładka będzie pracować bezpiecznie w danym obwodzie, czy tylko “jakoś” się zmieści.
| Oznaczenie | Co oznacza | Dlaczego ma znaczenie | Typowy błąd |
|---|---|---|---|
| Prąd znamionowy | Wartość, przy której wkładka może pracować normalnie | To podstawowy punkt odniesienia dla obciążenia | Zakładanie wyższego prądu “żeby nie wybijało” |
| Napięcie znamionowe | Maksymalne napięcie, dla którego przewidziano bezpiecznik | Wpływa na zdolność bezpiecznego przerwania obwodu | Użycie elementu zbyt niskonapięciowego w innym układzie |
| Zdolność wyłączalna | Maksymalny prąd zwarciowy, który wkładka może bezpiecznie przerwać | Kluczowa w miejscach, gdzie możliwe są duże prądy zwarciowe | Patrzenie wyłącznie na ampery, bez analizy zwarcia |
| gG | Charakterystyka ogólnego zastosowania, zwykle do ochrony kabli i linii | Najczęściej wybierana do obwodów ogólnych | Stosowanie tam, gdzie potrzebna jest większa tolerancja na rozruch |
| aM | Charakterystyka do obwodów silnikowych, głównie do ochrony zwarciowej | Dobrze znosi prąd rozruchowy silnika | Traktowanie jej jak pełnej ochrony przeciążeniowej |
| gPV | Wkładka do instalacji fotowoltaicznych | Przystosowana do pracy w układach DC i specyficznych warunkach PV | Wkładanie zwykłej wkładki “bo też ma ten sam amperaż” |
W praktyce najczęściej zaczynam od pytania: co ma ten bezpiecznik chronić i jakie prądy pojawiają się w obwodzie w normalnej pracy? Jeśli odpowiedź brzmi “silnik”, “falownik” albo “string PV”, od razu wiem, że zwykła wkładka ogólnego zastosowania może być zbyt przypadkowym wyborem. To właśnie ten etap odróżnia sensowny dobór od zgadywania.
Bezpiecznik topikowy, automatyczny czy resetowalny
Tu pojawia się częste nieporozumienie. W rozmowie potocznej wiele osób mówi o “bezpieczniku automatycznym”, ale technicznie zwykle chodzi o wyłącznik nadprądowy. To nie jest to samo, choć oba elementy służą ochronie obwodu przed skutkami zbyt dużego prądu.
| Rozwiązanie | Co robi po zadziałaniu | Największa zaleta | Ograniczenie |
|---|---|---|---|
| Bezpiecznik topikowy | Przerywa obwód i wymaga wymiany wkładki | Prosta, pewna ochrona i szybka reakcja na zwarcia | Po zadziałaniu nie wraca sam do pracy |
| Wyłącznik nadprądowy | Można go ponownie załączyć po usunięciu usterki | Wygoda obsługi w instalacjach domowych | To nie jest bezpiecznik, więc nie należy ich mylić przy doborze |
| PTC resetowalny | Po ostygnięciu zwykle wraca do stanu przewodzenia | Praktyczny w elektronice niskonapięciowej | Nie nadaje się do każdego obwodu i nie zastępuje ochrony sieciowej |
W domu różnica jest ważna, bo ktoś może uznać, że skoro “coś wybiło”, to wystarczy włożyć cokolwiek o podobnym wyglądzie. Ja bym tak nie robił. Jeśli urządzenie wymaga topikowego zabezpieczenia, to wyłącznik nadprądowy nie rozwiązuje tematu w ten sam sposób, a PTC resetowalny w ogóle pracuje w innym świecie napięć i prądów. Z tego powodu dobór bezpiecznika trzeba zawsze dopasować do konkretnego obwodu, a nie do samej nazwy.
Najczęstsze błędy, które skracają życie instalacji
Najbardziej kosztowne pomyłki nie wynikają z braku wiedzy o teorii, tylko z pośpiechu. Gdy bezpiecznik przepala się kolejny raz, wielu użytkowników próbuje po prostu podnieść jego wartość znamionową. To zły kierunek, bo zwykle maskuje problem zamiast go usuwać.
- Zastępowanie wkładki mocniejszą “na próbę” - jeśli obwód wymagał 10 A, to 16 A nie naprawia przyczyny przeciążenia.
- Mieszanie charakterystyk - gG, aM, gPV i szybkie wkładki nie są wymienne “bo pasują wymiarowo”.
- Ignorowanie zdolności wyłączalnej - w miejscach z dużym prądem zwarciowym to parametr krytyczny.
- Używanie złego formatu - wkładka 5x20 mm nie zastępuje NH ani D0.
- Wkładanie bezpiecznika samochodowego do instalacji 230 V - te rozwiązania pracują w kompletnie innych warunkach.
- Mostkowanie przepalonego bezpiecznika - to nie “obejście problemu”, tylko realne ryzyko pożaru.
Ja za sygnał ostrzegawczy uznaję sytuację, w której bezpiecznik przepala się dwa razy z rzędu bez wyraźnej przyczyny zewnętrznej. To zwykle oznacza zwarcie, uszkodzony odbiornik, problem z przewodem albo źle dobraną charakterystykę. Jeśli to się dzieje, trzeba diagnozować źródło problemu, a nie podkręcać amperaż.
Jak dobrać bezpiecznik do domu, warsztatu, auta i fotowoltaiki
Najlepiej myśli się o tym nie przez nazwy katalogowe, ale przez zastosowanie. Wtedy od razu widać, że instalacja w mieszkaniu, stół warsztatowy, samochód i panel PV mają zupełnie inne wymagania. Poniżej zestawiam najpraktyczniejsze scenariusze, z którymi spotykam się najczęściej.
| Zastosowanie | Najczęściej sensowny typ | Co jest ważne przy wyborze |
|---|---|---|
| Stara rozdzielnica w mieszkaniu | D0, Neozed lub inne wkładki topikowe spotykane w starszych instalacjach | Rozmiar podstawy, amperaż i stan całej rozdzielnicy, nie tylko samej wkładki |
| Silnik, pompa, sprężarka | aM lub gG, zależnie od projektu i wymaganej ochrony | Prąd rozruchowy i to, czy obwód ma być chroniony przede wszystkim przeciwzwarciowo, czy także przeciążeniowo |
| Elektronika i zasilacz | 5x20 mm, 6,3x32 mm, czasem wkładki szklane lub ceramiczne | Charakterystyka szybkiej lub zwłocznej reakcji oraz dopasowanie do gniazda |
| Samochód | Blade mini, standard lub maxi | Napięcie 12 V/24 V, kolor i amperaż, ale też miejsce montażu i dostępność w skrzynce |
| Fotowoltaika | gPV | Praca po stronie DC, napięcie systemu nawet do 1500 V i zgodność z wymaganiami PV |
| Główne zasilanie większego obiektu | NH | Duża zdolność wyłączalna i dobór pod spodziewany prąd zwarciowy |
W fotowoltaice szczególnie nie polecałbym improwizacji. Układy DC zachowują się inaczej niż klasyczne obwody AC, a łuk elektryczny bywa trudniejszy do przerwania. Dlatego gPV nie jest marketingową etykietą, tylko realną odpowiedzią na warunki pracy takiej instalacji. To samo dotyczy przemysłu: gdy w grę wchodzą silniki, falowniki lub duże rozdzielnice, bezpiecznik trzeba dopasować do całego układu, nie do jednego parametru z opakowania.
Co warto mieć pod ręką i kiedy wezwać elektryka
Jeśli miałbym zostawić jedną praktyczną wskazówkę, to byłaby ona bardzo prosta: trzymaj pod ręką tylko takie wkładki, które masz już zidentyfikowane po symbolu, rozmiarze i zastosowaniu. Ja zwykle radzę zrobić zdjęcie starego elementu i podstawy, zanim kupi się zamiennik. To oszczędza czas i zmniejsza ryzyko przypadkowego dopasowania “na oko”.
- Spisz dokładne oznaczenie starej wkładki, a nie tylko jej amperaż.
- Sprawdź, czy masz do czynienia z wersją szybka czy zwłoczną.
- Upewnij się, że nowy element pasuje do tej samej podstawy lub gniazda.
- Nie kupuj mocniejszego bezpiecznika w nadziei, że problem zniknie sam.
- Jeśli obudowa jest nadpalona, ciepła albo czuć zapach spalenizny, nie kończ na wymianie wkładki.
Gdy bezpiecznik wyłącza się regularnie, a instalacja nie była ostatnio modyfikowana, rozsądniej jest poszukać przyczyny niż walczyć z objawem. W praktyce najczęściej wygrywa tu cierpliwa diagnostyka: pomiar, oględziny i dopiero potem wymiana. To najlepszy sposób, żeby bezpiecznik faktycznie pełnił swoją rolę, zamiast być tylko elementem wymienianym co kilka dni.
