Masa w układzie elektrycznym to nie ozdobny symbol na schemacie, tylko punkt odniesienia, od którego liczy się napięcia i stabilność pracy całego obwodu. W praktyce od niej zależy, czy pomiary mają sens, czy zasilanie jest czyste oraz czy urządzenie nie łapie zakłóceń. W tym tekście wyjaśniam, jak rozumieć oznaczenie GND, czym różni się ono od uziemienia i neutralnego oraz jak prowadzić masę, żeby uniknąć błędów w domowych i warsztatowych instalacjach.
Najważniejsze rzeczy o masie w układzie elektrycznym
- Masa to wspólny punkt odniesienia napięć, zwykle opisywany jako 0 V, ale nie zawsze połączony z ziemią.
- To nie to samo co uziemienie ochronne ani przewód neutralny w instalacji 230 V.
- Na schematach masa bywa oznaczana różnymi symbolami, więc trzeba patrzeć na cały układ, nie tylko na ikonę.
- Źle poprowadzona masa powoduje spadki napięcia, zakłócenia i błędne pomiary.
- W praktyce najlepiej działa spójny punkt odniesienia, krótkie połączenia i świadomy podział prądów dużych i małych.
Jak rozumieć punkt odniesienia w układzie
Najprościej mówiąc, masa jest miejscem, do którego porównujesz wszystko inne. Napięcie nie istnieje „samo z siebie” jako liczba na przewodzie, tylko jako różnica między dwoma punktami, więc układ potrzebuje wspólnej bazy, od której zaczyna się pomiar. Na schematach taki punkt często oznacza się jako GND, ale w praktyce ważniejsze jest to, jaką rolę pełni w danym obwodzie, niż sam symbol.
W baterii, zasilaczu albo prostym module LED punkt odniesienia bywa wybrany umownie. Często jest nim minus zasilania, ale nie jest to reguła fizyczna, tylko decyzja projektowa. Ja patrzę na to tak: masa to linia zerowa, którą projektant wybiera po to, aby cały układ mówił „tym samym językiem” o napięciach. Jeśli ten punkt zaczyna się przesuwać albo spadać pod obciążeniem, odczyty i działanie układu robią się niepewne.
W praktyce ta zasada ma bardzo prosty skutek: im bardziej stabilny punkt odniesienia, tym lepiej działają pomiary, sterowanie i zasilanie. Kiedy to wiesz, łatwiej odróżnić masę od elementów, które w instalacjach domowych bywają z nią mylone.
Masa, uziemienie i neutralny przewód to różne rzeczy
Tu najczęściej zaczynają się nieporozumienia, zwłaszcza gdy ktoś łączy elektronikę z instalacją domową. W języku codziennym te pojęcia bywają mieszane, ale technicznie pełnią inne funkcje. Dla porządku rozbijam je na prostą tabelę:
| Pojęcie | Rola | Gdzie spotkasz | Na co uważać |
|---|---|---|---|
| Masa układu | Punkt odniesienia napięć i często tor powrotny prądu | Elektronika, sterowniki LED, audio, automatyka | Nie zakładaj, że ma związek z ochroną przeciwporażeniową |
| Uziemienie ochronne PE | Bezpieczeństwo i odprowadzenie prądu uszkodzeniowego | Gniazdka, obudowy metalowe, sprzęt zasilany z sieci | Nie jest „masą sygnałową” i nie powinno się go używać przypadkowo jako przewodu roboczego |
| Przewód neutralny N | Część obwodu prądu przemiennego, przewód roboczy | Instalacje 230 V | Nie traktuj go jak uniwersalnej masy urządzenia |
| Masa obudowy | Ekranowanie i odniesienie dla obudowy lub chassis | Sprzęt audio, zasilacze, urządzenia pomiarowe | Bywa łączona z PE, ale nie zawsze i nie w dowolnym miejscu |
Jeśli pracujesz przy zasilaniu z sieci, ta różnica ma znaczenie bezpieczeństwa, nie tylko porządku w schemacie. W domu najprościej zapamiętać jedną zasadę: masa układu to element logiki obwodu, a PE to element ochrony. Z tym rozróżnieniem dużo łatwiej czytać oznaczenia na płytkach i schematach.

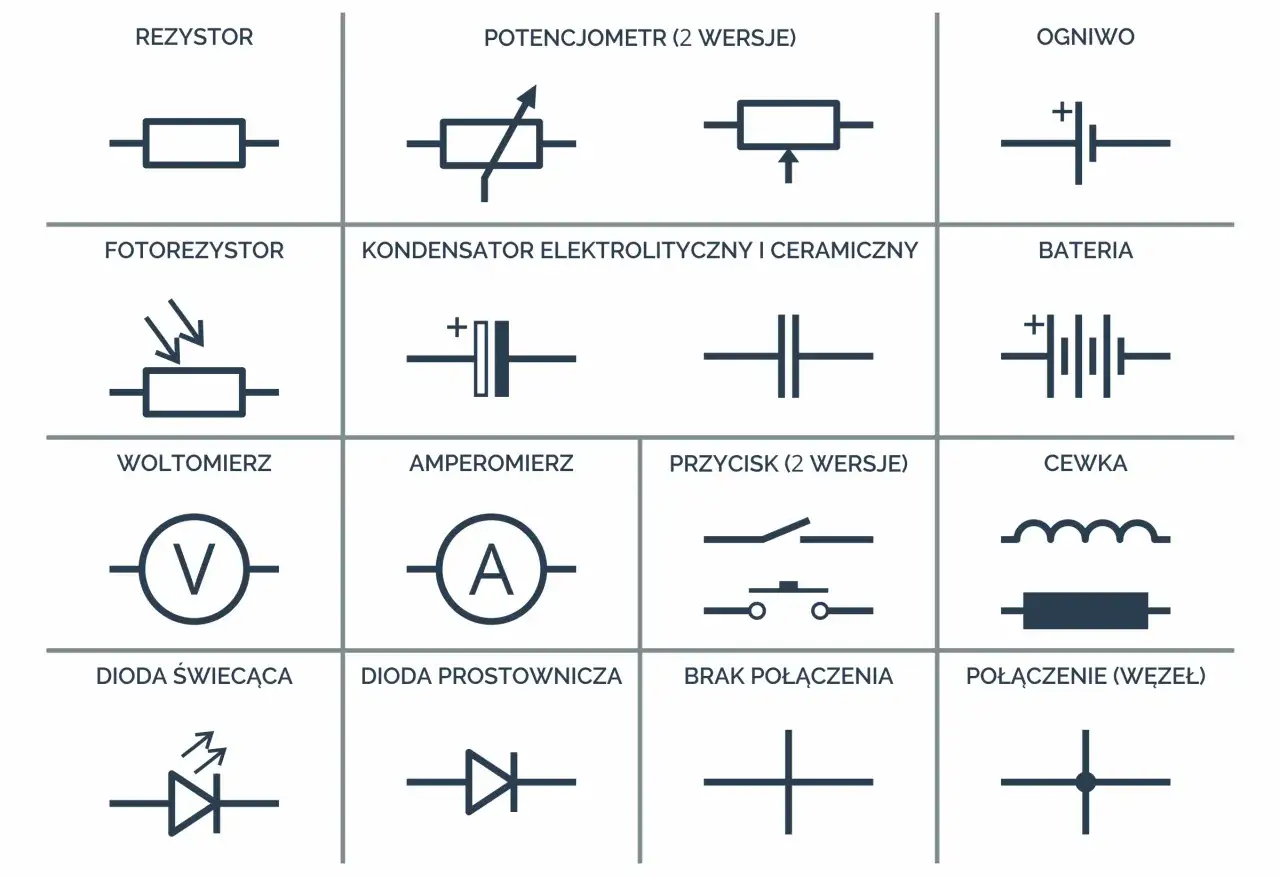

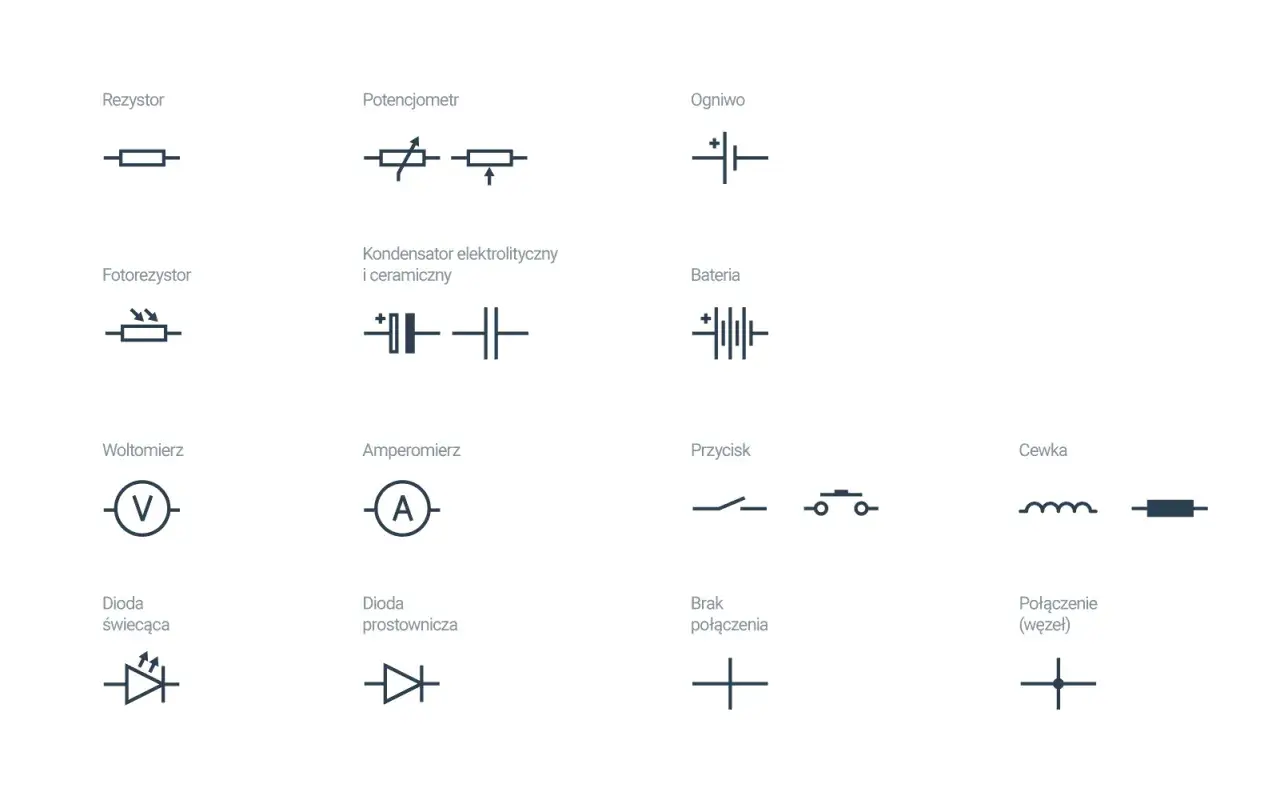

Jak czytać oznaczenia masy na schemacie i płytce
W praktyce symbol masy nie zawsze oznacza dokładnie to samo. Czasem jest to wspólny punkt dla całego zasilania, czasem masa analogowa, czasem tor dla prądów mocy, a czasem odniesienie dla ekranu. Producent projektu może użyć różnych oznaczeń, żeby rozdzielić zakłócenia i uporządkować przepływ prądu.
- Masa analogowa służy obwodom pomiarowym i sygnałowym. Chroni delikatne odczyty przed zakłóceniami z części zasilającej.
- Masa cyfrowa obsługuje logikę, procesory i układy przełączające. Tu pojawiają się szybkie zbocza i większa skłonność do szumu.
- Masa mocy prowadzi większe prądy, na przykład przy silnikach, przetwornicach albo taśmach LED. Jej ścieżka musi być grubsza i krótsza.
- Masa obudowy łączy ekran i chassis. Pomaga odprowadzać zakłócenia, ale nie zawsze powinna być spięta z każdą inną masą w tym samym miejscu.
- Masa wirtualna to sztucznie utworzony punkt odniesienia, zwykle w połowie zasilania. Spotkasz ją w niektórych układach audio i wzmacniaczach operacyjnych.
Najważniejsze jest to, żeby nie zakładać automatycznie, że każdy symbol oznacza ten sam fizyczny przewód. Dwie różne masy mogą zostać połączone dopiero w jednym, kontrolowanym punkcie, właśnie po to, by ograniczyć zakłócenia. Kiedy rozpoznajesz już symbole, warto przejść do tego, jak prowadzi się masę, żeby układ był naprawdę stabilny.
Jak prowadzić masę, żeby układ działał stabilnie
W projektowaniu i montażu najwięcej daje konsekwencja. Dobrze prowadzona masa nie jest przypadkiem, tylko efektem kilku prostych zasad, które naprawdę robią różnicę:
- Prowadź prąd powrotny świadomie. Jeśli zasilasz moduł, pomyśl nie tylko o przewodzie „do przodu”, ale też o drodze powrotu. To ona zamyka obwód.
- Oddziel duże prądy od małych sygnałów. Część mocy nie powinna mieszać się z delikatnym torem pomiarowym, bo wprowadza spadki napięcia i szum.
- Łącz masy w jednym punkcie, gdy układ tego wymaga. W praktyce często sprawdza się połączenie gwiazdowe, zwłaszcza tam, gdzie są różne sekcje zasilania.
- Unikaj długich, cienkich przewodów masowych. Taki przewód sam staje się elementem obwodu i zaczyna wprowadzać spadki napięcia.
- Dbaj o krótkie ścieżki przy układach czułych na zakłócenia. Im krótsza pętla, tym mniejsza podatność na szum elektromagnetyczny.
- Przy ekranach i przewodach sygnałowych decyduj świadomie, gdzie łączysz ekran. Źle podpięty ekran potrafi zrobić więcej szkody niż pożytku.
Dobry przykład to taśmy LED zasilane z jednego końca. Jeśli przewód powrotny ma tylko 0,1 Ω, a przez układ płynie 2 A, spadek napięcia wyniesie już 0,2 V. Przy oświetleniu dekoracyjnym to może oznaczać wyraźnie słabszy koniec taśmy albo różnicę barwy. W elektronice analogowej nawet dziesiątki miliwoltów bywają ważne, więc pozornie drobny błąd w prowadzeniu masy szybko staje się widoczny.
Jeżeli mimo poprawnego schematu układ zachowuje się dziwnie, zwykle problemem nie jest sama masa, tylko któryś z klasycznych błędów montażowych.
Najczęstsze błędy, które robią największą różnicę
W domowych i półprofesjonalnych projektach te same potknięcia wracają zaskakująco często. Najbardziej zdradliwe są:
- Zbyt długi wspólny powrót prądu dla wielu odbiorników. Jeden przewód zaczyna wtedy przenosić wszystko naraz i powoduje spadki napięcia.
- Mieszanie toru mocy z torem sygnałowym bez planu. To typowy powód buczenia w audio, błędów czujników i losowych resetów sterownika.
- Pętla masy, czyli dwa różne połączenia między tymi samymi punktami. Taki układ zbiera zakłócenia i często słychać go jako przydźwięk lub widać jako szum.
- Przypadkowe łączenie obudowy, ekranu i masy roboczej. W jednych urządzeniach to pomaga, w innych tworzy problem zamiast go rozwiązać.
- Pomiar względem niewłaściwego punktu. Multimetr pokaże liczbę, ale niekoniecznie tę, która odpowiada rzeczywistemu odniesieniu układu.
- Zakładanie, że 0 V zawsze znaczy to samo wszędzie. Na końcu długiego przewodu, pod obciążeniem, ten sam punkt może mieć już wyraźnie inny potencjał.
W praktyce największą różnicę robi nie sama „filozofia” projektu, tylko prosty porządek: krótsze przewody, mniej niepotrzebnych połączeń i rozdzielenie tego, co niesie duży prąd, od tego, co ma tylko mierzyć lub sterować. To właśnie w takich sytuacjach wychodzi, czy układ został przemyślany, czy tylko złożony.
Co jeszcze warto wiedzieć przy zasilaczach, izolacji i sprzęcie domowym
W sprzęcie domowym najczęściej spotkasz trzy zjawiska, które dobrze znać, zanim uznasz układ za „wadliwy”. Pierwsze to masa pływająca, czyli układ, który nie ma bezpośredniego połączenia z ziemią. Tak działają liczne zasilacze wtyczkowe i ładowarki: strona niskonapięciowa jest odizolowana od sieci, więc jej punkt odniesienia nie musi być związany z PE.
Drugie zjawisko to masa wirtualna. To nie osobny przewód ochronny, tylko sztucznie utworzony punkt pośredni, dzięki któremu układ może pracować przy zasilaniu pojedynczym, a sygnały mają wygodny punkt odniesienia. Spotyka się to w prostych układach audio, wzmacniaczach operacyjnych i niektórych kontrolerach.
Trzecia rzecz to pętla masy, która w praktyce bardzo często psuje audio, CCTV, wideodomofony albo zestawy smart home. Gdy urządzenia są połączone kilkoma drogami naraz, między punktami odniesienia zaczyna płynąć niechciany prąd. Efekt bywa prosty do rozpoznania: buczenie, trzaski, migotanie albo niestabilne odczyty. W takich przypadkach najpierw sprawdzam topologię połączeń, a dopiero potem wymieniam zasilacz czy moduł.
Jeśli chcesz zapamiętać tylko jedną rzecz, niech będzie ona taka: masa nie jest magicznym „minusem”, tylko świadomie wybranym punktem odniesienia, który musi pasować do konkretnego układu. W domu ma to znaczenie przy LED-ach, zasilaczach, automatyce, audio i każdym sprzęcie, który łączy elektronikę z instalacją elektryczną. Gdy tę różnicę rozumiesz, łatwiej czytać schematy, diagnozować usterki i unikać błędów, które potem trudno odszukać po montażu.
