Sprawdzanie uziemienia to jeden z tych tematów, które łatwo sprowadzić do jednego wyniku w omach, a w praktyce chodzi o coś ważniejszego: czy instalacja ochroni człowieka i sprzęt wtedy, gdy pojawi się uszkodzenie. Dobrze wykonany pomiar rezystancji uziemienia pokazuje nie tylko stan samego uziomu, ale też to, czy cała metoda badania ma sens i daje powtarzalny odczyt. W tym artykule rozkładam temat na metody, kolejność pracy, typowe pułapki i sposób interpretacji wyniku bez zgadywania.
Najważniejsze rzeczy o sprawdzaniu uziemienia w praktyce
- Metodę dobiera się do celu badania, typu instalacji i tego, czy uziom można bezpiecznie odłączyć.
- Klasyczny test 3-punktowy daje najbardziej czytelny obraz pojedynczego uziomu, ale wymaga miejsca na sondy pomocnicze.
- Pomiar cęgowy jest szybki i wygodny, lecz pokazuje pętlę lub układ równoległy, a nie zawsze czystą rezystancję jednego uziomu.
- Ocena rezystywności gruntu metodą 4-punktową przydaje się przede wszystkim przed wykonaniem nowego uziomu.
- W wielu obiektach kontrola instalacji elektrycznej i piorunochronnej jest częścią przeglądu okresowego wykonywanego co najmniej raz na 5 lat.
- Jedna liczba w omach nie wystarcza bez odniesienia do układu sieci, projektu i warunków pomiaru.
Co naprawdę pokazuje wynik badania uziemienia
Ja zawsze zaczynam od rozdzielenia dwóch pytań: co dokładnie mierzę i po co to mierzę. Rezystancja uziemienia nie jest abstrakcyjną liczbą odciętą od instalacji; mówi, jak łatwo prąd uszkodzeniowy albo udarowy ma drogę do ziemi przez konkretny układ połączeń, grunt i uziom.
W praktyce najważniejsze są trzy konteksty: ochrona przeciwporażeniowa, ochrona odgromowa i dokumentacja odbiorowa albo okresowa. W układzie TT wynik trzeba odnieść do działania RCD, czyli wyłącznika różnicowoprądowego, w TN ważna jest ciągłość i impedancja drogi zwarciowej, a przy instalacji odgromowej liczy się całość systemu, nie sam pojedynczy pręt wbity w ziemię.
To też moment, żeby odróżnić rezystancję od rezystywności gruntu. Rezystancja dotyczy konkretnego uziomu lub układu uziemień, a rezystywność opisuje sam grunt i pomaga przewidzieć, czy projekt ma szansę zadziałać. Kiedy to rozróżnienie jest jasne, dobór metody staje się znacznie prostszy.
Kiedy już wiadomo, co ma być mierzone, można dobrać metodę, a to zmienia wynik bardziej, niż wielu właścicieli przypuszcza.
Jakie metody stosuje się w praktyce
Najczęstszy błąd to założenie, że istnieje jeden właściwy sposób na każdy obiekt. W rzeczywistości metoda zależy od tego, czy mogę odłączyć badany element, czy instalacja musi pozostać w pracy i czy interesuje mnie pojedynczy uziom, czy cały układ połączeń.
| Metoda | Kiedy ma sens | Co daje w praktyce | Największe ograniczenie |
|---|---|---|---|
| 3-punktowa, czyli spadku potencjału | Odbiór, diagnostyka i badanie pojedynczego uziomu, gdy można go odłączyć | Najczytelniejszy wynik dla konkretnego uziomu | Wymaga miejsca na sondy pomocnicze i odseparowania badanego elementu |

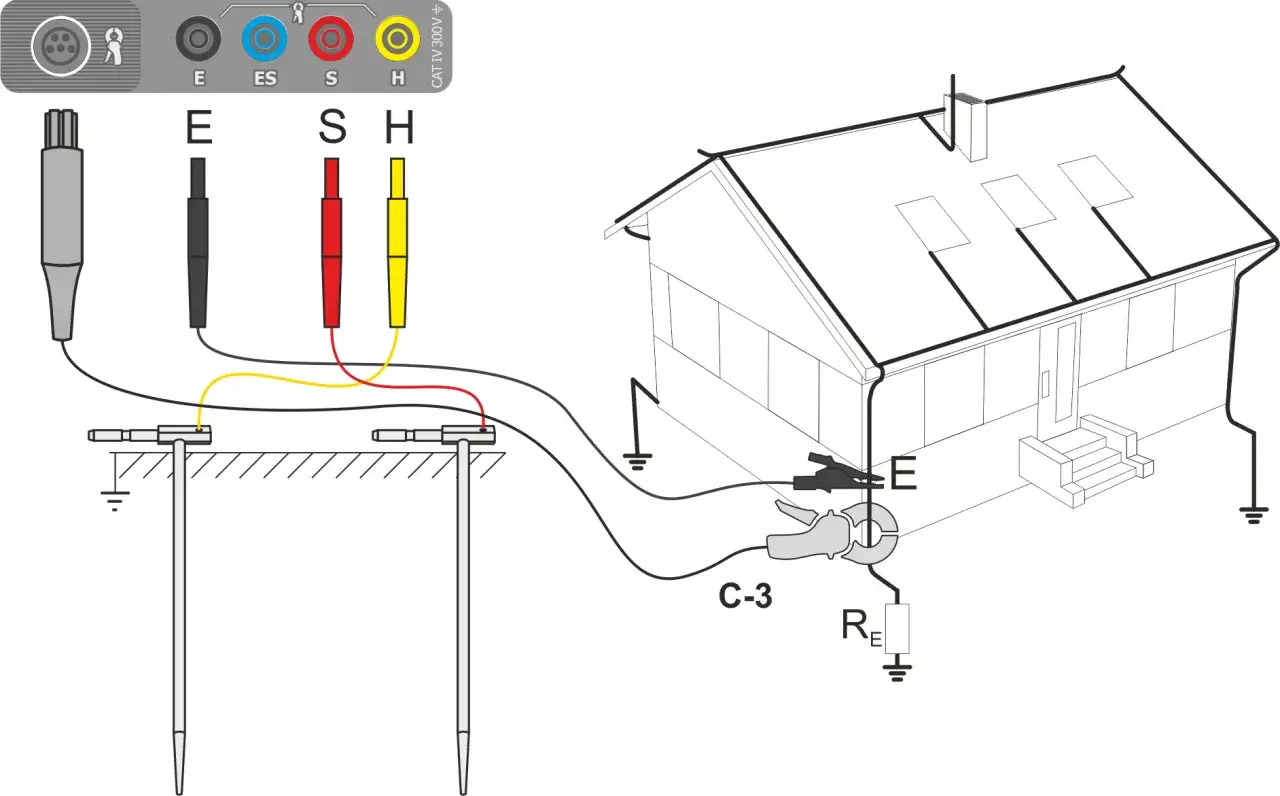

| Selektywna | Rozbudowane instalacje z wieloma równoległymi połączeniami | Pozwala wydzielić konkretną gałąź lub element układu | Wymaga odpowiedniego miernika i poprawnego rozpoznania toru prądu |
| Cęgowa bez sond pomocniczych | Obiekty pracujące, w których nie chcę rozłączać uziemienia ani wbijać sond | Szybka weryfikacja bez przerywania pracy | Nie pokazuje zawsze czystej rezystancji pojedynczego uziomu |
| 4-punktowa, do oceny rezystywności gruntu | Przed wykonaniem nowego uziomu lub przy zmianie warunków gruntu | Pomaga dobrać konstrukcję i lokalizację uziomu | Dotyczy gruntu, a nie gotowej instalacji |

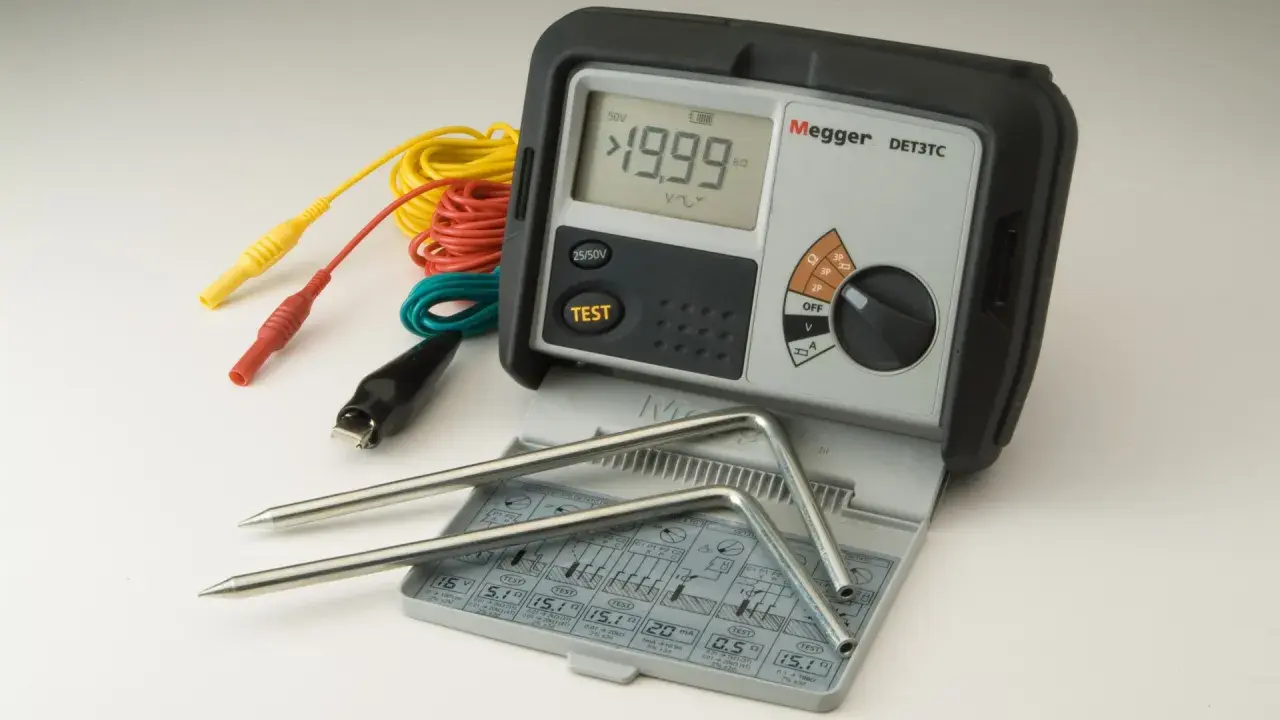

To nie jest zadanie dla zwykłego multimetru. Szukam przyrządu przeznaczonego do pomiarów uziemienia prądem przemiennym, a w obiektach pracujących także funkcji cęgowych, jeśli chcę badania bez rozłączania przewodu. W praktyce liczy się też deklarowana niepewność pomiaru, bo od niej zależy, czy wynik nada się do dokumentacji.
Jeśli projektuję nowy uziom, często zaczynam od oceny gruntu, a dopiero potem przechodzę do samego uziomu. To oszczędza czas i zmniejsza ryzyko, że gotowa instalacja okaże się za słaba tylko dlatego, że teren od początku był trudny.
Gdy metoda jest wybrana, liczy się kolejność pracy. I tu rozjazd między teorią a praktyką bywa największy.
Jak wygląda badanie krok po kroku
Przy klasycznym badaniu najpierw upewniam się, że wiem, co wolno odłączyć, a czego nie. W testach z sondami pomocniczymi badany uziom musi być odseparowany od reszty instalacji, bo inaczej wynik miesza się z równoległymi drogami przewodzenia i przestaje mówić o samym uziomie.
- Sprawdzam schemat układu i identyfikuję badany punkt.
- Oceniam, czy potrzebne jest odłączenie przewodu uziemiającego i czy obiekt może pozostać bezpieczny podczas badania.
- Rozkładam sondy pomocnicze w jednej linii, poza strefą wpływu badanego uziomu.
- Wykonuję odczyt i sprawdzam go po lekkim przesunięciu sondy pomiarowej, zwykle o około 1 m.
- Jeśli wynik zmienia się wyraźnie, zwiększam odległość lub koryguję układ sond.
- Zapisuję warunki, metodę i sam odczyt, bo bez tego trudno porównać badanie za rok.
W wielu przypadkach 20 m bywa dobrym punktem startowym dla ustawienia sond, ale przy większych elektrodach albo głębszych uziomach trzeba dać sobie więcej przestrzeni. Tu nie ma miejsca na skróty, bo zbyt blisko ustawione sondy potrafią kompletnie zafałszować wynik.
W metodzie cęgowej kolejność jest krótsza, ale zasada ta sama: najpierw rozumiem tor prądu, dopiero potem patrzę na liczby. Tu warto pamiętać, że miernik pokazuje pętlę lub układ równoległy, a nie zawsze czystą rezystancję jednego uziomu.
Jeśli robię test po deszczu albo po długiej suszy, nie traktuję wyniku jako lepszego albo gorszego bez kontekstu. Zmieniam się warunki gruntu, a wraz z nimi zachowanie całego układu.
Kolejny krok to sprawdzenie, co najłatwiej psuje wiarygodność odczytu.
Co najczęściej fałszuje pomiar
Najwięcej problemów widzę nie w samym mierniku, tylko w otoczeniu pomiaru. Grunt zmienia parametry z wilgotnością i temperaturą, a strefy wpływu sond mogą się na siebie nakładać, jeśli ktoś ustawi je zbyt blisko badanego uziomu.
- Za mały odstęp między sondami powoduje, że odczyt jest zawyżony albo niestabilny.
- Równoległe połączenia mogą zaniżyć wynik, jeśli nie wiadomo, które elementy są dołączone do układu.
- Korozja i luźne zaciski psują kontakt, więc miernik pokazuje problem z połączeniem, a nie z samym uziomem.
- Pomiar bez uwzględnienia warunków gruntu bywa mylący po suszy, ulewie albo przy zamarzniętej ziemi.
- Nieodpowiedni przyrząd daje wynik, ale nie zawsze taki, który da się obronić w protokole.
To jest ważne także przy starych instalacjach w domach i budynkach usługowych. Czasem właściciel widzi tylko liczbę, a ja widzę przede wszystkim warunki, w których ta liczba powstała. Jeśli ktoś porównuje dwa wyniki zebrane w różnych porach roku, bez tej informacji łatwo wyciągnąć błędny wniosek.
Dlatego na tym etapie nie pytam jeszcze, czy wynik jest dobry. Najpierw sprawdzam, czy w ogóle jest wiarygodny. Dopiero potem ma sens interpretacja w konkretnym obiekcie.
To prowadzi do najważniejszej rzeczy: co wynik naprawdę znaczy w domu, firmie i instalacji odgromowej.
Jak interpretuję wynik i co wpisuję do protokołu
Nie ma jednego uniwersalnego progu, który zamyka temat dla wszystkich instalacji. Ja patrzę na wynik przez pryzmat układu sieci, przeznaczenia obiektu i dokumentacji projektowej, bo to właśnie one mówią, co ten odczyt ma potwierdzić.
| Sytuacja | Na co patrzę | Co robię z wynikiem |
|---|---|---|
| Dom jednorodzinny lub mały budynek | Czy uziom i połączenia wyrównawcze są spójne, a ochrona działa zgodnie z założeniami | Porównuję z wcześniejszymi pomiarami i sprawdzam stan połączeń, a nie tylko samą liczbę |
| Obiekt firmowy lub usługowy | Czy instalacja ma wiele równoległych dróg uziemienia i czy nie zaburzają one odczytu | Wybieram metodę, która odseparuje badany fragment, albo wykonuję pomiar selektywny |
| Instalacja odgromowa | Czy cały system odprowadzi impuls do gruntu bez niepotrzebnego wzrostu napięcia dotykowego | Oceniam wynik razem z połączeniami wyrównawczymi i układem ochrony, nie w oderwaniu od reszty |
| Nowy uziom przed odbiorem | Czy grunt i geometria uziomu dają szansę na wymagany efekt | Jeśli wynik jest zbyt wysoki, wracam do projektu: długości, liczby elektrod i miejsca posadowienia |
Do protokołu wpisuję nie tylko sam odczyt, ale też metodę, warunki otoczenia, identyfikację badanego uziomu i informację, czy instalacja była rozłączana. To właśnie te dane sprawiają, że wynik ma wartość za rok, a nie tylko w dniu badania.
W praktyce szczególnie cenię powtarzalność. Jeśli kolejne pomiary zrobione tą samą metodą i w podobnych warunkach zaczynają się rozjeżdżać, to zwykle sygnał, że coś się dzieje z połączeniem, korozją albo samym gruntem.
Na koniec zostaje najpraktyczniejsza część: co zrobić, gdy pierwszy odczyt budzi wątpliwości.
Co robię, gdy pierwszy odczyt budzi wątpliwości
Jeżeli wynik wygląda podejrzanie, nie próbuję go ratować jednym dodatkowym odczytem. Najpierw sprawdzam ustawienie sond, zaciski, ciągłość przewodów i to, czy nie mierzę przez przypadkową drogę równoległą.
Gdy test cęgowy i klasyczny dają wyraźnie różne wartości, traktuję to jako sygnał do weryfikacji, a nie do wyboru wygodniejszej liczby. Często pomaga prosty powrót do punktu wyjścia: ponowny odczyt po zmianie położenia sond, sprawdzenie gruntu i porównanie wyniku z wcześniejszymi zapisami.
Właśnie tak rozumiem cały ten proces: nie jako jednorazowy odczyt, lecz jako uporządkowane sprawdzenie, czy droga ochronna naprawdę działa. Sam pomiar rezystancji uziemienia ma sens tylko wtedy, gdy jest powiązany z układem sieci, warunkami gruntu i dokumentacją, bo dopiero wtedy wynik mówi coś użytecznego o bezpieczeństwie instalacji.
