W praktyce o tym, czy układ działa stabilnie, cicho i bezawaryjnie, często decyduje nie sam schemat, ale właściwie dobrany kondensator. Rodzaje kondensatorów różnią się materiałem dielektryka, polaryzacją, stratami, trwałością i zachowaniem w wysokiej temperaturze, więc ten sam element może świetnie sprawdzić się w zasilaczu, a zupełnie nie nadawać się do toru sygnałowego. Poniżej porządkuję temat tak, żeby łatwo było zrozumieć, czym różnią się poszczególne typy i który z nich wybrać do konkretnego zastosowania w domu, warsztacie albo elektronice użytkowej.
Najważniejsze informacje na start
- W codziennej elektronice najczęściej spotyka się kondensatory ceramiczne, elektrolityczne, foliowe, tantalowe, bezpieczeństwa X/Y oraz superkondensatory.
- Najpierw sprawdza się przeznaczenie układu: filtracja zasilania, sprzęganie sygnału, praca przy 230 V czy magazynowanie energii.
- Polaryzacja ma znaczenie - kondensator elektrolityczny lub tantalowy zwykle trzeba wlutować w odpowiednim kierunku.
- W układach zasilających liczą się nie tylko pojemność i napięcie, ale też ESR, ripple current i temperatura pracy.
- Do stabilnych, małosygnałowych aplikacji często lepszy jest kondensator foliowy albo ceramiczny klasy C0G/NP0 niż popularny X7R.
- Przy sieci 230 V nie stosuje się zwykłych zamienników, tylko elementy z odpowiednią klasą bezpieczeństwa.

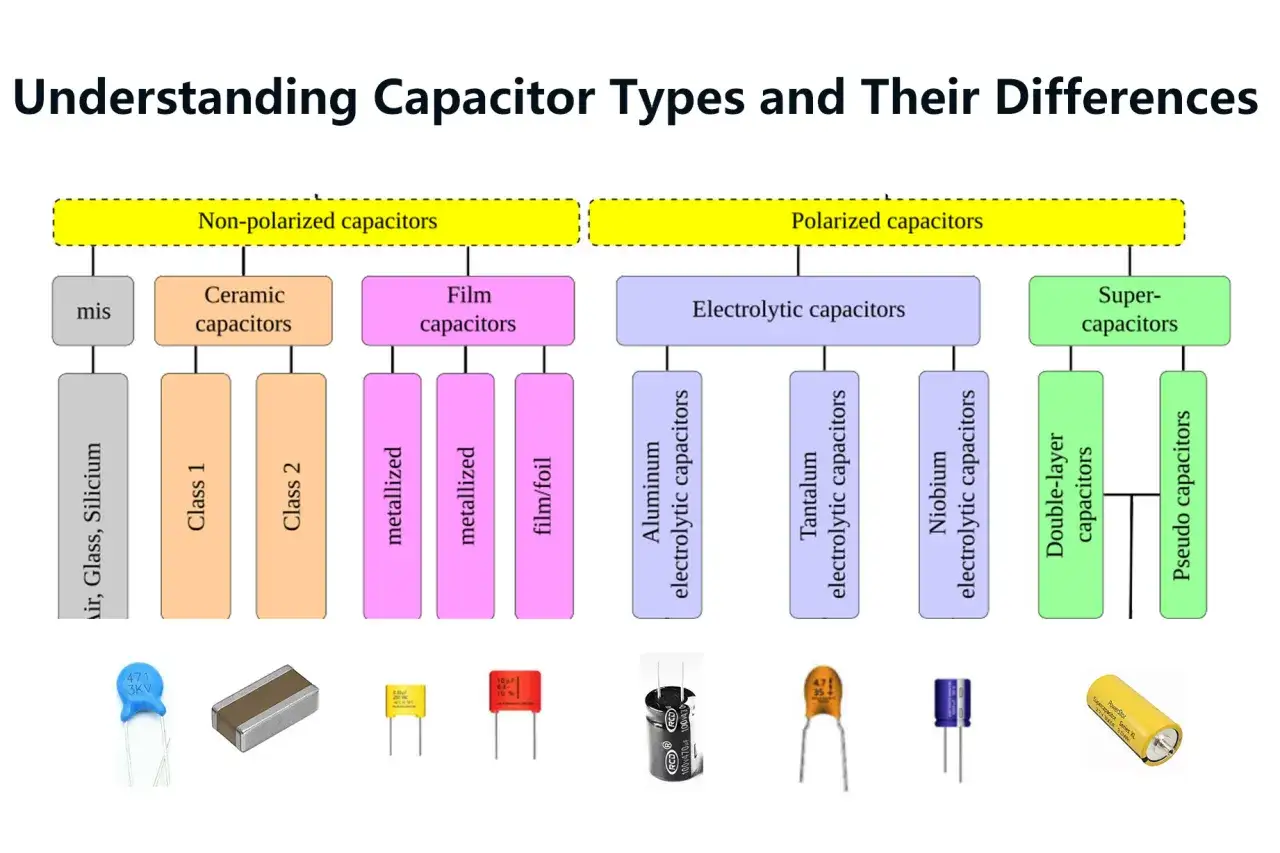

Jak czytać podział kondensatorów bez zbędnego chaosu
Ja zwykle zaczynam od prostego podziału: z czego kondensator jest zrobiony, czy jest spolaryzowany i do czego ma pracować. To ważniejsze niż sama nazwa handlowa, bo dwa elementy o podobnej pojemności mogą zachowywać się zupełnie inaczej pod obciążeniem. W praktyce liczą się przede wszystkim: pojemność, napięcie znamionowe, tolerancja, ESR, upływność, dopuszczalny prąd tętnień i zakres temperatury.
W domu i w typowych urządzeniach spotykam najczęściej trzy scenariusze: odsprzęganie układów scalonych, wygładzanie zasilania oraz praca przy napięciu sieciowym. Każdy z nich premiuje inny typ elementu, dlatego sam napis „10 µF” niczego jeszcze nie rozstrzyga. Dopiero połączenie parametrów z zastosowaniem pokazuje, czy kondensator będzie trwały, czy tylko „jakoś zadziała”.
Jeśli chcesz myśleć o tym praktycznie, wystarczy zapamiętać jedno: dobiera się nie „najmocniejszy” kondensator, ale taki, który dobrze znosi konkretny rodzaj obciążenia. To prowadzi wprost do najpopularniejszych rodzin i ich rzeczywistych zastosowań.
Najczęściej spotykane typy i ich miejsce w układzie
W codziennej elektronice nie ma jednej uniwersalnej konstrukcji. Każda rodzina ma inny kompromis między rozmiarem, kosztem, stabilnością i odpornością na obciążenie. Poniższe zestawienie pokazuje to najprościej, jak się da.
| Typ | Mocna strona | Ograniczenie | Typowe zastosowanie |
|---|---|---|---|
| Ceramiczny | Mały, tani, niski ESR i niska indukcyjność | W klasach „pojemnościowych” bywa mniej stabilny pod napięciem i temperaturą | Odsprzęganie układów scalonych, filtry, szybkie impulsy |
| Elektrolityczny aluminiowy | Duża pojemność w rozsądnej cenie | Spolaryzowany, ma ograniczoną żywotność i wyższe straty | Wygładzanie zasilaczy, magazynowanie energii w sekcji zasilania |
| Tantalowy / polimerowy | Kompaktowy format, dobra stabilność parametrów | Wymaga ostrożnego doboru i poprawnego deratingu | Elektronika kompaktowa, sprzęt przenośny, zasilanie punktowe |
| Foliowy | Bardzo dobre zachowanie w sygnale AC, niskie straty | Większy gabaryt i wyższy koszt | Audio, obwody precyzyjne, układy impulsowe, snubbery |
| Bezpieczeństwa X/Y | Przeznaczony do pracy przy sieci i zakłóceniach EMI | Nie jest zamiennikiem dowolnego kondensatora | Filtry przeciwzakłóceniowe w urządzeniach 230 V |
| Superkondensator | Ogromna pojemność i szybkie ładowanie/rozładowanie | Bardzo niskie napięcie na ogniwo, nie zastępuje baterii | Krótkie podtrzymanie, odzysk energii, buforowanie |
Kondensatory ceramiczne
To najczęstszy wybór do odsprzęgania zasilania przy układach scalonych. Są małe, tanie i mają bardzo niski ESR oraz ESL, więc dobrze gaszą szybkie zakłócenia. W praktyce klasy C0G/NP0 wybiera się tam, gdzie liczy się stabilność, a klasy X7R, X5R czy Y5V tam, gdzie ważniejsza jest duża pojemność w małej obudowie. Ja traktuję je jako pierwszy wybór do krótkich, szybkich impulsów, ale nie jako automatycznie najlepszy wybór do wszystkiego.
Najczęstszy haczyk polega na tym, że ceramiczny kondensator o wysokiej pojemności nominalnej potrafi realnie tracić część wartości pod napięciem stałym i przy zmianach temperatury. To szczególnie ważne w przetwornicach i zasilaczach impulsowych, gdzie „na papierze” wszystko wygląda dobrze, a w praktyce pojemność bywa niższa niż oczekujesz.

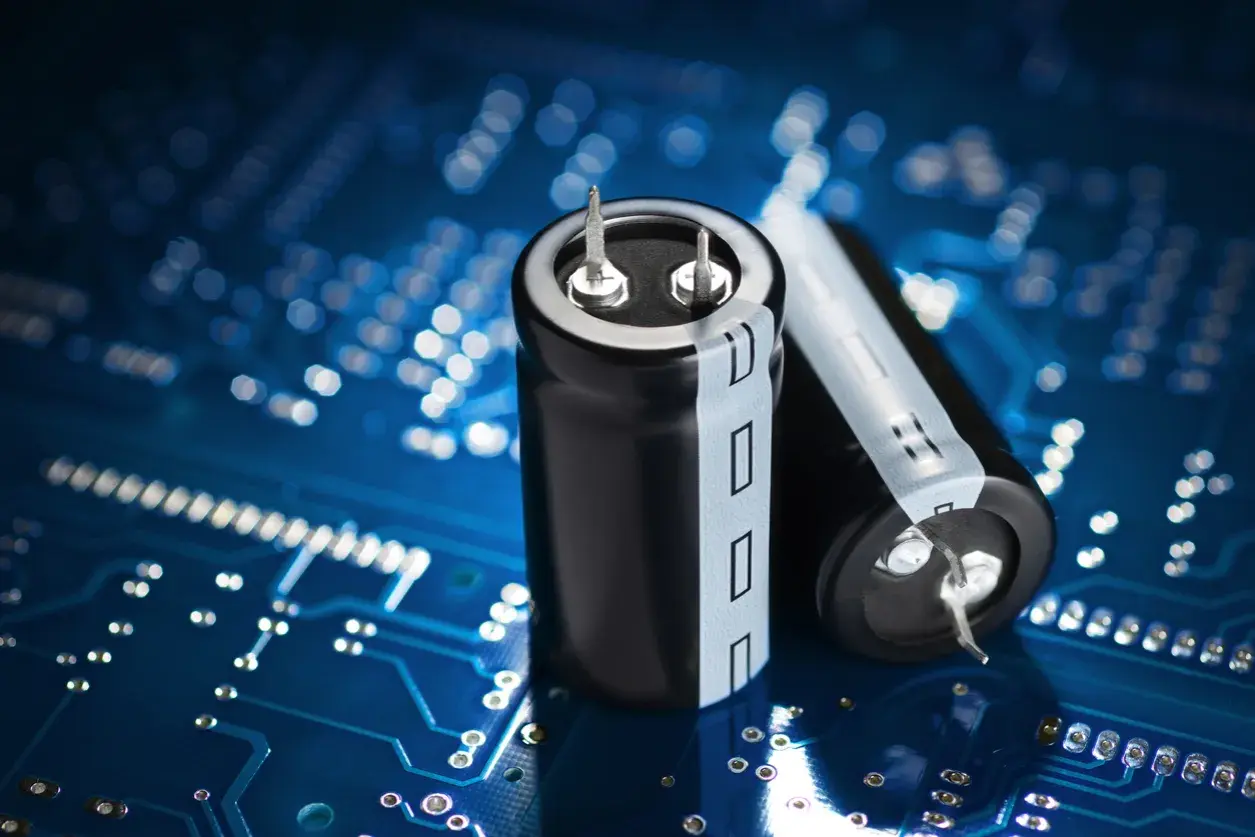

Kondensatory elektrolityczne aluminiowe
Tu dostajesz dużą pojemność w rozsądnej cenie, dlatego ten typ dominuje w zasilaczach i w układach, które muszą wygładzać tętnienia. Są spolaryzowane, więc kierunek wlutowania ma znaczenie. Jeśli przewróci się polaryzacja albo napięcie pracy będzie zbyt bliskie granicy, ryzyko awarii rośnie bardzo szybko.
W sprzęcie domowym spotkasz je w zasilaczach LED, wzmacniaczach audio, routerach, monitorach i sterownikach. Ich słabszą stroną jest starzenie, zależność od temperatury i prądu tętnień. Właśnie dlatego w sekcjach zasilania nie wystarczy patrzeć na pojemność - trzeba jeszcze sprawdzić, jaką temperaturę i jakie obciążenie prądowe dany egzemplarz ma wytrzymać.
Kondensatory tantalowe i polimerowe
Te elementy wybiera się wtedy, gdy liczy się kompaktowy rozmiar i dość przewidywalne parametry. Tantal bywa ceniony za małe gabaryty, a wersje polimerowe za niski ESR i lepszą pracę przy większych częstotliwościach. To dobry kierunek w elektronice przenośnej, małych modułach zasilania i gęsto upakowanych płytkach.
Nie traktuję ich jednak jako „lepszej wersji elektrolitu” bez zastrzeżeń. Wymagają poprawnego deratingu napięcia i sensownego zapasu, bo przy złym doborze mogą reagować gorzej niż prostsze rozwiązania. W praktyce ich przewaga pojawia się tam, gdzie przestrzeń jest ograniczona, a stabilność parametrów ma większe znaczenie niż najniższy koszt.
Kondensatory foliowe i bezpieczeństwa
Foliowe dobrze wypadają w torach sygnałowych, w audio i w układach, które pracują przy wyższych napięciach lub impulsach. Mają niskie straty i dobrą powtarzalność, dlatego chętnie stosuje się je tam, gdzie zależy mi na czystszym zachowaniu w czasie, a nie tylko na samej pojemności. Minusem jest większy rozmiar, który w małych obudowach szybko staje się realnym ograniczeniem.
Osobną kategorią są kondensatory bezpieczeństwa X i Y. To nie jest zwykły kondensator „do wszystkiego”, tylko element przewidziany do pracy w konkretnym miejscu filtra przeciwzakłóceniowego po stronie sieci. W urządzeniach zasilanych z 230 V nie ma tu miejsca na przypadkową zamianę, bo dobór klasy bezpieczeństwa ma bezpośredni wpływ na ochronę użytkownika i niezawodność całego sprzętu.
Przeczytaj również: Rezystancja - Co to jest? Jak mierzyć i kiedy jest problem?
Superkondensatory
Superkondensator wybiera się wtedy, gdy potrzeba bardzo dużej pojemności, ale tylko na krótkie podtrzymanie energii. To nie jest zamiennik baterii ani klasycznego kondensatora filtrującego w każdym zasilaczu. Jego mocną stroną jest szybkie ładowanie i oddawanie energii, a słabością - niskie napięcie robocze pojedynczego ogniwa i konieczność bardzo ostrożnego zarządzania ładowaniem.
W praktyce może się przydać do krótkiego podtrzymania pamięci, zegara czasu rzeczywistego, małych systemów buforowych lub odzysku energii w prostych układach. To niszowa, ale bardzo użyteczna grupa, jeśli dokładnie wiesz, czego od niej oczekujesz.
Znając podstawowe rodziny, łatwiej przejść do pytania, które najczęściej pojawia się przy realnym zakupie: co sprawdzi się w konkretnym urządzeniu, a co będzie tylko teoretycznie dobre.
Jak dobrać typ do domowych i warsztatowych zastosowań
Ja najczęściej dobieram kondensator od końca, czyli od funkcji. Najpierw pytam: czy element ma filtrować zasilanie, przenosić sygnał, tłumić zakłócenia, czy może pracować przy sieci? Dopiero potem patrzę na pojemność. Dzięki temu unika się bardzo częstego błędu, czyli kupowania „pasującej liczby mikrofaradów”, ale niepasującej technologii.
- Do odsprzęgania przy mikrokontrolerze lub układzie logicznym zwykle wybieram ceramiczny MLCC, najlepiej blisko nóżek zasilania.
- Do wygładzania wyjścia zasilacza impulsowego dobry jest zestaw: elektrolit low-ESR plus kilka ceramicznych przy odbiornikach.
- Do toru audio i sprzęgania sygnału lepiej sprawdza się folia albo starannie dobrany elektrolit, jeśli gabaryt ma znaczenie.
- Do urządzeń podłączanych do 230 V stosuję wyłącznie kondensatory z klasą bezpieczeństwa X lub Y.
- Do krótkiego podtrzymania energii i buforowania wybieram superkondensator, ale tylko wtedy, gdy napięcie i ładowanie są pod pełną kontrolą.
W domu ta logika działa równie dobrze jak w elektronice przemysłowej. Zasilacz LED w suficie, sterownik rolet, domofon, router czy prosty wzmacniacz audio to nie są abstrakcyjne przykłady - każdy z tych sprzętów premiuje trochę inny typ elementu. Właśnie dlatego ja wolę myśleć o zastosowaniu niż o samej nazwie katalogowej.
Jeżeli mam wskazać jedną praktyczną zasadę, to brzmi ona tak: im bardziej układ jest szybki, czuły albo związany z siecią, tym mniej miejsca na przypadkowy kompromis. A to prowadzi do błędów, które najczęściej widzę przy amatorskich naprawach i projektach.
Najczęstsze błędy przy doborze i montażu
Najwięcej problemów nie robi sam kondensator, tylko jego złe użycie. Widziałem wiele napraw, w których wymieniano element „na oko”, a potem układ nadal działał niestabilnie albo padał po kilku tygodniach. Poniżej są błędy, które pojawiają się najczęściej.
- Ignorowanie polaryzacji - dotyczy elektrolitów i tantalów, a błąd bywa kosztowny już przy pierwszym uruchomieniu.
- Zbyt mały zapas napięcia - kondensator z nominalnym napięciem „na styk” pracuje gorzej i szybciej się starzeje.
- Brak uwzględnienia ESR - w zasilaczach i przetwornicach wysoki ESR potrafi zepsuć filtrację mimo poprawnej pojemności.
- Mylenie klas ceramiki - C0G/NP0 i X7R to nie jest to samo, nawet jeśli obudowa wygląda identycznie.
- Wybór elementu bez uwzględnienia temperatury pracy - przy wyższej temperaturze wiele kondensatorów traci żywotność szybciej, niż sugeruje sama karta katalogowa.
- Użycie zwykłego kondensatora zamiast bezpieczeństwa X/Y w układzie sieciowym - tego po prostu nie wolno robić.
Warto też pamiętać o prądzie tętnień. To parametr, który początkujący często pomijają, a właśnie on decyduje, czy kondensator w zasilaczu nie będzie się nadmiernie grzał. Jeśli element ma pracować długo i stabilnie, nie wystarczy, że „ma dobrą pojemność” - musi jeszcze dobrze znosić realne warunki pracy.
Żeby nie zgadywać, warto nauczyć się czytać oznaczenia na obudowie i w nocie katalogowej. To zwykle oszczędza więcej czasu niż wymiana kolejnych przypadkowych elementów.
Jak czytać oznaczenia na obudowie i w nocie katalogowej
Na obudowie kondensatora często widać tylko część informacji, dlatego noty katalogowe są tu ważniejsze niż sam nadruk. Ja szukam kilku konkretnych rzeczy: pojemności, napięcia, tolerancji, temperatury pracy i ewentualnej klasy bezpieczeństwa. Reszta parametrów staje się istotna wtedy, gdy element ma pracować w trudniejszych warunkach.
| Oznaczenie | Co oznacza | Na co patrzeć w praktyce |
|---|---|---|
| 100 nF / 0,1 µF | Pojemność | Czy wartość pasuje do funkcji, a nie tylko do schematu |
| 16 V / 50 V / 400 V | Napięcie znamionowe | Czy jest zapas względem realnego napięcia w układzie |
| C0G / NP0 | Stabilna klasa ceramiki | Najlepsza tam, gdzie liczy się mała zmiana parametrów |
| X7R / X5R / Y5V | Ceramika o większej pojemności, ale mniejszej stabilności | Czy spadek pojemności pod napięciem i temperaturą jest akceptowalny |
| 105°C | Temperatura znamionowa pracy | Czy element wytrzyma warunki wewnątrz obudowy lub zasilacza |
| X2 / Y2 | Klasa bezpieczeństwa do pracy przy sieci | Czy kondensator nadaje się do filtrów EMI w urządzeniach 230 V |
| Pasek na obudowie elektrolitu | Oznaczenie bieguna ujemnego | Bezpieczny montaż zgodnie z polaryzacją |
W nocie katalogowej zwracam jeszcze uwagę na ESR, upływność, dopuszczalny prąd tętnień i szacowaną trwałość. To właśnie te dane pokazują, czy dany egzemplarz nada się do pracy ciągłej, czy tylko do spokojnej filtracji w mało wymagającym układzie. Jeśli któryś z tych parametrów jest pominięty albo niejasny, ja traktuję to jako sygnał ostrzegawczy, zwłaszcza przy sprzęcie zasilanym z sieci.
To już wystarcza, żeby wybierać rozsądnie, ale na koniec zostaje najważniejsze: które rozwiązania naprawdę warto mieć w głowie, gdy projektujesz albo naprawiasz sprzęt w domu.
Co naprawdę warto zapamiętać przy wyborze kondensatora do konkretnego projektu
- Do szybkiego odsprzęgania i małych obudów najczęściej wygrywa ceramiczny MLCC.
- Do dużej pojemności w zasilaniu najczęściej sprawdza się elektrolit, najlepiej dobrany także pod ESR i temperaturę.
- Do stabilnego toru sygnałowego i precyzyjnych zastosowań sens ma folia albo ceramika klasy C0G/NP0.
- Do urządzeń sieciowych używa się wyłącznie kondensatorów z odpowiednią klasą bezpieczeństwa.
- Do krótkiego podtrzymania energii superkondensator jest bardzo użyteczny, ale wymaga pilnowania napięcia i sposobu ładowania.
Jeśli miałbym zostawić jedną praktyczną zasadę, to brzmi ona tak: najpierw określ warunki pracy, potem wybierz technologię, a dopiero na końcu pojemność. W elektronice domowej to podejście działa lepiej niż szukanie „najbardziej uniwersalnego” elementu, bo uniwersalne bywa tylko na papierze. Gdy patrzysz na kondensator przez pryzmat zastosowania, dużo łatwiej uniknąć przegrzewania, niestabilności i niepotrzebnych awarii.
