Układ TN-C to jeden z tych tematów elektrycznych, które brzmią technicznie, ale w praktyce decydują o bezpieczeństwie całego domu. W tym artykule wyjaśniam, jak działa taki system, gdzie nadal się go spotyka, jakie ma ograniczenia i kiedy modernizacja do nowszego rozwiązania ma sens. To wiedza przydatna zarówno przy remoncie starej instalacji, jak i przy ocenie tego, co faktycznie kryje się w rozdzielnicy.
Najważniejsze rzeczy, które warto wiedzieć o układzie TN-C
- W układzie TN-C przewód PEN pełni jednocześnie funkcję ochronną i neutralną.
- Najczęściej spotyka się go w starszych budynkach i w części starszych odcinków zasilania.
- Największym ryzykiem jest przerwanie przewodu PEN, bo może to podnieść potencjał obudów urządzeń.
- W czystym TN-C nie stosuje się wyłączników różnicowoprądowych w taki sposób jak w nowoczesnych instalacjach.
- W praktyce modernizacja zwykle prowadzi do układu TN-C-S, czyli rozdziału PEN na PE i N.
Jak działa układ TN-C i z czego się składa
W układzie TN-C przewód PEN łączy funkcję neutralną i ochronną. To oznacza, że jeden przewód odpowiada jednocześnie za powrót prądu roboczego i za ochronę metalowych obudów urządzeń przed pojawieniem się niebezpiecznego napięcia. W instalacji jednofazowej zwykle mamy dwa przewody, a w trójfazowej cztery: L1, L2, L3 oraz PEN.
Technicznie rzecz biorąc, punkt neutralny źródła jest uziemiony, a części przewodzące dostępne są połączone z tym punktem właśnie przez przewód ochronno-neutralny. Dawniej taki układ bywał potocznie nazywany zerowaniem, ale to uproszczenie nie oddaje całej logiki działania instalacji. Najważniejsze jest tu zachowanie ciągłości PEN, bo od niej zależy skuteczność ochrony.
Z praktyki wiem, że ten detal bywa bagatelizowany. A to właśnie jeden przewód bierze na siebie dwa zadania, więc jego stan techniczny ma większe znaczenie niż w nowocześniejszych układach z osobnym PE i N. To prowadzi wprost do pytania, gdzie taki system nadal spotyka się w budynkach i dlaczego nie zniknął całkowicie.
Gdzie spotyka się go dziś najczęściej
TN-C nie jest dziś pierwszym wyborem w nowych instalacjach wewnętrznych, ale nadal pojawia się w realnych obiektach. Najczęściej spotkasz go w:
- starszych blokach i kamienicach,
- starych domach jednorodzinnych bez pełnej modernizacji,
- odcinkach zasilania sprzed rozdziału PEN,
- części starszych pionów i rozdzielnic budynkowych,
- obiektach gospodarczych i warsztatowych, gdzie instalacja była rozbudowywana etapami.
W praktyce najczęściej mam do czynienia nie z „czystym” nowym TN-C, ale z instalacją, która historycznie została tak wykonana i nigdy nie przeszła porządnej przebudowy. To ważne rozróżnienie, bo od tego zależy, czy można tylko poprawić fragment układu, czy trzeba planować szerszą modernizację. A skoro mowa o modernizacji, warto najpierw uczciwie nazwać mocne i słabe strony tego rozwiązania.
Co daje, a co komplikuje w codziennej eksploatacji
Układ TN-C powstał jako rozwiązanie praktyczne: miał być prostszy i bardziej ekonomiczny. Mniej żył w kablu oznaczało niższy koszt materiału, prostszy montaż i mniejszą liczbę połączeń. To były argumenty ważne zwłaszcza wtedy, gdy instalacje projektowano według innych standardów niż dziś.
| Zaleta | Co to oznacza w praktyce | Ograniczenie |
|---|---|---|
| Mniej przewodów | Prostsze prowadzenie kabli i niższy koszt instalacji | Jeden przewód obsługuje dwie funkcje, więc jego awaria jest groźniejsza |
| Sprawdzone w starszych sieciach | Pasuje do historycznie budowanych układów zasilania | Trudniej go sensownie rozbudowywać pod współczesne wymagania |
| Mniej elementów do wykonania | Prostsza topologia w starszej instalacji | Rozdział PEN i późniejsza ochrona muszą być wykonane bardzo konsekwentnie |
Najważniejszy problem nie polega na samej oszczędności materiału, tylko na tym, że przerwanie lub poluzowanie PEN może od razu przełożyć się na zagrożenie porażeniowe. Do tego dochodzi kwestia współczesnych urządzeń, które są bardziej wrażliwe na jakość ochrony i poprawny układ przewodów. W praktyce to właśnie te ograniczenia sprawiają, że przy remoncie patrzy się dalej niż na samą liczbę żył w kablu.
TN-C, TN-C-S i TN-S w jednym zestawieniu
To porównanie jest potrzebne, bo w rozmowie o instalacjach te trzy oznaczenia często się mieszają. A różnica jest konkretna: chodzi o to, czy przewód ochronny i neutralny są wspólne, czy rozdzielone, i w którym miejscu następuje ten podział.
| Układ | Jak wygląda przewodowo | RCD | Typowe zastosowanie | Praktyczny komentarz |
|---|---|---|---|---|
| TN-C | PEN pełni funkcję ochronną i neutralną w całej instalacji | Nie stosuje się go w standardowy sposób w czystym TN-C | Starsze instalacje i starsze odcinki sieci | Najprostszy historycznie, ale najmniej wygodny przy modernizacji |
| TN-C-S | Do budynku dochodzi PEN, a dalej następuje rozdział na PE i N | Można stosować po stronie rozdzielonej | Najczęstszy kompromis przy modernizacji domu lub budynku | To zwykle docelowy wariant przy remoncie |
| TN-S | PE i N są rozdzielone od początku instalacji | Tak, to naturalne środowisko dla RCD | Nowe instalacje i nowoczesne budynki | Najczytelniejsze i najwygodniejsze rozwiązanie eksploatacyjne |
Jeśli miałbym wskazać praktyczny punkt odniesienia dla domu, to powiedziałbym tak: TN-C-S jest najczęściej sensownym celem modernizacji, a TN-S jest rozwiązaniem najbardziej komfortowym tam, gdzie da się je od początku zaprojektować. To jednak nie dzieje się samo, bo przejście z jednego układu do drugiego trzeba wykonać technicznie poprawnie.
Jak modernizować starą instalację bez prowizorki
Najgorsze, co widzę w starszych domach, to próby „naprawy” instalacji kilkoma dodatkowymi mostkami i przypadkowo dołożonym osprzętem. To rzadko daje realną poprawę. Ja patrzę na modernizację w kilku krokach:
- Najpierw ustala się, gdzie faktycznie przebiega przewód PEN i czy jego przekrój spełnia wymagania techniczne.

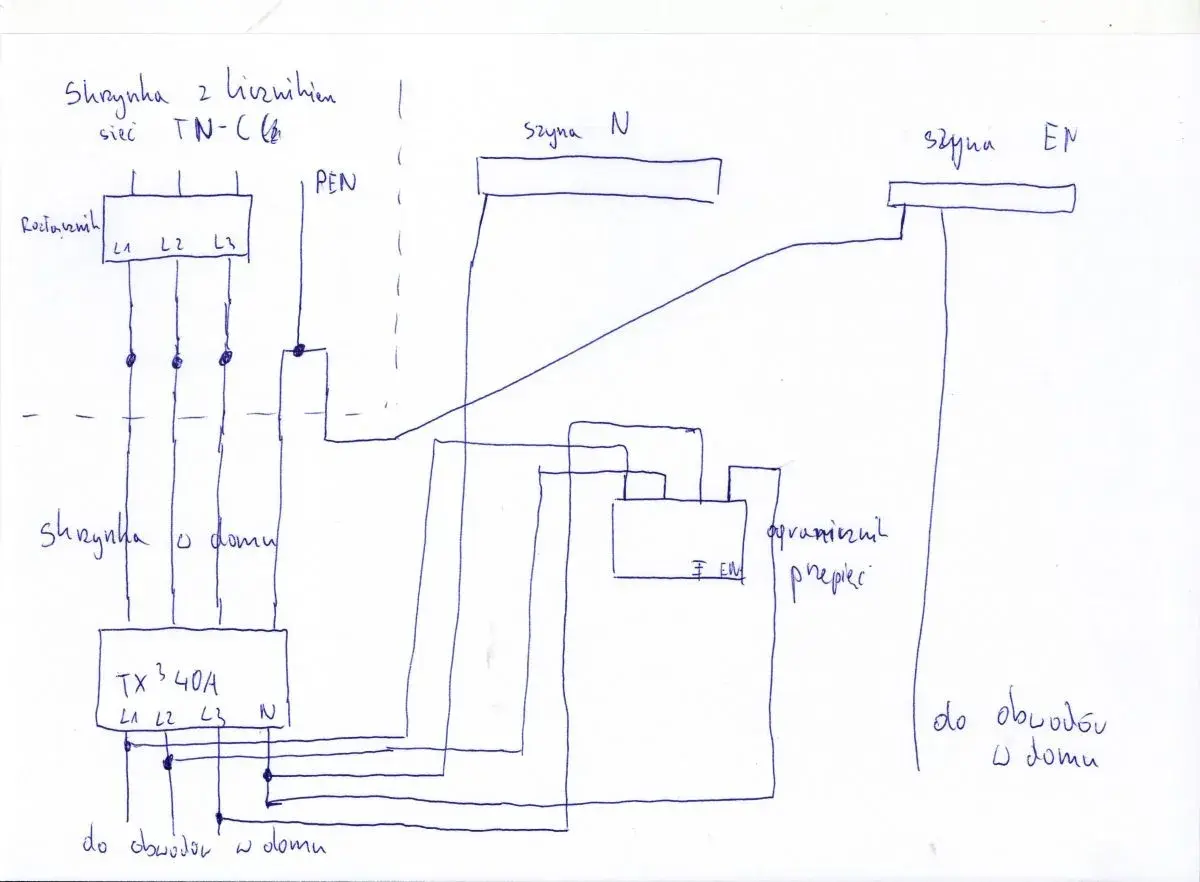

- Następnie wyznacza się jeden, czytelny punkt rozdziału PEN na PE i N, zwykle w złączu lub głównej rozdzielnicy.
- W tym samym miejscu wykonuje się główną szynę uziemiającą i podłącza do niej wszystkie istotne połączenia wyrównawcze.

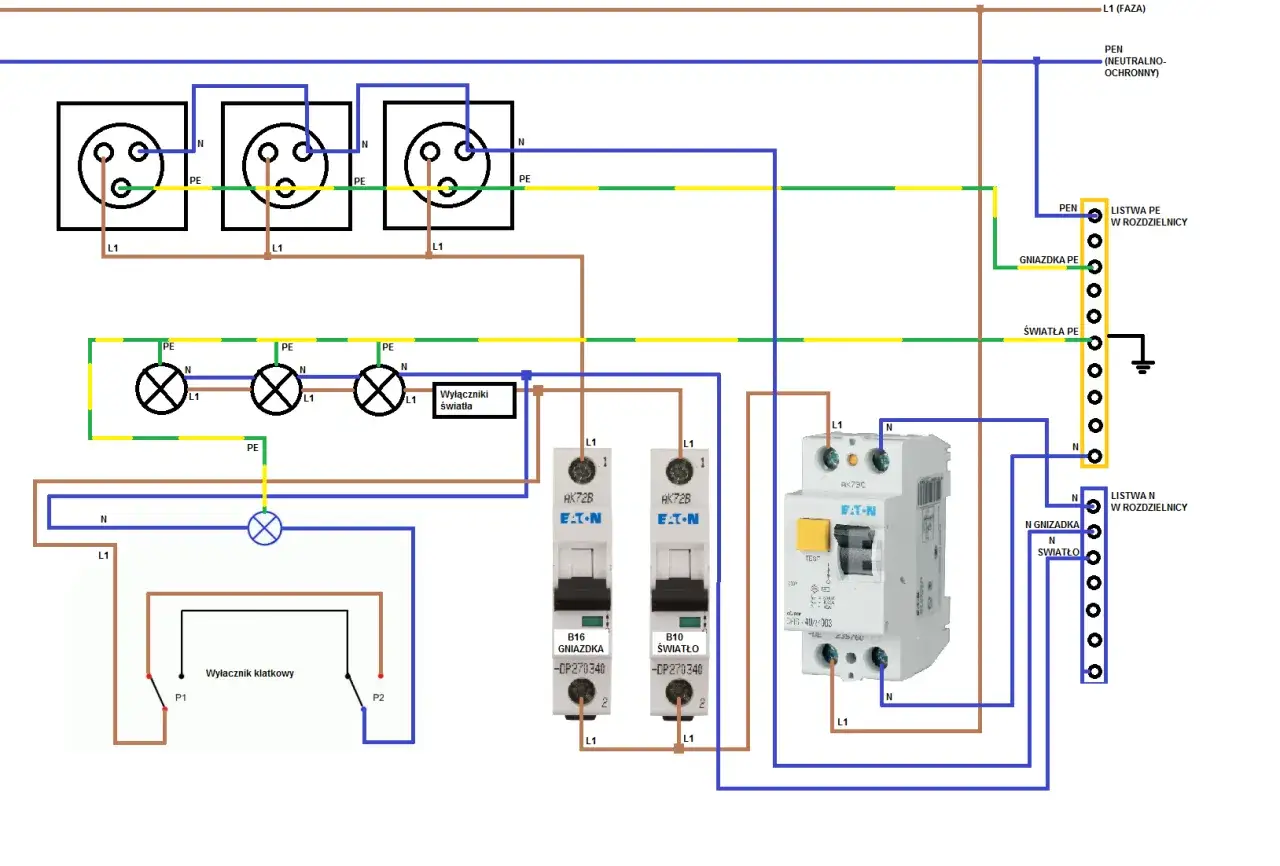

- Dopiero po rozdziale prowadzi się osobne obwody z przewodami L, N i PE oraz dobiera się zabezpieczenia, w tym RCD.
- Na końcu robi się pomiary: ciągłość przewodów ochronnych, impedancję pętli zwarcia i rezystancję izolacji.
Ważny detal: po rozdziale nie wolno traktować instalacji tak, jakby PEN nadal był wszędzie obecny. Od tego momentu przewód neutralny nie powinien być łączony z innymi częściami uziemionymi w przypadkowych miejscach. To właśnie tu najczęściej rodzą się błędy, które na pierwszy rzut oka wyglądają „niewinnie”, a w praktyce psują całą logikę ochrony.
Najczęstsze błędy, które widzę przy przeróbkach
Przy modernizacji instalacji błędy powtarzają się zaskakująco często. Najbardziej typowe to:
- zakładanie wyłącznika różnicowoprądowego bez poprawnego rozdziału PEN,
- mostkowanie N i PE za RCD,
- tworzenie kilku punktów rozdziału zamiast jednego,
- pozostawienie luźnych albo utlenionych połączeń na torze PEN,
- ignorowanie połączeń wyrównawczych w łazience, kuchni i przy instalacjach metalowych,
- bagatelizowanie starego, zbyt cienkiego lub uszkodzonego przewodu ochronno-neutralnego.
Objawy też bywają czytelne: migające światło, grzejące się połączenia, dziwne wyzwalanie zabezpieczeń, a w skrajnych przypadkach napięcie na metalowych obudowach urządzeń. To nie są drobiazgi do odłożenia na później, tylko sygnały, że układ ochronny wymaga kontroli. Jeśli instalacja zaczyna zachowywać się niestabilnie, nie warto szukać obejść, tylko trzeba wrócić do podstaw i sprawdzić cały tor ochronny.
Co to oznacza przy remoncie domu i rozdzielnicy
Przy remoncie domowej instalacji układ TN-C powinien być dla inwestora przede wszystkim informacją, na jakim etapie modernizacji naprawdę jest budynek. Jeśli w domu nadal pracuje wspólny PEN, nie wystarczy wymienić kilku gniazdek i liczyć, że wszystko stanie się nowoczesne. Trzeba ustalić punkt rozdziału, sprawdzić uziemienie, wykonać połączenia wyrównawcze i dopiero wtedy myśleć o dalszych obwodach.
Jeżeli mam wskazać jedną praktyczną zasadę, to jest nią ta: w starszej instalacji nie poprawia się bezpieczeństwa przez przypadkowe dodatki, tylko przez uporządkowanie całego układu. Dobrze wykonany rozdział PEN, poprawne zabezpieczenia i rzetelne pomiary dają więcej niż szybka kosmetyka w rozdzielnicy. A gdy instalacja jest już zmodernizowana, użytkownik zyskuje nie tylko spokój, ale też realną możliwość bezpiecznej rozbudowy domu o nowe obwody, kuchnię, łazienkę czy urządzenia o większym poborze mocy.
