Najkrócej: czerwony to plus czy minus? W instalacjach DC zwykle plus, ale w domowej elektryce 230 V nie ma tak prostego przełożenia. W praktyce kolor przewodu jest wskazówką, nie dowodem, dlatego trzeba rozróżnić prąd stały, instalację budynkową i starsze wiązki, w których spotyka się inne oznaczenia. Poniżej wyjaśniam to po kolei, bez zgadywania i bez ryzykownych skrótów myślowych.
Najważniejsze rzeczy, które trzeba zapamiętać od razu
- W układach DC czerwony przewód najczęściej oznacza biegun dodatni.
- W instalacji 230/400 V nie mówi się o plusie i minusie, tylko o fazie, neutralnym i ochronnym.
- W polskich instalacjach domowych faza to zwykle brązowy, czarny lub szary, neutralny jest niebieski, a ochronny żółto-zielony.
- W starszych instalacjach czerwony bywał używany inaczej, więc sam kolor nie wystarcza do identyfikacji.
- Najpewniejsza metoda to schemat urządzenia i pomiar miernikiem, a nie opieranie się wyłącznie na barwie izolacji.
Najkrótsza odpowiedź i najczęstsze wyjątki
Ja patrzę na to bardzo prosto: czerwony przewód w obwodach niskonapięciowych DC zwykle oznacza biegun dodatni, ale w sieci 230 V taki skrót myślowy prowadzi do błędu. W prądzie zmiennym kierunek przepływu zmienia się 50 razy na sekundę, więc zamiast plusa i minusa liczą się przewód fazowy L, neutralny N i ochronny PE.
To oznacza, że odpowiedź zależy od rodzaju instalacji. Jeśli masz baterię, zasilacz, elektronikę albo instalację samochodową, czerwony bardzo często prowadzi do dodatniego bieguna. Jeśli pracujesz w mieszkaniu, garażu albo przy rozdzielni domowej, kolor sam w sobie nie rozstrzyga sprawy i trzeba patrzeć na funkcję żyły. Dlatego zawsze zaczynam od ustalenia, z jakim systemem mam do czynienia, bo właśnie tam pojawia się największa różnica.
Żeby tę różnicę dobrze uchwycić, warto zobaczyć, jak kolory działają w standardowej instalacji budynkowej, bo tam najwięcej osób myli pojęcia plusa, fazy i neutralnego.
Jak kolory działają w domowej instalacji 230/400 V
W polskich instalacjach budynkowych obowiązuje inna logika niż w elektronice. Ja zawsze sprawdzam, czy mam do czynienia z obwodem jednofazowym 230 V, czy trójfazowym 400 V, bo od tego zależy interpretacja kolorów i oznaczeń na przewodach.
| Żyła | Typowy kolor | Rola w instalacji | Co z czerwonym |
|---|---|---|---|
| L | brązowy, czarny, szary | przewód fazowy | W nowych instalacjach czerwony nie jest standardowym oznaczeniem fazy. |
| N | niebieski | przewód neutralny | Czerwony nie powinien pełnić tej roli. |
| PE | żółto-zielony | przewód ochronny | Czerwony nie jest kolorem ochronnym. |

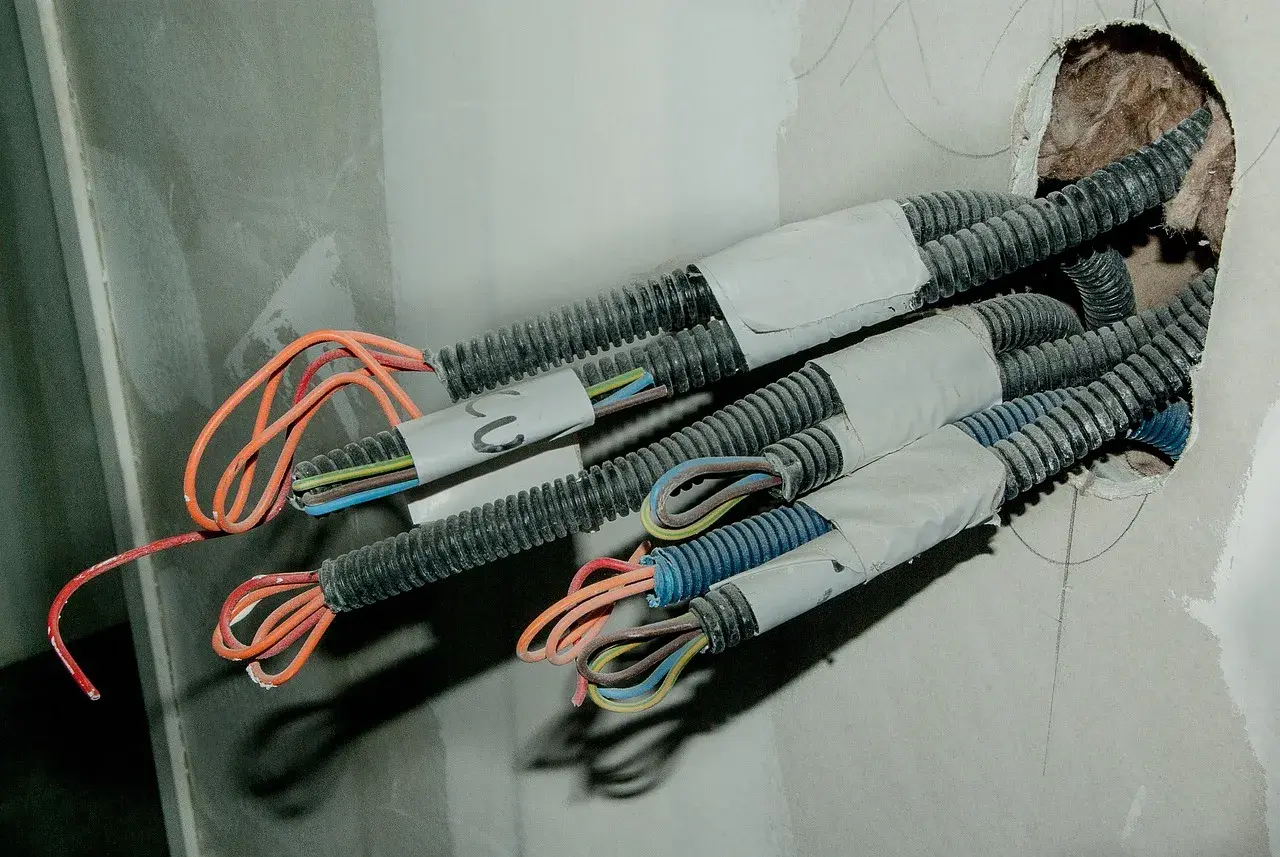

W starszych instalacjach można jednak spotkać czerwony jako żyłę fazową albo jako element starszego schematu, który nie odpowiada dzisiejszej kolorystyce. To ważne, bo remont w bloku z lat 70. albo naprawa po kilku przeróbkach nie daje prawa do zgadywania po barwie. Ja traktuję taki czerwony przewód jako ślad historyczny, a nie pewnik.
Jeśli więc w mieszkaniu widzisz czerwień, nie wyciągaj od razu wniosku, że to plus. W instalacji domowej ważniejsza jest funkcja przewodu niż sam kolor, a to naturalnie prowadzi do pytania, kiedy czerwony rzeczywiście bywa plusem.
Kiedy czerwony przewód rzeczywiście oznacza plus

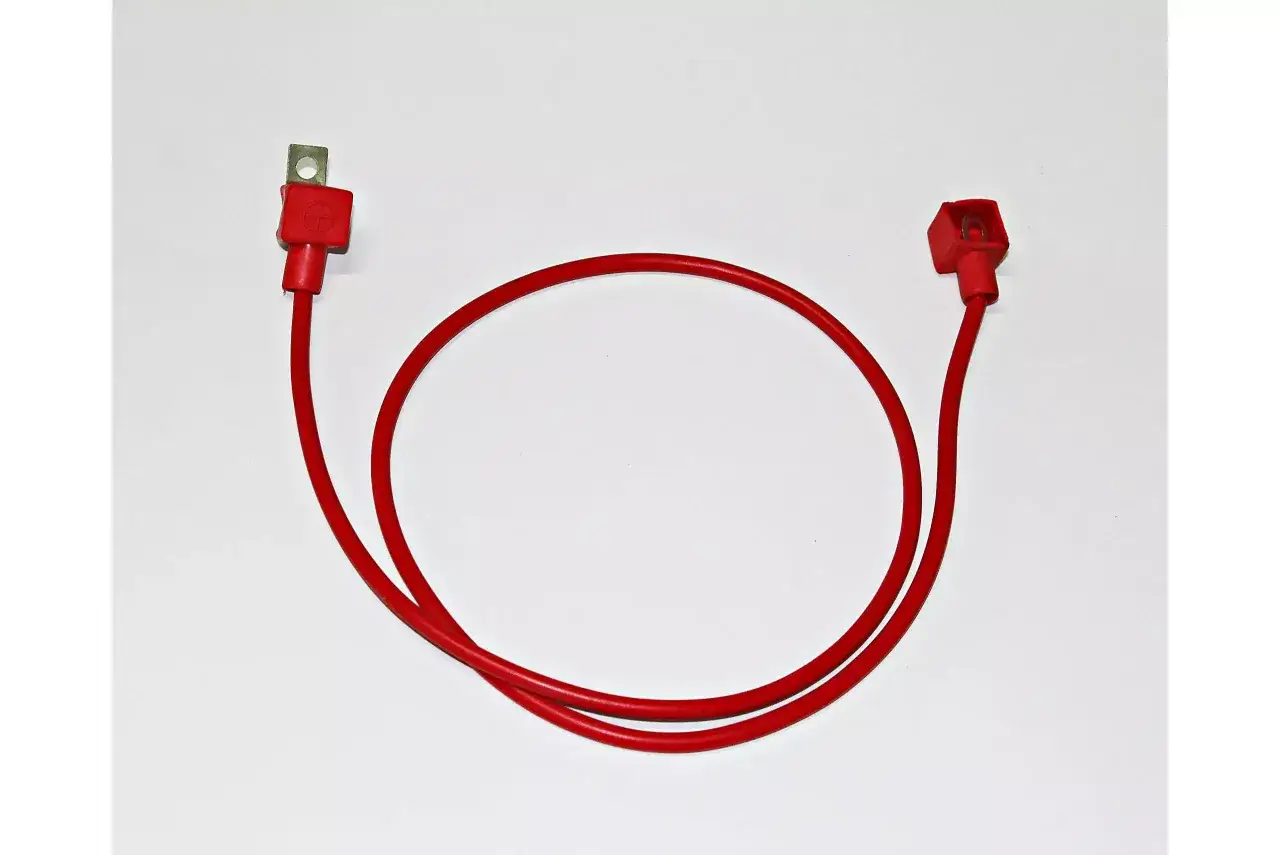

W układach DC czerwony najczęściej oznacza biegun dodatni, i to właśnie tutaj ten kolor ma największą praktyczną wartość. Dotyczy to akumulatorów 12 V i 24 V, prostych układów elektronicznych, zasilaczy, taśm LED, alarmów, kamerek, sterowników oraz wielu instalacji samochodowych.
W samochodach schemat jest zazwyczaj dość przewidywalny: czerwony prowadzi do zasilania, a czarny do minusa lub masy. Tyle że nawet tu nie wolno ślepo ufać barwie. W wiązkach przerabianych po latach, w sprzęcie importowanym albo po amatorskich naprawach kolor może oznaczać po prostu żyłę wybraną przez producenta, a nie jednoznaczny biegun.
W praktyce najwięcej nieporozumień widzę przy urządzeniach, które mają własny zasilacz lub kilka trybów pracy. Czerwony przewód może wtedy oznaczać zasilanie po stacyjce, wejście sterujące albo dodatni tor zasilania, ale niekoniecznie bezpośredni plus akumulatora. To właśnie dlatego sam kolor jest tylko pierwszą wskazówką, a nie ostateczną odpowiedzią.
Skoro barwa nie wystarcza, trzeba wiedzieć, jak potwierdzić biegunowość bez ryzyka. Najprostsza metoda jest zaskakująco zwykła, ale działa lepiej niż domysły.
Jak sprawdzić biegunowość bez zgadywania
Ja w takich sytuacjach nie polegam na pamięci ani na „wydaje mi się”. Najpierw odłączam zasilanie, jeśli pracuję przy instalacji 230 V, a potem sprawdzam oznaczenia na urządzeniu lub schemat producenta. Dopiero później sięgam po multimetr, bo to on pokazuje, co naprawdę dzieje się na przewodach.
- Ustal rodzaj obwodu: DC czy AC.
- Sprawdź oznaczenia przy zaciskach, w instrukcji albo na obudowie urządzenia.
- W przypadku DC ustaw miernik na pomiar napięcia stałego.
- Przyłóż czarną sondę do punktu odniesienia, a czerwoną do badanego przewodu.
- Jeśli na wyświetlaczu pojawia się znak minus, sondy są odwrócone i biegunowość jest przeciwna do oczekiwanej.
- W instalacji AC szukaj fazy L, neutralnego N i ochronnego PE, a nie plusa i minusa.
Wiele osób używa jeszcze próbnika neonowego, ale ja traktuję go tylko jako pomocniczy wskaźnik obecności napięcia. Nie daje on pełnej odpowiedzi o biegunowości, a przy bardziej złożonych układach może wprowadzać w błąd. Jeśli przewód ma znaczenie dla bezpieczeństwa albo dla elektroniki, lepiej zrobić pomiar niż liczyć na przypadkowy sygnał świetlny.
Warto też pamiętać o symbolach na sprzęcie. Przy gniazdach DC często pojawia się znak polaryzacji, na zasilaczach bywa opis „center positive” albo „center negative”, a przy listwach i modułach sterujących pojawiają się oznaczenia +, - oraz L/N. To drobiazg, który oszczędza dużo kłopotów. Skoro już wiadomo, jak sprawdzać biegunowość, trzeba jeszcze wiedzieć, jakie błędy najczęściej prowadzą do pomyłki.
Najczęstsze pomyłki przy odczytywaniu kolorów
Z mojego doświadczenia wynika, że najwięcej problemów nie robi sama elektryka, tylko zbyt szybkie wnioski. Kolor przewodu kusi, bo daje prostą odpowiedź, ale w praktyce właśnie ta prostota bywa zdradliwa.
- Mylenie prądu stałego z przemiennym. W DC czerwony zwykle oznacza plus, ale w AC ta logika nie działa.
- Zakładanie, że każdy czerwony przewód w mieszkaniu jest fazowy. W starszych instalacjach spotyka się różne układy i przeróbki.
- Ignorowanie wyblakłej izolacji. Po latach kolor potrafi się zmienić na tyle, że przestaje być wiarygodny.
- Łączenie przewodów tylko po kolorze, bez sprawdzenia schematu. To błąd szczególnie groźny przy sprzęcie importowanym.
- Pomijanie miejsc połączeń, w których ktoś już wcześniej coś poprawiał. Jedna nieudana naprawa potrafi zmienić logikę całej wiązki.
- Uznawanie, że przewód „minusowy” w domu jest bezpieczny. W instalacji AC przewód neutralny i fazowy nie są traktowane tak samo.
Ja mam tu jedną zasadę: jeśli kolor nie zgadza się z dokumentacją albo układ wygląda na przerabiany, nie ufam pierwszemu wrażeniu. W elektryce błędne założenie zwykle kosztuje więcej niż dodatkowe dwie minuty na pomiar. To prowadzi do ostatniej, praktycznej reguły, którą warto zapamiętać przed każdą pracą przy przewodach.
Co zapamiętać przed pracą przy przewodach
Jeśli mam streścić temat w jednej regule, brzmi ona tak: czerwony traktuję jako wskazówkę, nie wyrok. W DC najczęściej oznacza plus, w polskiej instalacji 230/400 V patrzę przede wszystkim na L, N i PE, a przy starszych wiązkach lub przeróbkach sprawdzam wszystko miernikiem.
- W układach DC czerwony najczęściej oznacza dodatni biegun.
- W instalacjach domowych szukaj funkcji żyły, nie samego koloru.
- Przy starszych przewodach traktuj barwę jako informację pomocniczą.
- Przed podłączeniem zawsze sprawdź schemat, oznaczenia i napięcie miernikiem.
To podejście jest zwyczajnie bezpieczniejsze i w praktyce szybsze niż poprawianie skutków pomyłki. Przy elektryce właśnie taka ostrożność najczęściej oszczędza czas, pieniądze i nerwy.
