Montaż gniazdka wydaje się prosty, ale w praktyce liczą się porządek, poprawna identyfikacja przewodów i dokładne dokręcenie zacisków. Poniżej pokazuję, jak podejść do tego bez chaosu: od odłączenia obwodu, przez rozpoznanie L, N i PE, po osadzenie mechanizmu i kontrolę po montażu. Dorzucam też uwagi o starych instalacjach, gniazdach podwójnych i modelach bryzgoszczelnych, bo właśnie tam najłatwiej o błąd.
Najpierw bezpieczeństwo, potem przewody i dokładne mocowanie
- Najbezpieczniej zaczynać od wyłączenia właściwego obwodu i sprawdzenia braku napięcia testerem.
- W typowej instalacji 230 V przewód ochronny trafia do PE, neutralny do N, a fazowy do L.
- Przy gniazdach podwójnych zasada jest podobna, ale miejsca w puszce zwykle jest mniej, więc łatwo o ściśnięte przewody.
- W starym układzie z tylko dwiema żyłami nie warto robić uziemienia na własną rękę.
- Najczęstsze problemy po montażu to luźny zacisk, zbyt krótko odizolowana żyła i źle dociśnięta ramka.
Jak rozpoznać, z czym pracujesz
Zanim w ogóle sięgnę po śrubokręt, sprawdzam trzy rzeczy: typ gniazda, liczbę przewodów w puszce i stan samej instalacji. To ważne, bo inne rozwiązanie wybiera się dla nowego gniazda z uziemieniem, a inne dla starej puszki, w której widać tylko dwie żyły.
| Wariant | Co zwykle widzę | Co to oznacza w praktyce |
|---|---|---|
| Nowe gniazdo podtynkowe 230 V | Trzy przewody i oznaczenia L, N, PE | To standardowy montaż, bez kombinowania z mostkami |
| Gniazdo z bolcem lub innym stykiem ochronnym | Zacisk ochronny połączony z elementem uziemiającym | Przewód ochronny musi trafić dokładnie tam, gdzie przewidział producent |
| Gniazdo podwójne | Dwie sekcje w jednej obudowie | Zasada podłączenia jest podobna, ale w puszce robi się ciaśniej |
| Gniazdo bryzgoszczelne IP44 | Uszczelka, klapka, szczelniejsza obudowa | Tu liczy się nie tylko przewód, ale też poprawne domknięcie osprzętu |
| Stary układ z dwiema żyłami | Brak osobnego przewodu ochronnego | Nie dorabiam ochrony „na oko” i nie traktuję tego jak zwykłego montażu |
Jeśli mechanizm ma schemat na obudowie, to on ma pierwszeństwo. Kiedy wiem już, z jakim wariantem mam do czynienia, przechodzę do przygotowania narzędzi i bezpiecznego odłączenia zasilania.
Co przygotować przed montażem
Mój minimalny zestaw do takiej pracy jest prosty, ale nie przypadkowy. Bez tych rzeczy łatwo się męczyć albo uszkodzić przewód zamiast go podłączyć.
- dwubiegunowy tester napięcia albo pewny miernik,
- śrubokręt izolowany,
- ściągacz izolacji lub bardzo ostre nożyce do kabli,
- mała latarka, jeśli puszka jest głęboko osadzona,
- poziomnica, gdy zależy Ci na równym osadzeniu ramki,
- nowe gniazdo, ramka i ewentualnie śruby montażowe zgodne z modelem.
Najważniejszy element tego etapu to jednak nie narzędzia, tylko odcięcie właściwego obwodu i sprawdzenie, czy napięcie rzeczywiście zniknęło. Ja nie opieram się wyłącznie na opisie w rozdzielni, bo po latach przeróbek bywa on po prostu mylący. Kiedy mam już pewność, że pracuję bezpiecznie, mogę zająć się samym okablowaniem.
Jak bezpiecznie podłączyć przewody
Najpierw wyłącz właściwy bezpiecznik w rozdzielni, a potem potwierdź brak napięcia. Ja wolę do tego tester dwubiegunowy, bo daje czytelniejszy wynik niż sama neonówka i zwykle mniej miejsca na złudzenia.
Przygotuj końcówki przewodów
Zdejmij izolację zwykle na 8-10 mm, zależnie od modelu osprzętu. Miedź ma wejść do zacisku czysto, bez wystających drutów i bez wciskania izolacji pod śrubę. Jeśli żyła jest linkowa, skręć ją lekko albo użyj końcówki tulejkowej, o ile przewidział to producent.
Przeczytaj również: YDYp w domu - Jak wybrać, układać i unikać pomyłek?

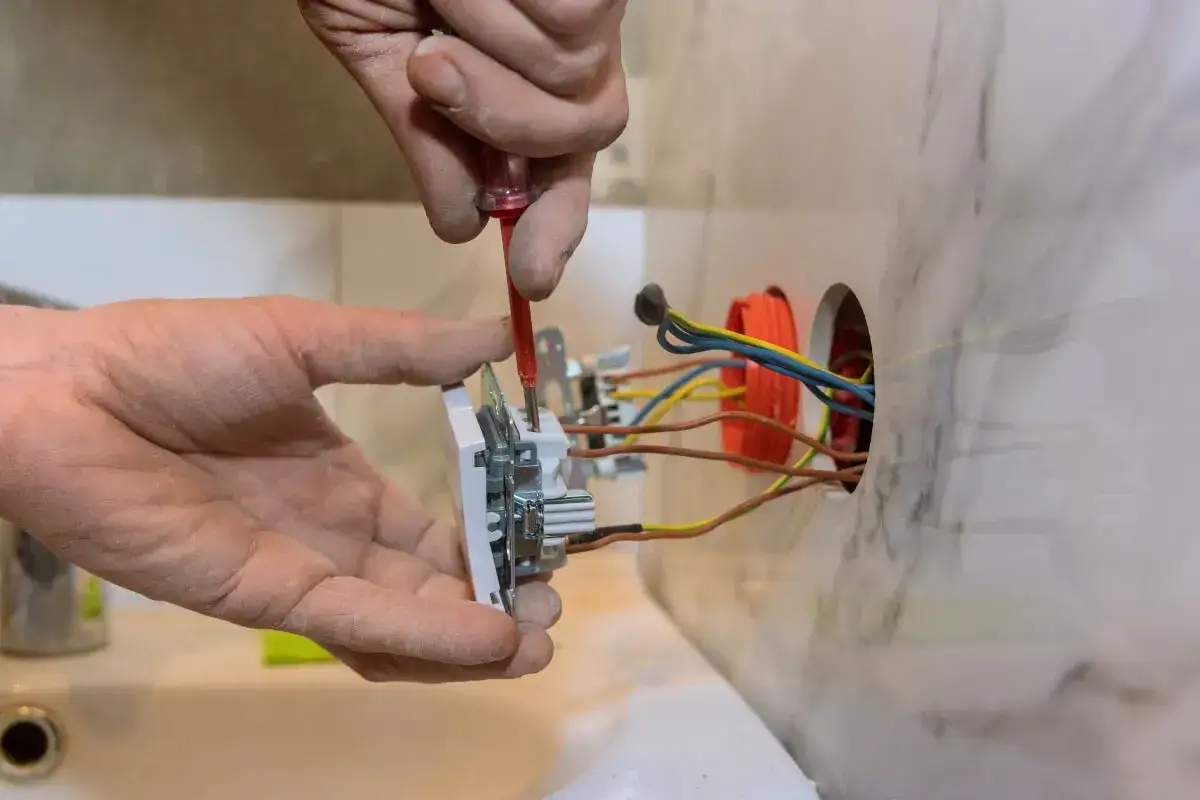

Podłącz ochronny, neutralny i fazowy
Przewód ochronny prowadzi się do zacisku PE albo do styku połączonego z bolcem. Neutralny trafia do N, a fazowy do L. Jeśli na obudowie lub w instrukcji widzisz schemat inny niż intuicyjny, trzymam się oznaczeń producenta, nie pamięci z poprzedniego remontu.
W gniazdach z zaciskami bezśrubowymi przewód trzeba wsunąć do wyraźnego oporu. W śrubowych lepiej dokręcić mocno, ale bez przesady, bo zgnieciona miedź po czasie potrafi się poluzować. Kiedy przewody siedzą już stabilnie, można przejść do osadzania mechanizmu.

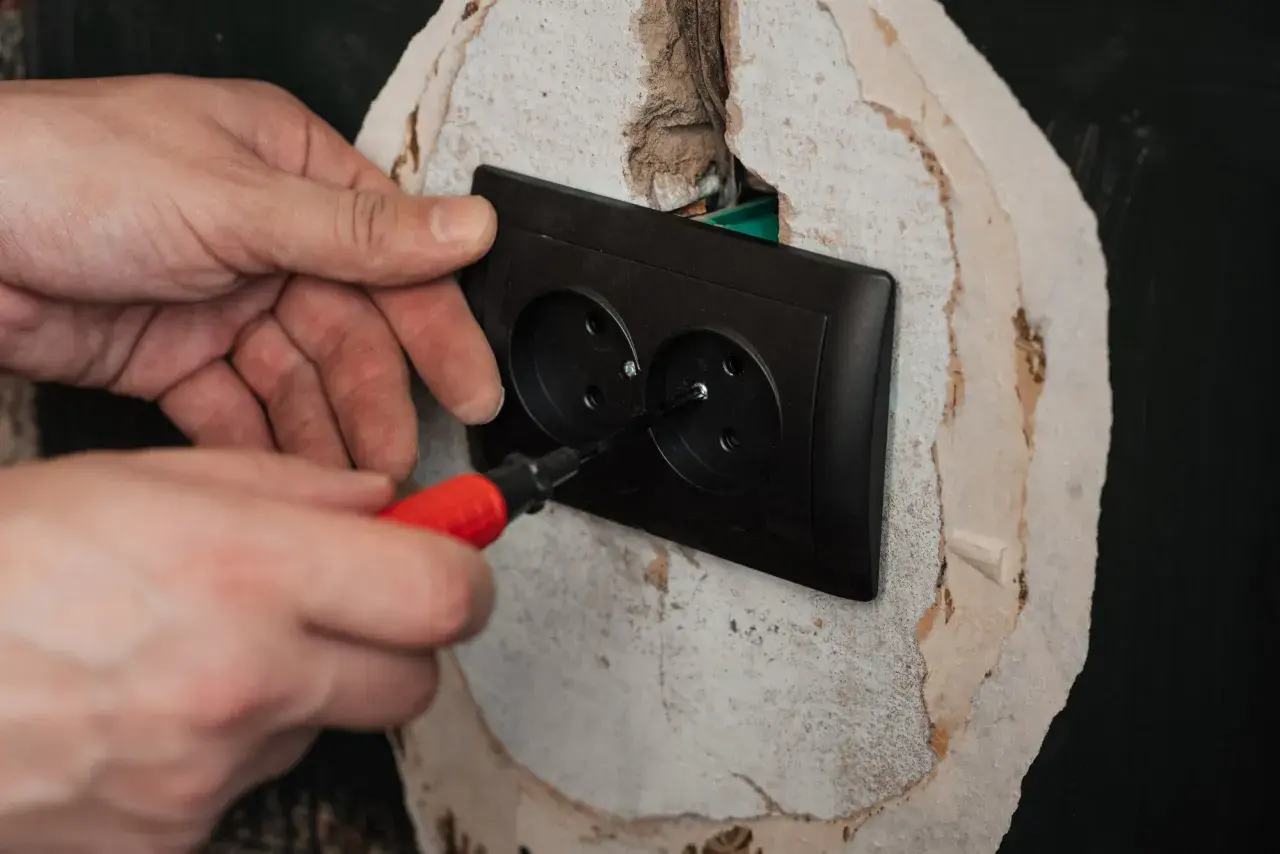

Jak osadzić mechanizm w puszce i wypoziomować osprzęt
Mechanizm powinien wejść do puszki bez siłowania się na kabel. Jeśli przewody wypychają osprzęt albo ramka nie chce się domknąć, to znak, że wewnątrz jest za ciasno i trzeba poprawić ułożenie żył.
- Układam przewody łukiem, bez ostrych załamań.
- Przykręcam gniazdo do puszki równomiernie, aż będzie stabilne.
- Sprawdzam, czy ramka przylega równo i nic nie odstaje.
- Nie dociskam na siłę pazurków, jeśli puszka jest krzywa lub uszkodzona.
Przy standardowej puszce 60 mm montaż zwykle przebiega spokojniej, ale w wąskich lub płytkich puszkach szybko wychodzi brak miejsca. Wtedy lepiej poprawić ułożenie przewodów niż ratować temat samą ramką. To właśnie ten etap decyduje, czy gniazdko będzie wyglądało profesjonalnie, czy po tygodniu zacznie się przekrzywiać.
Jakie różnice robią gniazda podwójne i bryzgoszczelne
W codziennej praktyce największą różnicę robi nie sam schemat, tylko detal wykonania. To widać szczególnie przy gniazdach podwójnych i modelach do wilgotnych pomieszczeń.
| Rodzaj | Na co zwracam uwagę | Gdzie najłatwiej o błąd |
|---|---|---|
| Gniazdo pojedyncze | Najprostszy układ przewodów i najwięcej miejsca w puszce | Zbyt słabe dokręcenie zacisków lub krzywe osadzenie |
| Gniazdo podwójne | Ten sam sposób podłączenia, ale więcej przewodów i mniejszy luz | Ściśnięcie żył za mechanizmem lub naprężenie ramki |
| Gniazdo bryzgoszczelne IP44 | Uszczelka, klapka i poprawne przyleganie osprzętu | Złe domknięcie pokrywy albo montaż w niewłaściwym miejscu |
| Stary układ bez osobnego PE | Wymaga ostrożnej oceny całej instalacji | Samodzielne mostkowanie ochrony bez zrozumienia układu |
W gnieździe podwójnym zasada pozostaje taka sama, ale przestrzeń na przewody jest wyraźnie mniejsza, więc każdy dodatkowy milimetr robi różnicę. Z kolei model IP44 ma sens tam, gdzie naprawdę trzeba chronić wnętrze przed wilgocią, a nie tylko dlatego, że wygląda solidniej. Kiedy wariant jest już jasny, zostaje druga połowa roboty: nie popełnić prostych błędów, które wychodzą dopiero po czasie.
Najczęstsze błędy, które wychodzą dopiero po czasie
W elektryce najdroższe są błędy, których nie widać od razu. Gniazdo może wyglądać dobrze, a po kilku tygodniach zacząć się grzać, przerywać albo po prostu luzować.
- Podłączenie bez sprawdzenia braku napięcia.
- Zbyt krótko odizolowane żyły, które trzymają się tylko „na słowo”.
- Luźny zacisk, powodujący nagrzewanie i trzaski przy obciążeniu.
- Wciśnięcie przewodów na siłę, przez co mechanizm nie siada równo w puszce.
- Pomieszanie starej instalacji z nowymi założeniami i robienie mostków bez rozeznania.
- Montaż zwykłego osprzętu tam, gdzie potrzebny jest model odporniejszy na wilgoć.
Jeśli po skręceniu czujesz opór, nie traktuję go jak sukcesu. Dobrze zrobione połączenie nie wymaga siły, tylko dokładności. To samo dotyczy testu po montażu, bo właśnie wtedy wychodzi, czy wszystko trzyma się tak, jak powinno.
Co sprawdzić po montażu, żeby instalacja działała bez niespodzianek
Po złożeniu osprzętu zawsze robię prosty test: stabilność mechanizmu, poprawne osadzenie ramki i reakcję gniazda na niewielkie obciążenie. Jeśli wszystko jest w porządku, wtyczka wchodzi i wychodzi płynnie, a obudowa nie pracuje pod palcem.
- Sprawdź, czy gniazdo nie rusza się w puszce.
- Włóż i wyjmij wtyczkę kilka razy, żeby wyczuć opór styków.
- Podłącz niewielki odbiornik i obserwuj, czy nie ma trzasków ani zapachu nagrzanego plastiku.
- Jeśli masz miernik, potwierdź poprawność połączeń zgodnie z typem osprzętu.
Jeśli cokolwiek wzbudza wątpliwości, wracam do zacisków zamiast udawać, że problem sam zniknie. Przy stałej instalacji lepiej poświęcić dodatkowe 10 minut niż później kuć ścianę dla jednego luźnego przewodu. W elektryce najbardziej opłaca się spokój, a ten daje tylko dokładny montaż i uczciwy test na końcu.
