YDYp to jeden z tych przewodów, które w domu pojawiają się częściej, niż wielu inwestorów przypuszcza: w obwodach oświetleniowych, gniazdach, podczas remontu i przy nowych instalacjach prowadzonych pod tynkiem. W tym artykule wyjaśniam, czym dokładnie jest ten typ przewodu, gdzie ma sens jego zastosowanie, jak dobrać przekrój i kiedy lepiej sięgnąć po inne rozwiązanie. Dorzucam też praktyczne wskazówki montażowe, bo przy elektryce najwięcej błędów nie wynika z samej teorii, tylko z drobiazgów wykonawczych.
Najważniejsze rzeczy o YDYp w instalacji domowej

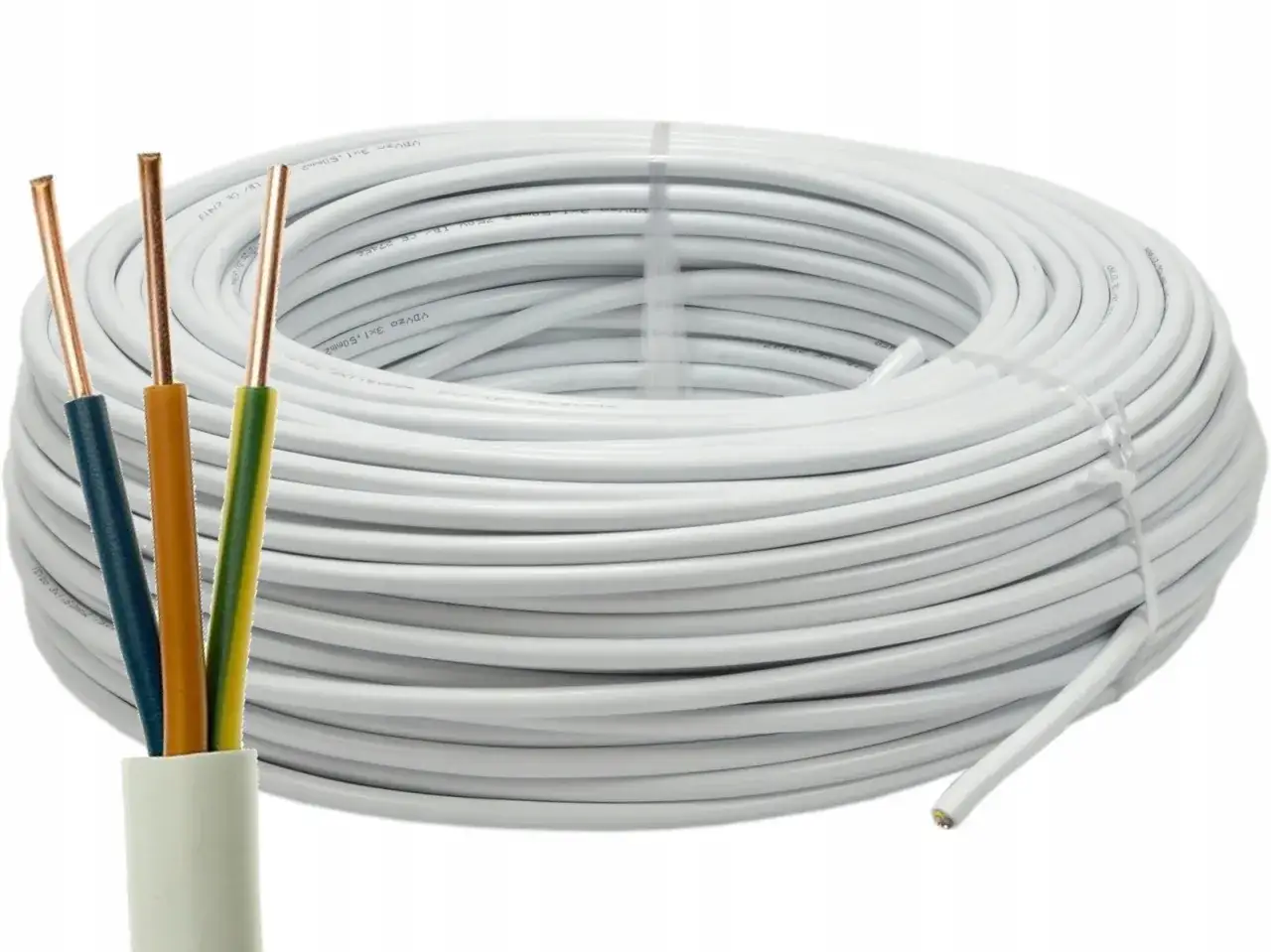

- YDYp to płaski przewód instalacyjny z miedzianymi żyłami jednodrutowymi, izolacją PVC i powłoką PVC.
- Najlepiej sprawdza się w stałych instalacjach domowych, prowadzonych pod tynkiem, w tynku albo na tynku.
- W praktyce najczęściej spotkasz przekroje 3x1,5 mm² do oświetlenia i 3x2,5 mm² do gniazd.
- To nie jest przewód do miejsc, gdzie kabel ma się stale zginać lub pracować mechanicznie.
- Przy wyborze liczy się nie tylko przekrój, ale też sposób prowadzenia trasy, długość obwodu, obciążenie i warunki montażu.
Czym jest YDYp i co oznacza jego oznaczenie
W technicznym skrócie YDYp to przewód instalacyjny do układania na stałe, najczęściej stosowany w budynkach mieszkalnych. W domowej praktyce docenia się go za płaski profil, który łatwiej ukryć pod tynkiem i wygodniej prowadzić w prostych trasach niż wiele przewodów okrągłych.
Oznaczenie nie jest przypadkowe. Każda litera mówi coś o budowie przewodu i właśnie to ułatwia ocenę, czy nadaje się do danego zadania.
| Oznaczenie | Znaczenie | Co to daje w praktyce |
|---|---|---|
| Y | Izolacja z PVC | Standardowe rozwiązanie dla instalacji stałych w budynkach |
| D | Żyła miedziana jednodrutowa | Sztywniejszy przewód, wygodny do prowadzenia pod tynkiem |
| Y | Powłoka z PVC | Dodatkowa ochrona mechaniczna i łatwiejsze układanie |
| p | Przekrój płaski | Lepsze dopasowanie do bruzd, ścian i warstw tynku |
W sklepach spotkasz też zapis z dopiskiem żo, czyli wersję z żyłą ochronną. To ważne, bo w instalacji domowej właśnie ta dodatkowa żyła najczęściej decyduje o tym, czy obwód można bezpiecznie podłączyć zgodnie z typowym układem zasilania gniazd i punktów świetlnych. Z tego miejsca przechodzę już do tego, gdzie taki przewód naprawdę ma sens, a gdzie lepiej go nie używać.
Gdzie ten przewód sprawdza się w domu
YDYp jest przewodem do instalacji stałych, czyli takich, które po ułożeniu nie mają się już przemieszczać ani wyginać przy każdym użyciu urządzenia. To dlatego tak często trafia do nowych mieszkań, domów jednorodzinnych i remontowanych lokali, gdzie przewody prowadzi się pod tynkiem lub w warstwie wykończeniowej.
Najczęstsze zastosowania są bardzo przyziemne, ale właśnie dzięki temu praktyczne:
- obwody oświetleniowe,
- zasilanie gniazd ogólnych,
- połączenia w puszkach i rozgałęzieniach,
- trasy prowadzone pod tynkiem, w tynku i na tynku,
- instalacje w suchych i wilgotnych pomieszczeniach, jeśli producent to dopuszcza.
W kartach katalogowych popularnych producentów przewód ten bywa opisywany jako odpowiedni do układania wewnątrz budynków, w tym pod i na tynku, a także w cegle i betonie, z wyjątkiem niektórych specyficznych rodzajów betonu. Z kolei w praktyce remontowej liczy się jeszcze jeden detal: przewód płaski łatwo prowadzić tam, gdzie nie ma dużo miejsca, bo nie robi pod tynkiem tak dużej „górki” jak część kabli okrągłych.
Warto jednak pamiętać o granicach. YDYp nie jest rozwiązaniem do ruchomych połączeń, przedłużaczy ani miejsc, w których przewód ma być stale narażony na zginanie. To właśnie ten punkt najczęściej odróżnia dobrą decyzję od kosztownego błędu, dlatego dalej przechodzę do doboru przekroju, czyli rzeczy, od której naprawdę zależy bezpieczeństwo i wygoda użytkowania.
Jak dobrać przekrój do obwodu, żeby instalacja miała zapas
Przy wyborze przewodu nie patrzę wyłącznie na nazwę. Przekrój żyły jest równie ważny jak sam typ przewodu, bo to on wpływa na obciążalność, spadki napięcia i wygodę późniejszej eksploatacji. W domu najczęściej spotyka się kilka popularnych wariantów, ale nie ma sensu kupować „najgrubszego na wszelki wypadek” bez projektu.
W praktyce punkt wyjścia wygląda zwykle tak:
| Przekrój | Najczęstsze zastosowanie | Co daje | Na co uważać |
|---|---|---|---|
| 3x1,5 mm² | Obwody oświetleniowe i lżejsze odbiory | Wystarcza do wielu standardowych punktów świetlnych | Nie traktować go jak uniwersalnego przewodu do wszystkiego |
| 3x2,5 mm² | Gniazda ogólne w pokojach, salonie, korytarzu | Najbardziej „domowy” i wszechstronny wybór | Trzeba pilnować długości trasy i realnego obciążenia |
| 3x4 mm² | Mocniejsze odbiory i bardziej obciążone odcinki | Większy zapas techniczny | Trudniejszy montaż i większa sztywność |
| 5x2,5 mm² | Obwody trójfazowe i bardziej rozbudowane układy | Większa elastyczność przy projektowaniu instalacji | Nie kupować bez planu, bo to nie jest „lepsza wersja” 3x2,5 mm² |
Jeśli miałbym uprościć temat do jednego praktycznego skrótu, powiedziałbym tak: 1,5 mm² najczęściej kojarzy się z oświetleniem, a 2,5 mm² z gniazdami. Ale od razu dodaję zastrzeżenie, którego nie warto pomijać: ostateczny dobór zależy od projektu, długości przewodu, sposobu ułożenia i zabezpieczeń. To nie jest obszar, w którym opłaca się zgadywać.
Przy zakupie warto też spojrzeć na parametry techniczne podawane przez producenta. W przypadku popularnych przewodów tego typu spotyka się napięcie znamionowe 450/750 V, a także określone minimum temperatury układania i promień gięcia. Taki szczegół brzmi sucho, ale później decyduje o tym, czy przewód da się ułożyć bez uszkodzenia izolacji. Skoro już wiadomo, jak dobrać przekrój, pora porównać YDYp z innymi przewodami, które często są z nim mylone.

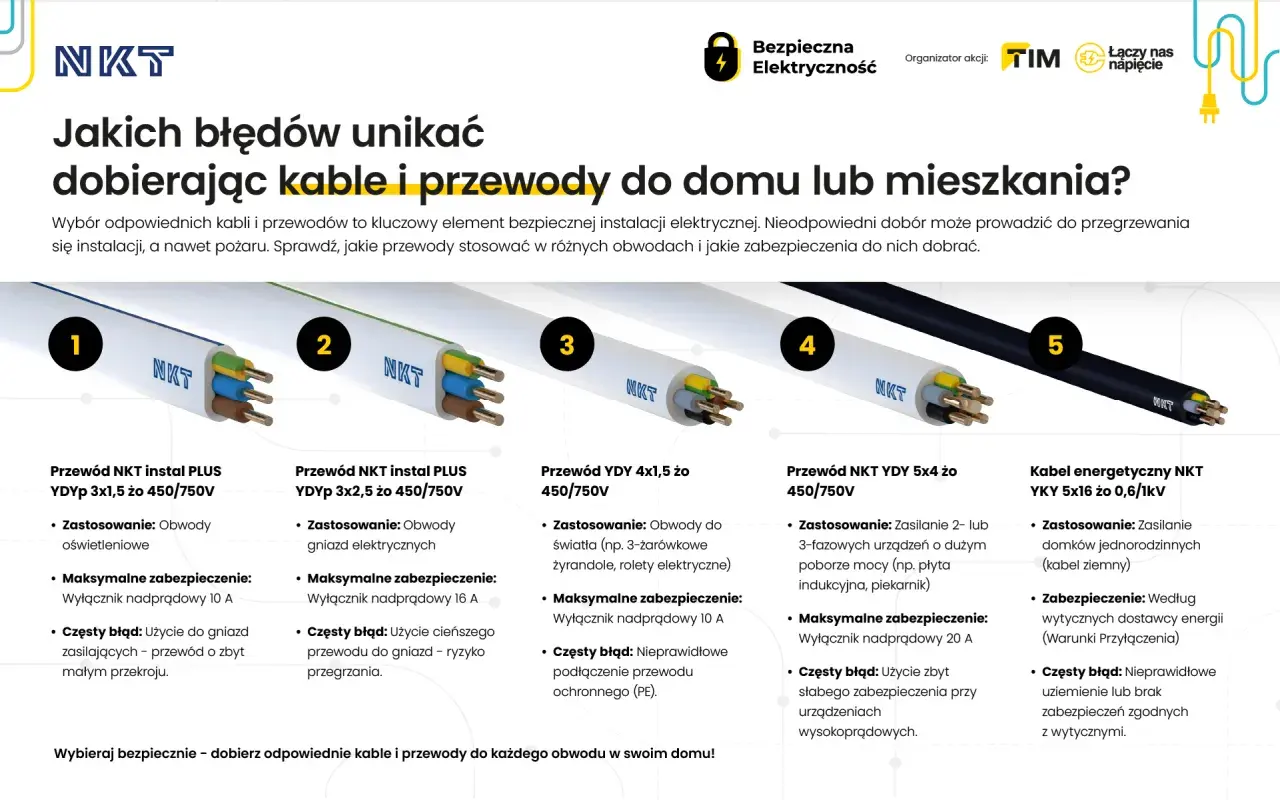

YDYp na tle YDY i innych przewodów, które często się z nim myli
Najczęstszy błąd, jaki widzę przy rozmowach o instalacji, to wrzucanie wszystkich przewodów do jednego worka. A to właśnie różnice konstrukcyjne decydują, czy dany przewód sprawdzi się pod tynkiem, w ścianie, na zewnątrz czy przy ruchomym sprzęcie.
| Typ przewodu | Budowa | Najlepsze zastosowanie | Kiedy nie jest dobrym wyborem |
|---|---|---|---|
| YDYp | Płaski, jednodrutowy, PVC | Stałe instalacje w domu, pod i na tynku | Połączenia ruchome i miejsca narażone na częste zginanie |
| YDY | Okrągły, jednodrutowy, PVC | Stałe instalacje domowe, gdy wygodniejszy jest przekrój okrągły | Gdy zależy Ci na bardzo płaskim prowadzeniu pod tynkiem |
| YKY | Mocniejszy kabel elektroenergetyczny | Trasy zewnętrzne, grunt, trudniejsze warunki środowiskowe | Typowe obwody podtynkowe wewnątrz mieszkania |
| Przewód elastyczny | Wielodrutowy, bardziej giętki | Sprzęt ruchomy, urządzenia, przedłużacze | Stała instalacja ukryta w ścianie, jeśli projekt tego nie przewiduje |
Najkrócej mówiąc: YDYp wygrywa tam, gdzie liczy się stałe prowadzenie i płaski profil. YDY bywa dobrym zamiennikiem w instalacjach stałych, ale ma inną geometrię. YKY to już zupełnie inna liga zastosowań i nie powinno się go traktować jak „lepszej wersji” przewodu domowego. Taki podział jest ważny, bo pozwala uniknąć kupowania materiału, który technicznie nadaje się do czegoś innego niż zakładaliśmy. Skoro to mamy uporządkowane, przechodzę do montażu, bo tam najłatwiej zepsuć nawet dobrze dobrany przewód.
Jak układać go poprawnie pod tynkiem i na tynku
Przy YDYp liczy się nie tylko to, co kupisz, ale też jak go położysz. Przewód płaski daje przewagę przy układaniu w bruzdach i pod tynkiem, jednak nie lubi niepotrzebnego skręcania, łamania ani ściągania na siłę. Jeśli trasa ma być trwała, trzeba zachować kilka prostych zasad.
- Układaj przewód zgodnie z przeznaczeniem do instalacji stałych.
- Nie prowadź go tam, gdzie będzie regularnie pracował mechanicznie.
- Dbaj o właściwy promień gięcia; w praktyce producenci często podają minimum rzędu 4 d, czyli czterokrotność średnicy przewodu.
- Przy montażu w chłodniejszych warunkach sprawdź minimalną temperaturę układania, bo dla wielu wersji bywa ona podawana na poziomie około -5°C.
- Na zewnątrz stosuj go tylko wtedy, gdy jest odpowiednio chroniony przed promieniowaniem UV i wilgocią.
Warto też pamiętać o praktycznych ograniczeniach materiału. YDYp dobrze znosi typowe warunki wewnętrzne, ale nie jest przewodem do wszystkiego: nie powinien być prowadzony w sposób przypadkowy w miejscach narażonych na uszkodzenia, a w niektórych konstrukcjach, takich jak beton sprężony, trzeba zachować szczególną ostrożność i trzymać się zaleceń producenta oraz projektu.
Jeśli robię ocenę instalacji „na zdrowy rozsądek”, to patrzę przede wszystkim na dwie rzeczy: czy trasa jest logiczna oraz czy przewód ma warunki do pracy w ścianie przez lata. To właśnie te detale odróżniają estetyczny montaż od takiego, który po kilku sezonach zaczyna sprawiać kłopoty. I tu dochodzimy do błędów, które najczęściej wracają przy odbiorze albo późniejszej eksploatacji.
Najczęstsze błędy, które później kosztują najwięcej
Najwięcej problemów widzę nie tam, gdzie ktoś „nie znał normy”, tylko tam, gdzie próbował uprościć sobie decyzję. Przy YDYp takie skróty zwykle mszczą się dopiero po montażu, gdy poprawka wymaga kucia, rozkuwania tynku albo ponownego rozprowadzania obwodu.
- Dobór przekroju bez analizy obciążenia - wygląda oszczędnie na etapie zakupów, ale później ogranicza instalację.
- Używanie przewodu instalacyjnego jak elastycznego - to częsty błąd przy podłączaniu urządzeń ruchomych.
- Ignorowanie warunków prowadzenia - szczególnie temperatury, promienia gięcia i ochrony przed UV.
- Mieszanie przewodów o różnych zastosowaniach - na przykład traktowanie YKY jak przewodu do prostego prowadzenia pod tynkiem.
- Zbyt szybki zakup „na oko” - bez sprawdzenia, czy obwód ma być jednofazowy, trójfazowy, oświetleniowy czy gniazdowy.
W praktyce najgorsze nie są nawet same pomyłki, tylko brak rezerwy. Jeśli przewód jest dobrany zbyt ciasno, a instalacja ma pracować przez lata, każdy dodatkowy odbiornik staje się problemem. Jeśli jest źle prowadzony, naprawa bywa bardziej kosztowna niż różnica w cenie lepszego materiału. Dlatego na końcu zostawiam jeszcze listę rzeczy, które sam sprawdzam przed zakupem, zanim przewód trafi do koszyka lub na budowę.
Co sprawdzam przed zakupem, żeby instalacja nie była przypadkowa
Przed zakupem YDYp lubię przejść przez prostą kontrolę. To oszczędza czas, pieniądze i nerwy, a przy okazji zmniejsza ryzyko, że materiał okaże się niepasujący do realnego układu instalacji.
- Czy przewód ma właściwą liczbę żył do konkretnego obwodu.
- Czy przekrój odpowiada temu, co planuję zasilić.
- Czy potrzebuję wersji z żyłą ochronną, czyli z oznaczeniem żo.
- Czy trasa będzie prowadzona pod tynkiem, na tynku, czy w warunkach wymagających innego kabla.
- Czy producent dopuszcza sposób układania w danym miejscu, zwłaszcza przy wilgoci, betonie albo potencjalnym wpływie słońca.
- Czy zakup nie jest „na zapas” bez uzasadnienia, bo w elektryce nadmiar bywa równie niepraktyczny jak niedobór.
Jeżeli miałbym sprowadzić cały temat do jednej myśli, powiedziałbym tak: YDYp jest świetnym przewodem do domowej instalacji stałej, ale tylko wtedy, gdy dobrany jest świadomie. Dobrze znosi typowe warunki montażu, ułatwia prowadzenie w ścianie i sprawdza się w codziennym użytkowaniu, jednak nie zastąpi przewodu elastycznego ani kabla do cięższych warunków pracy. Właśnie dlatego przy remoncie czy budowie bardziej opłaca się chwilę dłużej sprawdzić parametry niż później poprawiać instalację w gotowym wnętrzu.
