Podłączenie podwójnego łącznika w domu nie jest trudne, ale wymaga porządku w przewodach i pewności, który żył jest zasilaniem, a które prowadzą do lamp. W klasycznym układzie z trzema przewodami chodzi zwykle o łącznik świecznikowy: jeden wspólny przewód fazowy i dwa wyjścia na osobne obwody oświetlenia. Poniżej pokazuję, jak to rozpoznać, podłączyć i sprawdzić tak, żeby nie skończyć z zamienionymi klawiszami albo niedziałającą lampą.
Najkrócej mówiąc, liczy się faza wspólna i dwa wyjścia
- W podwójnym łączniku jeden zacisk jest wspólny, a dwa pozostałe prowadzą do dwóch obwodów światła.
- Zacisk wspólny to zwykle L, a wyjścia są oznaczone jako 1 i 2 albo strzałkami.
- N i PE zazwyczaj nie trafiają do mechanizmu, tylko są łączone w puszce lub przy oprawie.
- Najpewniej rozpoznasz przewody testerem dwubiegunowym, nie po samym kolorze izolacji.
- Jeśli łącznik ma podświetlenie, elektronikę albo instalacja jest stara, schemat warto sprawdzić dwa razy.
Co oznaczają trzy przewody w podwójnym łączniku
W praktyce trzy przewody przy takim osprzęcie oznaczają, że masz do czynienia z klasycznym łącznikiem świecznikowym. Jeden przewód doprowadza fazę do mechanizmu, a dwa kolejne wychodzą z niego do dwóch osobnych grup źródeł światła. To rozwiązanie spotyka się bardzo często w salonach, kuchniach i pokojach z lampą podzieloną na dwie sekcje.
Ja patrzę na to tak: jeśli w puszce jest tylko jeden przewód zasilający i dwa przewody „powrotne” do lamp, to układ jest prosty. W nowoczesnych mechanizmach producent zwykle oznacza zaciski jako L, 1 i 2, czasem zamiast cyfr są małe strzałki. Sama logika połączenia jest jednak ta sama.
| Zacisk lub żyła | Rola | Gdzie trafia | Na co uważać |
|---|---|---|---|
| L | Wspólne zasilanie fazowe | Do zacisku wejściowego łącznika | To nie jest przewód do lampy, tylko zasilanie mechanizmu |
| 1 | Wyjście na pierwszy obwód | Do pierwszej lampy lub sekcji lampy | Jeśli pomylisz go z drugim wyjściem, klawisze będą sterować odwrotnie |
| 2 | Wyjście na drugi obwód | Do drugiej lampy lub sekcji lampy | Połączenie musi być pewne i dobrze dokręcone |
| N i PE | Neutralny i ochronny | Zwykle poza mechanizmem, w złączkach w puszce | Nie wciska się ich do zwykłego łącznika świecznikowego |
Najważniejszy wniosek jest prosty: trzy przewody przy łączniku nie oznaczają trzech dowolnych kabli, tylko konkretny układ funkcji. Kiedy to rozumiesz, łatwiej odróżnić świecznikowy od schodowego, a to oszczędza najwięcej czasu przy montażu.
Jak rozpoznać przewody przed montażem
Zanim cokolwiek odkręcisz, wyłącz zasilanie w rozdzielnicy i sprawdź brak napięcia testerem dwubiegunowym. Ja zawsze robię też zdjęcie starego połączenia, bo po wyjęciu mechanizmu kolory przewodów przestają być tak pomocne, jak się wydaje na początku. W nowych instalacjach zwykle spotkasz brązowy, czarny albo szary jako żyły fazowe, niebieski jako neutralny i żółto-zielony jako ochronny, ale w starym budownictwie nie zakładam niczego na ślepo.
Warto też ocenić stan przewodów i puszki. Jeśli izolacja jest spękana, żyły są zbyt krótkie albo w puszce brakuje miejsca na bezpieczne ułożenie przewodów, montaż będzie bardziej uciążliwy niż sam schemat podłączenia. Przy zwykłym łączniku świecznikowym najczęściej wystarcza mechanizm 10AX/250 V, ale przy osprzęcie podświetlanym lub elektronicznym warunki mogą być inne.
| Co sprawdzić | Dlaczego to ważne |
|---|---|
| Brak napięcia na przewodach | To podstawowy warunek bezpiecznej pracy |
| Oznaczenia na mechanizmie | Różni producenci stosują różne symbole zacisków |
| Stan izolacji | Uszkodzona izolacja może zrobić zwarcie po włożeniu łącznika do puszki |
| Głębokość puszki | Zbyt płytka puszka utrudnia ułożenie przewodów i docisk mechanizmu |
Jeśli po sprawdzeniu nadal nie masz pewności, który przewód jest wspólny, nie zgaduj. W tym miejscu dużo rozsądniej przerwać pracę niż później szukać zwarcia po ciemku. Kiedy przewody są już zidentyfikowane, można przejść do rozróżnienia osprzętu, bo to kolejna częsta pomyłka.
Nie myl łącznika świecznikowego ze schodowym
To jeden z najczęstszych błędów przy domowych przeróbkach. Łącznik świecznikowy służy do sterowania dwoma obwodami światła z jednego miejsca, a łącznik schodowy do włączania i wyłączania jednego obwodu z dwóch różnych punktów. Na pierwszy rzut oka mogą wyglądać podobnie, ale ich działanie jest inne, więc sam układ przewodów też się różni.
| Typ osprzętu | Do czego służy | Ile obwodów obsługuje | Typowy błąd przy zakupie |
|---|---|---|---|
| Łącznik świecznikowy | Jedno miejsce, dwa klawisze | 2 | Zakup zwykłego łącznika pojedynczego zamiast podwójnego |
| Łącznik schodowy | Dwa miejsca sterowania jednym światłem | 1 | Próba podłączenia go jak świecznikowego |
| Łącznik krzyżowy | Uzupełnia układ schodowy przy trzecim punkcie sterowania | 1 | Traktowanie go jak zwykłego włącznika |
Jeżeli masz tylko jedną lampę, którą chcesz włączać z dwóch miejsc, ten poradnik nie jest właściwym schematem. Jeśli natomiast sterujesz dwiema sekcjami lampy z jednego punktu, jesteś w dobrym miejscu. Właśnie wtedy przechodzę do samego montażu, bo tam liczy się już tylko kolejność ruchów i dokładność.
Jak podłączyć łącznik krok po kroku
Ja zaczynam od prostej zasady: najpierw bezpieczeństwo, potem połączenia. Nie ma tu miejsca na pracę „na próbę”, bo nawet zwykły łącznik świecznikowy steruje obwodem 230 V i jeden błąd może skończyć się zwarciem albo porażeniem.
- Wyłącz zasilanie obwodu w rozdzielnicy i sprawdź, czy w przewodach rzeczywiście nie ma napięcia.
- Zdejmij ramkę i mechanizm starego łącznika, ale nie szarp przewodów. Jeśli to możliwe, zrób zdjęcie starego układu przed rozpięciem żył.
- Odszukaj zacisk wspólny. W większości mechanizmów będzie oznaczony jako L, czasem P albo symbolem strzałki skierowanej do środka.
- Podłącz przewód zasilający do zacisku wspólnego.
- Dwa przewody prowadzące do dwóch obwodów oświetlenia włóż do zacisków wyjściowych, zwykle oznaczonych jako 1 i 2 albo strzałkami na zewnątrz.
- Dokręć albo zablokuj zaciski zgodnie z typem mechanizmu i sprawdź, czy żadna miedź nie wystaje poza zacisk.
- Ułóż przewody w puszce tak, żeby nie były zgięte pod ostrym kątem i nie były przygniecione przez mechanizm.
- Załóż mechanizm, ramkę i dopiero wtedy włącz zasilanie.
- Sprawdź każdy klawisz osobno. Jeśli klawisze sterują odwrotnie, po prostu zamień miejscami dwa przewody wyjściowe.

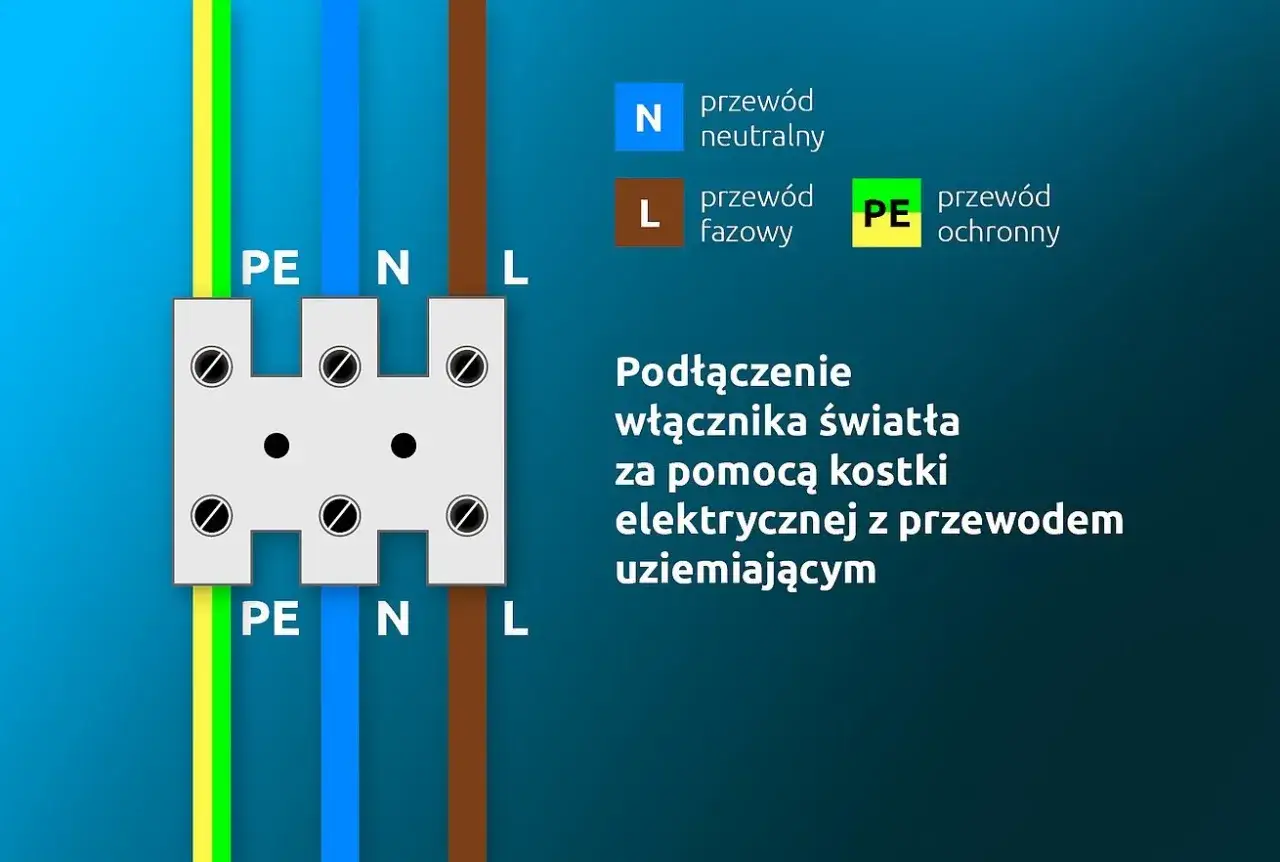

W klasycznym układzie neutralny N i ochronny PE nie trafiają do samego łącznika świecznikowego, tylko pozostają połączone w puszce albo w oprawie oświetleniowej. To właśnie dlatego przy takim montażu często widzisz tylko trzy żyły robocze. Po poprawnym podłączeniu instalacja działa banalnie prosto, ale nadal warto znać typowe błędy, bo one najczęściej wychodzą dopiero po pierwszym uruchomieniu.
Najczęstsze błędy i szybka diagnoza
Gdy coś nie działa, najczęściej winny nie jest sam łącznik, tylko pomylony przewód albo słabo dokręcony zacisk. Z mojego doświadczenia właśnie te dwie rzeczy odpowiadają za większość problemów po montażu. Reszta to już zwykle stara instalacja, uszkodzona izolacja albo osprzęt niepasujący do układu.
| Objaw | Najbardziej prawdopodobna przyczyna | Co zrobić |
|---|---|---|
| Klawisze sterują odwrotnie | Zamienione przewody na wyjściach 1 i 2 | Wyłącz zasilanie i zamień dwa przewody wyjściowe miejscami |
| Jedna sekcja nie reaguje | Luźny przewód albo źle osadzona żyła w zacisku | Sprawdź dokręcenie i długość odizolowania |
| Obie sekcje nie działają | Brak fazy na zacisku wspólnym albo przerwany przewód zasilający | Przerwij pracę i sprawdź zasilanie po odłączeniu obwodu |
| Zabezpieczenie wybija po włączeniu | Zwarcie, uszkodzona izolacja lub przewód dotykający metalowej części | Natychmiast wyłącz zasilanie i skontroluj ułożenie przewodów |
| Lampa LED lekko żarzy po wyłączeniu | Podświetlany łącznik, upływ prądu lub niekompatybilne źródło światła | Sprawdź typ osprzętu i zgodność z LED |
Jeśli po poprawieniu połączeń nadal coś się nie zgadza, nie próbuj „dociskać” problemu na siłę. W instalacji elektrycznej brak efektu bywa lepszym sygnałem niż pozornie działający, ale przegrzewający się układ. Są też sytuacje, w których trzy przewody po prostu nie wystarczają i trzeba sięgnąć po inne rozwiązanie.
Kiedy układ z trzema przewodami nie wystarczy
Trzy przewody wystarczą do klasycznego, mechanicznego łącznika świecznikowego, ale nie do każdego scenariusza. Jeśli chcesz dodać podświetlenie, sterowanie smart, ściemnianie albo inny poziom automatyki, może się okazać, że potrzebny jest przewód neutralny w puszce albo zupełnie inny mechanizm.
- Łącznik podświetlany lub elektroniczny często wymaga dodatkowego przewodu neutralnego, którego w starej puszce może nie być.
- Sterowanie z dwóch miejsc nie jest zadaniem dla łącznika świecznikowego, tylko dla układu schodowego.
- Więcej niż dwa obwody światła oznacza inny osprzęt i więcej żył wyjściowych.
- Płytka puszka może uniemożliwić bezpieczne ułożenie przewodów, nawet jeśli sam schemat jest prosty.
- Stara instalacja z niepewnymi kolorami przewodów wymaga większej ostrożności niż nowa instalacja w standardzie dzisiejszych oznaczeń.
To jest moment, w którym najczęściej radzę przestać myśleć o „szybkim podłączeniu”, a zacząć myśleć o całej instalacji. Jeśli układ ma być rozbudowany, warto wcześniej ocenić, czy w puszce w ogóle jest miejsce na dodatkowe żyły i czy wybrany osprzęt pasuje do obciążenia oraz typu źródeł światła. Z takiego podejścia bierze się mniej poprawek po montażu i mniej nerwów po pierwszym uruchomieniu.
Co jeszcze sprawdzam, zanim zamknę puszkę
Po podłączeniu nie kończę pracy od razu. Zostawiam zasilanie włączone tylko na tyle, żeby sprawdzić każdy klawisz osobno, a potem obserwuję, czy łącznik nie grzeje się po kilku minutach i czy ramka siedzi równo. To ma znaczenie większe, niż się wydaje, bo drobne luzy albo przyciśnięta żyła potrafią ujawnić się dopiero po czasie.
- Sprawdź, czy pierwszy klawisz steruje właściwą sekcją światła.
- Sprawdź, czy drugi klawisz działa niezależnie i bez opóźnienia.
- Dotknij obudowy po 10-15 minutach pracy, żeby ocenić, czy nic się nie nagrzewa.
- Upewnij się, że w puszce nie ma zbyt mocno ściśniętych przewodów.
- Sprawdź, czy ramka i mechanizm nie naciskają na żyły przy włożeniu w ścianę.
Jeżeli wszystko działa od razu i po chwili pracy nic się nie grzeje, masz poprawnie wykonane standardowe podłączenie podwójnego łącznika. Gdy jednak pojawia się choćby cień wątpliwości co do oznaczeń, stanu przewodów albo zgodności osprzętu z instalacją, lepiej zatrzymać się na etapie otwartej puszki i wezwać elektryka niż domykać montaż na przypuszczeniach.
