W instalacjach odgromowych i uziemiających bednarka jest jednym z tych elementów, które pracują w tle, ale decydują o bezpieczeństwie całego domu. W tym artykule pokazuję, do czego służy, jakie ma najważniejsze warianty, kiedy wybrać uziom fundamentowy albo otokowy oraz na co zwrócić uwagę przy montażu i późniejszym sprawdzeniu układu.
Najważniejsze informacje w skrócie
- Płaskownik stalowy odprowadza prąd do ziemi i pomaga wyrównać potencjały w budynku.
- W praktyce najczęściej spotyka się przekroje 30x3,5 mm, 30x4 mm i 40x4 mm.
- W gruncie oraz w trudniejszych warunkach korozyjnych lepiej sprawdza się stal nierdzewna V4A.
- W nowym domu najrozsądniej planować uziom fundamentowy, a przy modernizacji zwykle rozważa się otokowy lub pionowy.
- O trwałości układu bardziej niż sam materiał decydują połączenia, głębokość prowadzenia i późniejsze pomiary.
Czym jest płaskownik uziemiający i po co się go stosuje
To stalowy element o płaskim przekroju, który łączy instalację odgromową, uziemienie i połączenia wyrównawcze z gruntem. W praktyce działa jak droga o bardzo małej rezystancji, dzięki czemu energia z wyładowania lub niepożądanego przepięcia może zostać bezpiecznie odprowadzona do ziemi. Nie jest więc zwykłą taśmą stalową, tylko częścią układu ochronnego, który ma zadziałać szybko i przewidywalnie.
W budownictwie taki element spotyka się najczęściej jako część uziomu fundamentowego, uziomu otokowego albo siatki uziemiającej. W mojej ocenie właśnie tu tkwi jego największa zaleta: ten sam materiał może pracować w kilku układach, ale o skuteczności zawsze decyduje sposób użycia, a nie sama nazwa handlowa. Skoro wiadomo już, po co to się stosuje, przejdźmy do konkretnych wariantów, bo od nich zależy dobór do budynku.
Jakie wersje płaskownika spotkasz najczęściej
W sprzedaży i na budowie najczęściej pojawiają się trzy praktyczne wymiary, a różnice między nimi są ważniejsze, niż mogłoby się wydawać. Chodzi nie tylko o szerokość i grubość, lecz także o odporność mechaniczną, przewodność i rezerwę na trudniejsze warunki eksploatacji.
| Wariant | Co daje w praktyce | Kiedy ma sens |
|---|---|---|
| 30x3,5 mm | Lżejszy i nadal wystarczający dla wielu prostych układów; przekrój geometryczny wynosi ok. 105 mm². | Małe i średnie instalacje, gdy projekt nie wymaga większego zapasu materiału. |
| 30x4 mm | Najczęściej wybierany kompromis między ceną, sztywnością i parametrami; przekrój to 120 mm². | Domy jednorodzinne i większość standardowych instalacji odgromowych. |
| 40x4 mm | Większy przekrój, większa sztywność i wygodniejszy zapas przy rozbudowanych układach; przekrój to 160 mm². | Większe obiekty, dłuższe trasy prowadzenia i miejsca, gdzie liczy się większa rezerwa materiałowa. |
| Stal nierdzewna V4A | Wyraźnie lepsza odporność na korozję, zwłaszcza w gruncie i w środowisku agresywnym chemicznie. | Trudne warunki gruntowe, wysoka wilgotność, miejsca narażone na szybszą degradację ocynku. |
Najważniejsze nie jest samo to, z czego wykonano płaskownik, lecz czy materiał, przekrój i sposób prowadzenia pasują do warunków gruntu. W domu jednorodzinnym bardzo często wystarcza wariant 30x4 mm, ale przy bardziej wymagającym obiekcie albo gruncie o podwyższonej agresywności lepiej od razu przewidzieć mocniejszy lub trwalszy materiał. To prowadzi wprost do kolejnego pytania: gdzie taki układ sprawdza się najlepiej, a gdzie lepiej szukać innego rozwiązania.
Kiedy wybrać uziom fundamentowy, otokowy albo pionowy
Dobór układu zależy mniej od samej nazwy materiału, a bardziej od etapu budowy i warunków wokół domu. Ja zwykle patrzę na trzy rzeczy: czy obiekt dopiero powstaje, jak wygląda grunt oraz czy system będzie później dostępny do kontroli i pomiarów.
- Uziom fundamentowy sprawdza się najlepiej w nowym budynku, bo można go zintegrować ze zbrojeniem i zamknąć w betonie. To rozwiązanie bardzo trwałe, ale wymaga decyzji na etapie stanu surowego.
- Uziom otokowy jest wygodny przy modernizacji, gdy nie da się wrócić do fundamentów. Prowadzi się go wokół obiektu w gruncie i tworzy pierścień, który poprawia rozpraszanie prądu do ziemi.

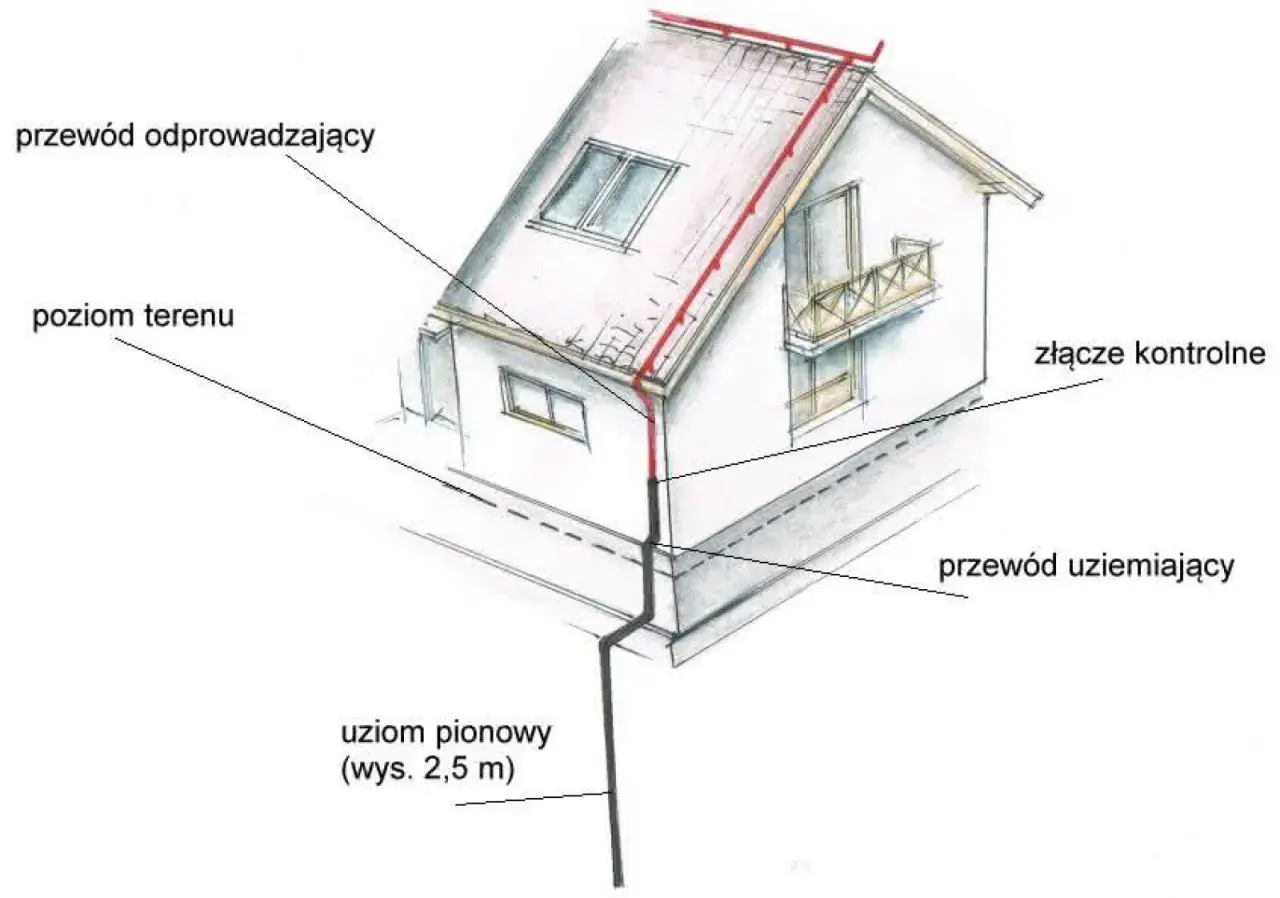

- Uziom pionowy przydaje się tam, gdzie brakuje miejsca na otok albo gdy trzeba poprawić parametry w trudniejszym gruncie. W praktyce bywa też uzupełnieniem całego układu.
W rozwiązaniach branżowych uziom otokowy prowadzi się zwykle na głębokości około 0,5 m i w odległości około 1 m od budynku, a w przypadku fundamentu ważna jest dobra otulina betonu, najczęściej co najmniej 5 cm. To nie są liczby przypadkowe, bo wpływają i na trwałość, i na skuteczność. Gdy układ jest już dobrany, klucz staje się montaż, bo właśnie tam powstaje większość problemów.
Jak wygląda poprawny montaż krok po kroku
Najczęstszy błąd początkujących polega na tym, że skupiają się na materiale, a nie na ciągłości i jakości połączeń. Tymczasem dobry montaż zaczyna się od projektu trasy, potem od właściwego ułożenia elementu, a dopiero na końcu od samego skręcania i zabezpieczenia styków.
- Zaplanuj możliwie prosty i ciągły przebieg układu, bez zbędnych załamań i przypadkowych przerw.
- Jeżeli wykonujesz uziom fundamentowy, połącz go ze zbrojeniem w punktach przewidzianych w projekcie, zwykle w odstępach około 2 m.
- Przy uziomie otokowym zadbaj o odpowiednią głębokość i o to, by większość długości miała realny kontakt z gruntem.
- Stosuj zaciski i złącza dopasowane do materiału, bo mieszanie przypadkowych elementów często kończy się korozją lub słabym kontaktem elektrycznym.
- Zostaw punkt probierczy lub inne rozwiązanie umożliwiające późniejszy pomiar bez demolowania nawierzchni.
W mojej ocenie największe różnice robią trzy drobiazgi: jakość styku, ochrona przed korozją i unikanie skrótów montażowych. Jeżeli trzeba, lepiej poświęcić godzinę więcej na poprawny zacisk niż później odkrywać, że cały układ ma słaby punkt w jednym połączeniu. To dobry moment, by nazwać także to, co najczęściej psuje efekt.
Najczęstsze błędy, które skracają trwałość układu
W praktyce większość problemów nie wynika z tego, że ktoś kupił „zły” materiał. Problem zwykle pojawia się wtedy, gdy element został źle poprowadzony, przypadkowo połączony albo pozostawiony bez kontroli po zakończeniu prac ziemnych.
- Zbyt płytkie ułożenie uziomu otokowego, przez co układ szybciej wysycha i gorzej pracuje sezonowo.
- Łączenie różnych metali bez właściwych przekładek lub złączy, co przyspiesza korozję elektrochemiczną.
- Zbyt duża liczba przypadkowych połączeń skręcanych, które po latach tracą stabilny kontakt.
- Brak dostępu do punktu pomiarowego, przez co późniejsza kontrola staje się kłopotliwa albo wręcz niemożliwa.
- Założenie, że ocynk wytrzyma jednakowo dobrze w każdym gruncie, mimo że wilgoć i skład chemiczny podłoża potrafią bardzo zmienić trwałość.
Najwięcej awarii rodzi się na połączeniach, nie na samym płaskowniku. Dlatego patrzę na cały układ jak na system naczyń połączonych: nawet dobry materiał przestaje mieć znaczenie, jeśli styk jest słaby albo skorodowany. Zostaje jeszcze ostatni krok, który w praktyce odróżnia poprawnie wykonaną instalację od tej tylko „na oko gotowej”.
Jak sprawdzić i utrzymać instalację przez lata
Po wykonaniu układu trzeba go zmierzyć, a nie tylko obejrzeć. W instalacjach uziemiających kontroluje się rezystancję uziemienia oraz ciągłość połączeń wyrównawczych, bo dopiero te wyniki pokazują, czy układ faktycznie spełnia swoją rolę. Przy prostszych obiektach pomiary są łatwiejsze, ale przy rozległych instalacjach trzeba podchodzić do nich selektywnie i rozdzielać poszczególne elementy tak, aby wiedzieć, co dokładnie badamy.
W praktyce warto też wracać do kontroli po większych pracach ziemnych, po remontach elewacji i po kilku latach eksploatacji. Korozja, uszkodzenie mechaniczne albo zmiana warunków gruntu potrafią pogorszyć parametry bez widocznych objawów. Jeśli mam wskazać jedną rzecz, którą najłatwiej zlekceważyć, to właśnie regularny pomiar. Układ uziemiający nie powinien być tajemnicą ukrytą pod ziemią, tylko elementem, którego stan da się potwierdzić.
Detale, które najbardziej wydłużają życie uziemienia
Jeżeli budujesz dom od zera, zaplanuj uziom jeszcze przed wylaniem fundamentów. Jeżeli modernizujesz istniejący obiekt, wybierz układ, który da się sensownie wykonać bez nadmiernych kompromisów, a nie taki, który wygląda dobrze tylko na papierze. W obu przypadkach wygrywa prostota, ciągłość i odporność na korozję.
Najbardziej praktyczna zasada jest prosta: dobierz materiał do gruntu, połączenia do materiału, a potem wszystko sprawdź pomiarem. Taka kolejność rzadko bywa efektowna, ale zwykle daje najtrwalszy rezultat. Jeśli chcesz, żeby instalacja odgromowa i uziemiająca działała bezproblemowo przez lata, właśnie te detale mają większe znaczenie niż jeden „mocniejszy” przekrój na etykiecie.
