Wewnętrzna linia zasilająca decyduje o tym, jak energia trafia od złącza do budynku i dalej do rozdzielnicy, a więc w praktyce o bezpieczeństwie, wygodzie i możliwościach całej instalacji. W tym tekście wyjaśniam, czym jest ten odcinek, gdzie przebiega, jak zwykle się go projektuje oraz jakie błędy najczęściej generują później kosztowne poprawki. To temat szczególnie ważny przy budowie domu, modernizacji starej instalacji i planowaniu większej mocy na przyszłość.
Najważniejsze fakty o WLZ, zanim wejdziesz w szczegóły projektu
- WLZ to odcinek instalacji przedlicznikowej, który łączy złącze z rozdzielnicą lub układem pomiarowym.
- W domu jednorodzinnym zwykle odpowiada za zasilenie całego obiektu, a w budynku wielorodzinnym także poszczególnych lokali.
- Przekroju przewodu nie dobiera się „na oko” - liczą się moc, długość trasy, sposób ułożenia i spadek napięcia.
- W praktyce często spotyka się przewody miedziane 5x10 mm² albo aluminiowe 5x16 mm², ale tylko projekt potwierdza, czy to wystarczy.
- Do odbioru potrzebne są pomiary i dokumentacja, a prace powinien wykonać elektryk z odpowiednimi kwalifikacjami.
- Najwięcej problemów powodują zbyt mały przekrój, brak zapasu mocy i mylenie granicy odpowiedzialności między operatorem a właścicielem.
Czym jest wewnętrzna linia zasilająca i gdzie zaczyna się jej rola
Najprościej ujmując, WLZ to odcinek, który prowadzi energię od złącza do budynku lub lokalu i zasila instalację odbiorczą przed licznikiem albo w bezpośrednim sąsiedztwie układu pomiarowego. To właśnie dlatego ten fragment ma znaczenie nie tylko techniczne, ale też formalne: od niego zależy, kto odpowiada za dany kawałek instalacji i kto może go modernizować.
W praktyce warto rozróżnić trzy elementy, które użytkownicy często wrzucają do jednego worka: przyłącze, WLZ oraz instalację wewnętrzną. Gdy te granice są niejasne, zaczynają się spory o własność, zabezpieczenia i zakres robót, a na budowie to zwykle kończy się przestojem.
| Element | Rola | Co warto zapamiętać |
|---|---|---|
| Przyłącze | Łączy sieć operatora ze złączem | To zwykle obszar po stronie operatora lub według warunków przyłączenia |
| WLZ | Przenosi energię ze złącza do rozdzielnicy lub układu pomiarowego | To część projektowana pod konkretną moc i trasę |
| Instalacja wewnętrzna | Zasila obwody w budynku | Zaczyna się za punktem rozdziału i pomiarem rozliczeniowym |
Takie rozróżnienie nie jest akademicką zabawą w definicje. Jeśli planujesz remont albo nowy dom, od tej granicy zależy, czy modernizujesz tylko przewód zasilający, czy także zabezpieczenia, rozdzielnicę i układ pomiarowy. A to prowadzi nas do najważniejszego praktycznego pytania: jak ten odcinek wygląda w różnych typach budynków.
Jak przebiega WLZ w domu jednorodzinnym i w budynku wielorodzinnym

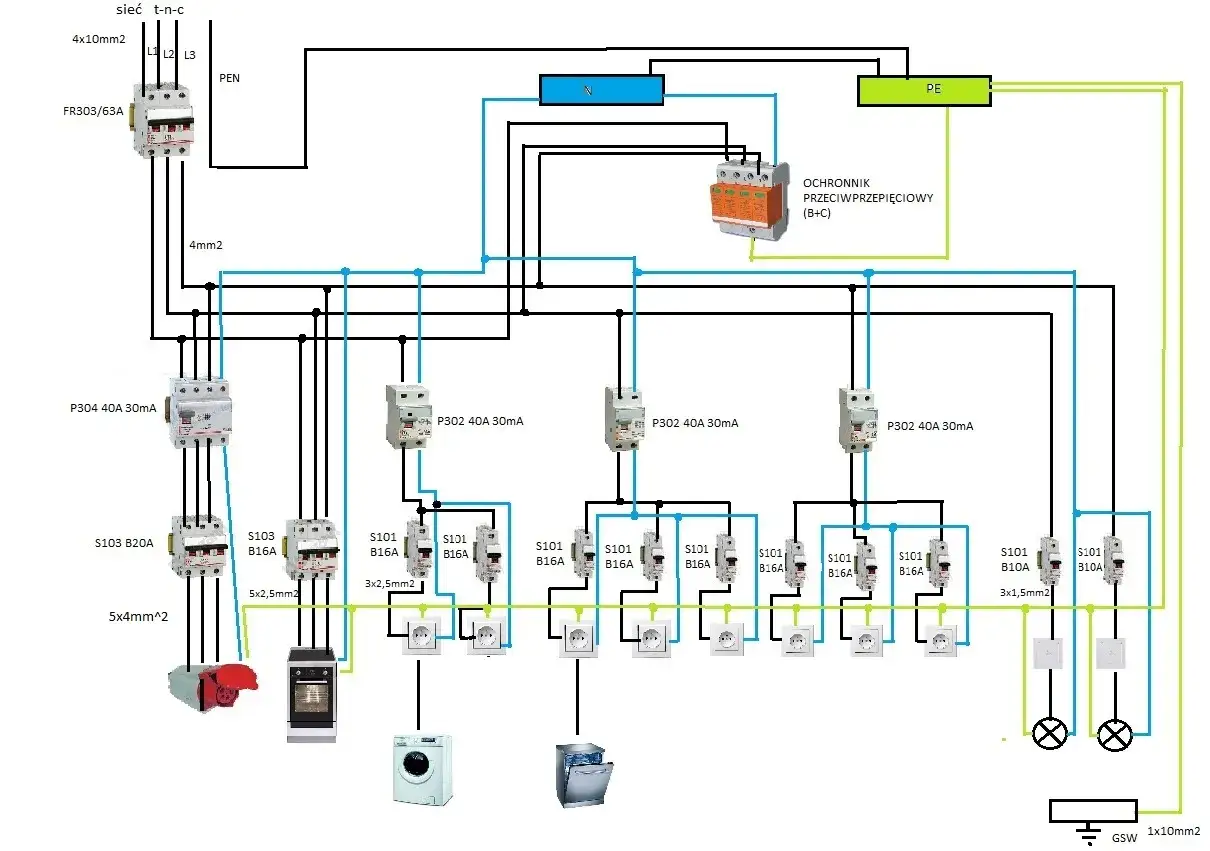

W domu jednorodzinnym wszystko jest zwykle prostsze, bo WLZ najczęściej biegnie od złącza kablowego lub pomiarowego do rozdzielnicy głównej budynku. Zdarza się prowadzenie w gruncie, w ścianie zewnętrznej albo w wydzielonym kanale technicznym, ale zawsze trzeba myśleć o dostępie, ochronie mechanicznej i warunkach środowiskowych.
Dom jednorodzinny
W takim układzie najważniejsze jest to, by od początku przewidzieć przyszłe potrzeby domu. Jeśli dziś planujesz tylko standardowe odbiory, a za dwa lata dochodzi pompa ciepła, płyta indukcyjna i ładowarka do samochodu, zbyt skromna WLZ szybko staje się wąskim gardłem.
W praktyce dobrze zaprojektowany odcinek ma zapas, ale nie jest przewymiarowany bez sensu. Z mojego doświadczenia wynika, że właśnie tu najczęściej pojawia się pokusa oszczędności na kablu, choć później koszt poprawki jest wielokrotnie większy niż różnica w materiale.
Przeczytaj również: Symbol kondensatora - Jak czytać schematy i unikać błędów?
Budynek wielorodzinny
W blokach i kamienicach WLZ często biegnie pionem na klatce schodowej, w szachcie instalacyjnym albo przez wydzielone strefy techniczne. Tu dochodzi jeszcze kwestia bezpieczeństwa pożarowego, czytelnego oznaczenia i dostępu dla serwisu oraz operatora.
W takich obiektach ważne jest też, że jeden pion potrafi zasilać wiele lokali, więc błąd w projekcie potrafi dotknąć nie tylko jeden apartament, ale cały fragment budynku. Dlatego w budynkach wielorodzinnych mniej niż gdziekolwiek indziej opłaca się improwizacja.
Gdy wiadomo już, jak wygląda trasa i gdzie może przebiegać ten odcinek, trzeba przejść do kwestii, która najbardziej interesuje inwestorów: z czego go zrobić i jak nie dobrać przekroju w ciemno.
Jak dobrać przekrój i zabezpieczenia bez zgadywania
Ja zaczynam od obciążenia, a nie od średnicy kabla. To ważna kolejność, bo przekrój WLZ wynika jednocześnie z mocy zapotrzebowanej, długości trasy, materiału przewodnika, sposobu ułożenia i dopuszczalnego spadku napięcia. Dopiero potem sprawdza się zabezpieczenie nadprądowe, warunki zwarciowe i to, czy przewód nie będzie pracował na granicy możliwości.
| Czynnik | Dlaczego ma znaczenie | Co zwykle robi projektant |
|---|---|---|
| Moc zapotrzebowana | Określa prąd obciążenia | Sprawdza, ile energii budynek faktycznie może pobierać |
| Długość trasy | Wpływa na spadek napięcia | Ocenia, czy trzeba zwiększyć przekrój |
| Materiał | Miedź i aluminium mają inną obciążalność | Dobiera przewód do budżetu i warunków pracy |
| Sposób ułożenia | Zmienia oddawanie ciepła | Uwzględnia trasę w ziemi, ścianie lub kanale |
| Przyszłe odbiory | Wpływają na rezerwę mocy | Zostawia zapas na modernizację |
W praktyce spotyka się rozwiązania typu 5x10 mm² Cu albo 5x16 mm² Al, ale traktuję je wyłącznie jako punkt odniesienia, nie gotową receptę. Przy innym obciążeniu, większej długości albo trudniejszych warunkach ułożenia ten sam przekrój może być za mały albo zwyczajnie nieopłacalny. Tak samo zabezpieczenie nie powinno być dobierane „na wszelki wypadek” z nadmiernym zapasem, bo wtedy instalacja traci sens ochronny.
W branży przyjmuje się też, że trzeba kontrolować spadek napięcia oraz zgodność z wymaganiami norm dotyczącymi oprzewodowania i sprawdzania instalacji. To nie jest detal dla perfekcjonistów, tylko jeden z podstawowych warunków, żeby oświetlenie, grzejniki, płyta i elektronika działały stabilnie. Z takim założeniem łatwiej przejść do samego procesu wykonania i odbioru.
Jak wygląda wykonanie, pomiary i odbiór
Tu najwięcej osób orientuje się, że sama „skrętka kabli” nie wystarcza. W praktyce poprawne wykonanie WLZ to sekwencja prac, a nie pojedyncze podłączenie. Najpierw są warunki przyłączenia i projekt, potem montaż, następnie pomiary, a dopiero na końcu zgłoszenie gotowości do podłączenia.
- Analiza warunków przyłączenia - na tym etapie sprawdza się moc, miejsce złącza, układ pomiarowy i wymagania operatora.
- Dobór trasy i przewodu - ustala się, czy kabel idzie w gruncie, w ścianie, w szachcie czy w wydzielonym kanale technicznym.
- Montaż przez uprawnionego elektryka - to moment na poprawne wykonanie połączeń, oznaczeń i zabezpieczeń.
- Pomiary odbiorcze - obejmują m.in. ciągłość przewodów ochronnych, rezystancję izolacji i sprawdzenie ochrony przeciwporażeniowej.
- Zgłoszenie gotowości instalacji - operator otrzymuje informację, że zakres po stronie inwestora jest zakończony i można podłączyć obiekt.
W praktyce bez protokołów pomiarowych i oświadczenia o stanie technicznym instalacji temat się nie zamyka. Operator, na przykład TAURON Dystrybucja, wymaga formalnego potwierdzenia gotowości, a to oznacza, że niedoróbki ujawniają się nie na papierze, tylko wtedy, gdy ktoś próbuje uruchomić zasilanie. I właśnie dlatego lepiej nie odkładać pomiarów „na później”.
Jeśli mam wskazać jedną rzecz, która najczęściej odróżnia sprawny projekt od problematycznego, to jest nią porządek w dokumentach. Dobrze opisana trasa, zgodny projekt i komplet pomiarów oszczędzają więcej czasu niż jakakolwiek szybka poprawka na budowie.
Najczęstsze błędy, które potem robią kosztowne poprawki
W projektach i modernizacjach widzę powtarzalny zestaw pomyłek. Nie są spektakularne, ale właśnie dlatego bywają groźne: z początku nic nie widać, a problem wychodzi dopiero przy większym obciążeniu albo podczas odbioru.
- Zbyt mały przekrój dobrany „na oko” - przewód może się grzać, a spadek napięcia zaczyna przeszkadzać przy normalnym użytkowaniu.
- Brak zapasu pod przyszłe urządzenia - dom po latach rośnie szybciej niż instalacja, jeśli nikt tego nie przewidział.
- Nieczytelna granica odpowiedzialności - później nikt nie wie, kto ma poprawić dany fragment i projekt się zatrzymuje.
- Zła trasa prowadzenia - przewód narażony na wilgoć, uszkodzenia mechaniczne albo trudny dostęp psuje cały układ.
- Pomijanie wpływu temperatury i sposobu ułożenia - to częsty błąd przy szybkich modernizacjach starych budynków.
- Brak pełnych pomiarów - bez nich nie ma pewności, że instalacja pracuje bezpiecznie i zgodnie z założeniami.
Najbardziej kosztowny błąd to zwykle nie sam kabel, tylko założenie, że „jakoś będzie”. Przy instalacjach elektrycznych takie podejście działa najkrócej. W budynku, w którym rośnie obciążenie i pojawiają się nowe odbiorniki, instalacja bez rezerwy staje się po prostu zbyt ciasna.
Co sprawdzam, zanim uznam taki odcinek za gotowy
Jeśli mam podjąć decyzję techniczną, patrzę przede wszystkim na trzy rzeczy: planowaną moc, trasę prowadzenia i zgodność z dokumentacją. Dopiero potem sprawdzam wygodę montażu czy estetykę rozwiązania. W elektryce priorytet jest prosty: ma być bezpiecznie, przewidywalnie i z zapasem na realne użytkowanie, a nie tylko na dzień odbioru.
Jeśli projekt dotyczy domu jednorodzinnego, najczęściej wystarczy dobre dopasowanie mocy do przyszłych odbiorników i sensownie poprowadzony przewód od złącza do rozdzielnicy. W budynku wielorodzinnym dochodzą jeszcze uzgodnienia z administratorem, dostęp do pionów i spójność z układem pomiarowym. To właśnie te detale decydują, czy instalacja działa bezproblemowo przez lata, czy po pierwszej rozbudowie zaczyna wymagać kolejnej interwencji.
