Przekaźnik półprzewodnikowy to wygodne rozwiązanie tam, gdzie trzeba często i bezgłośnie przełączać obwody, a przy tym zachować separację między sterowaniem a stroną mocy. W praktyce sprawdza się w automatyce domowej, sterowaniu ogrzewaniem, oświetleniem i wentylacją, ale tylko wtedy, gdy jest dobrze dobrany do rodzaju obciążenia i warunków pracy. Poniżej pokazuję, jak działa, gdzie ma sens i na co zwrócić uwagę przed zakupem.
Najważniejsze rzeczy do zapamiętania o przekaźniku półprzewodnikowym
- Skrót SSR oznacza przekaźnik półprzewodnikowy, czyli elektroniczny element do przełączania obwodów bez ruchomych styków.
- Najlepiej sprawdza się przy częstym przełączaniu, cichej pracy i w automatyce budynkowej.
- Trzeba dopasować go do napięcia sterowania, typu obciążenia oraz prądu znamionowego z zapasem.
- Leakage current, czyli prąd upływu, i grzanie to realne zjawiska, których nie wolno ignorować.
- Przy większych obciążeniach bardzo często potrzebny jest radiator lub inna forma chłodzenia.
- W domowej instalacji lepiej działa jako element automatyki niż jako zamiennik każdego klasycznego przekaźnika.
Czym jest przekaźnik półprzewodnikowy i co robi w obwodzie
Przekaźnik półprzewodnikowy to elektroniczny przełącznik, który steruje przepływem prądu w obwodzie mocy po podaniu sygnału na wejście sterujące. Zewnętrznie wygląda często niepozornie, ale wewnątrz ma układ izolacji i element wykonawczy, który zastępuje mechaniczne styki. Dzięki temu nie zużywa się tak jak klasyczny przekaźnik, nie wydaje charakterystycznego kliknięcia i może pracować przy bardzo dużej liczbie cykli przełączania.
W instalacjach domowych i budynkowych widzę go najczęściej tam, gdzie liczy się powtarzalność: przy sterowaniu grzałką, matą grzewczą, wentylacją, lampami lub siłownikami w automatyce. To nie jest element „do wszystkiego”, ale w dobrze dobranym miejscu daje bardzo stabilny efekt. Kiedy już wiadomo, po co się go stosuje, warto zobaczyć, jak dokładnie przełącza obwód od środka.
Jak działa przekaźnik półprzewodnikowy w praktyce

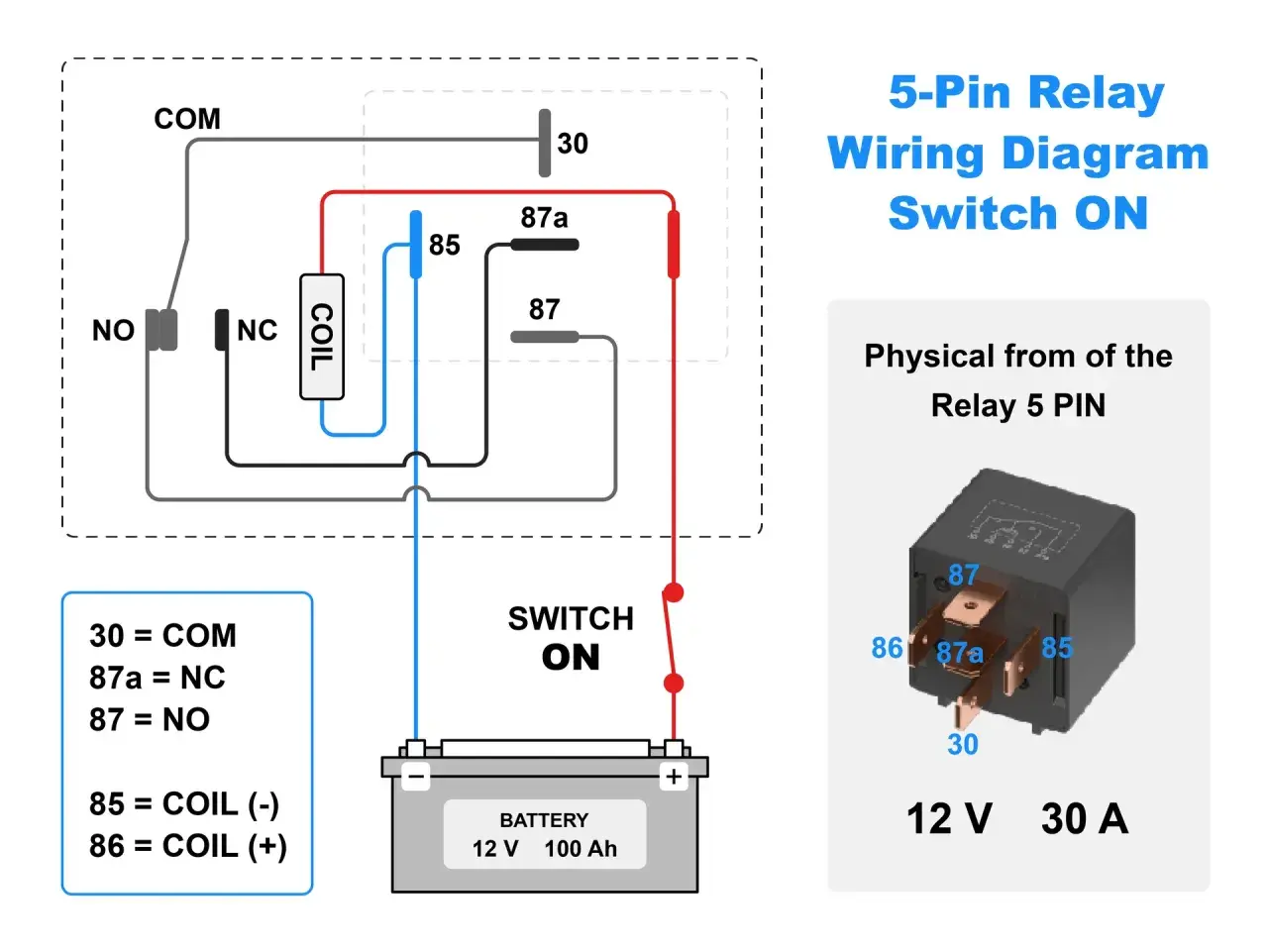

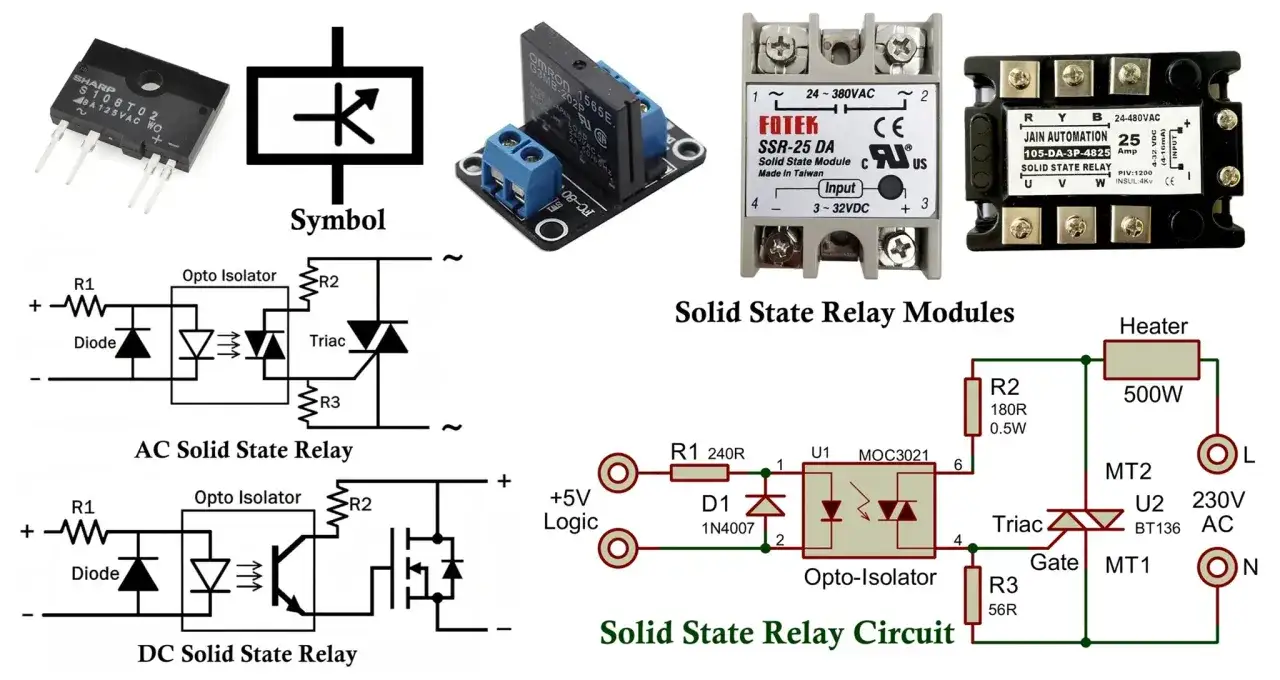

Najprościej mówiąc, wejście sterujące zasila wewnętrzną diodę LED albo podobny element optyczny, a po drugiej stronie układ izolowany załącza element mocy. W modelach AC najczęściej pracuje triak lub para tyrystorów, a w wersjach DC zwykle MOSFET-y. Taka konstrukcja daje galwaniczną separację między sterownikiem a obciążeniem, czyli chroni część sterującą przed bezpośrednim kontaktem z siecią lub zasilaniem mocy.
W praktyce spotkasz dwa ważne tryby pracy:
- Zero-cross - załącza obciążenie w pobliżu przejścia napięcia przez zero. Daje mniejsze zakłócenia i świetnie nadaje się do grzałek oraz oświetlenia rezystancyjnego.
- Random turn-on - załącza natychmiast po sygnale sterującym. Przydaje się tam, gdzie ważniejsza jest szybkość reakcji albo sterowanie fazowe.
To właśnie tryb załączenia decyduje o tym, czy element będzie pracował łagodnie, czy będzie generował więcej zakłóceń. W dobrych aplikacjach przełącza się w ułamkach sekundy, a przy sieci 50 Hz typowy czas reakcji często mieści się poniżej 10 ms. Ta różnica brzmi niewinnie, ale w instalacji robi sporą robotę, zwłaszcza gdy obciążenie jest wrażliwe albo przełączane bardzo często.
Gdzie sprawdza się najlepiej w domu i w automatyce budynkowej
W domu najbardziej sensownie wykorzystuję go tam, gdzie klasyczny przekaźnik zacząłby po prostu szybciej się zużywać albo pracowałby zbyt głośno. Dobrze pasuje do układów, które długo trzymają obciążenie i często je przełączają, zamiast robić to raz na kilka dni.
- Ogrzewanie podłogowe i grzałki - szczególnie przy częstym sterowaniu temperaturą, bo element nie ma styków, które się wypalają.
- Wentylacja i rekuperacja - przy stabilnym, powtarzalnym załączaniu, gdy ważna jest cisza pracy.
- Oświetlenie - zwłaszcza w układach automatyki i scen świetlnych, gdzie potrzebna jest duża liczba cykli.
- Pompy i zawory - ale tylko wtedy, gdy typ obciążenia i prąd rozruchowy są prawidłowo policzone.
- Szafy sterownicze i rozdzielnice - gdy chcesz odciążyć sterownik PLC, termostat lub regulator.
Przy oświetleniu LED zwracam uwagę na jedną rzecz, którą wiele osób pomija: prąd upływu. Nawet niewielki może powodować delikatne żarzenie albo lekkie podświetlanie źródeł LED po wyłączeniu. To nie jest wada każdego modelu, ale trzeba ją sprawdzić przed montażem. Mając to z tyłu głowy, można już sensownie przejść do doboru konkretnego modelu.
Jak dobrać właściwy model bez przepłacania
Dobór nie zaczyna się od ceny, tylko od trzech pytań: co steruję, czym steruję i w jakich warunkach to będzie pracować. W praktyce nie biorę modelu „na styk”, tylko zostawiam 30-50% zapasu na prądzie znamionowym, a przy pracy ciągłej i słabszej wentylacji obudowy jeszcze więcej.
| Parametr | Co sprawdzić | Praktyczna wskazówka |
|---|---|---|
| Napięcie sterujące | Czy sterownik podaje 3-32 V DC, 90-280 V AC lub inny zakres | Musi pasować do termostatu, PLC albo modułu automatyki |
| Rodzaj wyjścia | AC, DC, jednofazowe czy trójfazowe | To najczęstszy błąd początkujących przy zakupie |
| Typ obciążenia | Rezystancyjne, indukcyjne, LED, silnik, transformator | Grzałka i silnik nie zachowują się tak samo |
| Prąd znamionowy | Wartość nominalna z zapasem względem realnego obciążenia | Jeśli obciążenie ma 10 A, zwykle patrzę na 15-25 A |
| Chłodzenie | Czy potrzebny jest radiator, pasta termiczna lub wentylacja | Przy wyższych prądach chłodzenie decyduje o żywotności |
| Prąd upływu | Wartość w mA, szczególnie ważna przy LED i małych obciążeniach | Jeśli obciążenie jest bardzo małe, mogą pojawić się objawy „niedomykania” |
Jeśli chodzi o koszty, w Polsce najprostsze moduły kupisz zwykle za około 8-20 zł. Popularne modele 25 A i 40 A mieszczą się często w przedziale 30-60 zł, a markowe lub panelowe rozwiązania na szynę DIN potrafią kosztować 60-150 zł. Radiator to zazwyczaj dodatkowe kilkanaście do kilkudziesięciu złotych, a przy większych obciążeniach bywa po prostu obowiązkowy.
Do tego dochodzi jeszcze jedna rzecz, której nie widać w samej nazwie produktu: spadek napięcia na elemencie mocy. On zamienia się w ciepło, dlatego SSR nie jest „zimnym” zamiennikiem przekaźnika mechanicznego. Kiedy już dobrze dobierzesz model, naturalnym pytaniem staje się porównanie go z klasycznym przekaźnikiem.
SSR a przekaźnik elektromagnetyczny w codziennym użyciu
Nie stawiam ich w jednej kategorii „lepszy-gorszy”, bo służą trochę innym celom. Przekaźnik mechaniczny jest prostszy, tańszy i ma praktycznie zerowy prąd upływu. Przekaźnik półprzewodnikowy wygrywa ciszą, szybkością i trwałością przy dużej liczbie przełączeń. W instalacji domowej wybór zależy od tego, co naprawdę ma zrobić obwód, a nie od samej nowoczesności rozwiązania.
| Cecha | Przekaźnik półprzewodnikowy | Przekaźnik elektromagnetyczny |
|---|---|---|
| Hałas | Bezgłośny | Słyszalne kliknięcie przy każdym przełączeniu |
| Trwałość przy częstym przełączaniu | Bardzo wysoka | Ograniczona zużyciem styków |
| Prędkość reakcji | Bardzo szybka | Wolniejsza |
| Prąd upływu | Tak, zwykle niewielki | Praktycznie brak |
| Wydzielanie ciepła | Tak, wymaga uwagi przy doborze chłodzenia | Zwykle mniejsze |
| Cena zakupu | Zazwyczaj wyższa | Zwykle niższa |
| Najlepsze zastosowanie | Automatyka, grzanie, częste cykle, cisza pracy | Proste przełączanie, rzadsze cykle, niski koszt |
Gdy przełączam coś rzadko, a budżet jest ważny, nadal wybieram przekaźnik mechaniczny. Gdy obciążenie ma pracować długo, często i bez hałasu, rozwiązanie półprzewodnikowe ma wyraźny sens. Tylko że przy montażu właśnie tu pojawia się najwięcej błędów.
Co sprawdzam przed montażem, żeby uniknąć poprawek
Najwięcej problemów widzę nie w samym doborze technologii, tylko w niedoszacowaniu warunków pracy. SSR potrafi działać świetnie, ale nie wybacza lekkiego podejścia do chłodzenia, obciążenia i sposobu podłączenia.
- Nie zakładam pracy bez radiatora, jeśli prąd jest wyższy albo obudowa ma słabą wentylację.
- Sprawdzam charakter obciążenia, bo grzałka, pompa i zasilacz impulsowy nie wymagają tego samego modelu.
- Uwzględniam prąd upływu, szczególnie przy LED-ach i małych odbiornikach.
- Nie mylę SSR z rozłącznikiem serwisowym, bo stan wyłączenia nie zawsze oznacza pełne odcięcie prądu.
- Dobieram zapas prądowy, zamiast kupować element „na styk”.
- Kontroluję temperaturę obudowy, bo przy wysokiej temperaturze otoczenia parametry szybko się pogarszają.
Jeśli miałbym sprowadzić ten temat do jednej zasady, powiedziałbym tak: dobrze dobrany przekaźnik półprzewodnikowy daje ciszę, szybkość i trwałość, ale tylko wtedy, gdy pasuje do obciążenia, napięcia sterowania i warunków chłodzenia. W instalacjach domowych to bardzo praktyczny element, pod warunkiem że traktuje się go jak część układu technicznego, a nie uniwersalny zamiennik wszystkiego, co kiedyś miało styki.
