Element indukcyjny może wyglądać niepozornie, ale w praktyce decyduje o tym, czy układ pracuje stabilnie, cicho i bez zbędnych zakłóceń. Wielu majsterkowiczów trafia na dławik dopiero wtedy, gdy zasilacz zaczyna piszczeć albo świetlówka nie chce wystartować. Poniżej wyjaśniam, jak działa, gdzie spotyka się go w domu, jak rozpoznać najważniejsze odmiany i na co patrzeć przy doborze do konkretnego zastosowania.
Najkrótsza droga do zrozumienia tego elementu
- Element indukcyjny magazynuje energię w polu magnetycznym i przeciwdziała gwałtownym zmianom prądu.
- W domowych urządzeniach najczęściej służy do filtracji zakłóceń, wygładzania prądu i pracy w przetwornicach impulsowych.
- Najważniejsze odmiany to cewki na rdzeniu ferrytowym, elementy toroidalne, wersje powietrzne i filtry wspólno-modowe.
- Przy doborze liczą się nie tylko indukcyjność, ale też prąd nasycenia, straty, częstotliwość pracy i temperatura.
- Źle dobrany element zwykle zdradza się piszczeniem, przegrzewaniem, spadkiem sprawności albo zakłóceniami w działaniu urządzenia.

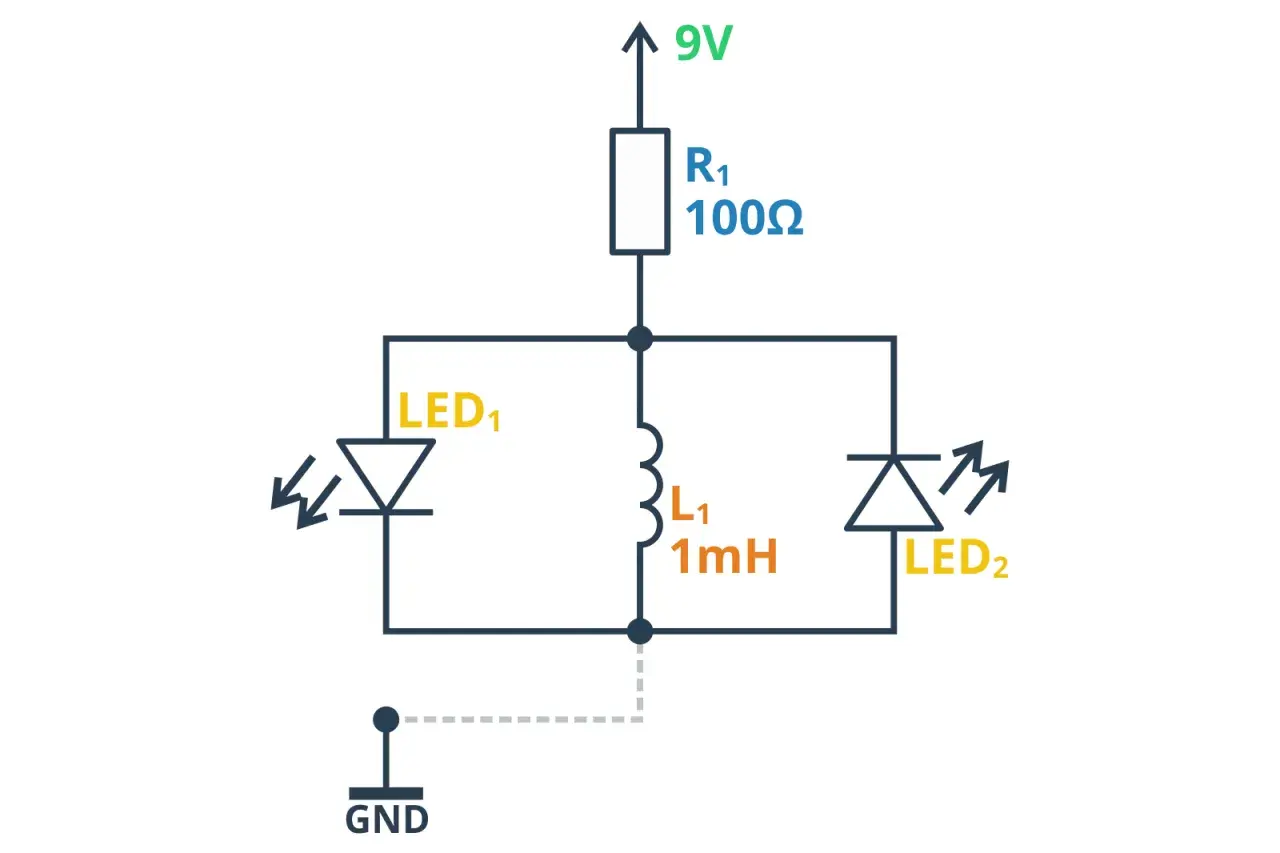

Jak działa element indukcyjny i dlaczego w ogóle jest potrzebny
Cewka działa jak magazyn energii. Gdy przez uzwojenie płynie prąd, wokół przewodnika powstaje pole magnetyczne, a gdy prąd próbuje zmienić się zbyt szybko, element „broni się” przed tą zmianą. Nie robi tego przez zwykły opór, tylko przez reaktancję indukcyjną, czyli zależną od częstotliwości przeszkodę dla prądu zmiennego. W praktyce opisuje to zależność XL = 2πfL: im wyższa częstotliwość i większa indukcyjność, tym silniejsze tłumienie szybkich zmian.
W obwodzie stałoprądowym taki element nie blokuje przepływu całkowicie, ale potrafi wygładzić pulsacje, ograniczyć skoki i uspokoić pracę zasilania. To ważne, bo w wielu układach problemem nie jest brak energii, tylko jej zbyt gwałtowny sposób podawania. Właśnie dlatego elementy tego typu są tak cenne w przetwornicach, filtrach i układach, które mają pracować stabilnie przez lata.
Co zmienia w prądzie stałym
W obwodach DC największą rolę odgrywa magazynowanie energii i łagodzenie zmian prądu. Gdy układ przełącza się szybko, cewka ogranicza skoki, dzięki czemu zasilacz ma mniej tętnień, a elektronika dostaje bardziej przewidywalne warunki pracy.
Co zmienia w prądzie zmiennym
W układach AC rośnie znaczenie częstotliwości. Szybkie zakłócenia są tłumione mocniej niż składowa użyteczna, więc element działa jak selektywny filtr. Jeśli jednak rdzeń zostanie źle dobrany albo wejdzie w nasycenie, efekt ochronny szybko słabnie i cały układ zaczyna pracować mniej pewnie.
Najłatwiej zobaczyć to w zasilaczach i filtrach, czyli tam, gdzie energia musi być prowadzona bardziej elegancko niż w zwykłym obwodzie z żarówką.
Gdzie spotykam go w domu i w instalacjach
W polskich domach najczęściej widzę ten element w miejscach, których na co dzień nie rozkręcamy: w zasilaczach impulsowych, driverach LED, urządzeniach audio, ładowarkach, falownikach do pomp i napędów oraz w filtrach przeciwzakłóceniowych. W instalacjach 230 V i 50 Hz chodzi zwykle o jedną z trzech rzeczy: ograniczenie szumów, stabilizację prądu albo ochronę czułej elektroniki przed zakłóceniami z sieci.
- Zasilacze laptopów i routerów - tutaj element pomaga wygładzać energię po przełączaniu i ograniczać straty.
- Oprawy LED i sterowniki oświetlenia - dobrze dobrana cewka ogranicza tętnienia, migotanie i czasem także słyszalne piszczenie.
- Starsze oprawy świetlówkowe - w klasycznych układach magnetycznych ten komponent pełnił funkcję ograniczania prądu lampy.
- Automatyka budynkowa - przy napędach rolet, pompach, wentylacji i zasilaczach awaryjnych pomaga utrzymać stabilność pracy.
- Układy audio i radiowe - tam liczy się cicha praca, mniejsze przenikanie zakłóceń i lepsza separacja sygnałów.
To ważne rozróżnienie: z zewnątrz kilka urządzeń może wyglądać podobnie, ale od środka mogą mieć zupełnie inne wymagania prądowe i częstotliwościowe. Dlatego przy remoncie, wymianie oprawy czy modernizacji zasilacza nie wystarczy patrzeć na gabaryt. Trzeba wiedzieć, do czego układ ma naprawdę służyć.
To prowadzi prosto do pytania, jakie odmiany robią to najlepiej i czym różnią się w praktyce.
Jakie są najważniejsze rodzaje i kiedy który ma sens
Ja zwykle zaczynam od konstrukcji rdzenia, bo to ona najmocniej wpływa na zachowanie całego układu. Jeden typ lepiej znosi duży prąd, inny lepiej tłumi zakłócenia, a jeszcze inny pracuje ciszej i ma mniejsze pole rozproszone.
| Rodzaj | Najlepsze zastosowanie | Co go wyróżnia | Ograniczenie |
|---|---|---|---|
| Cewka na rdzeniu ferrytowym | Przetwornice, filtry, układy mocy | Duża indukcyjność przy niewielkich rozmiarach | Łatwiej wchodzi w nasycenie przy zbyt dużym prądzie |
| Element toroidalny | Układy audio, zasilacze, rozwiązania wymagające małego pola rozproszonego | Dobra sprawność i mniejsze „siekanie” zakłóceń na zewnątrz | Bywa większy i mniej wygodny w montażu |
| Cewka powietrzna | Rezonans, radio, wyższe częstotliwości | Brak nasycenia rdzenia | Zwykle większe wymiary i niższa indukcyjność |
| Filtr wspólno-modowy | Linie danych, USB, HDMI, zasilanie, audio | Tłumi zakłócenia wspólne bez psucia sygnału użytkowego | Trzeba go dobrać do konkretnego pasma i obciążenia |
Filtry wspólno-modowe są szczególnie skuteczne tam, gdzie zakłócenia pojawiają się w zakresie od kilku megaherców do kilkuset megaherców. Dlatego dobrze sprawdzają się w przewodach sygnałowych i zasilających, ale tylko wtedy, gdy pasują do konkretnego interfejsu i poziomu prądu. W praktyce nie ma tu miejsca na zgadywanie.
Jeśli typ już znam, przechodzę do parametrów. Tu zaczyna się najwięcej pomyłek.
Jak dobrać parametry bez zgadywania
Najpierw patrzę na obciążenie, potem na częstotliwość pracy, a dopiero na końcu na rozmiar i cenę. To prostsze niż wydaje się na pierwszy rzut oka, ale tylko wtedy, gdy nie próbujesz zastąpić karty katalogowej domysłem.
- Indukcyjność - mówi, jak mocno element przeciwstawia się zmianom prądu, ale sama liczba nie wystarcza do wyboru.
- Prąd nasycenia - pokazuje, przy jakim obciążeniu rdzeń traci swoje właściwości i całość zaczyna zachowywać się gorzej.
- Rezystancja uzwojenia - im niższa, tym mniejsze straty cieplne i zwykle lepsza sprawność.
- Zakres częstotliwości - kluczowy przy filtrach EMI, bo element musi tłumić tam, gdzie naprawdę powstaje problem.
- Temperatura pracy - ważna zwłaszcza w zamkniętych obudowach, gdzie chłodzenie jest słabsze niż na stole testowym.
| Parametr | Dlaczego jest ważny | Co sprawdzam w praktyce |
|---|---|---|
| Indukcyjność | Wpływa na tłumienie zmian prądu i poziom tętnień | Czy pasuje do konkretnej aplikacji, a nie tylko do opisu sklepowego |
| Prąd nasycenia | Po przekroczeniu granicy spada skuteczność i rosną straty | Ja zwykle zostawiam zapas 20-30% względem prądu szczytowego, jeśli projekt nie daje twardych danych |
| DCR | Decyduje o stratach mocy i nagrzewaniu | Czy element nie zamieni zbyt dużo energii w ciepło |
| Pasmo tłumienia | Określa, gdzie filtr naprawdę działa | Czy zakłócenia są w zakresie kHz, MHz czy wyżej |
| Warunki termiczne | Wysoka temperatura skraca żywotność i pogarsza parametry | Czy obudowa i wentylacja pozwolą pracować bez przegrzewania |
Indukcyjność to dopiero start
Na etykiecie można znaleźć µH albo mH, ale sama wartość nie mówi jeszcze, czy element nada się do konkretnego układu. W przetwornicy liczy się też częstotliwość przełączania, dopuszczalne tętnienia i energia, jaką cewka ma magazynować bez utraty charakterystyki.
Prąd nasycenia i straty cieplne
Jeśli rdzeń wejdzie w nasycenie, indukcyjność spada, a prąd zaczyna rosnąć szybciej, niż założył projekt. Efekt jest dość przewidywalny: więcej ciepła, większe zakłócenia i krótsza żywotność całego układu. W praktyce to właśnie ten parametr najczęściej odróżnia poprawny dobór od „będzie działać jakoś”.
Przeczytaj również: Jak obliczyć rezystancję? Wzory, szeregowe, równoległe - Bez pomyłek
Dlaczego częstotliwość ma znaczenie
W filtrach zakłóceń nie wystarczy duża indukcyjność. Liczy się materiał rdzenia, konstrukcja uzwojenia i to, czy element tłumi sygnał dokładnie w tym paśmie, w którym powstaje problem. Przy układach danych i zasilaniach impulsowych to różnica między skutecznym filtrem a dekoracją na płytce.
W praktyce źle dobrany element zdradza się szybko i dość czytelnie, więc warto znać objawy zanim zacznie się szukać winy w całym urządzeniu.
Jak rozpoznać, że element jest źle dobrany
Najczęstszy błąd polega na tym, że ktoś patrzy tylko na wygląd albo na jedną liczbę z opisu. Potem pojawia się piszczenie, grzanie albo zakłócenia i zaczyna się wymiana części po omacku. Da się tego uniknąć, jeśli od razu zwróci się uwagę na objawy.
| Objaw | Najczęstsza przyczyna | Co sprawdzić najpierw |
|---|---|---|
| Brzęczenie lub piszczenie | Rdzeń pracuje na granicy, uzwojenie drga mechanicznie albo częstotliwość jest źle dobrana | Prąd szczytowy, mocowanie, jakość rdzenia |
| Silne grzanie | Za duży prąd, zbyt wysoki DCR lub wchodzenie w nasycenie | Obciążenie, chłodzenie, parametry katalogowe |
| Migotanie LED lub niestabilna praca elektroniki | Za słaby filtr, zbyt mała indukcyjność albo niedopasowany driver | Specyfikację zasilacza i pasmo pracy |
| Zakłócenia w radiu lub audio | Niewystarczające tłumienie EMI | Prowadzenie przewodów, rozmieszczenie elementów i dobór filtra |
Nie każdy szum oznacza awarię, ale jeśli dźwięk rośnie wraz z obciążeniem albo pojawia się nagły skok temperatury, to sygnał ostrzegawczy. Wtedy najpierw sprawdzam zgodność z dokumentacją, a dopiero potem szukam „bardziej wytrzymałej” zamiany.
Po tych sygnałach łatwiej ocenić, czy problem tkwi w samym elemencie, czy w całym układzie.
Na co patrzeć, gdy modernizujesz oświetlenie albo zasilacz w domu
Przy modernizacji oświetlenia, zasilacza albo automatyki domowej nie zaczynam od ceny, tylko od parametrów pracy. W praktyce najważniejsze są cztery rzeczy: napięcie, prąd, częstotliwość i temperatura otoczenia. To one decydują, czy element będzie działał spokojnie, czy po kilku tygodniach zacznie się przegrzewać i hałasować.
Jeśli projekt dotyczy instalacji 230 V, nie warto opierać się na samym podobieństwie obudowy. Dwa elementy mogą wyglądać niemal identycznie, a różnić się dopuszczalnym prądem, stratami i zachowaniem przy zakłóceniach. W domu najlepiej sprawdza się podejście zachowawcze: dobór z zapasem, dobra wentylacja i unikanie zamienników „na oko”.
To właśnie wtedy taka cewka przestaje być anonimowym kawałkiem drutu, a staje się częścią układu, który ma pracować cicho, bezpiecznie i przewidywalnie przez długi czas.
