Czujnik halla to jedno z tych rozwiązań, które w instalacjach elektrycznych i automatyce domowej robią więcej, niż widać na pierwszy rzut oka. W praktyce pozwala wykrywać ruch, położenie, prędkość i obecność magnesu bez mechanicznego styku, więc dobrze sprawdza się tam, gdzie liczy się trwałość i powtarzalność. W tym tekście pokazuję, jak działa ten układ, gdzie ma sens, kiedy daje przewagę nad kontaktronem i na co uważać przy wyborze albo diagnozie.
Najważniejsze rzeczy o działaniu i zastosowaniach sensora Halla
- Układ zamienia zmianę pola magnetycznego na sygnał elektryczny, więc nie wymaga styku mechanicznego.
- Najczęściej spotkasz wersje cyfrowe, liniowe i zatrzaskowe, a każda z nich służy do innego zadania.
- W domu i instalacjach elektrycznych sprawdza się m.in. w roletach, bramach, silnikach BLDC i pomiarze prądu.
- Przy doborze liczy się odległość od magnesu, orientacja biegunów, napięcie zasilania i warunki pracy.
- Dobrze dobrany sensor daje wysoką powtarzalność, ale źle ustawiony magnes potrafi zepsuć nawet porządny projekt.
Jak działa układ wykorzystujący efekt Halla
Ja patrzę na to prosto: przez cienki półprzewodnik płynie prąd, a gdy pojawia się prostopadłe pole magnetyczne, nośniki ładunku są odchylane i po bokach materiału powstaje napięcie. To właśnie ono jest mierzone i zamieniane na sygnał użyteczny dla sterownika, przekaźnika albo układu pomiarowego.
W praktyce oznacza to, że sensor reaguje nie na sam metal, lecz na zmianę pola magnetycznego. Dlatego tak często współpracuje z małym magnesem trwałym: magnes porusza się razem z elementem mechanicznym, a elektronika odczytuje, czy element jest w pozycji krańcowej, jak szybko się obraca albo jak daleko od czujnika się znalazł. Texas Instruments podaje, że dobrze dobrane układy wykrywają pola już przy około ±1 mT, a część liniowych czujników pracuje nawet z zasilaniem 1,65-5,5 V; w odmianach automotive spotyka się także rozwiązania do 38 V. To pokazuje, że nie mówimy o egzotycznym elemencie laboratoryjnym, tylko o bardzo praktycznym komponencie do codziennych instalacji.
Najważniejsza zaleta jest banalna, ale decydująca: brak kontaktu mechanicznego. Nie ma iskrzenia, tarcia ani typowego zużycia styków, więc rozwiązanie lepiej znosi cykle pracy, drgania i pył. Kiedy wiem już, jak to działa, przechodzę do pytania ważniejszego dla praktyki: jaki wariant rzeczywiście pasuje do zadania.
Jakie odmiany spotkasz najczęściej
Nie każdy sensor magnetyczny robi to samo. Jeśli ktoś kupuje pierwszy lepszy moduł, a potem dziwi się, że układ działa tylko „czasami”, zwykle problemem jest nie elektronika, lecz zły typ wyjścia albo nieodpowiednia charakterystyka.
| Typ | Jak zachowuje się wyjście | Do czego pasuje | Kiedy wybrałbym go w praktyce |
|---|---|---|---|

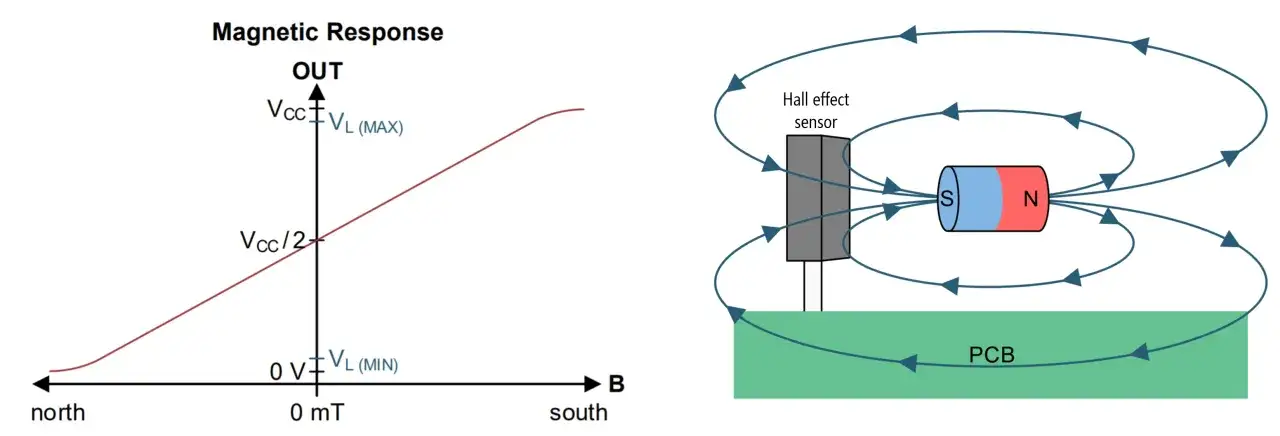

| Liniowy | Sygnał zmienia się proporcjonalnie do pola magnetycznego | Pomiar położenia, kąta, przesunięcia | Gdy chcę znać nie tylko stan „jest/nie ma”, ale także stopień ruchu |
| Cyfrowy przełącznik | Przełącza się po przekroczeniu progu | Kontrola pozycji, krańcówki, detekcja obecności magnesu | Gdy potrzebuję prostego sygnału ON/OFF |
| Zatrzaskowy | Zmienia stan po wykryciu określonego bieguna i utrzymuje go do czasu pojawienia się przeciwnego | Liczniki obrotów, proste enkodery, układy dwustanowe | Gdy ruch odbywa się w dwóch wyraźnych kierunkach i stan ma się „zapamiętywać” |

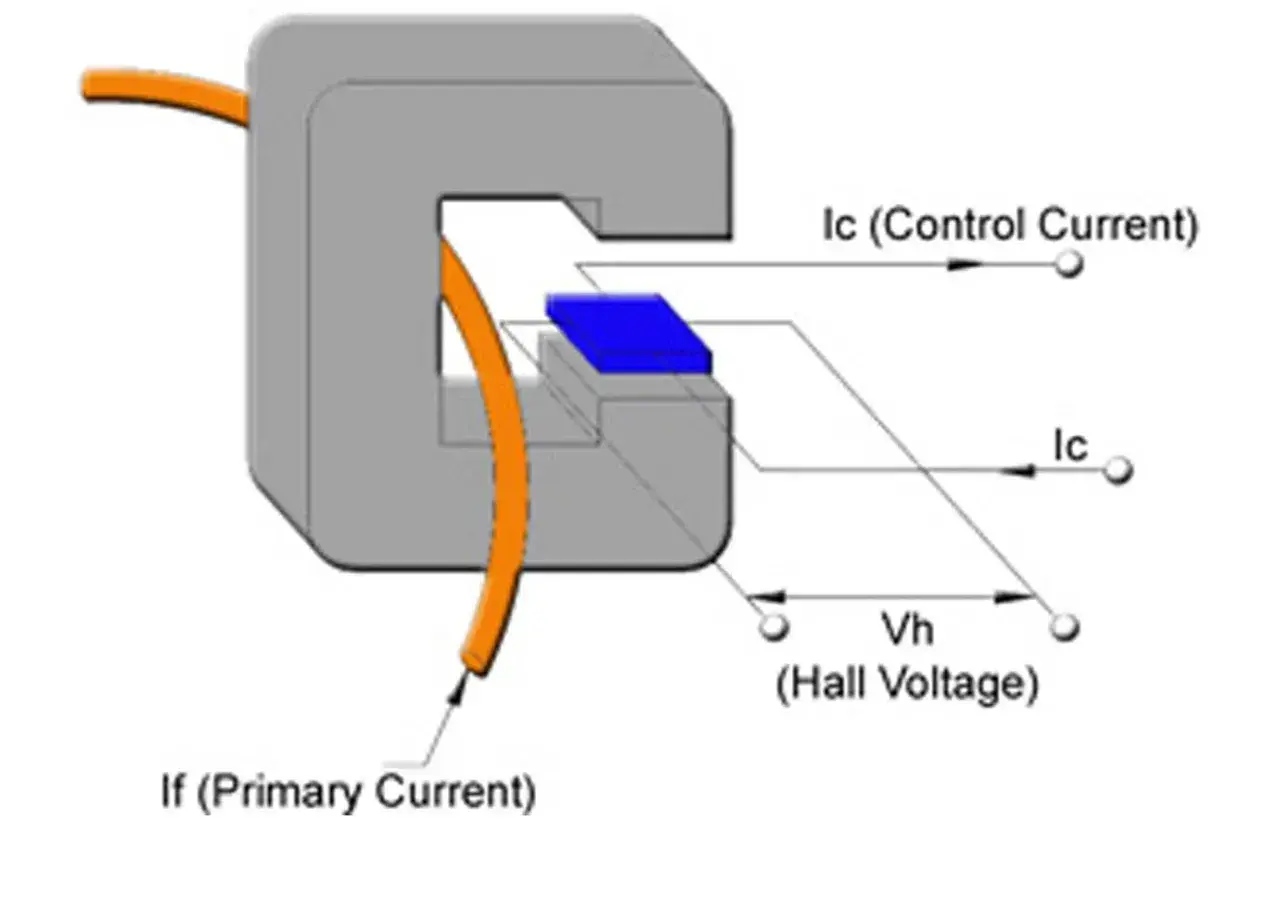

| Do pomiaru prądu | Reaguje na pole wytwarzane przez przewodnik z prądem | Liczniki energii, zasilacze, falowniki, zabezpieczenia | Gdy chcę mierzyć prąd bez wpinania się w obwód rezystorem pomiarowym |
W praktyce wybór jest prosty: jeśli zależy mi na pozycji, biorę układ liniowy; jeśli na obecności magnesu, przełącznik; jeśli na zmianie stanu w dwóch kierunkach, latch; a jeśli na prądzie, wtedy patrzę na czujnik prądowy oparty na efekcie Halla. Ta różnica robi większą robotę niż marka obudowy czy sama nazwa katalogowa.
Gdy już znam typ, łatwiej przejść do realnych zastosowań w domu i instalacjach, bo tam każdy z tych wariantów rozwiązuje trochę inny problem.
Gdzie sprawdza się w domu i instalacjach elektrycznych
W budynkach ten sensor ma sens wszędzie tam, gdzie ruch trzeba wykryć bez kontaktu i bez częstego serwisu. Najczęściej widzę go w miejscach narażonych na kurz, wilgoć, wibracje albo po prostu intensywną eksploatację.
- Rolety, markizy i bramy - sensor pilnuje położeń krańcowych albo liczby obrotów wału. To wygodne, bo układ nie zużywa się jak klasyczny mikrostyk.
- Drzwi i okna w systemach smart home - magnes na skrzydle i czujnik na ramie dają prostą informację o stanie otwarcia. Dobrze działa tam, gdzie nie chcesz widocznych, ruchomych elementów.
- Silniki bezszczotkowe BLDC - układ pomaga sterownikowi określać pozycję wirnika i kontrolować pracę napędu. To ważne w wentylatorach, pompach, okapach i niektórych narzędziach.
- Pomiar prądu - sensor pozwala mierzyć prąd stały i przemienny bez przerywania przewodu. Analog Devices zwraca uwagę, że to jedna z głównych zalet tej techniki, choć przy pomiarze trzeba pilnować dryftu temperatury.
- Krańcówki i pozycjonowanie - sprawdza się przy siłownikach, prowadnicach, mechanizmach składanych i wszędzie tam, gdzie liczy się powtarzalny punkt zatrzymania.
Właśnie w takich zastosowaniach widać przewagę bezstykowego pomiaru: mniej awarii, mniej regulacji i mniejsze ryzyko, że po roku zacznie „gubić” pozycję. To jednak nie znaczy, że każdy sensor magnetyczny będzie dobrym wyborem w każdym układzie, więc dalej przechodzę do doboru.
Jak dobrać odpowiedni model do zadania
Przy doborze nie zaczynam od ceny, tylko od geometrii i warunków pracy. Jeśli element ma mały zakres ruchu, potrzebny jest inny próg przełączania niż w przypadku większego przesunięcia; jeśli praca odbywa się na zewnątrz, ważniejsza staje się odporność mechaniczna i stabilność temperatury.
- Napięcie zasilania - w prostych instalacjach domowych najwygodniejsze są wersje 3,3 V i 5 V, bo łatwo je połączyć ze sterownikiem.
- Rodzaj wyjścia - analogowe daje płynny sygnał, cyfrowe tylko stan, a to od razu determinuje sposób sterowania.
- Odległość od magnesu - zbyt duża przerwa osłabia pole, zbyt mała może powodować niestabilne przełączanie albo niepożądane nasycenie.
- Orientacja biegunów - ten sam układ może reagować inaczej na magnes odwrócony biegunem, dlatego montaż trzeba traktować precyzyjnie, nie „na oko”.
- Warunki środowiskowe - temperatura, kurz, wilgoć i drgania mogą nie zniszczyć sensora od razu, ale szybko ujawniają błędy montażowe.
- Potrzeba pomiaru ciągłego czy dwustanowego - jeśli chce się tylko wykryć koniec ruchu, nie ma sensu przepłacać za wersję liniową.
| Kryterium | Czujnik Halla | Kontaktron | Czujnik indukcyjny |
|---|---|---|---|
| Zasilanie | Wymaga zasilania | Nie wymaga zasilania | Wymaga zasilania |
| Zużycie | Bardzo małe, brak styku | Styk mechaniczny może się zużywać | Brak styku, wysoka trwałość |
| Wymagany element współpracujący | Magnes | Magnes | Metalowy element |
| Typowy plus | Powtarzalność i szybka reakcja | Prostota i niski koszt | Odporność na trudne warunki |
| Typowy minus | Wrażliwość na ustawienie i próg pola | Mniejsza trwałość przy częstym cyklu | Mniejsza uniwersalność w prostych układach domowych |
Ja w praktyce wybieram ten układ wtedy, gdy ważniejsze są powtarzalność i trwałość niż absolutna prostota. Jeśli liczy się tylko tani sygnał otwarta-zamknięta, kontaktron nadal bywa wystarczający; jeśli natomiast instalacja ma pracować latami, lepiej dopłacić do rozwiązania bezstykowego i dobrze dopasować magnes.
Po doborze zwykle zostaje jeszcze montaż, a to właśnie na tym etapie najłatwiej wszystko zepsuć. Wystarczy jedna zła odległość albo zły kierunek pola i układ wygląda na uszkodzony, choć problemem jest tylko ustawienie.
Najczęstsze błędy przy montażu i diagnozie
Najwięcej problemów widzę wtedy, gdy ktoś traktuje ten element jak zwykły przełącznik. Tymczasem to układ magnetyczny, więc działa poprawnie tylko wtedy, gdy magnes, czujnik i mechanika są ze sobą zestrojone.
- Zły odstęp roboczy - zbyt duża przerwa osłabia sygnał, a zbyt mała może powodować losowe przełączanie przy drganiach.
- Nieprawidłowy kierunek bieguna - w części układów liczy się nie tylko obecność magnesu, ale też to, którą stroną jest ustawiony.
- Brak stabilnego zasilania - jeśli napięcie „pływa”, wyjście też może zachowywać się niestabilnie, szczególnie w tańszych modułach.
- Mieszanie sensorów dwustanowych z liniowymi - ktoś oczekuje płynnego odczytu, a kupuje zwykły przełącznik. Potem problemem nie jest usterka, tylko zły typ elementu.
- Diagnoza bez sprawdzenia magnesu - słaby lub rozmagnesowany element potrafi imitować awarię lepiej niż sama elektronika.
Przy diagnozie zaczynam od najprostszych rzeczy: zasilanie, masa, położenie magnesu, odległość i dopiero na końcu sam sensor. Jeśli mam pod ręką multimetr albo oscyloskop, patrzę na zmianę wyjścia podczas zbliżania i oddalania magnesu; brak reakcji nie zawsze oznacza uszkodzenie, czasem oznacza po prostu złą geometrię montażu. Takie podejście oszczędza czas, bo nie wymienia się od razu całego modułu.
Gdy te podstawy są dopięte, łatwiej ocenić, czy w danej instalacji ten sposób pomiaru rzeczywiście ma sens, czy lepiej wybrać inną technikę.
Gdzie ten wybór opłaca się najbardziej
W praktyce najbardziej cenię go tam, gdzie układ ma działać długo, bez dotykania i bez częstych regulacji. To dobry wybór dla rolet, bram, siłowników, napędów i pomiarów prądu, bo w takich miejscach mechaniczny styk szybciej ujawnia słabości niż sama elektronika.
Nie wybrałbym go natomiast wtedy, gdy nie ma miejsca na magnes, nie da się utrzymać stałej odległości albo mechanika pracuje bardzo chaotycznie. W takich warunkach lepszy bywa prostszy kontaktron albo sensor indukcyjny, zwłaszcza jeśli ważniejsza jest odporność na brud niż precyzja pozycji. Najlepszy efekt daje nie sam typ układu, ale poprawne dopasowanie go do ruchu, środowiska i oczekiwanej dokładności.
Jeśli mam zostawić jedną praktyczną wskazówkę, to brzmi ona tak: najpierw sprawdź, jaki sygnał naprawdę chcesz uzyskać, potem dopasuj typ sensora i dopiero na końcu wybieraj konkretny model. Przy takim podejściu sensor Halla zwykle okazuje się rozwiązaniem prostszym, trwalszym i bardziej przewidywalnym, niż wydaje się na pierwszy rzut oka.
