W instalacjach zewnętrznych, oprawach, czujnikach i złączach to właśnie szczelność obudowy decyduje, czy sprzęt poradzi sobie po deszczu, w pyle z remontu albo po przypadkowym zalaniu. Oznaczenie IP porządkuje te oczekiwania: mówi, jak dobrze urządzenie jest zabezpieczone przed pyłem i wodą, a czego już nie obiecuje. Poniżej wyjaśniam to bez zbędnej teorii, za to z naciskiem na praktykę, wybór sprzętu i typowe pułapki.
Najważniejsze informacje o klasie ochrony urządzeń
- IP67 oznacza obudowę odporną na pył oraz na krótkotrwałe zanurzenie w wodzie do 1 m przez 30 minut.
- To nie jest ochrona przed wszystkim: nie obejmuje np. mycia ciśnieniowego, chemii, soli, UV ani uszkodzeń mechanicznych.
- W praktyce równie ważne jak sama obudowa są dławiki, uszczelki, zaślepki i poprawny montaż.
- W porównaniu z IP65 i IP66 daje lepszą ochronę tam, gdzie sprzęt może stanąć w kałuży albo dostać chwilowe zalanie.
- Przy IP68 warunki zanurzenia trzeba sprawdzić w dokumentacji konkretnego produktu, bo nie są identyczne dla wszystkich urządzeń.
Jak czytać oznaczenie ochrony urządzenia

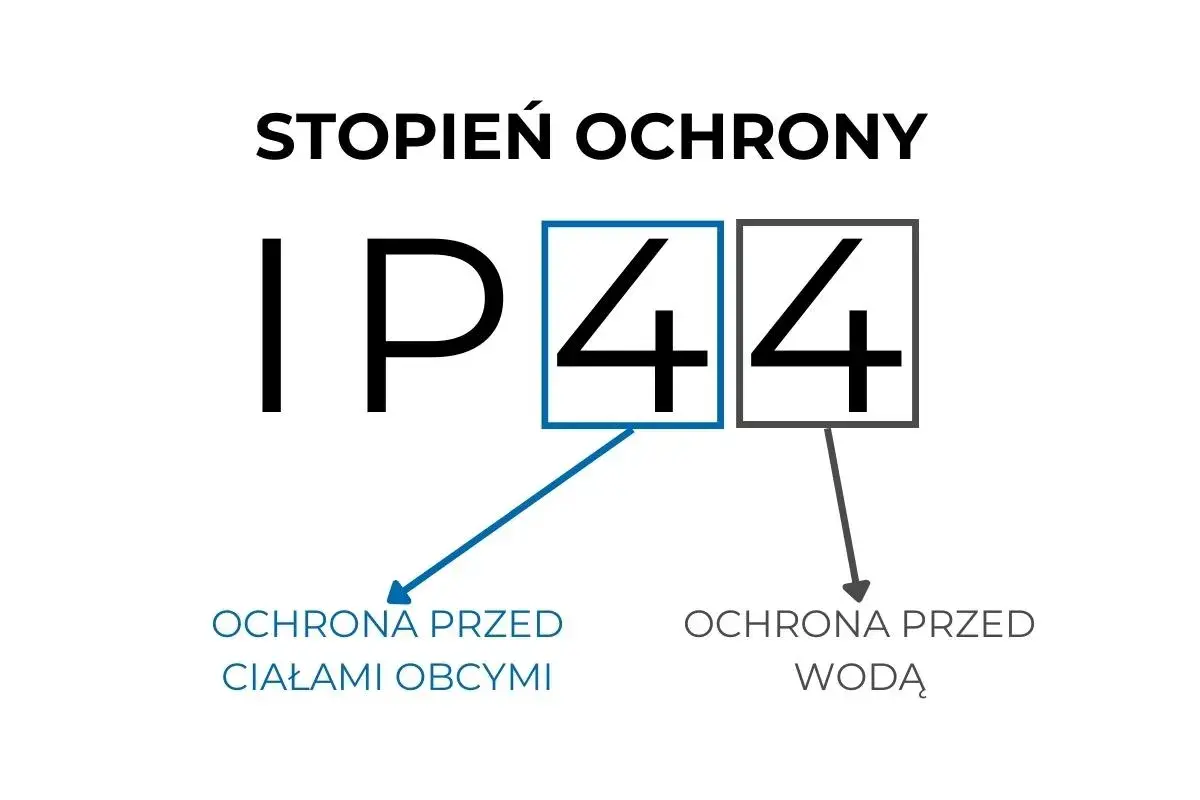

Gdy dobieram osprzęt do domu albo ogrodu, najpierw patrzę nie na hasła reklamowe, tylko na kod ochrony obudowy. To zapis oparty na normie IEC 60529, który rozdziela odporność na ciała stałe i na wodę. W praktyce oznacza to, że jedna cyfra mówi o pyłoszczelności, a druga o tym, co dzieje się po kontakcie z wilgocią.
Pierwsza cyfra mówi o pyle
W tym przypadku liczy się wartość 6, czyli pełna ochrona przed wnikaniem pyłu. Dla elektryki to ważniejsze, niż wielu osobom się wydaje, bo drobny pył potrafi skrócić żywotność styków, pogorszyć chłodzenie i przyspieszyć korozję wewnątrz obudowy. Jeśli sprzęt ma działać w garażu, warsztacie, przy remoncie albo w terenie, ta część kodu jest tak samo istotna jak odporność na wodę.
Przeczytaj również: Uprawnienia budowlane elektryczne - jak zdobyć bez błędów?
Druga cyfra mówi o wodzie
Wartość 7 oznacza ochronę przed krótkotrwałym zanurzeniem. W praktyce chodzi o testowe zanurzenie do 1 metra na 30 minut. To ważne rozróżnienie: chodzi o określony warunek laboratoryjny, a nie o dowolne, nieograniczone „wodoszczelne” zachowanie w każdych okolicznościach. Dla mnie to zawsze sygnał, że obudowa ma wytrzymać awaryjny kontakt z wodą, ale niekoniecznie pracę pod stałym naporem cieczy.
Jeżeli ten kod ma być użyty rozsądnie, trzeba czytać go razem z kartą produktu, a nie w oderwaniu od zastosowania. To prowadzi prosto do pytania, gdzie taki poziom ochrony faktycznie ma sens.
Gdzie ta klasa ma sens w domu i ogrodzie
Najczęściej spotykam ją tam, gdzie urządzenie pracuje na zewnątrz, ale nie jest przeznaczone do stałego zanurzenia. Dobrze sprawdza się w oprawach elewacyjnych, oświetleniu ogrodowym, złączach instalacyjnych, czujnikach zamontowanych nisko przy gruncie, elementach automatyki bramowej czy w części osprzętu montowanego w miejscach narażonych na okresowe zachlapanie.
W domu taka ochrona bywa sensowna także tam, gdzie sprzęt może dostać wodę przypadkiem: przy wejściu do budynku, na tarasie, przy zewnętrznych gniazdach technicznych albo w rejonach narażonych na rozbryzg z węża ogrodowego. W łazience z kolei nie patrzę wyłącznie na sam kod, lecz także na strefę montażu i zalecenia producenta. To, że obudowa ma wysoki poziom ochrony, nie znaczy jeszcze, że można ją zamontować gdziekolwiek bez oglądania zasad instalacji.
Jest też druga, mniej oczywista zaleta: w dobrze wykonanych złączach i oprawach taka ochrona daje większy spokój przy sezonowych zmianach pogody. Zimą liczy się wilgoć i zamarzanie, latem kurz i ulewy. Jeśli połączenie jest szczelne, sprzęt zwykle pracuje stabilniej i wymaga mniej interwencji serwisowych. Kiedy to już wiemy, warto porównać ten poziom ochrony z sąsiednimi klasami.
Czym różni się od IP65, IP66 i IP68
Najczęstszy błąd polega na tym, że ktoś traktuje wszystkie wysokie klasy ochrony jak zamienniki. W praktyce różnice są konkretne i przekładają się na sposób użycia. Poniżej zestawiam to tak, jak sam bym to interpretował przy doborze osprzętu.
| Klasa | Ochrona przed pyłem | Ochrona przed wodą | Najbardziej typowe zastosowanie |
|---|---|---|---|
| IP65 | Pyłoszczelna | Strugi wody | Elewacje, zadaszenia, oprawy narażone na deszcz |
| IP66 | Pyłoszczelna | Silne strugi wody | Miejsca częściej myte, bardziej narażone na dynamiczny kontakt z wodą |
| IP67 | Pyłoszczelna | Krótkotrwałe zanurzenie | Strefy, w których sprzęt może zostać zalany lub znaleźć się w kałuży |
| IP68 | Pyłoszczelna | Zanurzenie w warunkach określonych przez producenta | Zastosowania specjalne, także urządzenia pracujące pod wodą lub w trudniejszych warunkach |
Najważniejsza różnica między tymi klasami nie polega na „lepsze-gorsze”, tylko na scenariuszu użycia. IP65 i IP66 dobrze radzą sobie z deszczem i strumieniem wody, ale nie są projektowane pod zanurzenie. IP68 brzmi wyżej, lecz bez dokumentacji produktu nie da się uczciwie założyć, jak głęboko i jak długo dany wyrób może pracować pod wodą. Z tego powodu nie kupuję sprzętu wyłącznie „na cyfrę”, tylko na konkretny przypadek użycia. W praktyce to właśnie rozróżnienie oszczędza najwięcej błędów zakupowych i montażowych.
Na co uważać przy zakupie i montażu
Tu najłatwiej o rozczarowanie, bo sama obudowa nie załatwia sprawy. Widziałem już instalacje, w których sprzęt deklarował wysoki poziom ochrony, ale problem pojawiał się na dławiku, uszczelce albo przy źle dobranej zaślepce. W elektryce to często najsłabsze ogniwo, a nie korpus urządzenia.
- Sprawdzaj cały zestaw, a nie tylko samą obudowę. Złącze może mieć inną ochronę po rozłączeniu niż po zapięciu z odpowiednią wtyczką.
- Czytaj warunki testu. Jeśli producent podaje dodatkowe ograniczenia, nie ignoruj ich tylko dlatego, że kod wygląda dobrze.
- Zwróć uwagę na montaż kabli. Niewłaściwie dobrany dławik albo źle dokręcona nakrętka potrafią zrujnować szczelność całego zestawu.
- Nie zakładaj odporności na myjkę ciśnieniową. Krótkie zanurzenie to coś zupełnie innego niż silny, skoncentrowany strumień wody pod ciśnieniem.
- Pamiętaj o temperaturze, chemii i UV. Kod ochrony nie mówi nic o odporności na detergenty, sól drogową, promieniowanie słoneczne czy agresywne środowisko.
- Nie montuj na uszkodzonej uszczelce. Pęknięcie, skręcenie albo brud pod uszczelnieniem obniża skuteczność bardziej, niż wielu osobom się wydaje.
Gdy patrzę na takie detale, widzę wyraźnie, że wysoka klasa ochrony jest początkiem decyzji, a nie jej końcem. Jeśli te elementy są dopilnowane, można sensownie ocenić, czy dany poziom zabezpieczenia wystarczy w konkretnej inwestycji. I właśnie do tego prowadzi ostatnia praktyczna część.
Kiedy ten poziom ochrony wystarczy, a kiedy trzeba szukać więcej
W mojej ocenie ten poziom ochrony jest rozsądnym wyborem wtedy, gdy urządzenie ma pracować na zewnątrz, ale nie będzie stale zanurzone ani regularnie myte pod ciśnieniem. To dobry kompromis dla wielu opraw, złączy, czujników i osprzętu montowanego przy domu, na tarasie, w garażu czy w ogrodzie. Jeśli projekt ma przewidywalne warunki pracy, taka ochrona często daje bardzo dobry stosunek ceny do bezpieczeństwa.
Inaczej podchodzę do miejsc, gdzie woda jest elementem stałym, a nie okazjonalnym: przy długim zalewaniu, w zbiornikach, przy stałym kontakcie z cieczą, w środowisku chemicznym albo tam, gdzie sprzęt dostaje regularny strumień wody pod dużym ciśnieniem. W takich przypadkach sam poziom IP67 zwykle nie wystarcza i trzeba szukać rozwiązania zaprojektowanego dokładnie pod dane warunki.
Najprostsza zasada, którą sam stosuję, jest taka: jeśli urządzenie ma przetrwać przypadkowy kontakt z pyłem i wodą, ten poziom ochrony ma sens; jeśli ma pracować w wodzie, przy chemii albo przy agresywnym myciu, trzeba sprawdzić coś więcej niż sam kod. Dzięki temu nie kupuje się „marketingowej odporności”, tylko realnie dopasowane rozwiązanie do instalacji.
