Transformator to jedno z tych urządzeń, które rzadko widać, a bez niego wiele instalacji w domu nie działałoby tak, jak trzeba. W praktyce służy do przenoszenia energii między obwodami przez indukcję elektromagnetyczną, zmiany napięcia, separacji galwanicznej i bezpiecznego zasilania odbiorników niskonapięciowych. W tym artykule pokazuję, jak działa, jakie ma odmiany, kiedy naprawdę się przydaje i jak dobrać go do domowej instalacji, oświetlenia albo warsztatu.
Najważniejsze rzeczy, które warto wiedzieć przed wyborem
- Urządzenie działa na prądzie zmiennym; przy prądzie stałym klasyczny układ nie spełni swojej roli.
- W domach najczęściej spotyka się wersje obniżające napięcie do 12 V, 24 V lub 48 V oraz modele separacyjne.
- Przy doborze liczą się przede wszystkim: napięcie wejściowe i wyjściowe, moc w VA, sposób chłodzenia i warunki montażu.
- Izolacja galwaniczna to nie to samo co zmiana napięcia - to ważne przy bezpieczeństwie i serwisie.
- Przy LED-ach i elektronice nie warto kupować pierwszego lepszego modelu z półki; zbyt mały zapas mocy szybko wychodzi w praktyce.
- Jeśli obudowa ma pracować w wilgoci, garażu lub na zewnątrz, trzeba patrzeć także na stopień ochrony IP.
Jak działa układ z rdzeniem i uzwojeniami

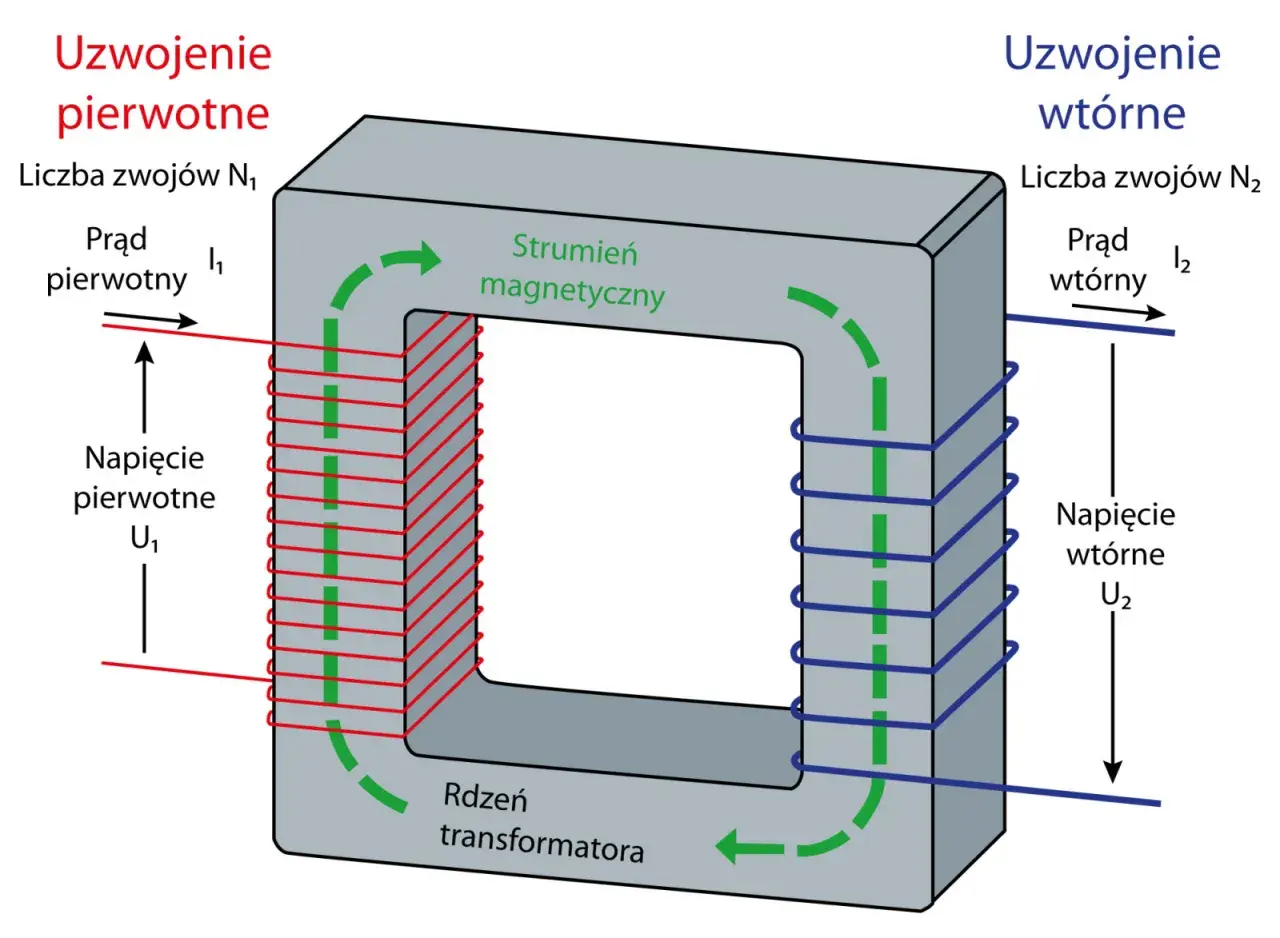

Sercem działania jest indukcja elektromagnetyczna: w jednym uzwojeniu powstaje zmienne pole magnetyczne, które przez rdzeń przenosi energię do drugiego uzwojenia. W uproszczeniu jedno uzwojenie jest podłączone do źródła, a drugie oddaje energię dalej, ale bez bezpośredniego połączenia elektrycznego. To właśnie dlatego w instalacjach niskonapięciowych można jednocześnie zmienić poziom napięcia i odseparować obwody.
Najprostsza zasada brzmi: im więcej zwojów po stronie wtórnej, tym wyższe napięcie na wyjściu. Gdy zwojów jest mniej, napięcie spada. Z mojego doświadczenia wynika, że ten prosty obraz naprawdę pomaga uniknąć wielu pomyłek przy doborze oświetlenia, domofonu czy zasilania automatyki bramowej. Warto też pamiętać, że klasyczny układ potrzebuje zmiennego przebiegu, więc przy zasilaniu stałym energia nie jest przekazywana w taki sam sposób, a urządzenie może się tylko nagrzać.
W praktyce to oznacza jedną ważną rzecz: zanim kupisz konkretny model, musisz wiedzieć, czy chcesz obniżyć napięcie, zapewnić separację, czy po prostu zasilić odbiornik w bezpieczniejszym zakresie. I właśnie od tego zależy wybór rodzaju urządzenia.
Jakie odmiany spotkasz w praktyce
W domach, warsztatach i małych obiektach nie chodzi zwykle o wielkie stacje energetyczne, tylko o kilka bardzo konkretnych zastosowań. Najczęściej decyzja sprowadza się do tego, czy potrzebujesz niższego napięcia, separacji obwodów, czy jedynie dopasowania parametrów do odbiornika.
| Rodzaj | Co robi | Gdzie się przydaje | Na co uważać |
|---|---|---|---|
| Obniżający | Zmniejsza napięcie, np. z 230 V do 12 V lub 24 V | Oświetlenie niskonapięciowe, domofony, sterowniki, proste układy automatyki | Trzeba dobrać moc do realnego obciążenia i sprawdzić, czy pasuje do LED-ów |
| Podwyższający | Zwiększa napięcie do wyższego poziomu | Rzadziej w domu, częściej w specjalnych zastosowaniach technicznych | Nie jest potrzebny w typowej instalacji mieszkaniowej |
| Separacyjny | Najczęściej zachowuje to samo napięcie, ale oddziela obwody galwanicznie | Serwis, warsztat, miejsca o podwyższonym ryzyku porażenia | Nie daje niższego napięcia, więc nie wolno mylić go z modelem obniżającym |
| Bezpieczeństwa | Dostarcza napięcie bezpieczne dla odbiornika | Układy niskonapięciowe w domu i na zewnątrz | W stanie jałowym napięcie wtórne nie powinno przekraczać 50 V AC |
| Autotransformer | Reguluje napięcie przy wspólnym uzwojeniu | Dopasowanie parametrów, regulacja, wybrane aplikacje techniczne | Nie zapewnia izolacji galwanicznej |
Jeżeli miałbym wskazać jedną rzecz, która najczęściej myli inwestorów, to właśnie pomieszanie funkcji. Model separacyjny nie obniża automatycznie napięcia, a obniżający nie zawsze daje potrzebne bezpieczeństwo. To prowadzi prosto do pytania, jak dobrać właściwy wariant do konkretnego domu albo remontu.
Jak dobrać go do domu, warsztatu albo ogrodu
Napięcie wejściowe i wyjściowe
W typowej instalacji domowej w Polsce spotykasz 230/400 V i 50 Hz. Jeśli potrzebujesz 12 V do opraw, 24 V do taśm albo 48 V do wybranych odbiorników, sprawdź nie tylko wartość napięcia, ale też tolerancję, rodzaj wyjścia i to, czy urządzenie ma pracować ciągle. Przy separacji napięcie może być takie samo po obu stronach, a mimo to obwody pozostają od siebie odcięte.
Moc w VA, nie tylko w watach
Tu wielu ludzi wpada w pułapkę. W danych technicznych często pojawia się moc w VA, bo obciążenie nie zawsze zachowuje się jak prosta żarówka. Ja zwykle zostawiam 20-30% zapasu, zwłaszcza gdy obciążenie pracuje długo albo obudowa ma być zamknięta w szafce. Dla prostych odbiorników rezystancyjnych wystarczy mniejszy margines, ale przy LED-ach, automatyce i elektronice bezpieczniej jest liczyć bardziej konserwatywnie.
Miejsce montażu i chłodzenie
W zabudowie meblowej, w rozdzielnicy, na szynie DIN czy w garażu liczy się nie tylko moc, ale też odprowadzanie ciepła. Jeżeli obudowa ma pracować w pobliżu wilgoci, zwróć uwagę na IP i na to, czy producent dopuszcza taki montaż. Do miejsc narażonych na zachlapania nie wybieram gołego urządzenia bez osłony.
Przeczytaj również: Masa w obwodzie elektrycznym - co to jest i jak działa?
Charakter odbiornika
Nie każdy odbiornik lubi to samo. Starsze halogeny 12 V zwykle współpracują inaczej niż taśma LED, a sterowniki elektroniczne potrafią wymagać określonego minimalnego obciążenia. Jeśli na wyjściu jest tylko niewielka moc, część modeli nie wystartuje poprawnie albo zacznie brzęczeć. To dlatego przy LED-ach czy domofonie zawsze czytam kartę produktu, a nie tylko nazwę na obudowie.
Gdy te cztery rzeczy są jasne, znacznie łatwiej uniknąć kosztownej pomyłki. Następny krok to wyłapanie błędów, które najczęściej wychodzą dopiero po montażu.
Najczęstsze błędy, które widzę przy montażu
W praktyce problem rzadko wynika z jednego wielkiego błędu. Zwykle to kilka drobnych decyzji, które razem tworzą kłopot: zbyt mały zapas, zła obudowa, nieodpowiedni odbiornik albo mylenie funkcji urządzenia. I właśnie te szczegóły najczęściej decydują o tym, czy instalacja pracuje cicho i stabilnie, czy zaczyna sprawiać kłopoty po kilku tygodniach.
- Dobór zbyt małej mocy - urządzenie działa na granicy, grzeje się i szybciej się zużywa.
- Mylenie klasycznego układu z zasilaczem do LED - przy nowoczesnych źródłach światła często potrzebne jest inne rozwiązanie niż w starych oprawach halogenowych.
- Brak wentylacji - zamknięta szafka, ciasna zabudowa lub ocieplenie wokół obudowy potrafią podnieść temperaturę do poziomu, który skraca żywotność.
- Oczekiwanie separacji tam, gdzie jej nie ma - autotransformer nie chroni tak samo jak wariant izolowany.
- Zasilanie niewłaściwym rodzajem prądu - klasyczny układ nie jest stworzony do pracy z napięciem stałym.
- Ignorowanie wilgoci i IP - rozwiązanie do suchego wnętrza nie nadaje się automatycznie do ogrodu, garażu czy łazienki.
Jeśli te błędy brzmią znajomo, to dlatego, że właśnie na nich najczęściej „wykładają się” domowe modernizacje. Kiedy instalacja zaczyna już działać, warto jeszcze przyjrzeć się temu, ile ciepła i hałasu generuje oraz czy pracuje w zdrowych warunkach.
Straty, hałas i temperatura pracy
Nie istnieje układ bez strat. W dużych jednostkach straty jałowe schodzą nawet do 0,15% mocy znamionowej, a w małych mogą sięgać 1,5%; do tego dochodzą straty w uzwojeniach. W domu nie chodzi więc o gonienie za ideałem, tylko o to, by urządzenie nie pracowało stale na granicy możliwości.
Lekkie buczenie bywa normalne, bo rdzeń i uzwojenia pracują w zmiennym polu magnetycznym. Problem zaczyna się wtedy, gdy dźwięk robi się głośny, nieregularny albo pojawia się wyraźne grzanie po krótkim czasie pracy. Taki sygnał zwykle oznacza przeciążenie, słabą wentylację, zły dobór albo uszkodzenie mechaniczne.
- Normalne jest delikatne ciepło i cichy szum.
- Niepokojące jest szybkie nagrzewanie mimo niewielkiego obciążenia.
- Bardzo niepokojące są ślady przypalenia, zapach przegrzanej izolacji lub wyłączanie zabezpieczeń.
To ważne również dlatego, że przy modernizacji domu coraz częściej miesza się starsze rozwiązania z nową elektroniką. I właśnie tu najłatwiej przepłacić za niewłaściwy typ zasilania.
Kiedy lepszy będzie zasilacz impulsowy, a kiedy klasyczny układ jeszcze ma sens
Do taśm LED, kamer, sterowników i drobnej automatyki częściej wybieram zasilacz impulsowy. Jest lżejszy, zwykle sprawniejszy i lepiej radzi sobie z nowoczesnymi odbiornikami niż ciężki model 50 Hz. W praktyce oznacza to mniej miejsca w zabudowie i mniejsze ryzyko przegrzewania przy tej samej funkcji.
Klasyczne rozwiązanie nadal ma sens, gdy producent odbiornika wyraźnie tego wymaga, gdy zależy Ci na prostej separacji albo gdy układ ma pracować z obciążeniem, które nie lubi elektroniki sterującej. Przy prostych halogenach, starszych domofonach czy w niektórych układach serwisowych takie podejście bywa po prostu bardziej przewidywalne.
Najprostsza zasada, którą stosuję: jeśli urządzenie ma zasilać nowoczesne LED-y, najpierw sprawdzam, czy naprawdę potrzebny jest klasyczny układ z rdzeniem, czy tylko dobrze dobrany zasilacz. To jedna z tych decyzji, które później oszczędzają i miejsce, i nerwy. Jeśli planujesz remont, tę decyzję warto podjąć jeszcze przed zamknięciem sufitu lub mebli.
Co sprawdzić przed zamknięciem sufitu, mebli lub rozdzielnicy
Na końcu zawsze wracam do kilku prostych pytań. To one przesądzają o tym, czy instalacja będzie wygodna w użytkowaniu, czy po kilku miesiącach trzeba będzie ją poprawiać. Z mojego punktu widzenia to właśnie ten etap daje największy zwrot z czasu poświęconego na projekt.
- Czy znam rzeczywiste napięcie wejściowe i wyjściowe?
- Czy moc ma odpowiedni zapas względem obciążenia?
- Czy montaż zapewnia wentylację i dostęp serwisowy?
- Czy potrzebuję izolacji galwanicznej, czy tylko zmiany napięcia?
- Czy odbiornik jest LED-em, halogenem, elektroniką sterującą, czy czymś jeszcze innym?
- Czy obudowa ma ochronę dopasowaną do wilgoci, kurzu i miejsca montażu?
Jeśli mam zostawić jedną praktyczną radę, to tę: najpierw określ, co urządzenie ma zasilać i w jakim środowisku pracować, dopiero potem wybieraj model. W instalacji domowej to zwykle prostsze i bezpieczniejsze niż kupowanie na oko czegoś, co tylko z nazwy wygląda właściwie.
