Stopień ochrony obudowy mówi więcej, niż się wydaje: przy wyborze oprawy, rozdzielnicy albo zasilacza to właśnie on decyduje, czy sprzęt nadaje się do suchego wnętrza, czy też wymaga lepszej osłony. W przypadku IP20 chodzi o podstawową ochronę przed dotykiem większych elementów i palca, ale bez zabezpieczenia przed wodą. To ważne przy doborze osprzętu elektrycznego w domu, bo zły wybór kończy się albo awarią, albo realnym ryzykiem bezpieczeństwa.
Najważniejsze wnioski o tym stopniu ochrony
- to rozwiązanie do suchych, kontrolowanych warunków, bez kontaktu z wodą;
- pierwsza cyfra 2 oznacza ochronę przed dotykiem palcem i większymi ciałami stałymi;
- druga cyfra 0 oznacza brak ochrony przed wilgocią, zachlapaniem i bryzgami;
- najczęściej stosuje się je wewnątrz budynków, gdzie sprzęt nie jest narażony na deszcz ani mycie wodą;
- przy wyborze trzeba odróżnić stopień ochrony od odporności mechanicznej oznaczanej osobno.
Co oznaczają cyfry w oznaczeniu ochrony
To klasyfikacja z normy IEC 60529, a jej sens jest prostszy, niż się zwykle wydaje. Pierwsza cyfra mówi o ochronie przed ciałami stałymi i dotykiem, a druga o ochronie przed wodą. W praktyce cyfra 2 oznacza zabezpieczenie przed wsunięciem palca oraz przed przedmiotami większymi niż 12,5 mm, natomiast cyfra 0 oznacza brak ochrony przed wilgocią i cieczą.
Ja czytam to tak: obudowa ma ograniczyć ryzyko przypadkowego kontaktu z elementami pod napięciem, ale nie jest przygotowana na środowisko mokre. To nie jest sprzęt do strefy rozbryzgowej, łazienki przy prysznicu ani na zewnątrz. Nie jest też pyłoszczelny, więc nie należy mylić tego oznaczenia z hermetycznością.
Z tego wynika najważniejsze pytanie: gdzie taki poziom ochrony naprawdę wystarcza, a gdzie zaczynają się jego granice.
Gdzie taki stopień ochrony sprawdza się najlepiej
W domu i w budynkach użytkowych ten poziom ochrony ma sens tam, gdzie środowisko jest suche, stabilne i przewidywalne. Najczęściej spotykam go w elementach montowanych wewnątrz obudów, za osłonami lub w miejscach, do których użytkownik nie sięga na co dzień.
- wnętrza rozdzielnic i obudów elektrycznych;
- oprawy dekoracyjne w salonach, sypialniach i korytarzach;
- zasilacze LED ukryte w zabudowie meblowej lub suficie podwieszanym;
- elementy automatyki i sterowania w suchych pomieszczeniach technicznych;
- osprzęt, który ma ograniczyć przypadkowy kontakt z częściami pod napięciem.
W takich zastosowaniach ważniejsza od odporności na wodę jest ochrona dotykowa i porządek montażu. To rozsądny wybór, jeśli urządzenie nie będzie myte, zraszane ani narażone na kondensację. Gdy warunki robią się trudniejsze, trzeba patrzeć dalej niż na samą obudowę.
To prowadzi do drugiej strony medalu: kiedy ten poziom ochrony okazuje się po prostu za słaby.
Kiedy ten wybór jest za słaby
Jeżeli sprzęt ma pracować tam, gdzie pojawia się para, skraplanie, zachlapania albo bezpośredni kontakt z wodą, ten stopień ochrony zwykle odpada już na starcie. W praktyce szczególnie ostrożnie podchodzę do miejsc, w których warunki zmieniają się w ciągu dnia i nie da się ich utrzymać pod pełną kontrolą.
- łazienka, zwłaszcza okolice umywalki, wanny i prysznica;
- kuchnia w pobliżu zlewu i strefy mycia;
- pralnia, kotłownia i inne pomieszczenia z podwyższoną wilgotnością;
- garaż, piwnica lub pomieszczenie gospodarcze, jeśli pojawia się kondensacja;
- zewnętrzne strefy budynku, taras, wiata i ogród.
W takich miejscach oszczędność na klasie ochrony bywa pozorna. Jeśli urządzenie będzie choćby okresowo myte albo narażone na bryzgi, lepiej od razu dobrać wyższy poziom zabezpieczenia. Skoro różnice są tak istotne, warto zestawić ten wariant z popularnymi alternatywami.

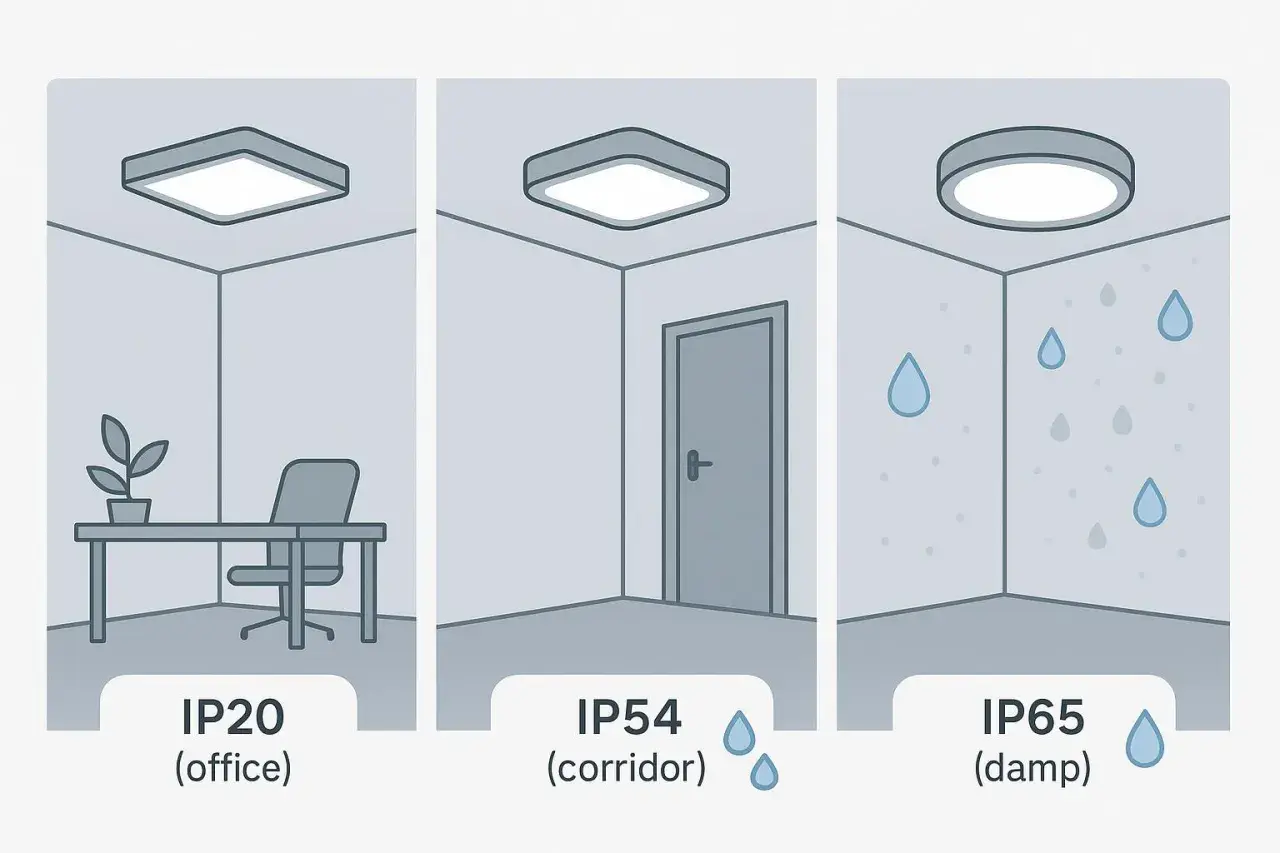

Jak wypada na tle popularnych klas ochrony
Najłatwiej zrozumieć sens tego oznaczenia przez porównanie z kilkoma często spotykanymi poziomami ochrony. Poniższa tabela pokazuje praktyczną różnicę, a nie tylko suchy zapis z katalogu.
| Stopień | Ochrona przed ciałami stałymi | Ochrona przed wodą | Typowe zastosowanie |
|---|---|---|---|
| IP20 | przed palcem i przedmiotami większymi niż 12,5 mm | brak | suche wnętrza, elementy osłonięte, rozdzielnice, osprzęt wewnętrzny |
| IP44 | przed ciałami stałymi większymi niż 1 mm | przed bryzgami z dowolnego kierunku | łazienki, strefy narażone na zachlapanie, osprzęt częściowo wystawiony na wilgoć |
| IP54 | ograniczony wnikanie pyłu, bez pełnej szczelności | przed bryzgami | garaże, pomieszczenia gospodarcze, miejsca o większym zapyleniu i wilgoci |
| IP65 | szczelność pyłowa | przed strumieniem wody | zewnętrzne oprawy, trudne warunki, miejsca intensywnie narażone na wodę |
Najważniejszy wniosek jest prosty: im trudniejsze środowisko, tym mniej sensu ma oszczędzanie na stopniu ochrony. Z drugiej strony nie ma też potrzeby kupować „na zapas” wszystkiego w najwyższej klasie, jeśli urządzenie będzie pracowało w suchym wnętrzu. Taka decyzja powinna wynikać z warunków, a nie z samego wrażenia solidności.
Po takim porównaniu łatwiej przejść do praktyki i wybrać poziom ochrony bez zgadywania.
Jak wybieram właściwy poziom ochrony w praktyce
Przy doborze osprzętu patrzę zawsze na cztery rzeczy: miejsce montażu, ryzyko kontaktu z wodą, sposób eksploatacji i możliwość serwisu. Sam symbol na etykiecie nie wystarcza, jeśli nie wiadomo, w jakim środowisku urządzenie będzie pracować przez kolejne lata.
- Oceń środowisko - suche wnętrze, wilgotne pomieszczenie czy strefa narażona na wodę.
- Sprawdź dostęp użytkownika - czy ktoś może dotknąć urządzenia palcem, narzędziem albo przypadkowo je uderzyć.
- Weź pod uwagę czyszczenie - sucha ściereczka to zupełnie co innego niż wilgotne mycie.
- Uwzględnij kondensację - czasem nie ma widocznej wody, ale para i skropliny robią większą szkodę niż pojedynczy kontakt.
- Sprawdź także odporność mechaniczną - stopień ochrony to nie to samo co odporność na uderzenia.
- Zweryfikuj cały zestaw - obudowa, przepusty kablowe, dławiki i pokrywy muszą tworzyć spójny układ.
W praktyce najbardziej lubię rozwiązania, które dobrze opisują warunki pracy, a nie tylko wyglądają „technicznie”. Jeśli producent nie podaje jasno, czy ochrona dotyczy całego zestawu, czy tylko samego elementu, traktuję to jako sygnał ostrzegawczy. Taka ostrożność oszczędza potem sporo nerwów przy odbiorze lub serwisie.
Z tych decyzji wynikają też błędy, które widzę najczęściej na budowie i przy remontach.
Najczęstsze błędy, które widzę przy doborze osprzętu
Największy problem nie polega na tym, że ktoś wybiera złą klasę „z definicji”, tylko na tym, że interpretuje oznaczenie zbyt optymistycznie. Samo posiadanie zamkniętej obudowy nie oznacza jeszcze, że sprzęt nadaje się do każdego wnętrza.
- mylenie ochrony przed dotykiem z odpornością na wodę;
- zakładanie, że wyższy poziom zawsze jest lepszy, nawet gdy pogarsza chłodzenie lub utrudnia montaż;
- ignorowanie znaczenia odporności mechanicznej, czyli oznaczenia IK;
- montowanie sprzętu w miejscu z kondensacją tylko dlatego, że „nie kapie tam woda”;
- sprawdzanie samego produktu, a nie całego zestawu z przepustami i osłonami.
Ja szczególnie pilnuję ostatniego punktu, bo w praktyce to właśnie detale montażowe decydują o tym, czy deklaracja producenta ma sens. Jedna źle dobrana przepustnica albo niedomknięta osłona potrafi unieważnić cały pomysł na bezpieczny montaż. Kiedy to wyłapiesz, łatwiej ocenić, co naprawdę trzeba brać pod uwagę przed zakupem.
W suchym wnętrzu liczy się też montaż, wentylacja i serwis
Jeśli sprzęt ma pracować wewnątrz zabudowy, za frontem meblowym albo w rozdzielnicy, nie patrzę wyłącznie na sam stopień ochrony. Sprawdzam jeszcze, czy obudowa ma sensowny przepływ powietrza, czy elementy nie będą się przegrzewać i czy po latach da się je bezpiecznie serwisować bez rozbierania pół pomieszczenia.
Najlepszy wybór to taki, który odpowiada rzeczywistym warunkom pracy, a nie wyobrażeniu o nich. Gdy środowisko jest suche i przewidywalne, ten poziom ochrony jest rozsądnym, ekonomicznym rozwiązaniem. Gdy pojawia się wilgoć, para albo ryzyko rozbryzgów, lepiej od razu sięgnąć po wyższą klasę niż liczyć na szczęście.
