Niewielki element ochronny potrafi uratować zasilacz, sterownik bramy albo listwę z elektroniką po krótkim skoku napięcia. Warystor to właśnie taki komponent: w normalnej pracy pozostaje niemal niewidoczny, a podczas przepięcia szybko ogranicza wzrost napięcia i przejmuje część energii impulsu. W tym tekście wyjaśniam, jak działa, gdzie ma sens w domu i w instalacjach oraz kiedy sam nie wystarczy.
Najważniejsze fakty o ochronie przed przepięciami w domu
- To element o nieliniowej charakterystyce: przy normalnym napięciu ma duży opór, a przy impulsie gwałtownie go zmniejsza.
- W sieci 230 V liczy się poprawny zapas napięciowy i energia udaru, a nie sam rozmiar komponentu.
- Najlepiej działa w połączeniu równoległym i z krótkimi przewodami, bo wtedy nie traci skuteczności na indukcyjności toru.
- Chroni lokalnie elektronikę, ale nie zastępuje ochrony całej instalacji ani dobrego uziemienia.
- Po silnym przepięciu może się zużyć nawet wtedy, gdy z zewnątrz wygląda dobrze.
Jak działa ten element i dlaczego reaguje tak szybko

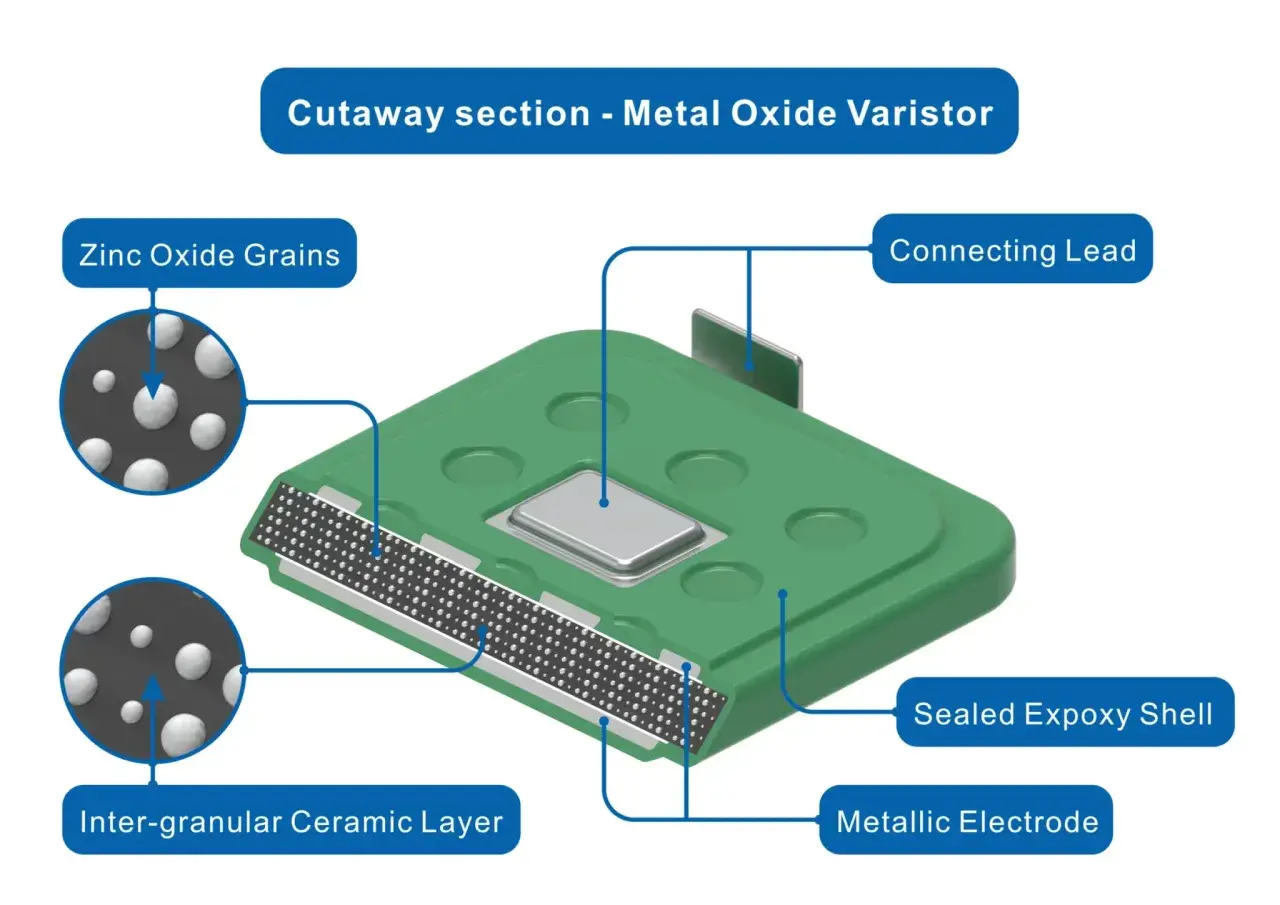

Ten element MOV działa jak nieliniowy rezystor. Przy normalnym napięciu ma bardzo duży opór, więc praktycznie nie wpływa na pracę układu. Gdy pojawia się impuls, jego opór gwałtownie spada i energia zostaje odprowadzona tam, gdzie nie zdąży uszkodzić czułej elektroniki. Największy błąd popełnia się wtedy, gdy traktuje się go jak bezpiecznik; to nie on ma odłączać zasilanie, tylko ograniczyć pik napięcia do poziomu, z którym układ jeszcze sobie poradzi.
W praktyce liczą się trzy rzeczy: bardzo szybka reakcja, poprawny montaż równoległy i sensowne dopasowanie napięcia pracy. Sama technologia jest szybka, ale jeśli przewody są długie, a połączenie prowadzi okrężnie, indukcyjność toru potrafi osłabić efekt. Dlatego przy ochronie przeciwprzepięciowej nie patrzę wyłącznie na sam komponent, tylko na cały układ wokół niego. To właśnie układ montażowy decyduje, czy impuls zostanie skutecznie ścięty, czy tylko częściowo stłumiony.
Warto też pamiętać, że taki element nie znosi energii bez końca. Każdy mocniejszy impuls stopniowo go starzeje, więc ochrona jest skuteczna, ale nie wieczna. To prowadzi do pytania, gdzie w domu ma on największy sens i dlaczego nie każde urządzenie potrzebuje dokładnie tej samej klasy zabezpieczenia.
Gdzie spotkasz go w domu i w instalacjach
Najczęściej trafia tam, gdzie elektronika jest narażona na krótkie impulsy: w listwach zasilających, zasilaczach impulsowych, sterownikach LED, napędach bram i rolet, modułach automatyki kotłowni czy w elektronice AGD. W domu szczególnie widać to przy urządzeniach z silnikami, transformatorami i długimi przewodami, bo przy wyłączaniu obciążenia indukcyjnego powstają ostre skoki napięcia. Taki impuls bywa krótki, ale potrafi narobić szkód na płytce sterującej, zanim zdążysz go zauważyć.
- Listwy antyprzepięciowe i zasilacze - pomagają chronić komputer, router, telewizor i sprzęt audio przed krótkimi udarami.
- Sterowniki LED i zasilacze do oświetlenia - są wrażliwe, bo pracują bez dużego zapasu energetycznego.
- Napędy bram, rolet i pomp - generują przepięcia przy przełączaniu obciążeń indukcyjnych.
- Automatyka domowa, wideodomofony, moduły smart home - często mają długie linie i małe układy wejściowe, więc łatwo je przesterować impulsem.
W instalacji budynkowej ten sam pomysł działa na większą skalę. W rozdzielnicy spotkasz gotowe ograniczniki przepięć, a w samych urządzeniach - małe elementy ochronne dobrane do konkretnego zasilacza albo interfejsu. To ważne rozróżnienie, bo pojedynczy komponent w elektronice użytkowej nie zastąpi ochrony całego domu, zwłaszcza jeśli do budynku wchodzą długie linie albo masz rozbudowaną automatykę. Skoro więc wiadomo, gdzie taki element pracuje, trzeba jeszcze dobrać go tak, by nie był ani za słaby, ani niepotrzebnie przewymiarowany.
Jak dobrać warystor do sieci 230 V
Dla sieci 230 V punkt wyjścia jest prosty: napięcie skuteczne daje szczyt około 325 V, więc element nie może być dobrany na styk. W praktyce często spotyka się klasę 275 VAC, bo zostawia zapas dla normalnych wahań sieci i nie pracuje ciągle na granicy przewodzenia. Jeśli chronisz obwód DC, patrz na parametr DC, a nie przenoś go mechanicznie z obwodów 230 V.
| Parametr | Na co patrzeć | Co to znaczy w praktyce |
|---|---|---|
| Napięcie pracy ciągłej | Dla 230 V AC wybieraj z zapasem, a nie równo | Zbyt niski dobór kończy się grzaniem i przedwczesnym zużyciem |
| Napięcie ograniczania | Wartość podana przy określonym prądzie udarowym | Im niższa, tym lepsza ochrona, ale musi być zgodna z układem |
| Prąd i energia udaru | Szukaj danych dla impulsu 8/20 us i energii w J | To mówi, ile impulsów element wytrzyma |
| Montaż | Krótkie wyprowadzenia, połączenie równoległe, bez zbędnej pętli | Layout potrafi zmienić skuteczność bardziej, niż się wydaje |
| Zabezpieczenie termiczne | Warto szukać wersji z odłączaniem termicznym | Po uszkodzeniu ogranicza ryzyko przegrzania i zwarcia |
Najkrócej: im wyższa energia udaru i im gorsze warunki montażu, tym większy i solidniej osadzony element ma większy sens. Mały SMD sprawdza się w sygnałach i niskiej energii, a dyskowe wykonanie jest typowe dla zasilania sieciowego. Sama specyfikacja producenta nie wystarczy jednak, jeśli nie rozumiesz, z czym ten komponent ma współpracować w całej ochronie instalacji.
Czego ten element nie robi i z czym go nie mylić
Najczęściej widzę pomyłkę polegającą na oczekiwaniu, że jeden drobny element załatwi wszystko. Tak nie działa ochrona przeciwprzepięciowa. Lepiej myśleć o niej warstwowo: od wejścia budynku po konkretną płytkę drukowaną.
| Rozwiązanie | Co robi najlepiej | Kiedy ma sens | Ograniczenie |
|---|---|---|---|
| Element MOV | Ścina krótki impuls na lokalnej płytce | Zasilacze, listwy, sterowniki | Starzeje się i nie przejmie bardzo dużej energii samodzielnie |
| Bezpiecznik | Odłącza obwód przy nadprądzie | Ochrona przed zwarciem po awarii | Nie ogranicza samego przepięcia |
| Ogranicznik przepięć w rozdzielnicy | Przyjmuje większą część udaru na wejściu instalacji | Domy, rozdzielnice, obiekty z elektroniką | Wymaga poprawnego uziemienia i doboru do instalacji |
| GDT | Bardzo duża odporność na energię | Telekomunikacja i układy hybrydowe | Wolniej reaguje i zwykle współpracuje z innym stopniem ochrony |
Warto też pamiętać, że wyłącznik różnicowoprądowy reaguje na upływ prądu do ziemi, a nie na sam impuls napięciowy. To częste źródło złudnego spokoju - urządzenie może być poprawnie zabezpieczone pod kątem porażeniowym, a nadal być źle chronione przed przepięciami. Z ochroną jest podobnie jak z izolacją termiczną domu: jedna dobra warstwa pomaga, ale dopiero kilka sensownie dobranych warstw daje realny efekt.
Jak rozpoznać zużycie i kiedy wymienić
Zużycie rozpoznasz czasem od razu: pęknięta obudowa, sczernienie, wyczuwalny zapach spalenizny albo listwa, która po zdarzeniu przestała działać. Zdarza się też mniej oczywista sytuacja: komponent wygląda normalnie, ale po kilku silnych impulsach jego parametry już się pogorszyły. Wtedy ochrona nadal jest, tylko wyraźnie słabsza niż na początku.
Pomiar multimetrem bywa pomocny tylko orientacyjnie. Sam opór w stanie spoczynku nie pokaże całej prawdy, bo uszkodzenie może ujawnić się dopiero pod impulsem albo w postaci zwiększonego prądu upływu. Jeśli element pracował po mocnym przepięciu, a do tego stopił się bezpiecznik termiczny albo spalił się tor w listwie, ja traktuję taki zestaw jako do wymiany, nie do reanimacji. Wymieniając go, dobieraj taki sam poziom napięciowy i podobną zdolność energetyczną; większy numer nie zawsze znaczy lepszą ochronę, bo zbyt wysoki próg ograniczania zostawia sprzęt z większą dawką napięcia.
- Wymień go, gdy pojawiły się ślady przegrzania, pęknięcia albo nadtopienia.
- Sprawdź go po silnym udarze, burzy lub po zadziałaniu zabezpieczeń w listwie.
- Nie zakładaj, że skoro urządzenie działa, to ochrona nadal ma pełną sprawność.
- Jeśli uszkodzenia wracają, szukaj też problemu w uziemieniu, przewodach i całym torze zasilania.
W domu najrozsądniej patrzeć na ten element jak na część systemu, a nie jak na samotnego bohatera w skrzynce. To prowadzi do ostatniej, praktycznej rzeczy, którą warto sobie zapamiętać przed zakupem albo naprawą.
Co daje realną ochronę w domu, a nie tylko pojedynczy element
Jeżeli miałbym zostawić jedną praktyczną wskazówkę, byłaby prosta: ochrona przed przepięciami działa najlepiej jako układ warstwowy. Na wejściu instalacji pomaga ogranicznik przepięć, przy urządzeniu lokalny element MOV, a całość musi mieć poprawne uziemienie, krótkie połączenia i sensownie poprowadzone przewody. Sam komponent jest tani i użyteczny, ale dopiero w dobrze zaprojektowanym układzie daje efekt, który naprawdę chroni domową elektronikę.
Najbardziej opłaca się więc myśleć nie o jednym produkcie, tylko o całej ścieżce, którą impuls ma pokonać. Jeśli ta ścieżka jest krótka, dobrze odprowadzona i zabezpieczona na kilku poziomach, sprzęt ma dużo większą szansę przetrwać burzę, przełączanie silnika albo lokalne zakłócenie w sieci. I właśnie wtedy mały element ochronny robi to, do czego został stworzony: pracuje cicho przez lata, a w krytycznym momencie bierze na siebie pierwszy cios.
