Wyłącznik różnicowoprądowy to jeden z tych elementów instalacji, których na co dzień się nie zauważa, a które potrafią zadziałać wtedy, gdy robi się naprawdę niebezpiecznie. Chroni ludzi przed porażeniem, a przy okazji ogranicza skutki uszkodzeń izolacji, zawilgocenia i awarii sprzętu. W tym artykule wyjaśniam, jak działa taki aparat, czym różni się od innych zabezpieczeń, jaki typ wybrać do domu oraz jak go sensownie sprawdzać, żeby nie był tylko „modułem w rozdzielnicy”.
Najważniejsze rzeczy, które warto wiedzieć przed modernizacją instalacji
- Wyłącznik różnicowoprądowy reaguje na różnicę między prądem wpływającym i wracającym z obwodu.
- Nie zastępuje bezpiecznika ani wyłącznika nadprądowego, bo nie chroni przed przeciążeniem i zwarciem.
- Do większości domowych obwodów rozsądny punkt wyjścia to typ A o czułości 30 mA.
- Przy elektronice, falownikach, pompach ciepła i ładowarkach EV dobór typu trzeba sprawdzić w dokumentacji urządzenia.
- Regularny test przyciskiem T to prosty nawyk, który wiele mówi o stanie zabezpieczenia.

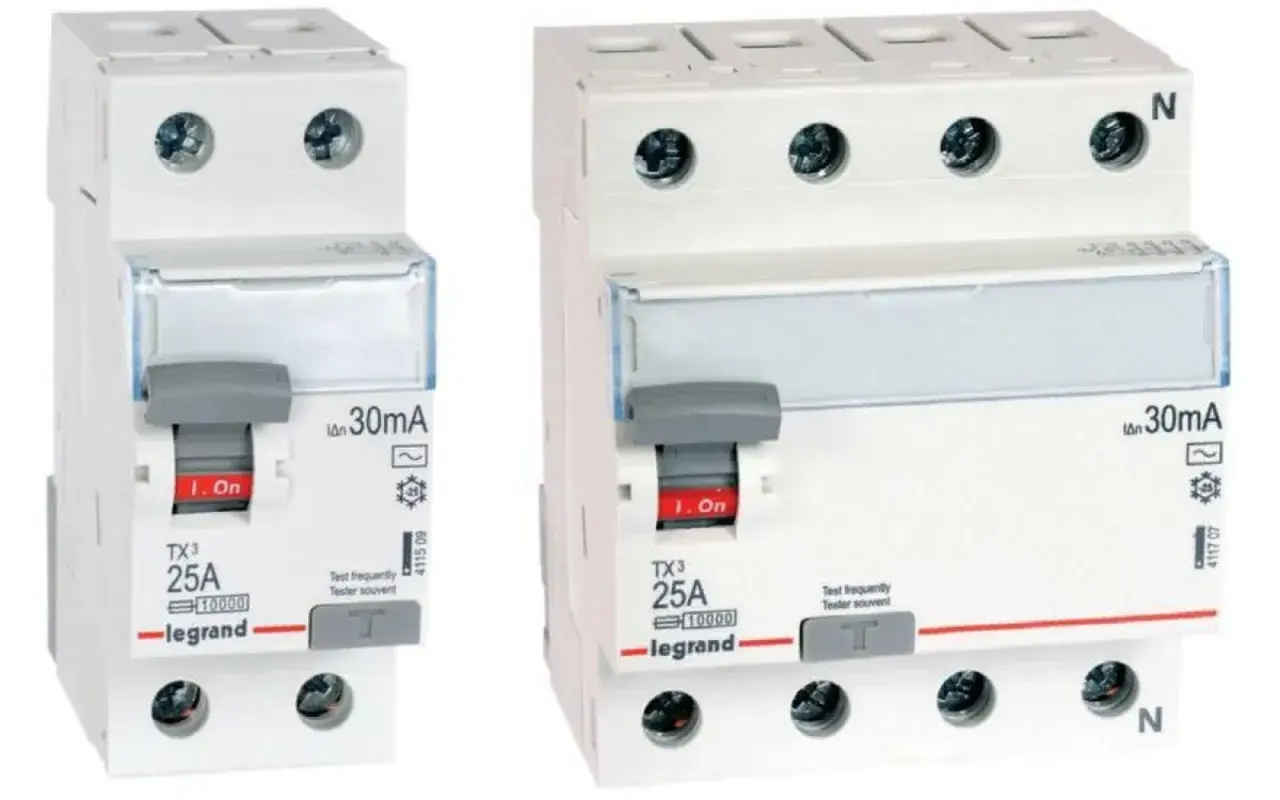

Jak działa wyłącznik różnicowoprądowy i przed czym naprawdę chroni
W środku tego aparatu nie ma magii, tylko prosta kontrola bilansu prądu. Przewód fazowy i neutralny przechodzą przez przekładnik, który „widzi”, czy tyle samo energii wraca, ile wyszło. Jeśli część prądu ucieka inną drogą, na przykład przez uszkodzoną izolację, wilgoć, obudowę urządzenia albo ciało człowieka, pojawia się różnica i wyłącznik odcina zasilanie.
IEC opisuje to urządzenie jako zabezpieczenie reagujące na prąd różnicowy, a w praktyce najczęściej chodzi o sytuację, w której prąd upływu przekracza dopuszczalny poziom. W instalacjach domowych za standard ochrony dodatkowej uznaje się zwykle czułość 30 mA, bo przy takich wartościach aparat ma zadziałać szybko i ograniczyć skutki porażenia. To jednak ważne rozróżnienie: różnicówka nie chroni przed każdym zagrożeniem. Nie zastępuje bezpiecznika i nie wyłącza obwodu przy przeciążeniu czy zwarciu między przewodami.
Z praktycznego punktu widzenia warto patrzeć na nią jak na ostatnią linię obrony dla człowieka i instalacji, a nie na uniwersalny „wyłącznik od wszystkiego”. Gdy już to rozdzielisz, łatwiej dobrać właściwe elementy do konkretnego obwodu, zamiast kupować je na wyczucie. To prowadzi wprost do pytania, czym ten aparat różni się od pozostałych zabezpieczeń w rozdzielnicy.
Czym różni się od bezpiecznika i wyłącznika nadprądowego
Najwięcej pomyłek zaczyna się wtedy, gdy ktoś wrzuca do jednego worka różnicówkę, bezpiecznik i wyłącznik nadprądowy. To trzy różne funkcje. W nowoczesnej instalacji one często pracują razem, ale każda pilnuje czegoś innego.
| Aparat | Co wykrywa | Czego nie robi | Kiedy ma sens |
|---|---|---|---|
| Wyłącznik różnicowoprądowy | Różnicę między prądem wpływającym i wracającym z obwodu | Nie chroni przed przeciążeniem i zwarciem | Jako ochrona dodatkowa przed porażeniem i skutkami upływu prądu |
| Wyłącznik nadprądowy lub bezpiecznik | Przeciążenie i zwarcie | Nie reaguje na upływ prądu do ziemi | Do ochrony przewodów i ograniczenia skutków zwarcia |
| RCBO | Prąd upływu, przeciążenie i zwarcie | Nie zwalnia z poprawnego doboru obwodu | Gdy chcesz połączyć oba zabezpieczenia w jednym module dla pojedynczego obwodu |
W praktyce bardzo cenię RCBO na newralgicznych obwodach, bo usterka jednej pralki, zmywarki albo gniazda ogrodowego nie wyłącza wtedy połowy domu. To nie zawsze jest najtańsze rozwiązanie, ale zwykle daje lepszą diagnostykę i mniej irytujących zaników zasilania. Jeśli instalacja jest modernizowana etapami, to właśnie tu da się wygrać najwięcej komfortu. A kiedy funkcje są już rozdzielone, można przejść do wyboru właściwego typu zabezpieczenia.
Jak dobrać typ do domu, łazienki i elektroniki
To jest miejsce, w którym najłatwiej popełnić błąd. Wiele osób patrzy tylko na amperaż, a kluczowe jest jeszcze to, jaki przebieg prądu upływu może wygenerować urządzenie. W domu z prostym oświetleniem i grzejnikami wystarczy co innego niż przy ładowarce samochodu, fotowoltaice albo sprzęcie z falownikiem.
| Typ | Co wykrywa | Gdzie bywa stosowany | Mój komentarz |
|---|---|---|---|
| AC | Sinusoidalny prąd przemienny | Proste obwody bez elektroniki | Coraz mniej uniwersalny przy współczesnym sprzęcie domowym |
| A | Prąd przemienny i pulsujący prąd stały | Większość obwodów domowych, kuchnia, łazienka, AGD | Najbezpieczniejszy punkt wyjścia przy zwykłym domu |
| F | Jak typ A, ale lepiej radzi sobie z bardziej złożonymi przebiegami | Pralki, klimatyzacja, część pomp i urządzeń z elektroniką | Rozsądny wybór tam, gdzie pracują silniki i sterowniki |
| B | Prąd przemienny, pulsujący i gładki prąd stały | Fotowoltaika, falowniki, ładowarki EV, przemienniki częstotliwości | Zwykle decyzja projektowa, a nie zakup „na wszelki wypadek” |
| S | Jak aparat różnicowy, ale z opóźnieniem zadziałania | Zabezpieczenie nadrzędne w rozdzielnicy | Pomaga zachować selektywność, nie zastępuje ochrony końcowej |
Do ochrony ludzi w instalacjach domowych najczęściej spotkasz czułość 30 mA. To właśnie ten próg jest praktycznym standardem dla obwodów, w których ryzyko kontaktu z uszkodzonym urządzeniem jest większe, czyli na przykład w łazience, pralni, kuchni, garażu albo na zewnątrz. Gdy sprzęt ma własne wymagania, trzymam się instrukcji producenta bardziej niż ogólnych skrótów myślowych. To szczególnie ważne przy urządzeniach z elektroniką mocy, bo tam zwykły typ AC może nie wystarczyć.
Jeśli w instalacji pojawiają się ładowarki samochodowe, fotowoltaika albo falowniki, dobór zabezpieczenia przestaje być detalem. W takich miejscach źle dobrany typ może powodować zbędne wyzwalanie albo po prostu nie reagować tak, jak trzeba. Dlatego najpierw trzeba zaplanować układ obwodów, a dopiero potem kupować aparaty. I właśnie układ obwodów decyduje o tym, czy instalacja będzie wygodna w użyciu, czy będzie irytować przy każdym drobnym błędzie.
Gdzie montować go w domu i jak rozplanować obwody
W domu najlepiej działa podejście warstwowe: nie jeden wspólny aparat na całą rozdzielnicę, ale kilka zabezpieczeń przypisanych do grup obwodów. Dzięki temu awaria jednego urządzenia nie wyłącza całego mieszkania, a diagnostyka jest dużo prostsza. Ja w praktyce zaczynam od miejsc najbardziej narażonych na wilgoć, kontakt z metalem i pracę urządzeń przenośnych.
- Łazienka i pralnia - tu wilgoć i kontakt z wodą znacząco zwiększają znaczenie ochrony różnicowej.
- Gniazda zewnętrzne i ogród - przedłużacze, narzędzia i zmienna pogoda potrafią szybko ujawnić uszkodzenie izolacji.
- Kuchnia - zmywarka, ekspres, piekarnik czy czajnik to dużo urządzeń na małej przestrzeni.
- Garaż i warsztat - elektronarzędzia, pył i przypadkowe uszkodzenia przewodów są tu codziennością.
- Urządzenia stałe z elektroniką - pompa ciepła, rekuperacja, klimatyzacja, fotowoltaika i ładowarka EV wymagają sprawdzenia zaleceń producenta.
Bardzo ważny szczegół: nie mieszaj przewodów neutralnych między różnymi obwodami chronionymi osobnymi aparatami. To jedna z najczęstszych przyczyn niepotrzebnego wyzwalania po remoncie. Objaw bywa mylący, bo instalacja wygląda poprawnie, a mimo to urządzenie „losowo” odcina zasilanie. W rzeczywistości problem często siedzi w rozdzielnicy albo w źle rozprowadzonej neutralności, a nie w samym urządzeniu końcowym.
Jeżeli modernizujesz starszy dom, rozsądnie jest podzielić instalację na kilka stref zamiast zostawiać wszystko za jednym zabezpieczeniem. To droższe niż najprostszy wariant, ale w codziennym użytkowaniu działa zdecydowanie lepiej. Kiedy obwody są już dobrze rozdzielone, pozostaje jeszcze jeden temat, którego nie warto odkładać: regularny test. I to właśnie on najczęściej pokazuje, czy zabezpieczenie naprawdę działa.
Jak testować i utrzymać sprawność na co dzień
Jak przypomina Eaton, przycisk testowy T ma symulować prąd upływu, żeby sprawdzić, czy aparat rzeczywiście zadziała. To prosty test, który możesz wykonać samodzielnie, bez specjalistycznych narzędzi. W domu traktuję go jako nawyk, a nie jednorazową czynność po montażu.
- Upewnij się, że krótka przerwa w zasilaniu nie zrobi szkody w pracy urządzeń lub danych.
- Naciśnij przycisk testowy T.
- Sprawdź, czy aparat natychmiast odcina zasilanie.
- Przywróć pozycję roboczą zgodnie z instrukcją rozdzielnicy.
- Jeśli zabezpieczenie nie zadziałało albo nie daje się ponownie załączyć, wezwij elektryka.
Sam test przyciskiem mówi sporo, ale nie wszystko. Pokazuje przede wszystkim, że mechanizm wyzwalający żyje i reaguje. Jeśli chcesz sprawdzić czas zadziałania albo zachowanie całej instalacji pod obciążeniem, potrzebny jest już pomiar wykonany przez osobę z uprawnieniami. To szczególnie ważne w większych domach i w instalacjach po remoncie, gdzie oprócz samego aparatu liczy się też stan przewodów, połączeń i rozdzielnicy.
W praktyce najrozsądniej jest testować zabezpieczenie regularnie i reagować od razu na każdą zmianę zachowania. Raz działający aparat, który nagle zaczyna się zacinać albo nie daje się skasować, nie jest drobną niedogodnością. To sygnał, że instalacja wymaga diagnozy, zanim problem stanie się poważniejszy. Po testach zwykle wychodzą też błędy montażowe, a część z nich da się rozpoznać po samym sposobie wyzwalania.
Najczęstsze powody niepotrzebnych wyłączeń
Nie każdy zadziałany aparat oznacza awarię samego zabezpieczenia. Często to instalacja albo urządzenie pokazuje, że coś jest nie tak. Z mojego doświadczenia najczęściej winne są cztery grupy problemów.
- Uszkodzony sprzęt - pralka, zmywarka, czajnik, pompa lub elektronarzędzie ma upływ do obudowy albo do przewodu ochronnego.
- Wilgoć - zawilgocone gniazdo, puszka, oprawa zewnętrzna lub przewód w ogrodzie potrafią wyzwolić aparat nawet bez spektakularnej awarii.
- Zły podział obwodów - kilka urządzeń z dużymi prądami upływu pracuje pod jednym zabezpieczeniem i suma robi się zbyt duża.
- Błąd w neutralnym - przewód N połączony nie tam, gdzie trzeba, powoduje wyzwalanie mimo pozornie poprawnego montażu.
Jeśli aparat wyłącza się po włączeniu jednego konkretnego urządzenia, nie zwiększaj na ślepo czułości i nie omijaj zabezpieczenia. Najpierw odłącz sprzęt, sprawdź go na innym obwodzie i oceń, czy problem wraca. Jeśli wyzwalanie jest losowe, szukaj wspólnego mianownika: wilgoci, mieszania neutralnych, słabych połączeń albo źle dobranego typu. Właśnie tu przydaje się cierpliwa diagnostyka, bo „przypadkowe” wyłączenia zwykle mają bardzo konkretną przyczynę.
Co naprawdę ma znaczenie przy modernizacji instalacji
Jeśli mam wskazać trzy rzeczy, które robią największą różnicę, to są to: dobry podział obwodów, właściwy typ aparatu i regularny test. Reszta jest ważna, ale bez tych trzech elementów zabezpieczenie traci sporo ze swojej wartości. Przy remoncie domu nie traktuję więc różnicówki jako dodatku, tylko jako integralną część projektu rozdzielnicy.
- Do zwykłych obwodów domowych najczęściej zaczynam od typu A i czułości 30 mA.
- Do urządzeń z elektroniką sprawdzam instrukcję zamiast zgadywać.
- Do obwodów zewnętrznych, łazienkowych i gospodarczych daję priorytet ochronie różnicowej.
- W większych domach wolę kilka aparatów niż jeden wspólny dla wszystkiego.
W 2026 roku, przy rosnącej liczbie urządzeń z elektroniką, pomp ciepła, fotowoltaiki i ładowarek EV, dobór tego zabezpieczenia stał się ważniejszy niż kiedyś. Dobrze dobrany wyłącznik różnicowoprądowy nie jest spektakularny, ale właśnie o to chodzi: ma zadziałać wtedy, gdy nikt nie patrzy na rozdzielnicę, a bezpieczeństwo liczy się bardziej niż wygoda.
