Symbol kondensatora na schemacie wygląda niepozornie, ale to właśnie on mówi, czy element jest spolaryzowany, jaką ma rolę w obwodzie i czy można go wstawić dowolnie, czy trzeba zachować biegunowość. W praktyce ten drobny znak pomaga czytać dokumentację zasilaczy, oświetlenia LED, sterowników i sprzętu domowego bez zgadywania. Pokażę, jak rozpoznać podstawowy symbol, odczytać jego warianty i nie pomylić parametrów, które naprawdę mają znaczenie przy doborze części.
Najważniejsze rzeczy, które warto odczytać z symbolu kondensatora
- Podstawowy znak to zwykle dwie równoległe kreski, które oznaczają kondensator niespolaryzowany.
- Jedna prosta i jedna zakrzywiona kreska wskazują kondensator spolaryzowany, więc trzeba pilnować plusa i minusa.
- Strzałka na symbolu oznacza element regulowany albo zmienny, najczęściej używany do strojenia.
- Obok symbolu szukaj oznaczenia C1, C2 i wartości w pF, nF albo µF.
- Przy wymianie liczą się przede wszystkim pojemność i napięcie znamionowe, a nie sam wygląd obudowy.

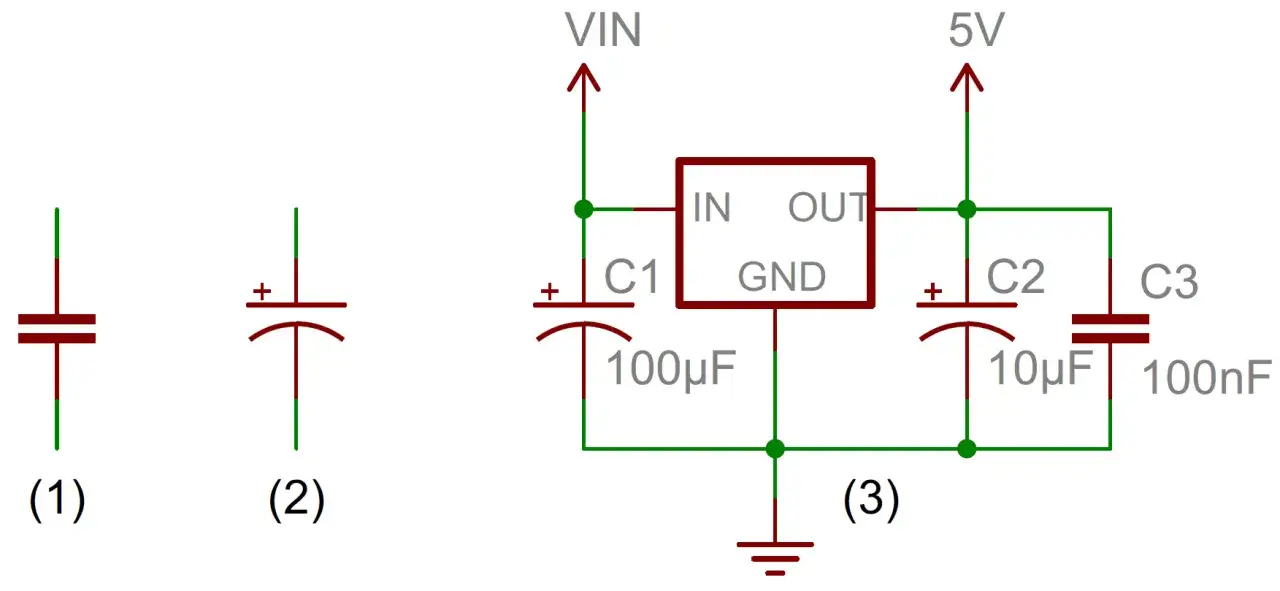

Jak wygląda podstawowy symbol kondensatora na schemacie
W najprostszym wariancie symbol składa się z dwóch równoległych kresek oddzielonych przerwą. Taki znak mówi mi od razu, że mam do czynienia z kondensatorem niespolaryzowanym, czyli takim, który można włączyć w obwód bez pilnowania plusa i minusa. W dokumentacji spotkasz też oznaczenie C1, C2, C3 - to numer porządkowy elementu, a nie jego pojemność.
- dwie równe kreski oznaczają wersję niespolaryzowaną
- jedna kreska zakrzywiona sygnalizuje biegunowość
- strzałka sugeruje regulację pojemności
- litera C z numerem wskazuje konkretny element na schemacie
Schemat nie pokazuje wyglądu obudowy, tylko zachowanie elementu w układzie. Gdy ten podział jest jasny, sens mają już szczegóły, czyli warianty symbolu i ich praktyczne konsekwencje.
Jak rozpoznać warianty symbolu i ich znaczenie
Tu najczęściej zaczyna się praktyczna część czytania schematu. Sam kształt symbolu mówi nie tylko „to jest kondensator”, ale też podpowiada, czy trzeba uważać na kierunek montażu i czy element da się regulować.
| Wariant | Jak wygląda na schemacie | Co oznacza | Gdzie spotykam go najczęściej |
|---|---|---|---|
| Niespolaryzowany | Dwie równe równoległe kreski | Można podłączać w dowolnym kierunku | Kondensatory ceramiczne, foliowe, odsprzęganie, filtry |
| Spolaryzowany | Jedna kreska prosta, druga zakrzywiona, czasem z oznaczeniem + i - | Trzeba zachować biegunowość | Elektrolityczne, tantalowe, zasilacze |
| Zmienne | Symbol z ukośną strzałką | Pojemność można zmieniać | Strojenie, regulacja, obwody pomiarowe |
| Trymer | Wariant symbolu regulowanego z dodatkowym oznaczeniem precyzyjnej regulacji | Służy do jednorazowego lub rzadkiego dostrajania | Kalibracja układów, serwis, strojenie |
W praktyce nie wszystkie programy CAD rysują to identycznie, ale sens pozostaje ten sam. Ja zawsze patrzę najpierw na to, czy symbol sugeruje biegunowość, bo to właśnie ten detal decyduje o bezpieczeństwie montażu. Gdy typ jest już jasny, czas odczytać to, co napisano tuż obok symbolu, bo tam zwykle kryje się wartość i napięcie.
Jak czytam oznaczenia obok symbolu, żeby nie pomylić części
Gdy czytam oznaczenia obok symbolu, zaczynam od wartości pojemności i napięcia znamionowego. Pojemność mówi, ile ładunku element może zgromadzić, a napięcie znamionowe wyznacza bezpieczny poziom pracy. W praktyce spotkasz najczęściej pF, nF i µF; dla orientacji 1 µF = 1000 nF = 1 000 000 pF.
| Oznaczenie | Jak je czytam | Typowe zastosowanie |
|---|---|---|
| pF | pikofarady | Strojenie, układy wysokiej częstotliwości |
| nF | nanofarady | Odsprzęganie, układy RC, tłumienie zakłóceń |
| µF | mikrofarady | Filtracja zasilania, wygładzanie tętnień |
Jeżeli na schemacie widzę 100 nF przy układzie scalonym, od razu zakładam odsprzęganie zasilania, a przy 10-100 µF w zasilaczu myślę już o wygładzaniu tętnień. To pomaga odróżnić elementy, które wyglądają podobnie, ale pracują w zupełnie innym miejscu układu. Następny krok to sprawdzenie, gdzie taki symbol pojawia się w typowych urządzeniach domowych.
Gdzie spotykam go w elektryce domowej i elektronice użytkowej
W domowej elektryce i elektronice symbol kondensatora najczęściej pojawia się w zasilaczach impulsowych, sterownikach LED, napędach rolet, wentylatorach, automatyce bram i w sprzęcie audio. W instalacji budynku sam kondensator nie jest zwykle elementem widocznym dla użytkownika, ale w dokumentacji urządzenia ma duże znaczenie, bo mówi, czy część jest na prąd stały, przemienny, czy wymaga konkretnej biegunowości.
- w zasilaczach LED wygładza napięcie i ogranicza tętnienia
- w silnikach jednofazowych pomaga w rozruchu lub pracy pomocniczej
- w filtrach i układach opóźniających stabilizuje działanie elektroniki
- w modułach sterujących wspiera odsprzęganie zasilania i tłumienie zakłóceń
Im bliżej urządzenia końcowego, tym częściej kondensator decyduje nie o wyglądzie schematu, ale o tym, czy sprzęt w ogóle startuje i działa stabilnie. To prowadzi do błędów, które widuję najczęściej przy samodzielnym odczytywaniu dokumentacji.
Najczęstsze błędy przy czytaniu symbolu kondensatora
Najwięcej pomyłek bierze się z pośpiechu. Symbol jest prosty, ale jego interpretacja już nie zawsze.
- Mylenie kondensatora z baterią, bo oba symbole mają dwie kreski. Bateria ma jednak kreski różnej długości.
- Ignorowanie biegunowości w kondensatorach elektrolitycznych i tantalowych. Tu pomyłka może skończyć się uszkodzeniem elementu.
- Zakładanie, że każdy kondensator można zastąpić dowolnym innym. Liczy się typ, pojemność, napięcie, a czasem także ESR, czyli rezystancja szeregowa wpływająca na pracę w zasilaczach impulsowych.
- Odczytywanie tylko pojemności i pomijanie napięcia znamionowego. To częsty błąd przy naprawach, bo element „pasuje” fizycznie, ale nie elektrycznie.
- Niedostrzeganie symbolu elementu regulowanego. W układach strojenia strzałka zmienia znaczenie całego fragmentu schematu.
Ja zawsze zatrzymuję się na trzy sekundy dłużej, jeśli symbol wygląda nietypowo albo ma dodatkowe oznaczenia przy jednej z płytek. Ta chwila oszczędza później kosztownego błędu przy doborze części, więc warto przejść od razu do praktycznej checklisty.
Co sprawdzam przed wymianą albo doborem części do schematu
Przy wymianie albo doborze części trzymam się prostej zasady: ta sama pojemność, to samo oznaczenie typu i napięcie znamionowe co najmniej takie samo jak w oryginale. Jeśli w układzie był kondensator spolaryzowany, nie zastępuję go wersją niespolaryzowaną „na oko”, a w zasilaczach impulsowych zwracam uwagę także na ESR i temperaturę pracy. To właśnie te detale najczęściej odróżniają działający zamiennik od części, która tylko wygląda podobnie.
- sprawdź, czy symbol sugeruje polaryzację
- porównaj pojemność z dokumentacją lub starym elementem
- nie obniżaj napięcia znamionowego
- przy elementach w zasilaniu zweryfikuj ESR i temperaturę
- jeśli schemat jest nieczytelny, porównaj go z opisem płytki lub serwisówką
Właśnie tak czytam symbol kondensatora w praktyce: najpierw typ, potem biegunowość, na końcu parametry obok. Dzięki temu schemat przestaje być zbiorem znaków, a staje się czytelną instrukcją działania układu.
