Dobre zabezpieczenie przeciwprzepięciowe ma chronić instalację wtedy, gdy w sieci pojawia się krótki, ale bardzo silny impuls napięcia. Najczęściej ucierpi nie sam bezpiecznik, tylko zasilacze, elektronika sterująca, routery, automatyka domowa i sprzęt RTV, więc temat jest dużo bardziej praktyczny, niż sugeruje sucha technika. Poniżej pokazuję, jak to działa, jakie są typy ochronników, gdzie je montować i na co uważać, żeby ochrona była realna, a nie tylko „na papierze”.
Najważniejsze rzeczy do zapamiętania przy ochronie instalacji
- Ochrona przeciwprzepięciowa działa warstwowo - w rozdzielnicy i przy wrażliwych urządzeniach końcowych.
- Typ ochronnika trzeba dobrać do sytuacji - inny układ wybiera się dla przyłącza kablowego, a inny dla domu z instalacją odgromową.
- Krótki i prosty tor połączenia ma ogromne znaczenie, bo długie przewody obniżają skuteczność ochronnika.
- Sam moduł nie wystarczy - liczy się też uziemienie, połączenia wyrównawcze i poprawne dobezpieczenie.
- W domu z fotowoltaiką, automatyką lub dużą ilością elektroniki warto myśleć nie tylko o zasilaniu, ale też o liniach danych.
Czym jest ochrona przed przepięciami i kiedy naprawdę się przydaje
Przepięcie to krótki skok napięcia, który może pojawić się po uderzeniu pioruna w pobliżu, przy przełączeniach w sieci albo przy załączaniu większych odbiorników. W praktyce takie zdarzenie nie musi wyłączyć prądu w całym domu, żeby narobić szkód - czasem wystarczy jeden impuls, by uszkodzić zasilacz w telewizorze, elektronikę pieca, sterownik bramy albo część systemu smart home.
Ja patrzę na to tak: ochrona przeciwprzepięciowa nie jest dodatkiem „na wszelki wypadek”, tylko elementem, który ma ograniczyć ryzyko kosztownych awarii. To ważne zwłaszcza w domach z dużą ilością elektroniki, z fotowoltaiką, pompą ciepła, rekuperacją czy rozbudowaną automatyką. Taka instalacja jest bardziej wrażliwa, bo ma więcej punktów, przez które impulsy mogą wejść do środka.
Trzeba też rozróżnić dwa zjawiska. Ochronnik przeciwprzepięciowy nie naprawi problemu zbyt wysokiego napięcia zasilania, nie zastąpi zabezpieczeń nadprądowych i nie ochroni przed długotrwałym zanikiem zasilania. Jego zadanie jest węższe, ale bardzo konkretne: przejąć energię krótkiego impulsu i bezpiecznie odprowadzić ją do ziemi. Skoro wiemy już, z czym walczymy, łatwiej zrozumieć, jak działa sam ogranicznik.
Jak działa ogranicznik przepięć w praktyce
Ogranicznik przepięć pracuje równolegle do chronionej instalacji. W normalnych warunkach prawie nie przewodzi, więc nie przeszkadza w codziennym działaniu sieci. Gdy pojawia się impuls, jego elementy wewnętrzne - najczęściej warystory albo iskierniki - zmieniają stan i zaczynają odprowadzać energię do przewodu ochronnego PE oraz uziemienia.
W uproszczeniu: ochronnik nie „przepala” przepięcia, tylko tworzy dla niego krótszą i bezpieczniejszą drogę niż delikatna elektronika w domu. To właśnie dlatego tak ważne są dobre połączenia z główną szyną uziemiającą. Jeśli droga do ziemi jest zbyt długa albo prowadzona byle jak, skuteczność spada.
W praktyce warto znać kilka pojęć technicznych:
- Warystor - element, który przy wzroście napięcia zaczyna przewodzić znacznie mocniej.
- Iskiernik - rozwiązanie, które po przekroczeniu progu tworzy kontrolowany tor wyładowania.
- Napięcie ochronne Up - poziom napięcia, do którego ogranicznik ma sprowadzić impuls.
- Dobezpieczenie - zabezpieczenie nadprądowe wymagane przez producenta, które chroni sam ochronnik w razie uszkodzenia.

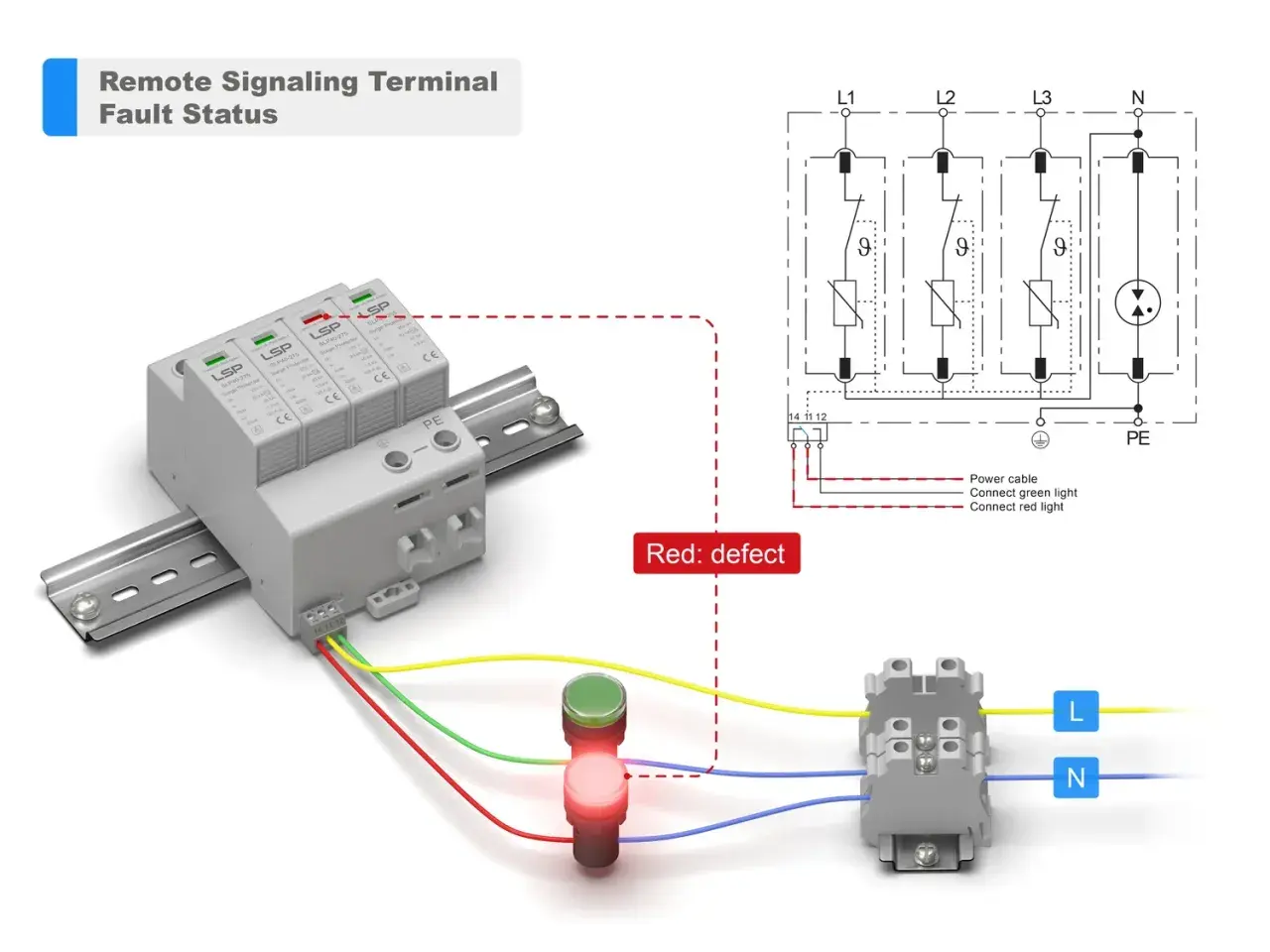

Wiele osób zakłada, że taki moduł działa „wiecznie”. To błąd. Każdy większy impuls zużywa elementy wewnętrzne, dlatego przydatny jest wskaźnik stanu albo wymienna wkładka. Gdy wskaźnik pokazuje uszkodzenie, ochronnik trzeba potraktować jak zużyty element instalacji, a nie ozdobę w rozdzielnicy. Teraz można już sensownie przejść do tego, jakie typy ochronników rzeczywiście stosuje się w domu.
Jakie typy ochronników stosuje się w domu
Dobór typu ma większe znaczenie niż sam zakup „mocniejszego” modelu. W domach najczęściej spotyka się trzy poziomy ochrony, które różnią się miejscem montażu i energią, jaką potrafią przyjąć. Ja zwykle zaczynam od pytania: skąd zasilany jest budynek i czy ma instalację odgromową.
| Typ | Gdzie montuję | Co zatrzymuje | Kiedy ma sens | Orientacyjny koszt modułu |
|---|---|---|---|---|
| Typ 1 | Główna rozdzielnica lub złącze | Część prądu piorunowego | Dom z instalacją odgromową, przyłącze napowietrzne, większa ekspozycja | 250-800 zł |
| Typ 2 | Rozdzielnica główna lub podrzędna | Przepięcia indukowane i łączeniowe | Większość domów z przyłączem kablowym | 120-300 zł |
| Typ 3 | Przy urządzeniu, w listwie lub gnieździe | Ostatni stopień ograniczenia | RTV, IT, automatyka, routery, sterowniki | 40-200 zł |
| Układ 1+2 | Główna rozdzielnica | Dwa pierwsze poziomy ochrony w jednym module | Gdy chcę oszczędzić miejsce i uprościć montaż | 250-800 zł |
W zwykłym domu jednorodzinnym najczęściej wystarcza typ 2, ale to nie jest reguła absolutna. Jeśli budynek ma instalację odgromową, stoi w miejscu bardziej narażonym albo jest zasilany linią napowietrzną, częściej sens ma układ 1+2. Z kolei typ 3 traktuję jako ostatni etap ochrony - przy komputerze, telewizorze, serwerze domowym czy sterownikach automatyki. Sama listwa przeciwprzepięciowa nie zastąpi ochrony w rozdzielnicy, ale dobrze ją uzupełnia.
Warto pamiętać, że ochrona warstwowa działa najlepiej dopiero wtedy, gdy każdy poziom ma sens. Jeden drogi moduł nie zrobi roboty za cały system. Właśnie dlatego dobór do konkretnego domu jest ważniejszy niż katalogowe hasła producenta.
Jak dobrać układ do domu, mieszkania i instalacji z fotowoltaiką
Tu nie ma jednego rozwiązania dla wszystkich. Inaczej patrzę na mieszkanie w bloku, inaczej na dom z przyłączem kablowym, a jeszcze inaczej na budynek z fotowoltaiką i rozbudowaną automatyką. Najprostsza zasada brzmi: im większa wartość sprzętu i im bardziej rozbudowana instalacja, tym większy sens ma ochrona wielostopniowa.
| Sytuacja | Co zwykle wybrałbym | Dlaczego |
|---|---|---|
| Przyłącze kablowe, brak instalacji odgromowej | Typ 2 w rozdzielnicy głównej, a przy czułej elektronice także typ 3 | Najczęściej wystarcza ochrona przed przepięciami łączeniowymi i indukowanymi |
| Przyłącze napowietrzne lub dom z odgromówką | Układ 1+2 w rozdzielnicy głównej | Ryzyko wyższych impulsów jest tu większe, więc sam typ 2 może być za słaby |
| Dom z fotowoltaiką | Ochrona po stronie AC i DC | Przepięcia mogą wejść zarówno przez zasilanie, jak i przez stronę paneli |
| Smart home, alarm, domofon, Ethernet | Ochronniki także dla linii sygnałowych | Najczęściej to właśnie te przewody niosą ryzyko dla elektroniki sterującej |
Jeśli mam wskazać jedną rzecz, którą ludzie najczęściej pomijają, to są to linie danych i sterowania. Zasilanie bywa zabezpieczone, a przepięcie wchodzi później przez internet, antenę, alarm albo magistralę automatyki. Przy bardziej rozbudowanych domach to realny problem, nie detal. Z tego miejsca już tylko krok do pytania, gdzie taki układ trzeba zamontować, żeby naprawdę zadziałał.
Gdzie zamontować ogranicznik, żeby nie stracić skuteczności
Najlepszy ochronnik źle podłączony bywa mniej skuteczny niż tańszy, ale poprawnie zamontowany. Dlatego ja zawsze zaczynam od rozdzielnicy głównej i od krótkiej drogi do głównej szyny uziemiającej. W praktyce liczą się centymetry, nie dekoracyjny układ przewodów.
Najważniejsze zasady są proste:
- Montuję możliwie blisko wejścia zasilania - nie na końcu rozdzielnicy, jeśli da się tego uniknąć.
- Skracam przewody do minimum - im krótszy tor L, N i PE, tym lepszy efekt; dobrze dążyć do połączeń rzędu kilkudziesięciu centymetrów, a nie długich pętli.
- Dbam o połączenie z GSU - bez dobrego uziemienia ochrona nie ma gdzie oddać energii.
- Dobieram zabezpieczenie nadprądowe zgodnie z kartą katalogową - to chroni sam ochronnik.
- Sprawdzam zgodność z RCD - układ trzeba zaplanować tak, żeby impuls nie wywoływał niepotrzebnych zadziałań.
Jeśli przewody są prowadzone zygzakiem, to już pierwszy sygnał, że instalacja traci na jakości. W takich miejscach nie ma sensu udawać, że „jakoś będzie”. Lepiej uprościć trasę, poprawić układ szyn i zrobić miejsce tam, gdzie wymaga tego technika. Dobrą praktyką jest też stosowanie urządzeń z czytelnym wskaźnikiem stanu, bo po silnym impulsie łatwo ocenić, czy moduł nadal pracuje.
Najczęstsze błędy, które widzę, są bardzo podobne: zbyt długie przewody, brak połączenia wyrównawczego, źle dobrane dobezpieczenie, kupno nieodpowiedniego typu i pominięcie ochrony linii sygnałowych. Z tych powodów sama wymiana modułu bez korekty całej rozdzielnicy nie zawsze daje dobry efekt. Następny temat jest już bardziej praktyczny: ile to wszystko kosztuje i gdzie naprawdę warto dołożyć kolejne stopnie ochrony.
Ile kosztuje ochrona i co jeszcze warto zabezpieczyć
Cena zależy głównie od liczby faz, typu ochronnika, stopnia rozbudowy instalacji i tego, czy trzeba poprawiać całą rozdzielnicę. Sam moduł nie jest zwykle najdroższy. Droższa bywa modernizacja układu i praca elektryka, zwłaszcza gdy trzeba uporządkować połączenia, dobrać dobezpieczenie albo dołożyć ochronę dla kilku torów jednocześnie.
| Element | Typowy koszt w Polsce | Co podbija cenę |
|---|---|---|
| Ogranicznik typu 2 | 120-300 zł | Większa liczba biegunów, wyższy poziom ochrony, marka |
| Ogranicznik 1+2 | 250-800 zł | Wyższa odporność na udary i bardziej rozbudowana konstrukcja |
| Typ 3 przy urządzeniu | 40-200 zł | Wersje z filtracją, listwy premium, ochrona portów danych |
| Montaż w rozdzielnicy | 250-500 zł | Stan istniejącej instalacji, przebudowa torów, miejsce w szafie |
| Rozszerzenie na PV, internet, alarm | od 50 do 250 zł za tor, czasem więcej | Liczba obwodów i poziom skomplikowania |
Przy fotowoltaice rozdzielam temat na stronę AC i DC, bo to dwa różne miejsca, przez które przepięcie może wejść do systemu. Przy rozbudowanej automatyce domowej i sieci komputerowej warto z kolei spojrzeć na router, switch, centralę alarmową, wideodomofon i przewody antenowe. To właśnie tam często kryją się elementy najdroższe w naprawie, choć nie zawsze są pierwsze na liście zakupów. Jeżeli chcesz wydać pieniądze sensownie, najpierw zabezpiecz to, co naprawdę jest narażone.
Co sprawdzam przed zakupem, żeby ochrona była realna, a nie deklaratywna
Gdybym miał zamknąć temat w krótkiej liście kontrolnej, sprawdziłbym przede wszystkim pięć rzeczy. To one najczęściej decydują o tym, czy ochrona będzie działała dobrze, czy tylko dobrze wyglądała w rozdzielnicy.
- Układ sieci i sposób uziemienia - bez tego nie da się dobrać sensownego rozwiązania.
- Parametry techniczne - zwłaszcza Up, In, Imax i, w razie potrzeby, Iimp.
- Zgodność z kartą katalogową - w tym wymagane dobezpieczenie i sposób montażu.
- Wskaźnik stanu - najlepiej czytelny i łatwy do sprawdzenia po zadziałaniu.
- Zakres ochrony - czy obejmuje tylko zasilanie, czy także dane, alarm, internet i PV.
Jeśli miałbym wskazać jedną rzecz, która robi największą różnicę, to nie jest nią najdroższy moduł, tylko poprawny projekt całego układu: dobór typu, dobre uziemienie, krótkie przewody i ochrona warstwowa. Właśnie tak buduje się ochronę, która ma szansę zadziałać wtedy, gdy naprawdę będzie potrzebna. A jeśli instalacja jest już gotowa, to dobry elektryk potrafi ocenić w kilka minut, czy trzeba ją tylko doposażyć, czy raczej uporządkować od podstaw.
