Prąd zmienny jest podstawą zasilania większości domów i budynków: od gniazdek, przez oświetlenie, po urządzenia o dużym poborze mocy. W tym tekście wyjaśniam, jak działa taki przebieg, dlaczego w Polsce standardem są 230 V i 50 Hz, czym różni się od zasilania stałego oraz na co zwrócić uwagę przy instalacji i zakupie sprzętu.
Najważniejsze fakty o napięciu przemiennym
- W polskich gniazdkach standardem są 230 V i 50 Hz, a 230 V to wartość skuteczna, nie szczytowa.
- Napięcie i natężenie zmieniają się w czasie, zwykle w przebiegu zbliżonym do sinusoidy.
- Takie rozwiązanie dobrze sprawdza się w przesyle energii na większe odległości, bo łatwo zmieniać poziom napięcia transformatorami.
- Większość elektroniki domowej i tak zamienia zasilanie z gniazdka na prąd stały wewnątrz zasilacza.
- Przy modernizacji instalacji liczą się nie tylko napięcie, ale też moc, obciążenie obwodów i zgodność urządzeń.

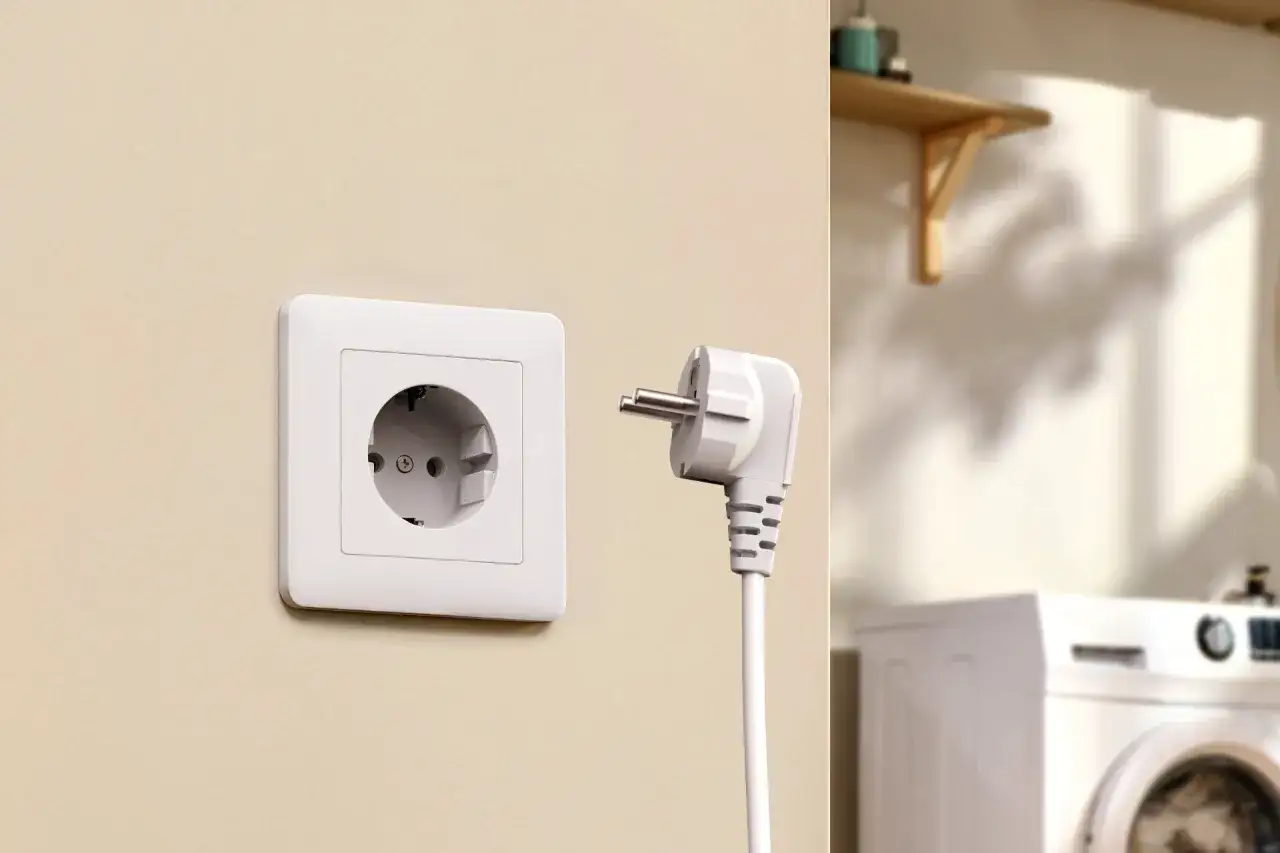

Jak czytać przebieg napięcia w gniazdku
Z mojego punktu widzenia największe nieporozumienie dotyczy liczby 230 V. Wiele osób traktuje ją jak stały poziom napięcia, a to tylko wartość skuteczna, czyli praktyczny odpowiednik energetyczny tego przebiegu. W domowej instalacji napięcie i natężenie zmieniają się okresowo, a najczęściej mają kształt sinusoidy.
W Polsce częstotliwość wynosi 50 Hz, co oznacza 50 pełnych cykli na sekundę. Jeśli patrzeć na sam kierunek przepływu, zmiana następuje 100 razy na sekundę. Wartość chwilowa nie stoi w miejscu: w jednym momencie może być dodatnia, po chwili bliska zeru, a potem ujemna. Dla odbiornika przystosowanego do takiego zasilania to normalne zjawisko, a nie wada sieci.
| Parametr | Typowa wartość | Co to znaczy w praktyce |
|---|---|---|
| Napięcie skuteczne | 230 V | To wartość, którą podaje się dla sieci domowej i na podstawie której projektuje się sprzęt. |
| Częstotliwość | 50 Hz | Przebieg powtarza się 50 razy w ciągu sekundy. |
| Napięcie szczytowe | około 325 V | To maksymalna wartość chwilowa sinusoidy, wyższa od 230 V. |
| Zmiana kierunku | 100 razy na sekundę | To prosty sposób, by zrozumieć, jak dynamicznie zachowuje się przebieg. |
Ta pozorna „zmienność” ma jednak bardzo uporządkowany charakter. Właśnie dlatego da się z niej korzystać w instalacjach budynków i w całym systemie elektroenergetycznym. To prowadzi do pytania, dlaczego taki model w ogóle się przyjął.
Dlaczego ten model dominuje w energetyce
Najkrótsza odpowiedź brzmi: bo jest praktyczny. Energia elektryczna może być przesyłana na duże odległości znacznie efektywniej, gdy podnosi się napięcie, a obniża natężenie. A ponieważ straty w przewodach rosną wraz z kwadratem natężenia, ma to bardzo realne znaczenie dla całego systemu.
Wysokie napięcie pozwala przesyłać energię dalej z mniejszymi stratami cieplnymi, a potem transformatorami obniża się je do poziomu użytecznego dla odbiorcy. To dlatego linie przesyłowe pracują na wysokich wartościach, a dopiero później napięcie trafia do instalacji domowych. Nie chodzi więc o to, że wysoki poziom jest „lepszy” sam w sobie, tylko o to, że lepiej sprawdza się na etapie transportu energii.
- Mniejsze straty przy przesyle na duże odległości.
- Łatwa zmiana poziomu napięcia dzięki transformatorom.
- Wygodna dystrybucja od sieci przesyłowej do budynków.
- Dobra współpraca z większością odbiorników w gospodarstwach domowych.
W praktyce to właśnie ten układ sprawił, że sieć energetyczna wygląda tak, jak wygląda dziś. Skoro znamy już powód, łatwiej zrozumieć, co ten sposób zasilania oznacza dla zwykłych urządzeń w domu.
Jak wpływa na domowe urządzenia
Domowy sprzęt nie reaguje na ten przebieg jednakowo. Część odbiorników wykorzystuje go bezpośrednio, część zamienia go na zasilanie stałe, a część jest wrażliwa na częstotliwość i jakość napięcia. To właśnie tutaj widać, że nie warto mówić o instalacji „ogólnie” - trzeba patrzeć na konkretny typ urządzenia.
Sprzęt grzewczy i duże odbiorniki
Czajnik, grzejnik, farelka, suszarka czy żelazko korzystają głównie z energii cieplnej. Dla takich urządzeń liczy się przede wszystkim moc i stan instalacji, a nie skomplikowana elektronika. Jeśli w gnieździe, wtyczce albo przedłużaczu pojawia się grzanie, to sygnał, że obciążenie albo połączenie są źle dobrane.
W przypadku mocniejszych odbiorników, takich jak płyta indukcyjna, piekarnik, pompa ciepła czy ładowarka do samochodu, coraz częściej potrzebny jest osobny obwód, a czasem także zasilanie trójfazowe. To nie jest detal, tylko kwestia bezpiecznej pracy całej instalacji.
Elektronika i ładowarki
Laptopy, telewizory, routery i telefony nie korzystają bezpośrednio z napięcia z gniazdka. W ich wnętrzu działa prostownik, czyli układ, który zamienia zasilanie przemienne na stałe. Potem zasilacz stabilizuje parametry tak, by elektronika dostała dokładnie to, czego potrzebuje.
Dlatego tak ważne są oznaczenia na tabliczce znamionowej. Jeśli widzisz zakres typu 100-240 V i 50/60 Hz, sprzęt jest przygotowany do pracy w różnych krajach. Jeśli zakres jest węższy, trzeba zachować większą ostrożność. Z kolei migające LED-y bardzo często wynikają nie z samego przebiegu w sieci, tylko ze słabego zasilacza albo niekompatybilnego ściemniacza.
Przeczytaj również: IP44 - Co to znaczy i kiedy wybrać? Uniknij błędu!
Silniki i urządzenia z ruchem
Pralki, wentylatory, pompy, klimatyzatory i część elektronarzędzi są bardziej czułe na częstotliwość. Tu znaczenie ma nie tylko ilość energii, ale też sposób jej podania. W praktyce właśnie dlatego pojawiają się falowniki, czyli układy regulujące częstotliwość i napięcie, gdy trzeba płynnie sterować pracą silnika.
Jeśli urządzenie ma startować ciężko albo pracować zmiennie, sama moc znamionowa nie wystarczy. Trzeba jeszcze sprawdzić warunki rozruchu, typ zabezpieczenia i zgodność z instalacją. To jeden z tych fragmentów elektryki, w których teoria bardzo szybko przekłada się na codzienny komfort.
Czym różni się od prądu stałego
Porównanie obu rozwiązań jest proste, ale warto je zrobić dokładnie, bo w praktyce oba typy zasilania mają swoje miejsce. W budynkach i przesyle energii dominuje sieć przemienna, natomiast w elektronice końcowym standardem jest zwykle zasilanie stałe. Nie ma tu jednego zwycięzcy - jest właściwe dopasowanie do zadania.
| Cecha | Zasilanie przemienne | Zasilanie stałe |
|---|---|---|
| Kierunek przepływu | Zmienia się okresowo | Jest stały |
| Przesył energii | Bardzo wygodny na większe odległości | Mniej praktyczny bez dodatkowej elektroniki |
| Zmiana napięcia | Prosta dzięki transformatorom | Wymaga bardziej złożonych układów |
| Typowe zastosowanie | Sieci budynków, dystrybucja energii, większość gniazdek | Elektronika, akumulatory, układy sterujące |
| Praktyczny efekt | Łatwo dostarczyć energię do domu | Łatwo zasilać precyzyjne układy elektroniczne |
Ja patrzę na to tak: zasilanie przemienne „pracuje” dla infrastruktury, a stałe „pracuje” dla elektroniki. Współczesny dom korzysta z obu, tylko w różnych miejscach i na różnych etapach. Z tego wynika ostatnia, bardzo praktyczna część: co sprawdzić, zanim podłączysz nowe urządzenie albo planujesz większy remont.
Co sprawdzić na etykiecie sprzętu i w rozdzielnicy
Przy zakupie sprzętu i planowaniu instalacji najwięcej problemów wynika nie z samej teorii, tylko z przeoczeń. Najpierw patrzę na moc, potem na typ zasilania, a dopiero później na markę czy wygląd. To zwykle oszczędza i pieniędzy, i nerwów.
- Oznaczenie napięcia - szukaj symbolu `~`, `AC` albo informacji `230 V`; to mówi, że urządzenie jest przeznaczone do zasilania przemiennego.
- Moc urządzenia - podawana w watach lub kilowatach; od niej zależy, czy jedno gniazdo i jeden obwód wystarczą.
- Zakres zasilania - w ładowarkach i zasilaczach często spotyka się 100-240 V i 50/60 Hz, co daje większą elastyczność.
- Rodzaj przyłącza - jednofazowe albo trójfazowe; to szczególnie ważne przy płycie, piekarniku, pompie ciepła i sprzęcie warsztatowym.
- Stan instalacji - grzejące się gniazda, częste wybijanie zabezpieczeń, iskrzenie albo luźne styki to sygnały alarmowe.
Jeśli planujesz mocniejsze urządzenie, nie dobieraj zabezpieczeń „na oko” i nie zakładaj, że listwa zasilająca załatwi wszystko. W praktyce najlepiej działa spokojne sprawdzenie obciążenia, stanu przewodów i parametrów obwodu, a przy wątpliwościach konsultacja z elektrykiem. Znajomość tego, jak działa napięcie przemienne, pomaga lepiej rozumieć domową instalację i rozsądniej planować kuchnię, łazienkę oraz warsztat.
