Falownik to urządzenie, które zamienia prąd stały na prąd przemienny, ale w praktyce robi coś więcej niż tylko „przekładanie” jednego rodzaju energii na drugi. W dobrze dobranym systemie odpowiada też za stabilność pracy, ochronę odbiorników, a czasem za regulację obrotów silnika czy synchronizację z siecią. Poniżej rozbieram temat na czynniki pierwsze: wyjaśniam zasadę działania, pokazuję najczęstsze zastosowania, różnice między typami oraz błędy, których lepiej nie popełniać przy zakupie i montażu.
Najważniejsze informacje w skrócie
- To urządzenie zamienia prąd stały z baterii, paneli PV lub układu awaryjnego na prąd przemienny używany przez większość domowych odbiorników.
- W instalacjach fotowoltaicznych liczy się zgodność z siecią i monitoring pracy, a w napędach przede wszystkim częstotliwość oraz moment obrotowy.
- Do elektroniki i wielu urządzeń domowych bezpieczniejsza jest czysta sinusoida niż przebieg modyfikowany.
- Przy doborze mocy rozsądny zapas to zwykle 20-30%, a przy silnikach, pompach i sprężarkach trzeba liczyć się z wyższym prądem rozruchowym.
- Najwięcej problemów powodują: za mała moc, brak chłodzenia, zły przebieg wyjściowy i niedoszacowanie przewodów oraz zabezpieczeń.
Jak działa układ DC/AC w praktyce
W środku wszystko opiera się na szybkim przełączaniu energii. Na wejściu mamy prąd stały, a układ elektroniczny buduje z niego przebieg przemienny o określonej częstotliwości i napięciu. Robią to zwykle tranzystory mocy, najczęściej MOSFET-y albo IGBT, czyli szybkie elektroniczne „przełączniki” zdolne obsłużyć duże obciążenia.
Kluczowe jest tu PWM, czyli modulacja szerokości impulsu. Brzmi technicznie, ale sens jest prosty: urządzenie bardzo szybko włącza i wyłącza tranzystory tak, by z impulsów złożyć przebieg możliwie zbliżony do sinusoidy. Potem filtr wyjściowy wygładza całość, a układ sterujący pilnuje parametrów, temperatury i zabezpieczeń.
W praktyce taki układ nie tylko „robi AC”. Często reguluje też częstotliwość, a więc i zachowanie odbiornika. Dla domowej elektroniki to po prostu wygodne źródło zasilania, ale dla silnika elektrycznego to już narzędzie do kontroli obrotów i momentu. Kiedy rozumie się zasadę pracy, łatwiej ocenić, gdzie taki układ ma sens w domu, warsztacie czy instalacji PV.
Gdzie spotkasz to urządzenie w domu i budynku
Najczęściej w domu trafia się na niego w trzech miejscach: przy fotowoltaice, w zasilaniu awaryjnym oraz w układach sterowania napędami. W instalacji PV zamienia energię z paneli na prąd zgodny z siecią domową, w systemie awaryjnym pozwala podtrzymać pracę wybranych odbiorników, a w technice budynkowej steruje pracą pomp, wentylatorów i sprężarek.
- Fotowoltaika - zamiana energii z paneli na prąd używany w domu lub oddawany do sieci.
- Zasilanie awaryjne - podtrzymanie lodówki, routera, oświetlenia czy pieca podczas zaniku napięcia.
- HVAC - czyli ogrzewanie, wentylacja i klimatyzacja, gdzie regulacja obrotów silnika daje realne oszczędności energii.
- Kampery, auta i łodzie - zasilanie drobnej elektroniki z akumulatora 12 V lub 24 V.
- Warsztat i automatyka - kontrola napędów, bram, taśmociągów i prostych maszyn.
W budownictwie i wnętrzach najbardziej praktyczne są rozwiązania, które poprawiają komfort bez zauważalnej obsługi ze strony użytkownika. Dobrze dobrany układ pracuje cicho, nie przegrzewa się i nie wymaga ciągłego nadzoru. Skoro wiadomo już, gdzie urządzenie pracuje, pora uporządkować jego najczęstsze odmiany.

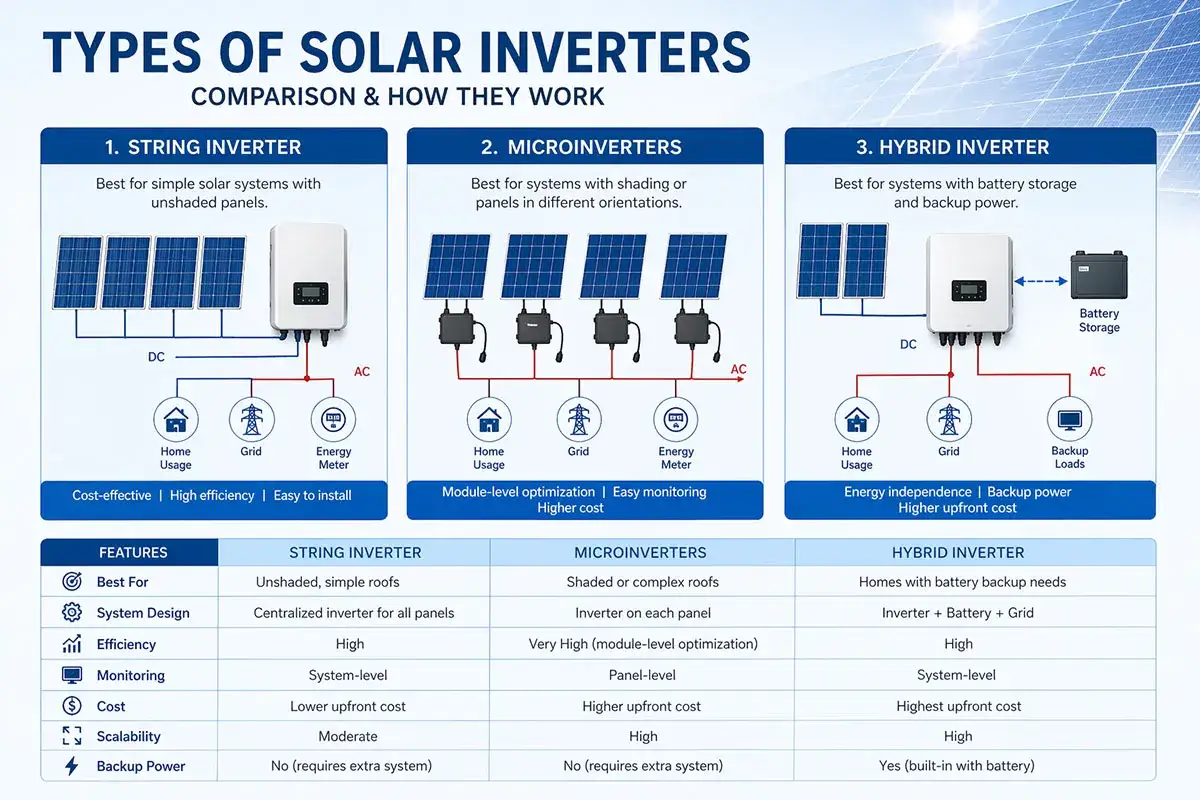

Najczęstsze typy i kiedy każdy z nich ma sens
Nie wszystkie modele robią to samo, dlatego nie traktowałbym ich jak jednego produktu w różnych obudowach. W fotowoltaice liczy się coś innego niż przy pompach czy zasilaniu awaryjnym, a jeszcze inne wymagania ma napęd silnika. Poniższe zestawienie dobrze pokazuje, gdzie który wariant ma sens.
| Typ | Najlepsze zastosowanie | Atut | Ograniczenie |
|---|---|---|---|
| Sieciowy | Instalacje PV podłączone do sieci | Wysoka sprawność i prosta współpraca z domową instalacją | Wymaga sieci, nie pracuje samodzielnie |
| Wyspowy | Miejsca bez dostępu do sieci, domki, kampery, systemy off-grid | Działa niezależnie od sieci energetycznej | Potrzebuje magazynu energii i sensownego zarządzania baterią |
| Hybrydowy | PV z akumulatorem i możliwością współpracy z siecią | Największa elastyczność użytkowania | Wyższa cena i bardziej złożona konfiguracja |
| Mikroinwerter | Dachy z częściowym zacienieniem, instalacje modułowe | Każdy panel pracuje niezależnie | Więcej elementów na dachu i zwykle wyższy koszt na wat |
| Napędowy | Pompy, wentylatory, sprężarki, maszyny | Reguluje prędkość i moment silnika | Musi być dobrze dopasowany do konkretnego napędu |
Do prostego dachu bez cienia często wystarcza klasyczny wariant sieciowy. Jeżeli jednak dach jest skomplikowany, a panele pracują w różnych warunkach oświetlenia, mikroinwerter potrafi dać zauważalnie lepszy efekt. Ja zwykle patrzę najpierw na warunki pracy, a dopiero potem na samą nazwę urządzenia. Sam typ to jednak dopiero początek, bo w praktyce najwięcej problemów robi zły dobór mocy i parametrów.
Jak dobrać moc i parametry bez przepłacania
Zaczynam od obciążenia, nie od katalogu. Trzeba wiedzieć, co będzie podłączone, ile pobiera w pracy ciągłej i jak zachowuje się przy starcie. W praktyce najważniejsze są moc, przebieg wyjściowy, napięcie systemu i warunki chłodzenia.
| Kryterium | Co sprawdzić | Dlaczego to ważne |
|---|---|---|
| Moc ciągła | Suma odbiorników plus 20-30% zapasu | Urządzenie nie pracuje na granicy możliwości |
| Moc szczytowa | Silniki, pompy i sprężarki mogą potrzebować 3-7 razy więcej przy rozruchu | Zapobiega wyłączaniu przy starcie |
| Napięcie systemu | 12 V, 24 V, 48 V albo układ trójfazowy | Wpływa na prąd, przekrój przewodów i straty |
| Przebieg wyjściowy | Czysta sinusoida dla elektroniki i wielu urządzeń z silnikiem | Chroni sprzęt i ogranicza buczenie oraz zakłócenia |
| Chłodzenie | Wentylacja, odstępy montażowe, temperatura otoczenia | Nawet 3% strat przy mocy 2 kW to około 60 W ciepła do odprowadzenia |
Przy większych mocach napięcie ma ogromne znaczenie. Na przykład 1000 W przy 12 V oznacza prąd ponad 80 A, więc przewody, złącza i zabezpieczenia muszą być naprawdę porządne. Dlatego przy większych instalacjach 24 V albo 48 V jest zwykle rozsądniejszym wyborem niż 12 V. W instalacjach PV dopilnowałbym jeszcze zgodności z wymaganiami operatora sieci i dokumentacją producenta, bo bez tego sprzęt może działać poprawnie technicznie, ale niekoniecznie poprawnie systemowo.
Cenowo rozpiętość jest duża: małe modele mobilne kosztują zwykle od kilkuset złotych, a rozwiązania do fotowoltaiki, zasilania awaryjnego i napędów potrafią wejść w kilka lub kilkanaście tysięcy. Sama karta katalogowa nie wystarcza, dlatego po zakupie warto jeszcze uniknąć kilku powtarzalnych błędów.
Najczęstsze błędy przy montażu i użytkowaniu
- Zbyt mała moc ciągła - urządzenie działa, dopóki obciążenie jest lekkie, a potem zaczyna się wyłączanie lub przegrzewanie.
- Brak zapasu na rozruch - lodówka, pompa albo sprężarka mogą wystartować poprawnie tylko na papierze, a w praktyce już nie.
- Ignorowanie przebiegu napięcia - przy przebiegu modyfikowanym część zasilaczy, pomp i elektroniki pracuje głośniej albo mniej stabilnie.
- Złe chłodzenie - montaż w ciasnej szafce, przy źródle ciepła albo w miejscu zapylonym skraca żywotność podzespołów.
- Za długie i za cienkie przewody - szczególnie po stronie DC powodują spadki napięcia, grzanie i straty energii.
- Pominięcie zabezpieczeń - bez właściwych bezpieczników, rozłączników i ochrony przepięciowej nawet dobry sprzęt nie będzie bezpieczny.
Najwięcej awarii nie wynika z samej technologii, tylko z tego, że ktoś założył „jakoś to będzie”. Ja wolę podejście odwrotne: najpierw sprawdzić obciążenie, warunki montażu i przewody, a dopiero potem wybierać konkretny model. Z tych powodów zawsze patrzę też na detale instalacyjne, a nie tylko na samą moc z tabliczki.
Detale, które decydują o spokojnej pracy przez lata

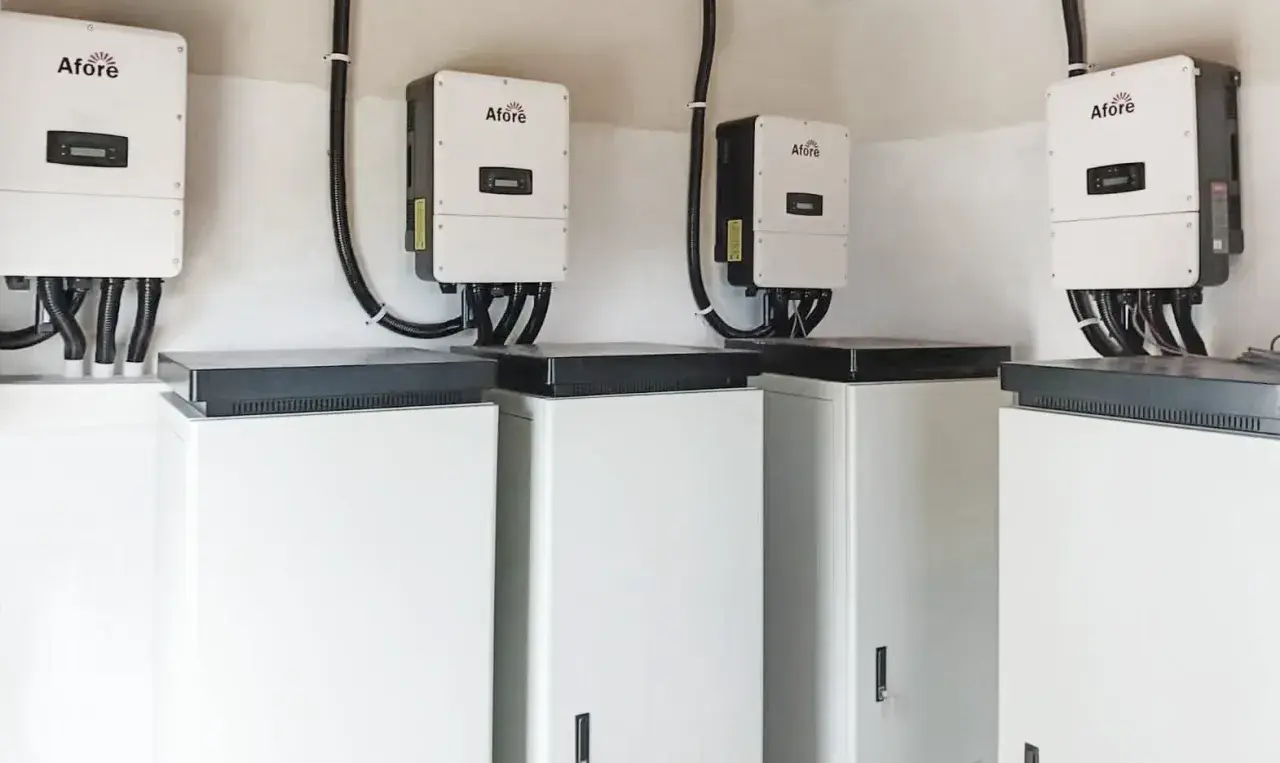

Jeżeli miałbym wskazać rzeczy, które realnie robią różnicę po zakupie, zacząłbym od trzech: miejsca montażu, monitoringu i serwisu. Urządzenie powinno pracować w suchym, przewiewnym miejscu, z sensownym odstępem od ściany i bez kontaktu z kurzem lub wilgocią. W praktyce lepiej unikać kotłowni z wysoką temperaturą, ciasnych szafek i miejsc, gdzie obok biegną przewody generujące dodatkowe ciepło.
- Monitoring - aplikacja lub panel sterowania pozwala szybko zauważyć spadek wydajności.
- Gwarancja i serwis - przy instalacjach domowych dobrze, gdy producent zapewnia łatwy dostęp do części i wsparcia.
- Kompatybilność z baterią - jeśli system ma magazyn energii, sprawdź współpracę z BMS i dopuszczalne zakresy ładowania.
- Zabezpieczenia po stronie DC i AC - to nie dodatki, tylko warunek stabilnej pracy całej instalacji.
- Test pod obciążeniem - krótka próba z docelowym sprzętem mówi więcej niż sama specyfikacja.
Jeśli te warunki są spełnione, urządzenie zwykle pracuje latami bez zwracania na siebie uwagi. I właśnie o to chodzi w dobrze zaprojektowanej instalacji w domu: ma działać cicho, stabilnie i bez niespodzianek. Wtedy nie myśli się o nim na co dzień, bo po prostu robi swoją robotę.
