Bez dobrze dobranego zabezpieczenia różnicowego nawet nowa instalacja może zostawiać zbyt duży margines ryzyka. W tym tekście wyjaśniam, jak działa taki aparat, czym różnią się popularne typy AC, A, F i B, jak czytać oznaczenia 30 mA czy 63 A oraz kiedy lepiej postawić na osobne zabezpieczenia dla wybranych obwodów. To praktyczny przewodnik dla domu, mieszkania i modernizacji rozdzielnicy.
Najważniejsze rzeczy do zapamiętania od razu
- Czułość 30 mA to standardowa ochrona osób; 100-300 mA częściej stosuje się nadrzędnie lub przeciwpożarowo.
- Typ A jest dziś najrozsądniejszym punktem wyjścia dla większości domowych obwodów.
- Typ AC zostawiam głównie dla prostych, starszych instalacji bez dużej ilości elektroniki.
- Ten aparat nie zastępuje zabezpieczenia nadprądowego, bo nie chroni przed przeciążeniem ani zwarciem.
- Przycisk test warto uruchamiać regularnie, zwykle co pół roku.
- Im bardziej rozdrobniona instalacja, tym łatwiej zawęzić awarię do jednego obwodu.
Czym jest i co chroni
Najprościej: to aparat, który porównuje prąd wpływający do obwodu z prądem wracającym. Jeśli część energii „ucieka” inną drogą, na przykład przez uszkodzoną izolację, wilgoć albo ciało człowieka, urządzenie wykrywa różnicę i odłącza zasilanie. Właśnie dlatego mówi się o ochronie uzupełniającej, a nie o samodzielnym, pełnym zabezpieczeniu całej instalacji.
W praktyce najważniejsze jest to, że taki aparat reaguje na prąd upływu, czyli niepożądany przepływ do ziemi. Działa dobrze tam, gdzie zwykły wyłącznik nadprądowy byłby ślepy na zagrożenie porażeniowe. Jednocześnie nie wolno od niego oczekiwać rzeczy, których po prostu nie robi: nie zastąpi bezpiecznika przeciążeniowego i nie rozwiąże problemu zwarcia.
Ja lubię patrzeć na niego jak na strażnika od porażeń i części pożarów, ale nie jak na jedyne zabezpieczenie domu. To od razu ustawia właściwe oczekiwania i pomaga uniknąć rozczarowania przy doborze osprzętu.
Jak działa w praktyce

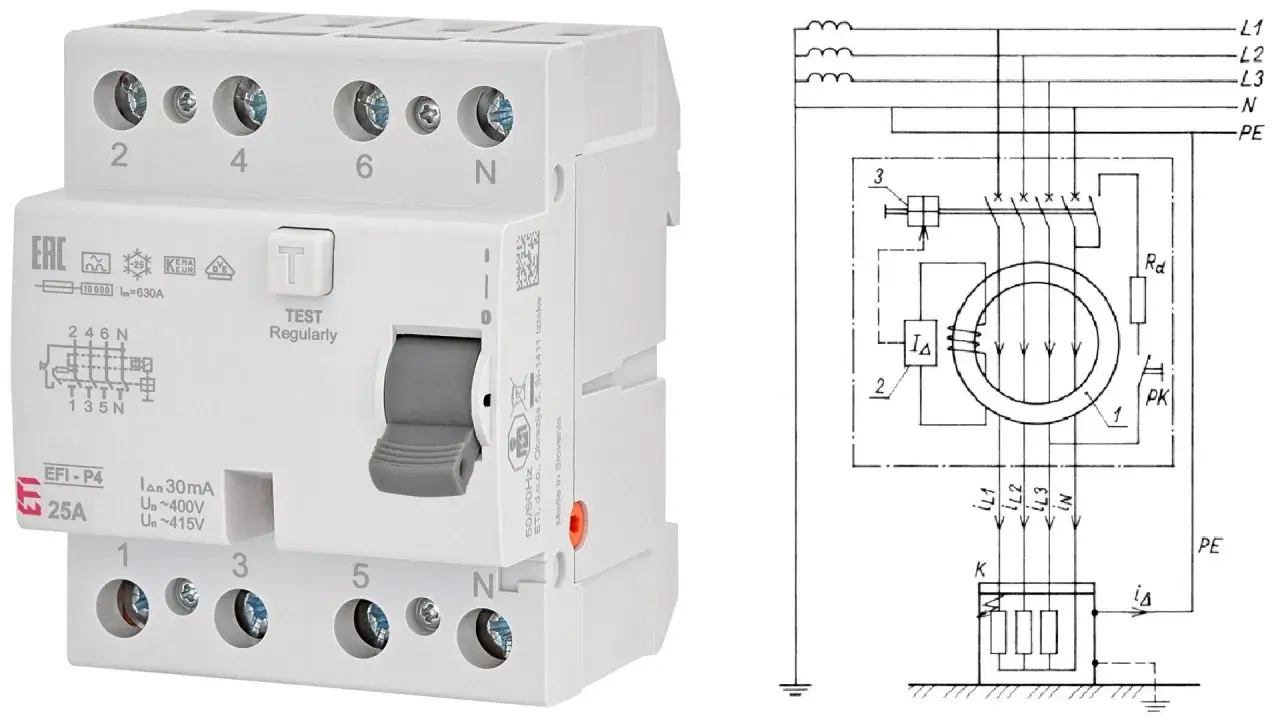

W środku pracuje przekładnik sumujący, który „widzi” bilans prądów w przewodach. Gdy bilans jest zerowy, wszystko jest w porządku. Gdy pojawia się różnica, mechanizm wyzwalający rozłącza obwód. Im większy upływ, tym szybsza reakcja, dlatego przy realnej awarii liczą się ułamki sekundy, a nie długie minuty.
To tłumaczy, dlaczego testowy przycisk na obudowie jest tak ważny. Symuluje on niewielką nierównowagę i pozwala sprawdzić, czy aparat nadal działa mechanicznie i elektrycznie. Jeśli po wciśnięciu testu nic się nie dzieje, ja nie traktowałbym takiego elementu jako sprawnego.
Warto też pamiętać, że na częstotliwość wyzwalania wpływa nie tylko awaria, ale czasem suma drobnych upływów z wielu urządzeń. Zasilacze, listwy z filtrami, pralki, zmywarki, klimatyzacja czy ładowarki mają swoje naturalne „straty” i w źle ułożonej rozdzielnicy potrafią zadziałać jak cichy sabotażysta. To prowadzi do pytania, jak czytać parametry na obudowie, żeby nie kupić sprzętu w ciemno.
Jak czytać oznaczenia na obudowie
Na froncie zwykle widzisz kilka liczb i liter, które wyglądają technicznie, ale wcale nie są trudne. Najbardziej mylące jest to, że prąd znamionowy i czułość to dwie różne rzeczy. Pierwszy mówi, ile obciążenia aparat może przenieść w pracy ciągłej, drugi określa, przy jakim upływie ma zadziałać.
| Oznaczenie | Co oznacza | Jak to czytam w praktyce |
|---|---|---|
| 30 mA | Czułość wyzwalania | Standard do ochrony ludzi w obwodach końcowych |
| 100 mA / 300 mA | Wyższy próg zadziałania | Raczej ochrona nadrzędna albo przeciwpożarowa, nie podstawowa ochrona dotykowa |
| 25 A / 40 A / 63 A | Prąd znamionowy | Wskazuje, jak duży prąd aparat może przewodzić bez przeciążenia |
| 2P / 4P | Liczba biegunów | Najczęściej 2P dla jednofazy, 4P dla układu trójfazowego z przewodem neutralnym |
| S | Zwłoka czasowa | Przydaje się w układach selektywnych, żeby zadziałał najpierw aparat bliżej usterki |
Jeśli widzisz zapis w stylu 63 A / 30 mA, to nie znaczy, że aparat wyzwoli się przy 63 A. Odczytuję to dokładnie odwrotnie: 63 A to jego obciążalność, a 30 mA to próg różnicowy. To jeden z najczęstszych błędów początkujących, a w praktyce potrafi prowadzić do złego doboru całej rozdzielnicy.
W katalogach często pojawia się też informacja o selektywności. Selektywność to po prostu zdolność układu do wyłączenia tylko uszkodzonej gałęzi, a nie całego domu. W instalacji mieszkaniowej to ogromna różnica między drobną niedogodnością a pełnym blackoutem.
Który typ ma sens w domu i mieszkaniu
W domach i mieszkaniach najczęściej patrzę najpierw na typ A. Dobrze radzi sobie z większością współczesnych odbiorników, które mają elektronikę, zasilacze impulsowe albo sterowanie po stronie prądu stałego. Typ AC zostawiam raczej do prostszych, starszych obwodów, gdzie elektroniki jest mało i instalacja rzeczywiście jest mało wymagająca.
| Typ | Na jakie przebiegi reaguje | Gdzie ma sens | Kiedy podchodzę ostrożnie |
|---|---|---|---|
| AC | Sinusoidalny prąd przemienny | Proste, starsze obwody bez dużej elektroniki | Przy nowoczesnych urządzeniach może być zbyt mało uniwersalny |
| A | AC i pulsujący prąd stały | Większość obwodów domowych, kuchnia, łazienka, AGD | Najczęściej mój domyślny wybór do domu |
| F | Jak A, ale lepiej znosi wybrane obciążenia z jednofazowymi napędami | Pralki, pompy ciepła, klimatyzatory, urządzenia z przetwornicą | Droższy, więc ma sens tam, gdzie faktycznie ogranicza niepożądane wyłączenia |
| B | Także gładki prąd stały | Ładowarki EV, fotowoltaika, większe falowniki i specjalistyczne układy | Wyraźnie droższy, ale czasem po prostu konieczny |
Praktyczna zasada jest prosta: im więcej falowników, ładowarek i elektroniki mocy, tym mniejszy sens ma kupowanie najprostszego typu AC „na wszelki wypadek”. W nowym domu albo przy remoncie instalacji zwykle bezpieczniej zaczynać od typu A, a dopiero potem sprawdzać, czy konkretny odbiornik nie wymaga wersji F albo B.
To nie jest miejsce na zakup „najmocniejszego” aparatu tylko dlatego, że brzmi profesjonalnie. Lepiej dobrać typ do realnego obciążenia i przejść od ogółu do szczegółu, czyli od całej rozdzielnicy do konkretnych obwodów.
Jak dobrać go do konkretnych obwodów
W katalogach spotkasz dwa podstawowe podejścia. RCCB to sam aparat różnicowy, który zwykle pracuje razem z zabezpieczeniem nadprądowym. RCBO łączy ochronę różnicową i nadprądową w jednym module. W praktyce ta druga opcja jest droższa, ale za to pozwala ograniczyć awarię do jednego obwodu zamiast wyłączać pół mieszkania.
| Obszar / odbiornik | Co zwykle wybieram | Dlaczego |
|---|---|---|
| Łazienka, kuchnia, pralnia | 30 mA, zwykle typ A | Dużo elektroniki, wilgoć i większe ryzyko uszkodzeń izolacji |
| Lodówka, zamrażarka | Osobny obwód albo osobny aparat | Jedno wyzwolenie nie powinno rozmrażać całej zawartości |
| Pralka, klimatyzacja, pompa ciepła | Typ A albo F, zgodnie z instrukcją urządzenia | Urządzenia z przetwornicą potrafią generować nietypowe przebiegi prądu |
| Ładowarka EV, fotowoltaika, falowniki | Typ B lub rozwiązanie wskazane przez producenta | Tu gładki prąd stały i elektronika mocy naprawdę mają znaczenie |
| Główny tor zasilania | 100 mA lub 300 mA jako stopień nadrzędny | Przydaje się do selektywności i ochrony przeciwpożarowej, ale nie zastępuje 30 mA |
Jeśli budżet jest ograniczony, rozsądny kompromis to kilka grup obwodów zamiast jednego wspólnego aparatu na cały dom. Jedno zabezpieczenie na wszystko jest tańsze na starcie, ale potem każda drobna usterka gasi oświetlenie, gniazda, lodówkę i łazienkę naraz. Z kolei osobne aparaty dla krytycznych obwodów kosztują więcej, ale naprawdę ułatwiają życie.
Orientacyjnie w 2026 roku prostsze aparaty domowe mieszczą się zwykle w widełkach około 150-500 zł, wersje z członem nadprądowym częściej kosztują 350-900 zł za sztukę, a typ B bywa wyraźnie droższy i często zaczyna się powyżej 1000 zł. To nie są ceny sztywne, ale dają dobry punkt odniesienia przy planowaniu rozdzielnicy i budżetu remontu.
Właśnie tutaj najczęściej decyduje nie sam model, tylko architektura całej instalacji. Gdy mam przejść od doboru do praktyki, patrzę już nie na katalog, lecz na błędy, które najczęściej psują skuteczność ochrony.
Najczęstsze błędy, które psują skuteczność ochrony
- Stosowanie jednego aparatu dla całego domu bez podziału na strefy. To najprostsza droga do sytuacji, w której jedna awaria odcina wszystko.
- Mieszanie przewodów neutralnych między różnymi obwodami. Taki błąd powoduje pozorne wyzwolenia, bo aparat „widzi” różnicę tam, gdzie nie ma realnej awarii.
- Wybór typu AC do obwodów z dużą ilością elektroniki. Zasilacze, LED-y, AGD i sterowniki potrafią wymagać lepszego dopasowania.
- Traktowanie 300 mA jako ochrony przed porażeniem. Taki próg jest za wysoki do ochrony bezpośredniej, za to ma sens jako stopień nadrzędny lub przeciwpożarowy.
- Ignorowanie naturalnych upływów. Im więcej urządzeń w jednej grupie, tym łatwiej o niepotrzebne wyzwolenie.
- Omijanie problemu zamiast diagnozy. Jeśli aparat wybija po każdym starcie pralki albo po deszczu, to nie jest znak, żeby go zmostkować, tylko żeby znaleźć przyczynę.
W tym miejscu lubię rozdzielić dwie role ochrony. Zabezpieczenie nadprądowe chroni przed przeciążeniem i zwarciem, a aparat różnicowy reaguje na upływ prądu. Jedno nie zastępuje drugiego, więc jeśli w rozdzielnicy brakuje któregoś z nich, układ ochrony jest po prostu niepełny.
Najczęściej problem nie leży w samym urządzeniu, tylko w instalacji, złym podziale obwodów albo w odbiorniku, który zaczyna puszczać prąd do obudowy. To prowadzi do ostatniej rzeczy, którą warto robić regularnie, a mimo to wiele osób o niej zapomina.
Jak testować aparat i kiedy przestać zgadywać
Test przyciskiem to nie formalność, tylko szybki sposób sprawdzenia, czy mechanizm nadal działa. W praktyce wciskam go regularnie, a w instrukcjach producentów często pojawia się zalecenie, by powtarzać taki test co pół roku. Jeśli aparat nie odłącza po naciśnięciu testu, trzeba go uznać za niesprawny do czasu weryfikacji przez elektryka.
- Wciśnij przycisk test, gdy wiesz, że możesz na chwilę wyłączyć zasilanie w danym obwodzie.
- Sprawdź, czy aparat faktycznie zadziałał i odciął zasilanie.
- Załącz go ponownie i obserwuj, czy wraca do pracy bez problemu.
- Jeśli wyzwala się samoczynnie lub w ogóle nie reaguje, nie szukaj obejścia.
Jeżeli aparat wybija regularnie, ja zaczynam od prostego porządku: odłączam urządzenia z obwodu, sprawdzam, czy problem znika, a potem wpinam je po kolei. To pozwala odróżnić wadliwy sprzęt od problemu w instalacji. Z mojego doświadczenia najczęściej winna jest wilgoć, uszkodzony przewód, źle podłączony neutralny albo sprzęt, który po latach ma już wyraźne upływy.
Tu nie ma sensu działać na skróty. Gdy problem wraca po teście, po burzy albo po użyciu konkretnego urządzenia, wezwany elektryk szybciej znajdzie źródło niż kolejne próby „na wyczucie”.
Co warto sprawdzić przy remoncie rozdzielnicy
Jeśli robię instalację od nowa albo modernizuję starą rozdzielnicę, nie skupiam się wyłącznie na samym aparacie. Najpierw rozpisuję obwody, potem oddzielam odbiorniki o większym ryzyku albo wyższym znaczeniu użytkowym, a dopiero później dobieram parametry. To oszczędza nerwy dużo skuteczniej niż zakup jednego „mocniejszego” elementu.
- Zostaw miejsce na rozbudowę, bo w domu prawie zawsze dochodzi kolejny obwód: klimatyzacja, ładowarka, automatyka albo ogród.
- Opisuj obwody czytelnie, bo po kilku latach to oszczędza więcej czasu niż najlepsza pamięć.
- Oddziel urządzenia wrażliwe, takie jak lodówka czy pompa ciepła, od reszty domu.
- Sprawdź instrukcje odbiorników z elektroniką mocy, bo to one często decydują o wyborze typu.
- Nie oszczędzaj na podziale obwodów, jeśli zależy ci na komforcie i łatwiejszym serwisie.
Gdy patrzę na całą instalację przez taki pryzmat, zabezpieczenie różnicowe przestaje być anonimowym modułem w rozdzielnicy, a staje się elementem dobrze zaprojektowanego systemu. I właśnie tak powinno się je dobierać: pod realne obciążenie, styl życia domowników i przyszłą rozbudowę domu, a nie pod samą etykietę z ceną.
