Najważniejsze informacje w skrócie
- Problem dotyczy głównie obiektów rozliczanych w taryfach biznesowych i publicznych, zwłaszcza tam, gdzie pracują silniki, transformatory, falowniki, UPS-y, LED-y i układy automatyki.
- Opłaty pojawiają się nie tylko przy niedokompensowaniu, ale też przy przekompensowaniu, czyli nadmiarze mocy biernej pojemnościowej.
- Najprostsze układy sprawdzają się przy stabilnym obciążeniu, a przy zmiennym profilu pracy lepsza bywa automatyka lub filtr aktywny.
- Nie warto celować w „idealne” cos φ = 1,00. W praktyce lepszy jest rozsądnie dobrany poziom, zwykle blisko 0,95-0,98.
- Dobrze zaprojektowany układ często zwraca się szybciej niż wiele innych modernizacji energetycznych, ale tylko wtedy, gdy poprzedza go pomiar i analiza profilu obciążenia.
Czym jest energia bierna i kiedy zaczyna generować koszt
Najprościej ujmując, energia bierna jest potrzebna wielu odbiornikom do wytworzenia pola magnetycznego albo do poprawnej pracy elektroniki, ale nie zamienia się bezpośrednio w pracę użyteczną. Płynie obok energii czynnej, zwiększa prąd w przewodach i obciąża transformator, rozdzielnicę oraz kable. Im więcej takiego „zbędnego ruchu” w sieci, tym gorzej dla parametrów instalacji i tym większa szansa na dodatkowe opłaty.
Jak przypomina URE, w taryfach biznesowych i publicznych problem zaczyna się wtedy, gdy pobór energii biernej indukcyjnej przekracza 40% energii czynnej, a przy energii biernej pojemnościowej opłata może być naliczana od każdej zarejestrowanej ilości. To ważne rozróżnienie, bo wiele osób kojarzy temat wyłącznie z silnikami i niedoborem kompensacji, a w praktyce równie kosztowne bywa przekompensowanie, na przykład po modernizacji oświetlenia, montażu UPS-a albo przy instalacji fotowoltaicznej.
W budynkach mieszkalnych temat zwykle jest mniej odczuwalny niż w biurach, warsztatach, sklepach, pensjonatach czy małych zakładach produkcyjnych, ale zasada pozostaje ta sama: jeśli odbiorniki wymuszają duży przepływ energii biernej, instalacja zaczyna pracować mniej efektywnie. I właśnie dlatego najpierw trzeba zrozumieć, jak technicznie ogranicza się ten przepływ, zanim przejdzie się do zakupów.

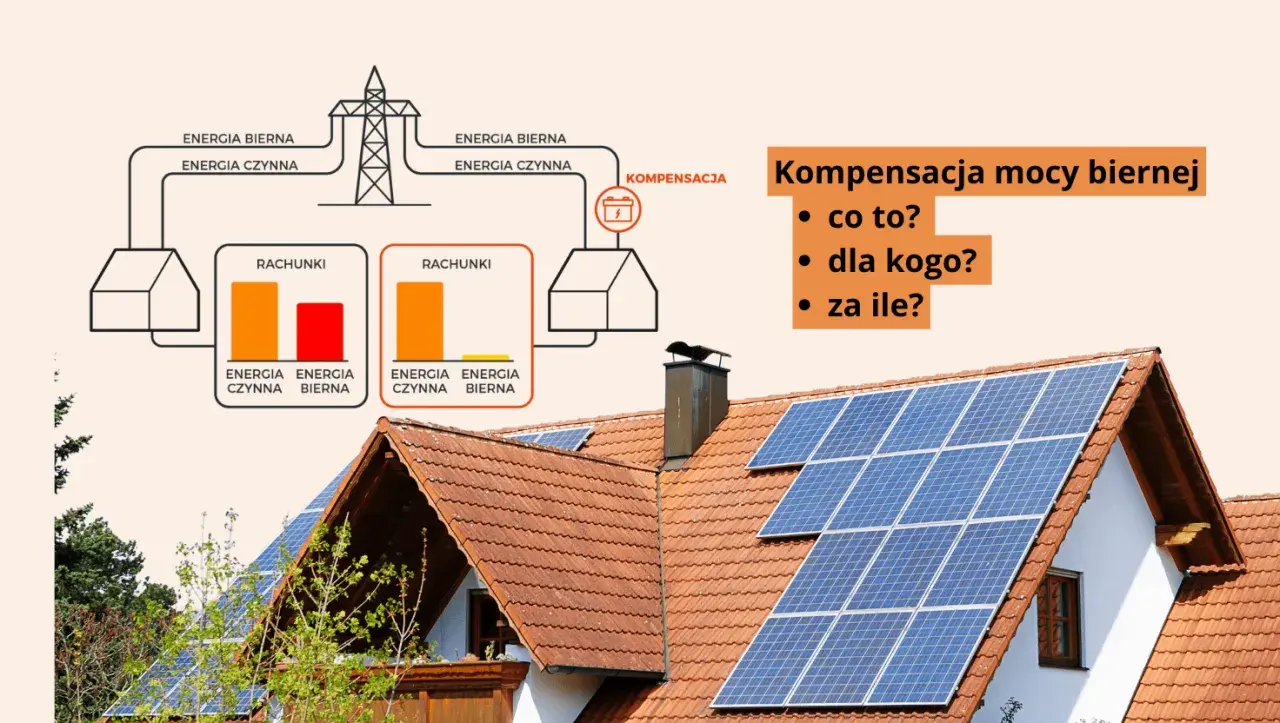

Jak działa układ kompensacyjny w praktyce
Mechanizm jest prosty do opisania, choć w szczegółach bywa bardziej złożony. Układ kompensacyjny wytwarza lokalnie taką energię bierną, która „kasuje” część tej pobieranej przez odbiorniki. Dzięki temu sieć zasilająca nie musi przesyłać całego tego dodatkowego prądu na dużą odległość. Najczęściej robią to baterie kondensatorów, dławiki lub aktywne kompensatory, czyli urządzenia elektroniczne reagujące szybciej i precyzyjniej niż klasyczna bateria stopniowana.
W praktyce widzę trzy podstawowe poziomy rozwiązania. Kompensacja indywidualna działa przy konkretnym odbiorniku, na przykład przy silniku czy sprężarce. Kompensacja grupowa obsługuje kilka urządzeń w jednym obszarze, a kompensacja centralna pracuje najczęściej przy rozdzielnicy głównej i porządkuje cały obiekt. To nie jest kwestia mody, tylko ergonomii instalacji: im bliżej źródła problemu, tym mniej prądu krąży po kablach.
| Metoda | Kiedy ma sens | Plusy | Ograniczenia |
|---|---|---|---|
| Bateria kondensatorów stała | Stabilne obciążenie, mało zmian w czasie | Niska złożoność, prosty serwis, niski koszt wejścia | Słabo znosi duże wahania obciążenia |
| Bateria automatyczna | Obciążenie zmienia się w ciągu dnia | Regulator dołącza stopnie tylko wtedy, gdy są potrzebne | Wymaga poprawnego doboru i okresowej kontroli |
| Aktywny kompensator | Duża zmienność, dużo elektroniki, LED, UPS, falowników | Najlepiej radzi sobie z dynamicznymi zmianami i bywa pomocny przy harmonicznych | Wyższy koszt zakupu i większa wrażliwość na jakość projektu |
| Dławiki lub układ do energii pojemnościowej | Gdy problemem jest nadmiar energii biernej pojemnościowej | Pomaga tam, gdzie sama bateria kondensatorów byłaby błędem | Wymaga diagnostyki, bo łatwo pomylić przyczynę z objawem |
Jeśli miałbym wskazać jedną zasadę, to powiedziałbym tak: nie dobiera się urządzenia „na oko”. Najpierw trzeba wiedzieć, czy dominują odbiory indukcyjne, pojemnościowe, czy problemem są wyższe harmoniczne. Bez tego łatwo kupić sprzęt, który formalnie działa, ale w realnej instalacji nie daje efektu albo działa za mocno. To prowadzi już prosto do pytania o dobór, bo od niego zależy skuteczność całego układu.
Jak dobrać rozwiązanie do profilu instalacji
Ja zawsze zaczynam od pomiaru, a dopiero potem patrzę na faktury. Dane z dokumentów rozliczeniowych są ważne, ale nie pokażą całego profilu obciążenia w ciągu doby. Do sensownego doboru potrzebne są co najmniej: pomiar cos φ, tg φ, mocy czynnej i biernej, analiza zmian obciążenia oraz sprawdzenie, czy w sieci występują harmoniczne. W prostszych obiektach wystarcza kilka dni rejestracji, przy bardziej zmiennych obciążeniach lepiej liczyć co najmniej na pełniejszy cykl pracy, zwykle 1-2 tygodnie.
Warto też ustalić cel. W praktyce nie ustawiam kompensacji tak, żeby na siłę dojść do cos φ równego 1,00. Zwykle sensowniej jest celować w poziom bliski 0,95-0,98, bo pozostawia to margines bezpieczeństwa i zmniejsza ryzyko przekompensowania. To szczególnie ważne w obiektach, które mają duży udział LED-ów, zasilaczy impulsowych, falowników, ładowarek lub PV.
| Sytuacja w obiekcie | Rozsądny kierunek | Dlaczego |
|---|---|---|
| Stałe obciążenie silnikami | Bateria stała lub prostsza automatyczna | Profil pracy jest przewidywalny, więc nie potrzeba bardzo szybkiej regulacji |
| Zmienna praca maszyn, wind, sprężarek, linii produkcyjnych | Bateria automatyczna stopniowana | Układ powinien reagować na zmiany w czasie rzeczywistym |
| Dużo elektroniki, LED, UPS, falowników | Aktywny kompensator albo bateria z odpowiednimi dławikami | Tu częściej pojawiają się harmoniczne i szybkie zmiany poboru |
| Widoczna energia bierna pojemnościowa | Układ dostrojony do charakteru pojemnościowego | Zwykła bateria kondensatorów może pogorszyć sprawę |
Przy doborze patrzę też na miejsce montażu. Czasem lepiej wstawić układ centralnie przy głównej rozdzielnicy, a czasem bliżej grupy odbiorników. To zależy od tego, czy problem jest rozproszony, czy skupiony w jednym fragmencie instalacji. Gdy to ustali się dobrze, przejście do wykonania jest dużo prostsze. A jeśli ten etap pominąć, szybko widać to w kosztach i w błędach, które potrafią zepsuć nawet drogie urządzenie.
Najczęstsze błędy, które psują efekt
Największy błąd to kupienie urządzenia na podstawie jednego rachunku albo wyłącznie na podstawie deklaracji wykonawcy. Drugi w kolejności jest dobór zbyt dużej mocy kompensacji. Przekompensowanie nie jest „bezpiecznym zapasem” - może generować własne opłaty, podnosić napięcie lokalnie i powodować pracę układu w kierunku, którego operator nie chce rozliczać łagodniej.
Równie częsty problem to ignorowanie harmonicznych. W instalacji z falownikami, zasilaczami impulsowymi, dużą ilością LED-ów albo UPS-ami klasyczna bateria bez strojenia może się przegrzewać albo pracować niestabilnie. W takich warunkach przydają się dławiki odstrajające albo układ aktywny. To nie jest „droższa fanaberia”, tylko odpowiedź na realne warunki elektryczne.
- Zbyt wysoka moc kompensatora - zamiast oszczędności pojawia się nadkompensacja.
- Brak analizy harmonicznych - urządzenie działa pozornie poprawnie, ale traci trwałość.
- Dobór na stare dane - modernizacja oświetlenia lub montaż PV zmienia profil poboru.
- Brak przeglądów - kondensatory się starzeją, styczniki zużywają, a nastawy „uciekają”.
- Zły punkt montażu - układ kompensuje za daleko od źródła problemu i efekt spada.
Jak podaje TAURON Dystrybucja, w uzasadnionych przypadkach rozliczenie nadwyżki energii biernej opiera się na bezpośrednim pomiarze, więc nie ma tu miejsca na zgadywanie. To zresztą dobry test praktyczny: jeśli instalacja ma zmienne warunki pracy, rozwiązanie też musi być zmienne, a nie „ustawione raz na zawsze”. Z takiego podejścia płynnie przechodzi się do pytania, czy inwestycja faktycznie się opłaca.
Ile to kosztuje i po jakim czasie zwykle się zwraca
Koszt zależy przede wszystkim od mocy, liczby stopni, konieczności filtracji harmonicznych i sposobu montażu. W praktyce prostsze układy dla mniejszych obiektów zaczynają się zwykle od kilku tysięcy złotych, a rozbudowane systemy dla większych instalacji mogą dojść do kilkudziesięciu tysięcy złotych lub więcej. To szeroki zakres, ale uczciwy - bo dwa obiekty o podobnej powierzchni potrafią mieć zupełnie inny profil obciążenia.
Zwrot bywa zaskakująco szybki, zwłaszcza tam, gdzie opłaty za energię bierną są regularne i wysokie. W wielu przypadkach widzę przedział od 6 miesięcy do 3 lat, ale taki wynik nie bierze się z samego zakupu urządzenia. Najwięcej daje połączenie trzech rzeczy: poprawnego pomiaru, trafnego doboru i późniejszej kontroli parametrów. Bez tego nawet tani układ może okazać się pozorną oszczędnością.
Jeśli porównać typowe sytuacje, to najszybciej inwestycja zwraca się w małych zakładach, warsztatach, chłodniach, obiektach z pompami i sprężarkami oraz w budynkach usługowych, gdzie pracuje dużo automatyki i oświetlenia LED. W domu jednorodzinnym zwykle nie jest to pierwsza rzecz do zrobienia, ale w biurze, sklepie, pensjonacie czy lokalnym obiekcie usługowym temat może już mieć realny sens finansowy. I właśnie dlatego przed zakupem warto zatrzymać się na chwilę, żeby niczego nie pominąć.Zanim zamówisz urządzenie, sprawdź te rzeczy
Zanim zlecę montaż, chcę mieć pełny obraz sytuacji. Bez tego łatwo zamienić prosty problem w kosztowny eksperyment. Najbardziej praktyczna lista kontrolna wygląda tak:
- Sprawdź faktury z co najmniej kilku ostatnich okresów i zobacz, czy opłaty za energię bierną są stałe czy skokowe.
- Zbierz dane o pracy obiektu w ciągu dnia, nie tylko o miesięcznym zużyciu.
- Ustal, czy w instalacji są LED-y, UPS-y, falowniki, ładowarki, PV albo duże napędy.
- Wykonaj pomiar jakości energii i oceń, czy występują harmoniczne.
- Ustal, gdzie układ ma pracować: przy odbiorniku, przy grupie maszyn czy centralnie.
- Poproś o nastawy, serwis i harmonogram przeglądów, a nie tylko o samą dostawę urządzenia.
Jeśli potraktujesz redukcję energii biernej jako element modernizacji całego budynku, a nie tylko sposób na jedną pozycję na rachunku, efekt zwykle jest stabilniejszy i bardziej przewidywalny. W dobrze zaprojektowanej instalacji liczy się nie sam zakup sprzętu, lecz to, czy został dobrany do realnego profilu obciążenia, bo właśnie od tego zależy, czy będzie oszczędnością, czy kolejnym źródłem problemów.
