Impedancja pętli zwarcia mówi mi wprost, czy prąd uszkodzeniowy ma dość łatwą drogę, aby zabezpieczenie odłączyło zasilanie zanim pojawi się realne zagrożenie. W praktyce ten parametr wraca przy odbiorze nowej instalacji, modernizacji rozdzielnicy, wymianie zabezpieczeń i dokładaniu większych odbiorników, takich jak płyta indukcyjna czy ładowarka do auta. Poniżej wyjaśniam, jak czytać wynik, kiedy go mierzyć i co zwykle oznacza wartość zbyt wysoka.
Najważniejsze rzeczy, które warto wiedzieć przed pomiarem
- Im niższa wartość pętli, tym większy spodziewany prąd zwarcia i szybsze zadziałanie zabezpieczenia.
- W domach najczęściej sprawdza się ją po montażu, remoncie albo po zmianie rozdzielnicy.
- W układzie TN kluczowa jest zależność między Zs, prądem zadziałania aparatu i czasem wyłączenia.
- W układzie TT nie wystarcza sam odczyt pętli, bo ważny jest też RCD i uziemienie.
- Pomiar wykonuje się testerem instalacji, często w trybie bez wyzwalania zabezpieczeń.
- Zawyżony wynik zwykle oznacza długi obwód, luźne połączenie albo problem z przewodem ochronnym.
Czym jest impedancja pętli zwarcia i co naprawdę mówi o instalacji
To nie jest zwykły opór jednego przewodu, tylko suma wszystkich przeszkód, które napotyka prąd zwarciowy na swojej drodze: od przewodu fazowego, przez miejsce uszkodzenia, przewód ochronny lub PEN, aż do źródła zasilania. W praktyce patrzę na to jak na test „czy zwarcie będzie na tyle mocne, by aparat ochronny zadziałał wystarczająco szybko”. Im niższa wartość pętli, tym większy spodziewany prąd zwarcia i tym łatwiej spełnić warunek ochrony przeciwporażeniowej.
Warto odróżnić to od pomiaru rezystancji izolacji. Tu nie szukam stanu izolacji przewodów, tylko tego, jak zachowa się instalacja w chwili awarii. Dlatego ten wynik mówi więcej o skuteczności ochrony niż o samym „stanie kabli”. Z technicznego punktu widzenia liczy się zależność Zs × Ia ≤ U0, gdzie Zs to impedancja pętli, Ia to prąd wywołujący zadziałanie zabezpieczenia, a U0 to napięcie względem ziemi.
Jeżeli ten rozdział jest jasny, łatwiej zrozumieć, dlaczego jedne instalacje uznaję za bezpieczne przy podobnym wyglądzie rozdzielnicy, a inne już nie. To prowadzi wprost do pytania, dlaczego ten wynik ma tak duże znaczenie w codziennej praktyce.
Dlaczego ten wynik decyduje o bezpieczeństwie w domu i na budowie
W domu i na budowie najważniejsze jest to, aby w razie zwarcia napięcie dotykowe nie utrzymywało się zbyt długo na dostępnych częściach metalowych. To właśnie dlatego nie patrzę wyłącznie na samą wartość w omach, ale na to, czy dany aparat ochronny zdąży odłączyć obwód w wymaganym czasie. W układach TN zwykle pracuje tu zabezpieczenie nadprądowe, a w TT bardzo często dodatkowo wyłącznik różnicowoprądowy, czyli RCD.
| Układ sieci | Co jest najważniejsze | Jak czytam wynik |
|---|---|---|
| TN-S / TN-C-S | Tor L-PE lub L-PEN ma być na tyle „krótki”, by zabezpieczenie nadprądowe zadziałało szybko | Porównuję Zs z charakterystyką wyłącznika i dopuszczalnym czasem wyłączenia |
| TT | Sam wynik pętli nie wystarcza, bo kluczowe są RCD i jakość uziemienia | Sprawdzam także warunek RA × IΔn ≤ 50 V; w obiektach tymczasowych i rolniczych limit spada do 25 V |
| IT | Pierwsze uszkodzenie ma inną logikę niż w TN i TT | Nie oceniam instalacji wyłącznie po jednej liczbie, tylko po całym scenariuszu ochrony |
Jeżeli widzę wynik graniczny, nie zakładam automatycznie, że „jakoś będzie”. Napięcie sieci się waha, połączenia starzeją się, a luźny zacisk potrafi zepsuć nawet dobrze zaprojektowany obwód. Skoro wiadomo już, po co to się mierzy, czas zobaczyć, jak taki pomiar wygląda w praktyce.

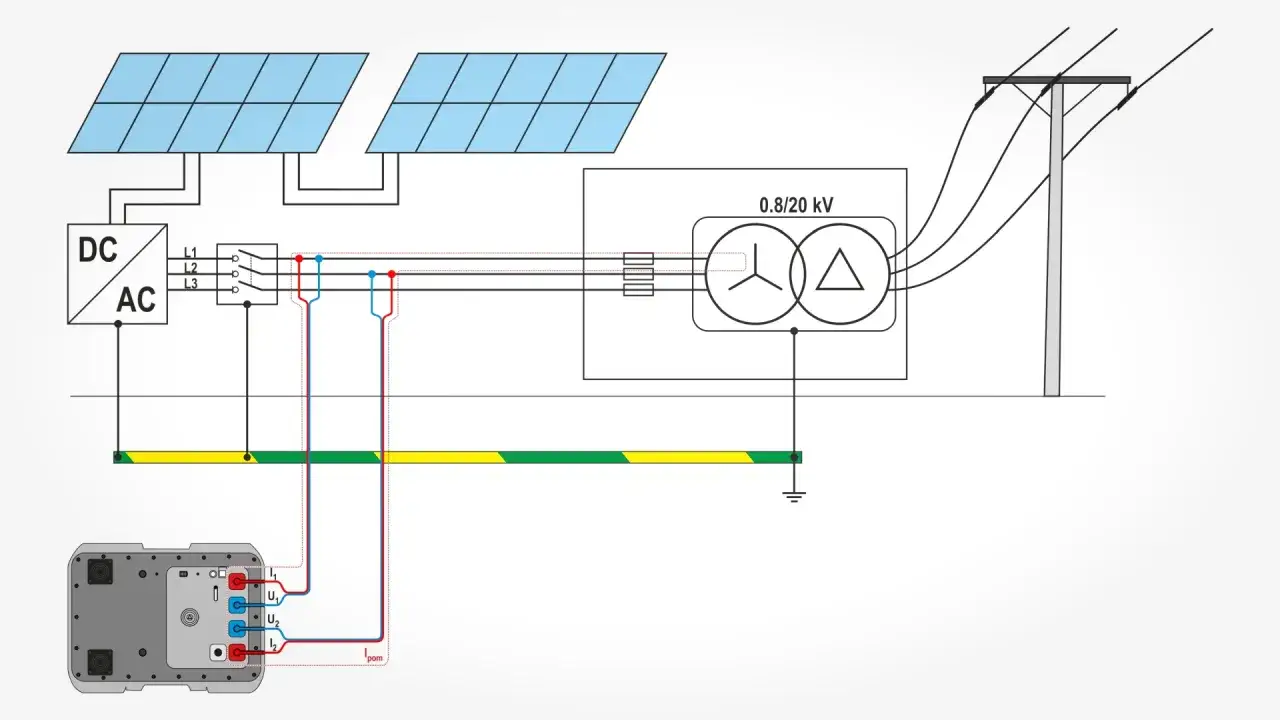

Jak wygląda pomiar w praktyce i kiedy robi się go bez wyzwalania
W nowoczesnych testerach instalacji pomiar wykonuje się najczęściej między linią a przewodem ochronnym albo między linią a neutralnym, zależnie od tego, co chcę ocenić. Przy obwodach z RCD korzystam z trybu bez wyzwalania, bo zwykły test mógłby niepotrzebnie wyłączyć zasilanie. To wygodne, ale trzeba pamiętać, że tester musi być dobrany do warunków instalacji, a przy niektórych aparatach obowiązują ograniczenia prądu pomiarowego.
- Najpierw odłączam zbędne odbiorniki i sprawdzam, czy obwód nadaje się do testu w danym trybie.
- Potem wybieram właściwy tor pomiarowy, zwykle L-PE albo L-N, bo od tego zależy dalsze obliczenie.
- Jeśli w obwodzie jest RCD, korzystam z pomiaru bez wyzwalania albo z trybu zalecanego przez producenta testera.
- Odczytuję wartość Z oraz spodziewany prąd zwarcia i porównuję je z charakterystyką zabezpieczenia.
- Jeśli w torze jest AFDD, sprawdzam instrukcję urządzenia, bo przy takim układzie trzeba pilnować dopuszczalnego prądu różnicowego pomiaru.
W praktyce duże znaczenie ma też komfort pracy. W obwodach z RCD dobry miernik potrafi wykonać test bez niechcianego zadziałania aparatu, a w rozdzielnicach przemysłowych liczy się już nie tylko wygoda, ale i rozdzielczość. Sam wynik nadal trzeba jednak umieć odczytać, bo to właśnie na tym etapie pojawia się najwięcej pomyłek.
Co zawyża wynik i dlaczego dobry pomiar potrafi się rozjechać
Najczęściej problem nie leży w samym testerze, tylko w instalacji albo w sposobie pomiaru. Gdy widzę wartość wyższą, niż powinna być, sprawdzam najpierw rzeczy prozaiczne: długość obwodu, przekrój przewodów, stan zacisków i ciągłość przewodu ochronnego. To właśnie te elementy najszybciej podnoszą impedancję toru zwarciowego.
| Co zawyża wynik | Jak to wygląda w praktyce | Co zwykle robię |
|---|---|---|
| Długi obwód | Im dalej od rozdzielnicy, tym większy spadek napięcia i wyższa pętla | Sprawdzam najdalszy punkt i weryfikuję, czy przekrój jest dobrany rozsądnie |
| Za mały przekrój przewodu | Przewód „stawia opór” bardziej, niż powinien, zwłaszcza przy dużym obciążeniu | Porównuję projekt z faktycznym obwodem i szukam błędu wykonawczego |
| Luźny zacisk | Wynik potrafi skakać, a element może się dodatkowo grzać | Dokręcam połączenia i sprawdzam stan zacisku lub osprzętu |
| Korozja lub utlenione styki | Kontakt jest słabszy, niż sugeruje sam wygląd gniazda czy rozdzielnicy | Oglądam połączenia i wymieniam zużyte elementy |
| Uszkodzony PE lub PEN | Pętla może być pozornie „zamknięta”, ale nie daje pewnej drogi dla prądu zwarcia | Traktuję to jako usterkę wymagającą szybkiej naprawy |
| Zły tryb pomiaru | Odczyt bywa zaniżony albo zawyżony przez nieodpowiednią metodę | Sprawdzam zerowanie przewodów, zakres i zgodność z typem obwodu |
Jeśli wynik jest tylko trochę lepszy od granicy, ja nie uznaję tego za komfortowy zapas. W praktyce wystarczy lekkie pogorszenie połączenia albo spadek napięcia w sieci, żeby instalacja przestała spełniać założenia ochrony. To dlatego sam odczyt trzeba zawsze odnieść do konkretnego progu, a nie do intuicji.
Jakie progi i wzory stosuje się przy ocenie instalacji
Najważniejsze są dwa pytania: w jakim układzie pracuje instalacja i jaki aparat ma ją wyłączyć. W domu najczęściej spotykam układ TN-C-S albo TN-S, więc podstawą jest szybkie wyłączenie przez zabezpieczenie nadprądowe. W uproszczeniu oznacza to, że obwód końcowy ma zostać odłączony w 0,4 s, a obwód rozdzielczy może mieć do 5 s czasu wyłączenia.
| Sytuacja | Kryterium | Co to znaczy w praktyce |
|---|---|---|
| Obwód końcowy w TN | 0,4 s | Prąd zwarcia musi być wystarczająco duży, żeby aparat ochronny wyłączył zasilanie bardzo szybko |
| Obwód rozdzielczy w TN | 5 s | Dłuższy czas jest dopuszczalny, bo chodzi o inny typ obwodu i inny sposób ochrony |
| TT | RA × IΔn ≤ 50 V | Tu kluczowe są RCD i uziemienie; w środowiskach szczególnych granica spada do 25 V |
Przy wyłącznikach nadprądowych sama litera na aparacie też ma znaczenie, bo inne zachowanie mają charakterystyki B, C i D. Nie oceniam więc instalacji tylko po jednym numerze w omach, ale po zestawieniu wyniku z aparatem, czasem wyłączenia i warunkami pracy obwodu. W praktyce to właśnie ta trójka decyduje, czy wynik jest dobry, czy tylko „prawie dobry”.
Jeśli zależy Ci na prostym skrócie, zapamiętaj jedno: niska wartość pętli ma sens tylko wtedy, gdy przekłada się na realnie szybkie wyłączenie zasilania. Bez tego sam odczyt niewiele mówi o bezpieczeństwie.
Co sprawdzam przed odbiorem albo po modernizacji instalacji
Po remoncie, rozbudowie rozdzielnicy albo dołożeniu nowych odbiorników nie traktuję pomiaru jako jednorazowego obowiązku do odhaczenia. Zawsze sprawdzam najdalszy punkt obwodu, bo to tam ujawniają się słabe połączenia, błędy w przekroju przewodów i zbyt duży spadek napięcia. Jeśli instalacja ma chronić dom naprawdę skutecznie, wynik trzeba ocenić w najbardziej niekorzystnym miejscu, a nie przy samym wyjściu z rozdzielnicy.
- Weryfikuję ciągłość przewodu ochronnego, bo bez niej wynik pętli może być pozornie poprawny, ale praktycznie bezużyteczny.
- Sprawdzam RCD po montażu i po każdej większej zmianie w obwodzie.
- Powtarzam test po dołożeniu dużych odbiorników, takich jak płyta indukcyjna, pompa ciepła, klimatyzacja albo ładowarka samochodowa.
- Jeśli wynik jest graniczny, poprawiam połączenia, a nie liczę na to, że „przejdzie przy odbiorze”.
- Zapisuję datę i wartość, żeby przy późniejszym przeglądzie dało się ocenić, czy instalacja się pogarsza.
To jest właśnie ten moment, w którym techniczny pomiar staje się praktyczną decyzją: czy instalacja nadaje się do bezpiecznej eksploatacji, czy wymaga korekty już teraz. W dobrze wykonanym domu taki wynik nie jest ciekawostką z protokołu, tylko jednym z ważniejszych dowodów, że ochrona przeciwporażeniowa działa tak, jak powinna.
