W instalacji elektrycznej barwa żyły mówi sporo, ale nie wszystko. Kolory faz w nowej instalacji są dziś ustandaryzowane, jednak przy remoncie, modernizacji albo dokładaniu nowego obwodu łatwo trafić na układ, który wygląda poprawnie tylko na pierwszy rzut oka. Poniżej wyjaśniam, jak czytać oznaczenia przewodów, co oznaczają poszczególne kolory i gdzie najczęściej pojawiają się błędy, które w domu naprawdę mają znaczenie.
Najważniejsze zasady są proste, ale w starych obwodach łatwo o błąd
- W typowej instalacji 230/400 V przewody fazowe mają barwy brązową, czarną i szarą.
- Przewód neutralny to zwykle niebieski, a ochronny zawsze żółto-zielony.
- Żółto-zielonej izolacji nie używa się do niczego innego niż ochrony, a niebieskiej najlepiej nie traktować jak fazy.
- W starych instalacjach kolory mogą nie odpowiadać dzisiejszym standardom, więc sam kolor nie wystarcza do identyfikacji.
- Przed jakąkolwiek przeróbką warto potwierdzić brak napięcia miernikiem, a nie polegać wyłącznie na barwie żyły.

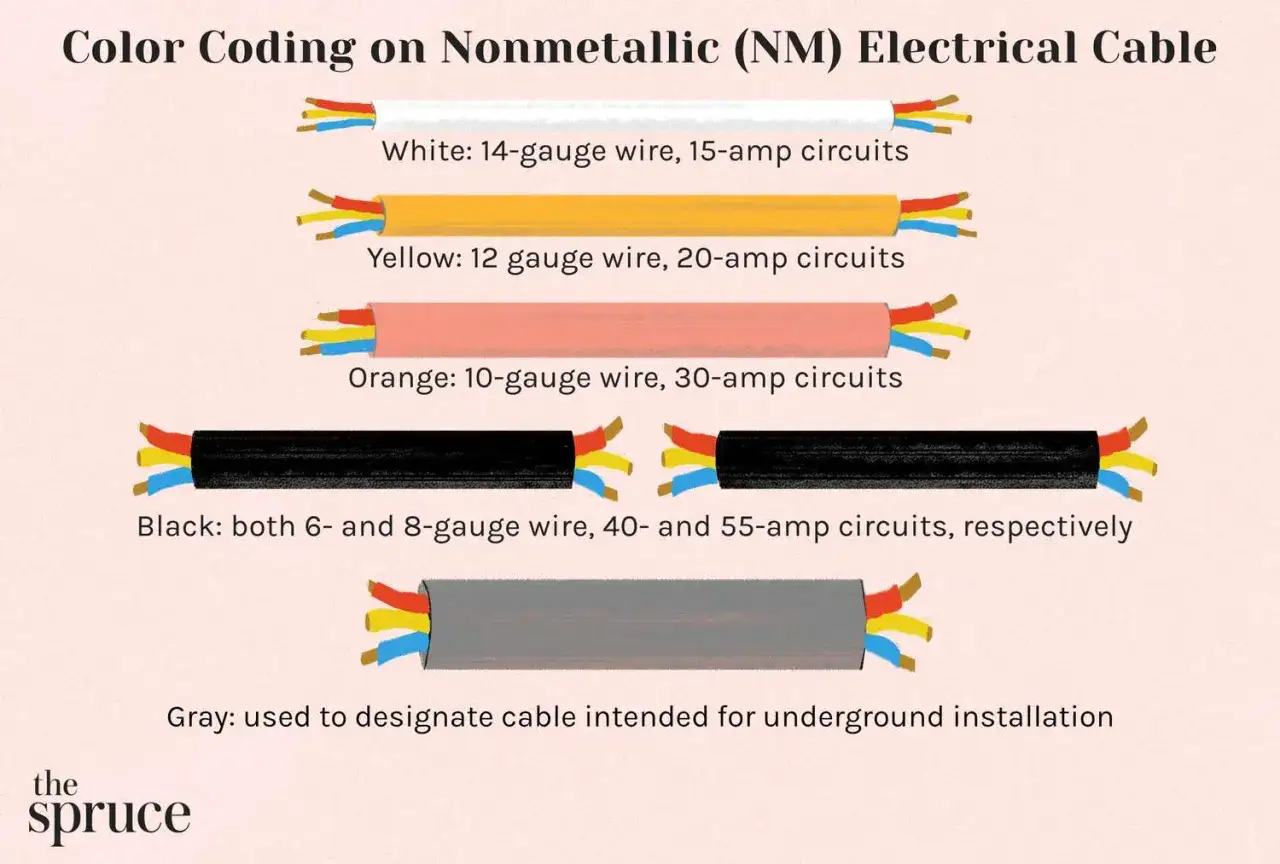

Jak wyglądają standardowe oznaczenia przewodów w Polsce
W praktyce opieram się na prostym układzie, który porządkuje identyfikację żył w instalacjach niskiego napięcia. W polskich realiach odniesieniem jest przede wszystkim norma PN-HD 308 S2, a w szerszym ujęciu zasady z IEC 60445. To ważne, bo chodzi nie o estetykę, tylko o bezpieczne rozpoznanie funkcji przewodu.
Najłatwiej zapamiętać to tak: faza, neutralny i ochronny mają osobne barwy, a ich pomylenie potrafi skończyć się uszkodzeniem sprzętu, wybijaniem zabezpieczeń albo porażeniem. W typowym domu wygląda to tak:
| Przewód | Standardowy kolor | Funkcja | Praktyczna uwaga |
|---|---|---|---|
| L1 | Brązowy | Przewód fazowy | Najczęściej spotykany jako pierwszy tor w obwodzie jednofazowym lub trójfazowym. |
| L2 | Czarny | Przewód fazowy | W instalacjach 3-fazowych odpowiada drugiej fazie. |
| L3 | Szary | Przewód fazowy | W układach trójfazowych domyka zestaw L1-L2-L3. |
| N | Niebieski | Przewód neutralny | To nie jest przewód ochronny i nie powinien być używany zamiennie z fazą. |
| PE | Żółto-zielony | Przewód ochronny | Ma zapewnić ochronę przeciwporażeniową, więc nie służy do pracy pod obciążeniem. |
| PEN | Żółto-zielony z oznaczeniem niebieskim na końcach albo niebieski z oznaczeniem żółto-zielonym na końcach | Połączenie funkcji ochronnej i neutralnej | Spotykany głównie w starszych układach i wymaga szczególnej ostrożności przy modernizacji. |
Ta tabela dobrze działa jako szybki punkt odniesienia, ale ja i tak zawsze powtarzam jedną rzecz: kolor pomaga, lecz nie zastępuje pomiaru. W nowej instalacji zwykle wszystko się zgadza, natomiast w przebudowywanych obwodach barwy bywają wymieszane, a czasem ktoś wcześniej oznaczył żyły niestarannie. I właśnie wtedy zaczynają się schody, więc warto przejść od teorii do tego, jak czytać przewody w konkretnych miejscach domu.
Jak czytać przewody w gniazdku, lampie i rozdzielnicy
Największy problem nie polega na zapamiętaniu kolorów, tylko na ich poprawnym odczytaniu w praktyce. W domu te same barwy spotyka się w gniazdach, oprawach oświetleniowych i rozdzielnicy, ale każda z tych stref rządzi się trochę inną logiką pracy.
Gniazdo 230 V
W zwykłym obwodzie jednofazowym szukam najpierw przewodu ochronnego, potem neutralnego i dopiero na końcu fazy. Żółto-zielony powinien trafić na PE, niebieski na N, a brązowy na L. To brzmi banalnie, ale właśnie na tym etapie najłatwiej popełnić pomyłkę, zwłaszcza gdy ktoś kilka lat temu poprawiał instalację „na szybko”.
Oprawa oświetleniowa
Przy lampie ważne jest coś jeszcze: przewód fazowy często nie idzie bezpośrednio do źródła światła, tylko wraca ze łącznika jako faza załączana. W praktyce kolor może się tu różnić od tego, czego ktoś oczekiwałby po samej funkcji przewodu w puszce. Dlatego przy demontażu oprawy robię zdjęcie przed rozłączeniem i oznaczam przewody, nawet jeśli wydaje się, że układ jest oczywisty.
Rozdzielnica
W rozdzielnicy najlepiej patrzeć na logikę całego obwodu, a nie tylko na pojedynczą żyłę. Przewody ochronne idą na listwę PE, neutralne na listwę N, a fazy przez zabezpieczenia i aparaturę. Jeśli obwód przechodzi przez wyłącznik różnicowoprądowy, przewody neutralne nie mogą być mieszane między różnymi obwodami, bo instalacja zacznie zachowywać się nieprzewidywalnie. To właśnie w rozdzielnicy najłatwiej zauważyć, czy kolorystyka jest spójna z rzeczywistym podłączeniem, czy tylko „mniej więcej się zgadza”.
Gdy ten porządek już rozumiem, od razu sprawdzam, czy nie mam do czynienia ze starszą instalacją. I tu zaczyna się część, która najczęściej zaskakuje właścicieli mieszkań w blokach i domach po kilku modernizacjach.
Dlaczego stare instalacje potrafią zmylić nawet po kolorach
W starszych budynkach kolory przewodów bywają mylące z trzech powodów. Po pierwsze, normy zmieniały się przez lata. Po drugie, ktoś mógł dołożyć nowy odcinek przewodu bez zachowania jednolitej identyfikacji. Po trzecie, izolacja bywa po prostu postarzała, przybrudzona albo przebarwiona od temperatury i światła.
W takich sytuacjach nie zakładam niczego z góry. Jeśli barwy się nie zgadzają, traktuję instalację jako niepewną aż do pomiaru. To szczególnie ważne przy remontach kuchni, łazienek i starych rozdzielnic, gdzie często mieszają się różne etapy przeróbek. Dobrą praktyką jest też dokumentowanie przewodów przed rozłączeniem: zdjęcie, opis, ewentualnie tymczasowa etykieta. Tych kilka minut oszczędza później godzinę szukania błędu.
Warto też pamiętać o przewodzie PEN. W starszych układach spotyka się wspólny tor ochronno-neutralny, ale przy modernizacji nie wolno go traktować jak zwykłego przewodu roboczego. Jego przypadkowe przerwanie potrafi wyłączyć ochronę i jednocześnie rozchwiać pracę całego obwodu. To nie jest detal techniczny, tylko realne ryzyko dla ludzi i sprzętu.
Jeśli mam wątpliwość, czy instalacja została przerobiona zgodnie z zasadami, przechodzę od razu do pomiaru i identyfikacji żył. Od tego zależy nie tylko bezpieczeństwo, ale też to, czy urządzenie trójfazowe będzie działało we właściwym kierunku.
Trójfazowe obwody wymagają jeszcze jednej kontroli
W instalacjach 3-fazowych sprawa jest bardziej konkretna niż w obwodach jednofazowych. Tu nie wystarczy wiedzieć, że coś jest „fazą”. Trzeba jeszcze ustalić, która to faza i czy kolejność połączenia ma znaczenie dla urządzenia.
Kolejność faz ma znaczenie
Przy silnikach i niektórych urządzeniach warsztatowych zamiana dwóch faz potrafi odwrócić kierunek obrotów. Dla pompy, wentylatora czy sprężarki może to oznaczać od razu problem, a nie tylko drobną niedogodność. W praktyce brązowy, czarny i szary przewód powinny trafiać do zacisków zgodnie ze schematem producenta, a nie według domysłów osoby montującej gniazdo 400 V.
Przeczytaj również: Bezpieczniki - dobór do domu, auta, przemysłu. Wybierz właściwy!
Urządzenie musi zgadzać się ze schematem
Indukcja, piekarnik, ładowarka do samochodu elektrycznego czy pompa ciepła często mają własny układ zacisków i mostków. Tu szczególnie nie lubię improwizacji, bo różnica między poprawnym podłączeniem a błędem bywa niewidoczna po samej barwie izolacji. Jeżeli urządzenie wymaga przewodu neutralnego, niebieski musi trafić dokładnie tam, gdzie przewidział producent, a przewód ochronny zawsze pozostaje na osobnym zacisku PE.
Ten etap dobrze pokazuje, że sama znajomość kolorów nie rozwiązuje wszystkiego. Z mojej praktyki wynika, że większość problemów bierze się nie z niewiedzy, tylko z pośpiechu i zaufania do „na pewno będzie dobrze”. A to właśnie wtedy pojawiają się błędy, których można było uniknąć.
Najczęstsze błędy, które widzę przy domowych przeróbkach
- Uznawanie koloru za jedyny dowód - w starej instalacji barwa może być myląca albo źle odtworzona po wcześniejszym remoncie.
- Używanie niebieskiego jako fazy bez dodatkowego oznaczenia - to prosta droga do pomyłki przy kolejnej naprawie.
- Przerywanie przewodu ochronnego - PE ma ciągłość i nie powinien być traktowany jak zwykły tor roboczy.
- Mieszanie neutralnych z różnych obwodów - zwłaszcza tam, gdzie pracują zabezpieczenia różnicowoprądowe.
- Brak oznaczeń po modernizacji - jeśli już coś zmieniam, opisuję to tak, żeby następna osoba nie musiała zgadywać.
- Oparcie się na „próbniku z neonówką” - do poważniejszej pracy to za mało; lepiej użyć odpowiedniego miernika lub próbnikowego testera dwubiegunowego.
Każdy z tych błędów da się uniknąć, ale wymaga to jednej decyzji: nie robić elektryki „na pamięć”. Im bardziej instalacja jest mieszana, tym bardziej liczy się porządek, oznaczenie i sprawdzenie obwodu przed podłączeniem czegokolwiek. I właśnie tu dochodzę do rzeczy, którą zawsze sprawdzam na finiszu.
Co sprawdzam przed zamknięciem puszki i rozdzielnicy
Przed zakończeniem pracy patrzę na instalację jeszcze raz, już bez pośpiechu. Czy każdy niebieski przewód rzeczywiście pełni funkcję neutralną? Czy żółto-zielony nie został użyty do czegoś innego? Czy fazy w obwodzie 3-fazowym zgadzają się ze schematem urządzenia? Czy rozdzielnica ma czytelny opis obwodów? To są drobiazgi tylko z pozoru, bo po kilku miesiącach to właśnie one decydują o tym, czy serwis, wymiana osprzętu albo zwykła awaria zajmie kwadrans czy pół dnia.
Jeżeli cokolwiek budzi wątpliwości, nie kończę pracy „na oko”. W elektryce barwy przewodów są bardzo pomocne, ale dopiero razem z pomiarem, opisem i zgodnością ze schematem dają realne bezpieczeństwo. To podejście oszczędza czas, nerwy i najdroższe pomyłki, a przy remoncie domu bywa równie ważne jak sam wybór dobrego osprzętu.
