Ogniwo Peltiera wygląda niepozornie, ale w praktyce potrafi rozwiązać bardzo konkretne problemy: wyciszyć chłodzenie, ustabilizować temperaturę niewielkiego elementu albo zmieścić układ chłodzący tam, gdzie nie ma miejsca na sprężarkę. W tym artykule pokazuję, jak działa moduł termoelektryczny, gdzie ma sens w domu i elektronice, jak go dobrać oraz dlaczego o efekcie końcowym decyduje przede wszystkim odprowadzanie ciepła z gorącej strony. To temat z pogranicza elektryki i praktycznej inżynierii, więc skupię się na tym, co naprawdę pomaga uniknąć rozczarowania.
Najważniejsze fakty o modułach termoelektrycznych
- Moduł Peltiera przenosi ciepło po podaniu prądu stałego, a kierunek chłodzenia zmienia się po odwróceniu polaryzacji.
- Najlepiej sprawdza się przy małych i średnich obciążeniach cieplnych, gdzie liczą się cisza, kompaktowy rozmiar i precyzyjna regulacja.
- Jego skuteczność zależy bardziej od radiatora, docisku i zasilania niż od samej płytki półprzewodnikowej.
- To rozwiązanie ma sens w chłodziarkach do wina, małych komorach, obudowach elektroniki i punktowym chłodzeniu.
- Nie jest dobrym wyborem do dużych pomieszczeń ani tam, gdzie trzeba odprowadzać dużo ciepła przy wysokiej sprawności.

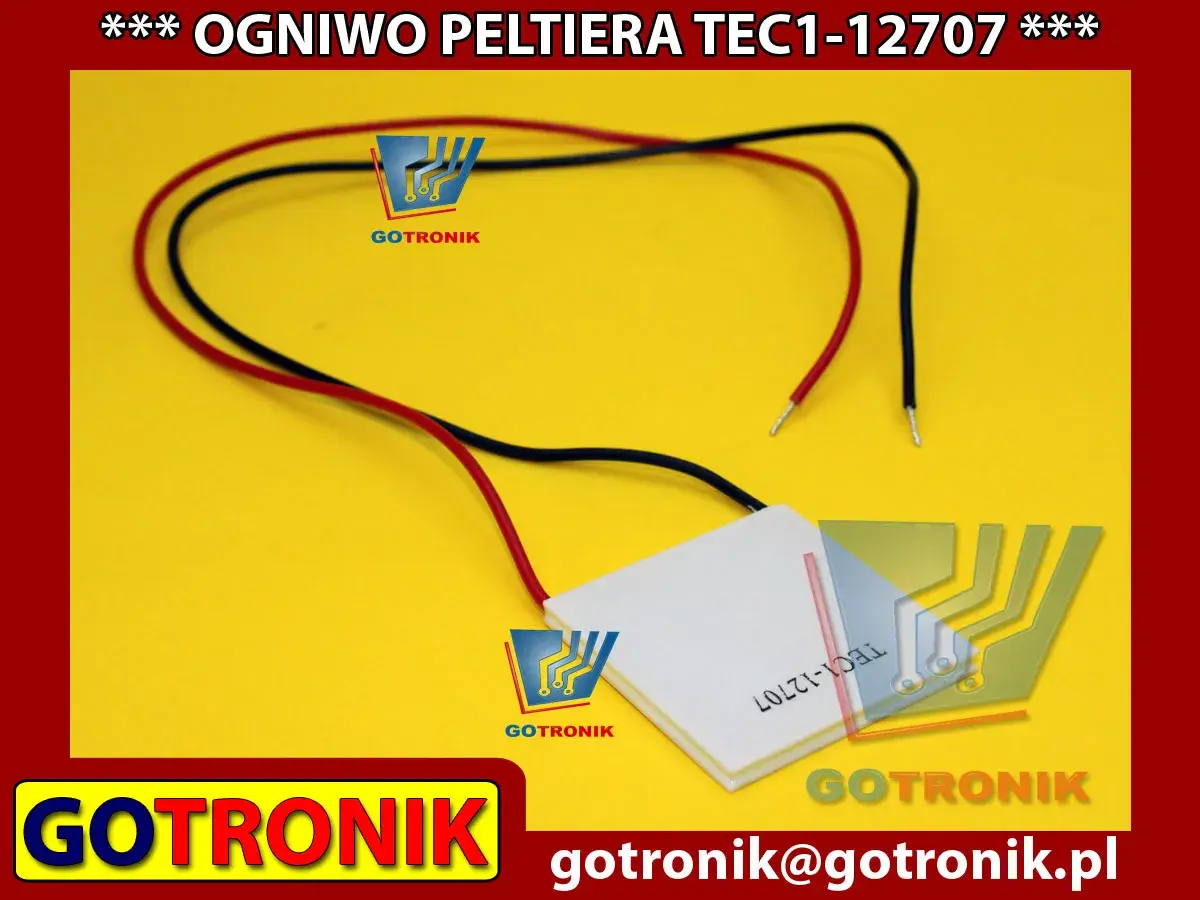

Jak działa moduł Peltiera w praktyce

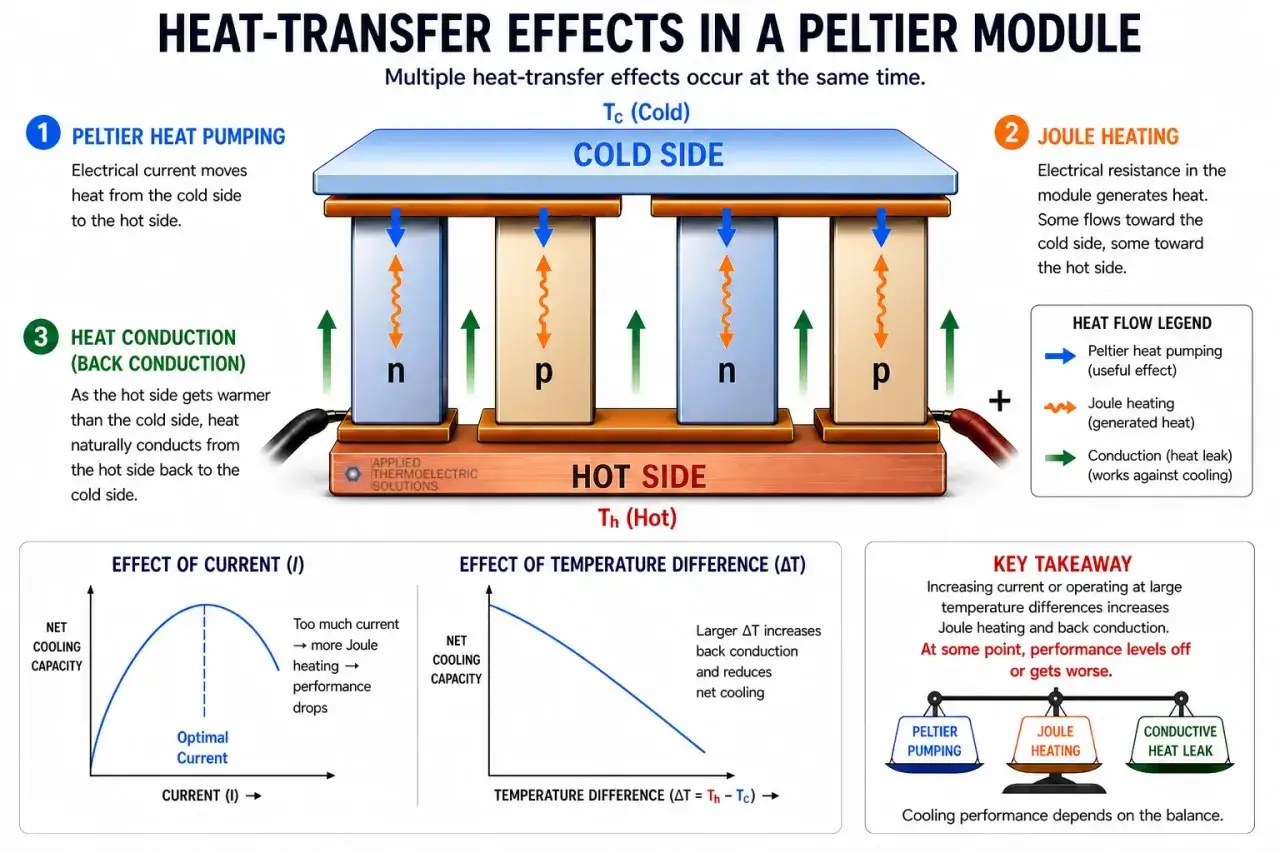

Najprościej mówiąc, moduł termoelektryczny działa jak mała pompa ciepła zasilana prądem stałym. Gdy przez jego półprzewodniki przepływa prąd, jedna strona pochłania ciepło, a druga je oddaje. Po odwróceniu polaryzacji role stron zamieniają się miejscami. To właśnie dlatego taki układ może zarówno chłodzić, jak i lekko grzać.
W środku nie ma sprężarki, wentylatora ani czynnika chłodniczego. Są za to setki połączonych szeregowo par półprzewodników typu p i n, zamkniętych między ceramicznymi płytkami. Z perspektywy elektryka ważne jest to, że energia elektryczna nie znika w próżni - część zostaje zamieniona na transport ciepła, a część trafia do gorącej strony jako strata. W praktyce gorąca strona musi więc odprowadzić nie tylko ciepło zabrane z chłodzonego elementu, ale też energię dostarczoną przez zasilanie, czyli Qh = Qc + Pin.
To też tłumaczy, dlaczego samo przyłożenie napięcia nie wystarczy. Jeśli nie zadbasz o radiator i kontakt termiczny, zimna strona szybko przestaje być zimna. Ja traktuję to rozwiązanie jako bardzo precyzyjne, ale wymagające porządnego zaplecza po stronie odprowadzania ciepła. Z tego wynika naturalne pytanie, gdzie taka technologia rzeczywiście się sprawdza.
Gdzie takie chłodzenie sprawdza się najlepiej
W domu i w lekkiej elektronice moduły termoelektryczne mają sens tam, gdzie obciążenie cieplne jest niewielkie, a liczy się stabilność i mały gabaryt. To nie jest technologia do schładzania salonu, tylko do punktowego i kontrolowanego zarządzania temperaturą.
- Chłodziarki do wina i małe komory temperaturowe - tu ważna jest cicha praca i dokładne utrzymanie temperatury, a nie maksymalna wydajność.
- Obudowy elektroniki i szafki sterownicze - Peltier dobrze nadaje się do punktowego chłodzenia układów, które źle znoszą przegrzewanie.
- Terraria, akwaria i małe inkubatory - precyzyjna regulacja bywa cenniejsza niż duża moc chłodnicza.
- Sprzęt pomiarowy i laboratoryjny - moduł pomaga utrzymać stałą temperaturę tam, gdzie dryf termiczny psuje wynik.
- Małe chłodziarki przenośne - szczególnie wtedy, gdy konstrukcja ma być lekka, prosta i bezgłośna.
W tych zastosowaniach największą zaletą jest nie tyle sam chłód, ile kontrola. Ferrotec zwraca uwagę, że moduły termoelektryczne są bardzo ciche, kompaktowe i nadają się do pracy z bardzo dokładną regulacją temperatury. To dokładnie ten przypadek, w którym technologia nie wygrywa „siłą”, tylko precyzją. Z drugiej strony nie każde zadanie daje się tak obsłużyć, więc warto zestawić ją z klasycznym chłodzeniem.
Kiedy wygrywa z kompresorem, a kiedy przegrywa
Najuczciwsze porównanie brzmi tak: moduł termoelektryczny wygrywa tam, gdzie liczą się cisza, prostota i punktowa regulacja, a przegrywa tam, gdzie priorytetem jest wysoka sprawność i duża moc chłodnicza. NIST opisuje urządzenia termoelektryczne jako rozwiązania z zaletami takimi jak brak ruchomych części i kompaktowość, ale jednocześnie zaznacza, że ich możliwości chłodnicze i sprawność są znacznie mniejsze niż w systemach sprężarkowych.
| Cecha | Moduł Peltiera | Układ sprężarkowy | Chłodzenie pasywne |
|---|---|---|---|
| Hałas | Bardzo niski, bez ruchomych części | Wyraźny, zależny od kompresora i wentylatorów | Bardzo niski |
| Precyzja temperatury | Bardzo dobra przy sterowaniu zamkniętą pętlą | Dobra, ale mniej punktowa | Ograniczona |
| Chłodzenie poniżej otoczenia | Tak | Tak | Nie |
| Sprawność przy większych obciążeniach | Niska | Wysoka | Zależna od różnicy temperatur |
| Gabaryt i prostota | Bardzo dobre | Gorsze | Bardzo dobre |
| Najlepsze zastosowanie | Małe, precyzyjne układy | Większe chłodzenie ogólne | Odprowadzanie niewielkich strat ciepła |
W praktyce powiedziałbym tak: jeśli chcesz schłodzić niewielką przestrzeń, utrzymać stałą temperaturę albo zadbać o ciszę, moduł termoelektryczny ma sens. Jeśli chcesz chłodzić dużo i tanio w przeliczeniu na wat, klasyczne rozwiązanie sprężarkowe będzie rozsądniejsze. To prowadzi do kolejnego kroku, czyli doboru konkretnego modułu do obciążenia.
Jak dobrać moduł do konkretnego zadania
Dobór nie zaczyna się od katalogu, tylko od odpowiedzi na jedno pytanie: ile ciepła trzeba odprowadzić i do jakiej temperatury ma zejść chłodzony element. Dopiero później patrzę na napięcie, prąd, wielkość radiatora i sposób montażu.
Przydatne kryteria są zwykle takie:
- Obciążenie cieplne w watach - ile ciepła generuje sam element, obudowa albo komora.
- Wymagana różnica temperatur - im większa, tym trudniej utrzymać wysoką wydajność.
- Zasilanie DC - moduł pracuje bezpośrednio z prądu stałego, a przy sterowaniu często używa się PWM.
- Chłodzenie gorącej strony - to ono często decyduje o tym, czy układ w ogóle będzie działał sensownie.
- Regulacja - przy bardziej wymagających projektach czujnik temperatury i sterownik dają dużo lepszy efekt niż „na sztywno” podany prąd.
W katalogach widać duży rozrzut parametrów. W jednym z małych modułów spotyka się wartości rzędu Qcmax 3,4-3,8 W i ΔTmax 77,9-96,2°C, a w większych konstrukcjach katalogowych można znaleźć Qmax 29,2-32,1 W przy ΔTmax 63-74°C. Taki kontrast dobrze pokazuje, że nie ma jednego „uniwersalnego Peltiera” do wszystkiego - trzeba dobrać go do konkretnego zadania i konkretnej geometrii.
Jeśli nie masz pewności, zacząłbym od prostego założenia: lepiej dobrać moduł z zapasem po stronie radiatora niż liczyć na cud po stronie samej płytki. I właśnie montaż bardzo często pokazuje, czy projekt był policzony uczciwie.
Montaż i zasilanie decydują o wyniku bardziej niż sama płytka
Tu najłatwiej popełnić błąd. Nawet dobry moduł będzie działał słabo, jeśli powierzchnie styku są krzywe, docisk jest nierówny albo gorąca strona nie ma gdzie oddać energii. Ferrotec zaleca montaż przez docisk między radiatorem a chłodzonym elementem, przy możliwie płaskich powierzchniach - dla optymalnej pracy podaje płaskość rzędu 1 mm/m - oraz z użyciem cienkiej warstwy pasty termoprzewodzącej, zwykle 0,02 mm lub mniej.
W praktyce zwracam uwagę na kilka rzeczy:
- Równy docisk - zbyt mały pogarsza kontakt termiczny, zbyt duży może uszkodzić płytki ceramiczne.
- Odpowiedni radiator - gorąca strona musi odprowadzać ciepło z zapasem, bo trafia tam suma energii z chłodzonego obiektu i zasilania.
- Stabilne zasilanie - moduły pracują na DC, a przekroczenie dopuszczalnego prądu lub napięcia skraca żywotność.
- Izolacja miejsc krytycznych - przy chłodzeniu poniżej temperatury otoczenia łatwo pojawia się kondensacja.
- Kontrola temperatury - zamknięta pętla regulacji daje dużo lepszy efekt niż stałe „odkręcenie mocy na max”.
Ferrotec opisuje też typowe siły docisku rzędu 25-100 psi, a dla części zastosowań nawet dokładne widełki zależne od trybu pracy. To już pokazuje, że nie chodzi o intuicyjne „dokręć mocniej”, tylko o mechanikę i termikę w jednym. Przy poprawnym montażu takie moduły potrafią być bardzo trwałe - w materiałach technicznych przewija się nawet żywotność typowa dla konstrukcji solid-state rzędu ponad 200 000 godzin. Jeżeli jednak coś zawiedzie, zwykle najpierw wychodzą błędy instalacyjne, a dopiero potem wada samego modułu.
Najczęstsze błędy, przez które moduł rozczarowuje
Najczęstszy problem widzę wtedy, gdy ktoś oczekuje od małego modułu efektu jak z lodówki kuchennej. To po prostu nie ten poziom skali. Są też bardziej techniczne potknięcia, które potrafią zrujnować wynik mimo poprawnie wybranego modelu.
- Próba chłodzenia zbyt dużej przestrzeni - moduł termoelektryczny nie jest zamiennikiem pełnowymiarowej klimatyzacji.
- Zbyt słaby radiator po gorącej stronie - wtedy zimna strona szybko traci sens, bo układ grzeje się od własnej strony „oddającej”.
- Brak pasty termicznej albo zły docisk - nawet niewielka nierówność powierzchni potrafi mocno podnieść opór cieplny.
- Praca bez regulacji - moduł nie lubi ślepego zasilania „na pełnej mocy” bez kontroli temperatury.
- Ignorowanie kondensacji - gdy powierzchnia spada poniżej punktu rosy, trzeba przewidzieć odprowadzenie wilgoci lub izolację.
- Przeciążanie elektryczne - zbyt wysoki prąd nie oznacza lepszego chłodzenia, tylko większe straty i krótszą żywotność.
Jeśli miałbym wskazać jedną zasadę praktyczną, powiedziałbym tak: najpierw policz ciepło i radiator, dopiero potem wybieraj moduł. To prosty filtr, który od razu odróżnia sensowny projekt od rozwiązania „na próbę”.
Co warto zapamiętać, zanim zamkniesz projekt
Moduł termoelektryczny jest świetnym narzędziem, ale tylko wtedy, gdy używa się go tam, gdzie jego zalety naprawdę mają znaczenie: w małej skali, przy cichej pracy i precyzyjnej regulacji. W zastosowaniach domowych i półprofesjonalnych najlepiej wypada tam, gdzie chłodzisz niewielką komorę, elektronikę albo element wymagający stabilnej temperatury.
Jeżeli projekt ma od razu wymagać dużej mocy chłodniczej, niskiego zużycia energii i pracy przez cały czas na wysokim obciążeniu, lepiej od razu rozważyć inną technologię. Jeśli jednak liczy się kompaktowość, prostota i możliwość chłodzenia poniżej temperatury otoczenia, moduł Peltiera nadal jest bardzo sensownym wyborem. W praktyce najbardziej opłaca się myśleć o nim nie jak o „mini lodówce”, tylko jak o precyzyjnym narzędziu do konkretnego zadania.
Właśnie tak podchodzę do niego w projektach: nie jako do uniwersalnej odpowiedzi na każdy problem z temperaturą, ale jako do rozwiązania, które działa świetnie wtedy, gdy dobrze określisz warunki pracy i uczciwie zaplanujesz odprowadzenie ciepła.
