Napięcie elektryczne to jedna z tych wielkości, które w domu i przy remontach pojawiają się częściej, niż się wydaje: przy gniazdkach, oświetleniu, zasilaczach i doborze osprzętu. Najkrótsza odpowiedź jest prosta: wzór na napięcie najczęściej zapisuje się jako U = I × R, ale w praktyce warto wiedzieć, kiedy ten zapis działa, a kiedy lepiej sięgnąć po inną zależność. Poniżej rozkładam temat na proste przykłady, jednostki i typowe pułapki, żeby można było z tego skorzystać bez zgadywania.
Najważniejsze informacje w skrócie
- Napięcie to różnica potencjałów między dwoma punktami obwodu.
- Najczęściej liczy się je z prawa Ohma, czyli ze wzoru U = I × R.
- Gdy znasz energię i ładunek, przydaje się zapis U = W / q.
- Jeśli masz moc i natężenie, możesz skorzystać z zależności U = P / I.
- W domowej instalacji standardem jest 230 V, ale obliczenie nie zastępuje pomiaru.
Co oznacza napięcie elektryczne w praktyce
Napięcie nie jest tym samym co prąd. Ja najprościej widzę je jako różnicę energetyczną między dwoma punktami obwodu, czyli ilość pracy potrzebnej do przeniesienia ładunku. Jednostką jest wolt, a zapis 1 V = 1 J/C mówi wprost, że jeden wolt to jeden dżul energii na jeden kulomb ładunku.
W praktyce napięcie decyduje o tym, czy przez odbiornik w ogóle popłynie prąd i jak mocno układ będzie go wymuszał. To dlatego ta sama żarówka, zasilacz albo taśma LED zachowują się zupełnie inaczej przy różnych wartościach zasilania. Gdy to jest jasne, sam zapis matematyczny staje się dużo prostszy.
Wzór na napięcie i najważniejsze zależności

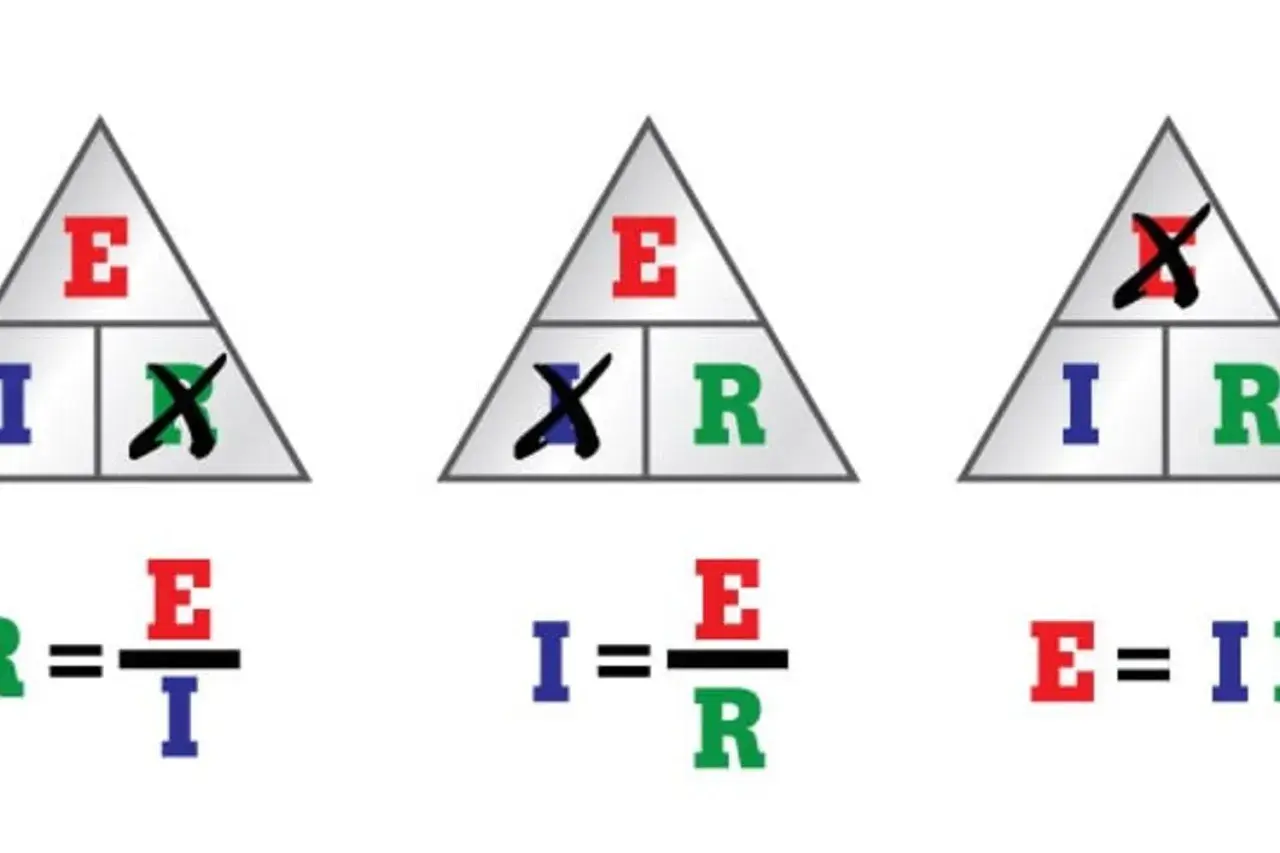

Najczęściej korzystam z prawa Ohma: U = I × R. Jeśli znam natężenie prądu i opór, mogę od razu policzyć napięcie. Z tego samego równania wynika też, że I = U / R oraz R = U / I, więc jeden zapis pozwala rozwiązać trzy różne zadania.
| Zależność | Wzór | Kiedy używać |
|---|---|---|
| Prawo Ohma | U = I × R | Gdy znasz natężenie i opór, na przykład przy oporniku, grzałce albo prostym obwodzie. |
| Definicja energii | U = W / q | Gdy liczysz napięcie z pracy lub energii przypadającej na ładunek. |
| Zależność od mocy | U = P / I | Gdy znasz moc urządzenia i pobierany prąd, co często przydaje się przy sprzęcie domowym. |
W praktyce pierwszy zapis jest najbardziej uniwersalny w zadaniach szkolnych i prostych obwodach, a trzeci bywa wygodny przy urządzeniach z tabliczką znamionową. Drugi jest bardziej definicyjny, ale pomaga zrozumieć, skąd napięcie się bierze, a to zwykle porządkuje cały temat.
Jak policzyć napięcie krok po kroku
Ja zaczynam zawsze od tego samego: sprawdzam, jakie dane są podane i czy mam opór, natężenie, moc czy energię. Dopiero potem dobieram wzór, bo mieszanie symboli to najkrótsza droga do błędu.
- Odczytaj dane z zadania, etykiety albo pomiaru.
- Wybierz właściwą zależność, na przykład U = I × R albo U = P / I.
- Wstaw liczby z poprawnymi jednostkami.
- Policz wynik i sprawdź, czy ma sens w kontekście urządzenia lub obwodu.
Przykład 1. Rezystor ma opór 12 Ω, a prąd wynosi 2 A. Liczę więc: U = 2 × 12 = 24 V. To prosty przykład, ale dobrze pokazuje, że niewielki opór przy umiarkowanym prądzie daje niskie napięcie.
Przykład 2. Ładunek 5 C wykonał pracę 45 J. Wtedy U = 45 / 5 = 9 V. Taki zapis przydaje się bardziej w fizyce niż w codziennym montażu, ale pomaga zrozumieć samą definicję napięcia.
Przykład 3. Urządzenie pobiera 10 A i ma moc 2300 W. Liczę: U = 2300 / 10 = 230 V. To już bardzo praktyczny wynik, bo odpowiada temu, co najczęściej spotkasz w gniazdku i przy mocniejszych odbiornikach domowych.
Jeśli po obliczeniu wynik nagle wygląda absurdalnie wysoki albo zbyt niski, zwykle problem leży w jednostkach, nie w samym wzorze. Właśnie dlatego po samym rachunku zawsze robię jeszcze szybki test sensowności.
Napięcie w gniazdku, oświetleniu i zasilaczach
W domu najczęściej spotykam trzy poziomy napięcia: 230 V po stronie sieci, 12 V albo 24 V przy części oświetlenia niskonapięciowego i 5 V w elektronice USB. Problem zaczyna się wtedy, gdy ktoś myli napięcie wejściowe z wyjściowym i zakłada, że każde urządzenie można podłączyć bezpośrednio do gniazdka.
| Miejsce | Typowe napięcie | Co to oznacza w praktyce |
|---|---|---|
| Gniazdko sieciowe | 230 V AC | Urządzenie musi być do tego napięcia przystosowane albo musi pracować przez odpowiedni zasilacz. |
| Taśmy LED i sterowniki | 12 V lub 24 V DC | Tu liczy się zgodność zasilacza i odbiornika, bo zbyt wysokie napięcie może uszkodzić elementy. |
| Elektronika USB | 5 V DC | To niskie napięcie, ale przy większym prądzie nadal ważny jest dobór przewodu i ładowarki. |
Ja zwracam uwagę na jedną rzecz: jeśli na etykiecie widzisz kilka wartości, zwykle jedna dotyczy wejścia, a druga wyjścia. Ten szczegół bywa pomijany przy montażu oświetlenia, a później kończy się przepaleniem zasilacza albo nierówną pracą opraw.
Najczęstsze błędy przy obliczaniu napięcia
Najbardziej problematyczne nie są same rachunki, tylko skróty myślowe. W praktyce widzę pięć pomyłek, które wracają najczęściej:
- Mylenie napięcia z natężeniem. Napięcie opisuje różnicę potencjałów, a natężenie mówi o przepływie ładunku. To nie są zamienne wielkości.
- Pomijanie jednostek. Miliampery trzeba zamienić na ampery, kilowaty na waty, a omy zapisać poprawnie. Bez tego wynik potrafi być błędny o rząd wielkości.
- Zakładanie, że wzór działa identycznie wszędzie. Dla prostego opornika tak, ale dla elektroniki z półprzewodnikami już nie zawsze.
- Ignorowanie spadków napięcia. W dłuższych przewodach i rozgałęzionych instalacjach część energii „ginie” na oporze przewodów.
- Traktowanie wyniku ujemnego jak awarii. Ujemna wartość zwykle oznacza tylko, że przyjęto odwrotny kierunek odniesienia.
Do tego dochodzi jeszcze popularny błąd językowy: to nie napięcie „płynie”, tylko prąd. Ja pilnuję tej różnicy, bo od niej zależy poprawne rozumienie całego obwodu, a to prowadzi już do ograniczeń samego wzoru.
Kiedy prosty wzór nie wystarczy
W szkolnych zadaniach często przyjmuje się model idealny, ale w realnym obwodzie wiele rzeczy się zmienia. 230 V w gniazdku to wartość skuteczna prądu przemiennego, więc nie należy jej mylić z amplitudą sygnału. Przy urządzeniach grzejących się, półprzewodnikach albo zasilaczach impulsowych zależność między napięciem a prądem może być nieliniowa i wtedy samo U = I × R już nie opisuje wszystkiego.
| Sytuacja | Co się zmienia | Jak podejść do obliczeń |
|---|---|---|
| Prąd przemienny | Wartości zmieniają się w czasie. | Pracuj na wartościach skutecznych, jeśli mówisz o sieci domowej. |
| Odbiorniki nagrzewające się | Opór zmienia się wraz z temperaturą. | Traktuj wynik jako przybliżenie, nie jako stałą absolutną. |
| Układy z wieloma gałęziami | Napięcie rozkłada się inaczej w różnych częściach obwodu. | Licz spadki osobno, zamiast przyjmować jeden wspólny wynik. |
| Półprzewodniki i elektronika | Zależność U-I nie jest liniowa. | Sprawdzaj dane katalogowe, a nie tylko podstawowy wzór. |
To właśnie dlatego przy większych instalacjach i bardziej wrażliwych urządzeniach sam rachunek to dopiero początek. Gdy w grę wchodzi bezpieczeństwo albo dobór osprzętu, przechodzę od teorii do pomiaru.
Co warto zapamiętać przed pracą z instalacją
Jeśli mam zostawić jedną praktyczną myśl, to tę: napięcie najlepiej liczyć wtedy, gdy chcesz zrozumieć obwód, a mierzyć wtedy, gdy chcesz podjąć decyzję o montażu albo naprawie. W domu najwięcej daje połączenie prostego wzoru z odczytem z tabliczki znamionowej i z pomiarem wykonanym właściwym miernikiem.
- Sprawdzaj, czy dany element pracuje na AC czy DC.
- Porównuj wynik z parametrami urządzenia, a nie tylko z intuicją.
- Przy obwodach 230 V nie polegaj wyłącznie na obliczeniach, jeśli chodzi o bezpieczeństwo.
- Gdy układ jest rozgałęziony albo nietypowy, licz osobno każdą część obwodu.
W praktyce właśnie to odróżnia szybkie zadanie z fizyki od sensownej decyzji przy remoncie, montażu oświetlenia albo doborze zasilacza do domowej instalacji.
