W instalacji ciepłej wody liczy się nie tylko komfort, ale też kontrola ciśnienia i miejsce, w którym nadmiar energii może bezpiecznie „uciec”. W praktyce grupa bezpieczeństwa cwu jest jednym z tych elementów, o których łatwo zapomnieć, dopóki nie zacznie kapać z zaworu. Poniżej wyjaśniam, z czego składa się taki zestaw, jak działa, jak go dobrać do zasobnika i jakie błędy najczęściej psują całą ochronę.
Najważniejsze informacje o zabezpieczeniu zasobnika w skrócie
- Układ chroni zasobnik i armaturę przed nadciśnieniem powstającym podczas podgrzewania wody.
- Najczęściej pracuje z zaworem bezpieczeństwa 6 bar i manometrem do kontroli ciśnienia.
- Naczynie przeponowe przejmuje rozszerzoną objętość wody, zanim zadziała zawór.
- Dobór zależy przede wszystkim od pojemności bojlera, ciśnienia w sieci i sposobu montażu.
- Jeśli zawór często kapie, winny bywa nie sam zawór, tylko źle dobrane naczynie albo za wysokie ciśnienie zasilania.
Jak działa zabezpieczenie zasobnika CWU
W zamkniętym podgrzewaczu woda zwiększa objętość po podgrzaniu. To czysta fizyka: im wyższa temperatura, tym większa tendencja do wzrostu ciśnienia w układzie. Jeśli nie ma gdzie przyjąć tej nadwyżki, rośnie ryzyko nieszczelności, uruchamiania zaworu albo uszkodzenia armatury i samego zasobnika.
Dlatego cały układ działa w dwóch krokach. Najpierw nadmiar objętości przejmuje naczynie przeponowe, a dopiero gdy ciśnienie mimo to za bardzo wzrośnie, zawór bezpieczeństwa otwiera się i upuszcza część wody. Ja patrzę na to jak na dwa progi ochrony: pierwszy jest cichy i codzienny, drugi awaryjny.
W poprawnie pracującej instalacji zawór nie powinien wyrzucać wody po każdym grzaniu. Jeśli tak się dzieje, zwykle problem nie leży w samym zaworze, tylko w ciśnieniu z sieci, błędnym doborze naczynia albo złym montażu całego układu. Żeby zobaczyć, co dokładnie tworzy tę ochronę, warto rozłożyć zestaw na części pierwsze.

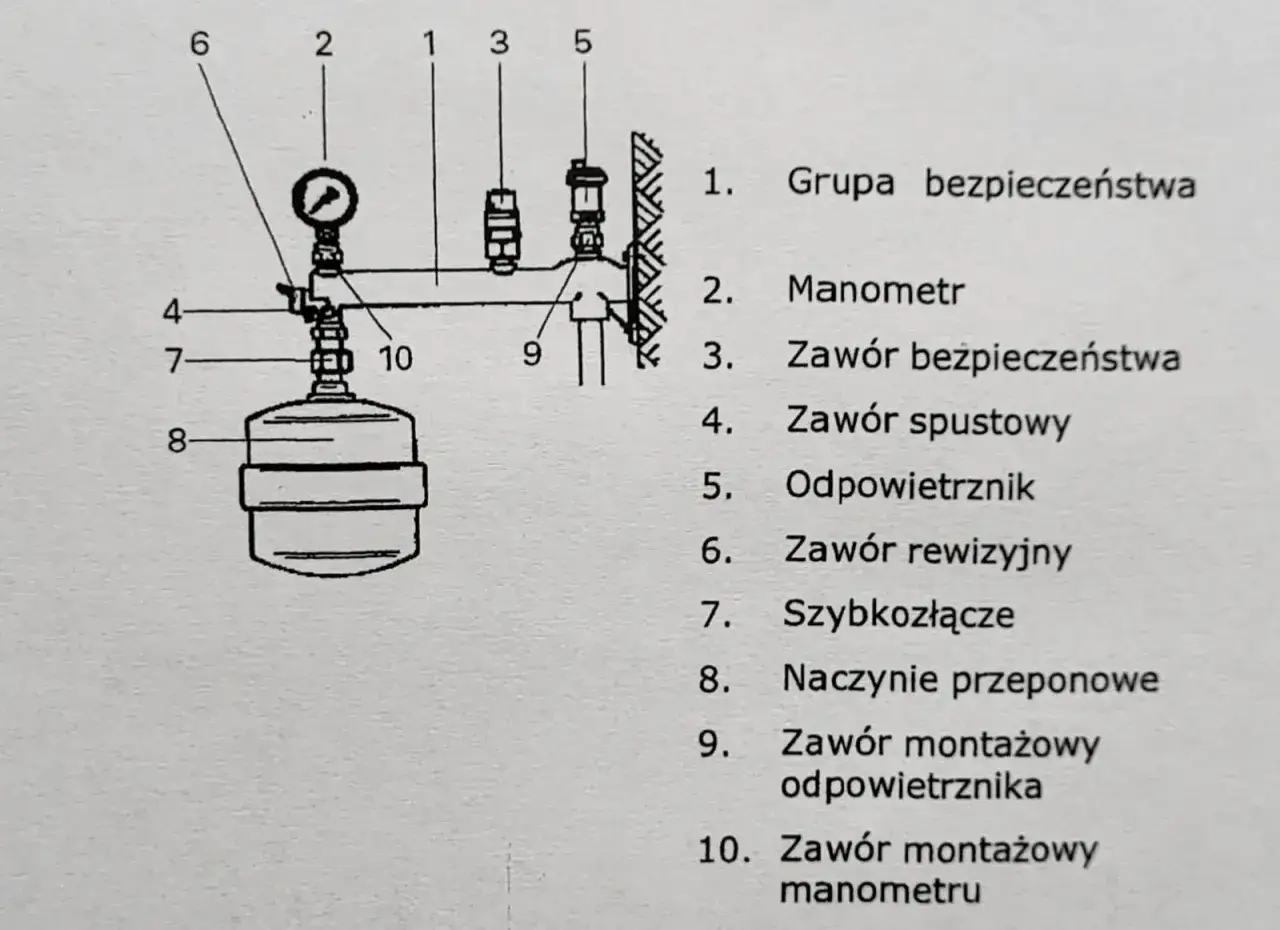

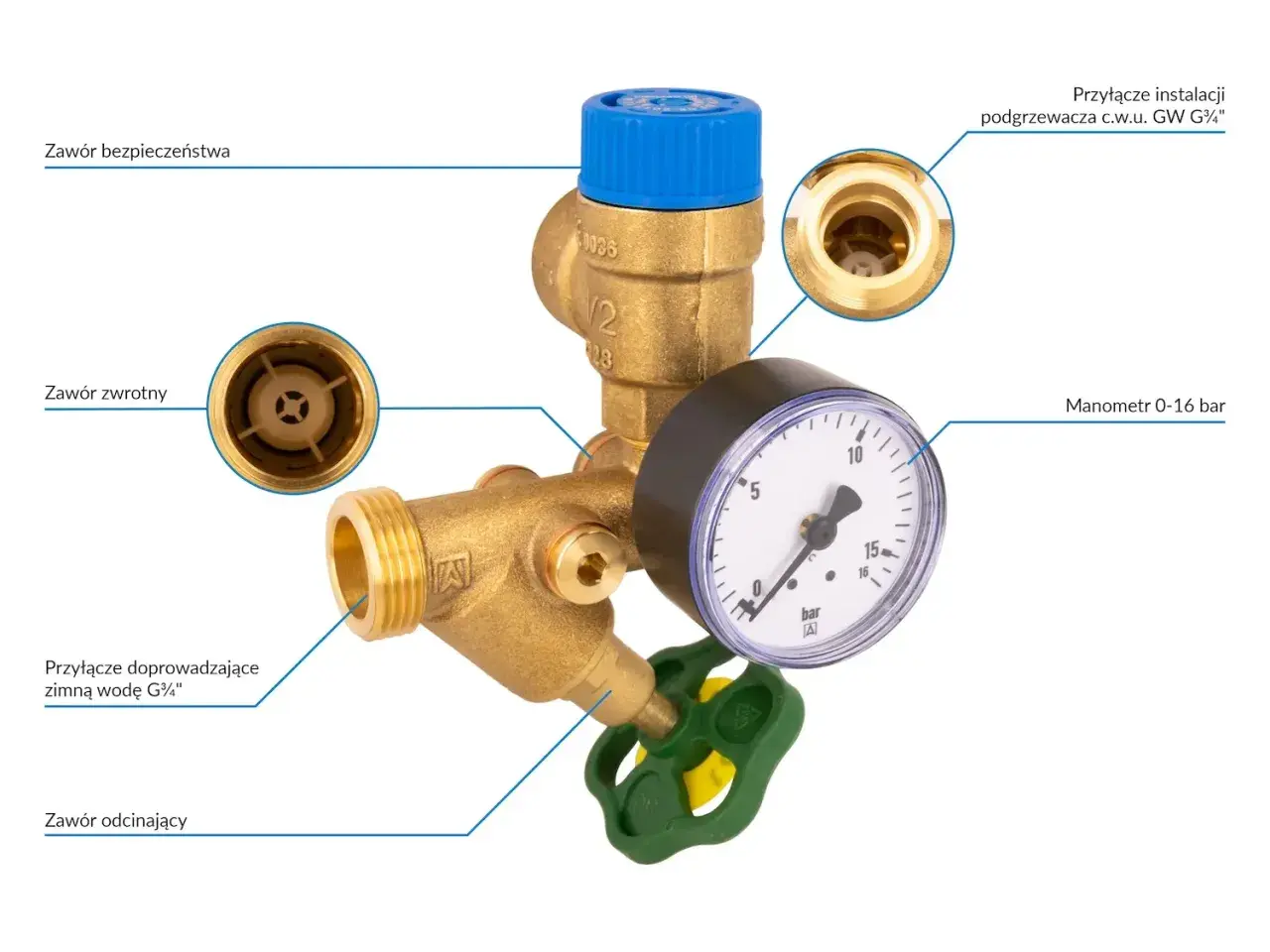

Z czego składa się zestaw i co robi każdy element
Na pierwszy rzut oka taki komplet wygląda niepozornie, ale każdy element ma własną rolę. W dobrze dobranym układzie nie ma przypadkowych części, bo tu liczy się zarówno bezpieczeństwo, jak i wygoda kontroli ciśnienia.
| Element | Funkcja | Na co zwrócić uwagę |
|---|---|---|
| Zawór bezpieczeństwa | Otwiera się przy nadciśnieniu i odprowadza nadmiar wody. | W instalacjach domowych najczęściej spotkasz próg 6 bar. |
| Manometr | Pokazuje bieżące ciśnienie w układzie. | Najwygodniejszy jest zakres 0-10 bar, bo łatwo odczytać zarówno stan roboczy, jak i niepokojące skoki. |
| Naczynie przeponowe | Przyjmuje zwiększoną objętość wody podczas grzania. | W praktyce często dobiera się je orientacyjnie na 8-12% pojemności zasobnika, ale finalny wybór zależy od ciśnienia i temperatury pracy. |
| Zawór zwrotny | Ogranicza cofanie się wody do instalacji zasilającej. | W części modeli jest wbudowany, w innych występuje jako osobny element. |
| Odpowietrznik automatyczny | Usuwa drobne pęcherze powietrza z układu. | Nie każdy model go ma, więc nie traktuj tego jako cechy obowiązkowej. |
| Belka lub korpus | Łączy całość z instalacją i utrzymuje elementy w jednym układzie. | Mosiądz jest standardem, a stal nierdzewna lepiej znosi wilgoć i korozję. |
W praktyce różnice między modelami nie polegają na samej nazwie, tylko na tym, czy mają szybkozłącze, miejsce na naczynie, automatyczne odpowietrzenie i jak wygodnie da się je serwisować. Kiedy wiem już, co robi każdy element, łatwiej mi przejść do doboru zestawu pod konkretny dom, a nie pod ogólny opis z pudełka.
Jak dobrać odpowiedni wariant do domu lub mieszkania
Ja zawsze zaczynam od dwóch liczb: pojemności zasobnika i ciśnienia na zimnej wodzie. Dopiero potem patrzę na sam zawór, bo gwint może pasować, a układ i tak będzie pracował źle, jeśli naczynie okaże się za małe albo ciśnienie sieci zbyt wysokie.
W większości domowych instalacji najczęściej spotyka się zawór 6 bar. To rozsądny standard dla zasobników CWU, ale nadal trzeba sprawdzić instrukcję producenta bojlera lub podgrzewacza, bo to ona ma pierwszeństwo przed ogólną praktyką montażową. Jeśli urządzenie ma własne wymagania dotyczące średnicy przyłączy albo sposobu podłączenia naczynia, nie warto ich „poprawiać” po swojemu.
| Kryterium | Praktyczna wskazówka | Dlaczego to ważne |
|---|---|---|
| Pojemność zasobnika | Orientacyjnie 5-8 l dla małych bojlerów, 8-12 l dla średnich, 12-25 l dla większych zasobników. | Za małe naczynie powoduje częste zrzuty wody przez zawór. |
| Ciśnienie zasilania | Jeśli w sieci jest wyraźnie wysokie lub niestabilne, rozważ reduktor ciśnienia. | To często prostsze rozwiązanie niż walka z objawami na samym zaworze. |
| Przyłącza | Najczęściej spotkasz 3/4". | Dobór „na adapterach” bywa mniej wygodny i zwiększa liczbę potencjalnych nieszczelności. |
| Materiał | Mosiądz jest najpopularniejszy, stal nierdzewna daje lepszą odporność w trudniejszych warunkach. | W wilgotnej kotłowni albo w pobliżu źródeł korozji trwałość ma realne znaczenie. |
| Wyposażenie dodatkowe | Warto rozważyć szybkozłącze i manometr z czytelną skalą. | Ułatwia to serwis i szybką ocenę stanu układu. |
Jeśli mam wskazać prostą zasadę, to brzmi ona tak: lepiej wybrać zestaw trochę lepiej wyposażony niż walczyć później z ciągłym kapaniem i niepewnym odczytem ciśnienia. Sam komplet bez naczynia zwykle mieści się w okolicach 100-300 zł, a zestaw z naczyniem przeponowym częściej kosztuje 250-600 zł lub więcej, zależnie od materiału, pojemności i wygody montażu. Gdy model jest już dobrany, kluczowy staje się montaż.
Jak zamontować go poprawnie, żeby nie osłabić ochrony
Montaż jest prosty tylko z pozoru. Właśnie tutaj najłatwiej popełnić błąd, który później wygląda jak wada produktu, choć problemem jest sposób podłączenia. Nie instalowałbym tego układu „gdzie akurat jest miejsce”, bo bezpieczeństwo działa tylko wtedy, gdy zestaw jest blisko zasobnika i zgodnie z kierunkiem przepływu.
- Zamontuj układ na wejściu zimnej wody do zasobnika, możliwie blisko urządzenia.
- Sprawdź kierunek przepływu i pozycję montażową wskazaną przez producenta.
- Nie wstawiaj zaworu odcinającego między zasobnik a zawór bezpieczeństwa.
- Poprowadź odprowadzenie z zaworu do bezpiecznego odpływu, najlepiej w sposób widoczny.
- Ustaw ciśnienie wstępne naczynia tak, by pasowało do rzeczywistego ciśnienia po stronie zimnej wody.
- Po napełnieniu instalacji sprawdź szczelność i zachowanie manometru podczas nagrzewania.
Duże znaczenie ma też ciśnienie wstępne naczynia. W domowych układach ustawia się je zwykle nieco poniżej ciśnienia zasilania, często w okolicy 3,5 bara, ale nie traktowałbym tej wartości jak uniwersalnego wzoru. Jeżeli woda z sieci ma inne parametry, naczynie trzeba dopasować do realnych warunków, a nie do „typowej” liczby z internetu.
Po poprawnym montażu układ nie powinien być głośny ani nerwowy. Jeśli pojawiają się częste zrzuty wody, warto od razu przejść do diagnostyki, zamiast zakładać, że wszystko się samo ułoży.
Jak rozpoznać błędy i objawy, że coś działa nie tak
Najczęstszy sygnał ostrzegawczy jest banalny: woda pojawia się tam, gdzie nie powinna. Czasem to pojedyncze kapanie po nagrzaniu, a czasem stały wyciek, który z czasem zaczyna irytować bardziej niż sam problem techniczny.
| Objaw | Najczęstsza przyczyna | Co sprawdzić |
|---|---|---|
| Kapanie z zaworu po każdym grzaniu | Za małe naczynie, złe ciśnienie wstępne albo wysokie ciśnienie z sieci | Porównaj odczyt manometru z parametrami instalacji i zweryfikuj naczynie. |
| Stały, wyraźny zrzut wody | Zawór otwiera się zbyt często lub nie domyka się prawidłowo | Sprawdź, czy nie ma kamienia, zabrudzeń lub zużycia elementu sprężynowego. |
| Szybki wzrost ciśnienia | Brak skutecznej kompensacji rozszerzalności wody | Skontroluj naczynie przeponowe i jego podłączenie. |
| Wilgoć na gwintach | Nieszczelne połączenie lub zły montaż | Sprawdź uszczelnienie, moment dokręcenia i stan armatury. |
| Brak reakcji zaworu przy ewidentnym nadciśnieniu | Zatarcie lub zakamienienie mechanizmu | Wykonaj test kontrolny zgodnie z instrukcją producenta i rozważ wymianę. |
Nie ignorowałbym ciągłego kapania. To nie jest „normalna praca”, tylko sygnał, że układ nie ma gdzie oddać rozszerzalności cieplnej albo sam zawór jest już zużyty. Gdy widzę takie objawy, najpierw sprawdzam naczynie i ciśnienie zasilania, dopiero potem sam zawór.
Jeżeli mimo poprawnego montażu układ dalej zachowuje się nerwowo, problem zwykle leży w całej konfiguracji, a nie w jednym drobiazgu. W takiej sytuacji najlepiej wrócić do dwóch podstawowych pytań: czy zestaw jest dobrany do pojemności zasobnika i czy ciśnienie zasilania nie wymaga korekty.
Dwie decyzje, które robią największą różnicę
W praktyce o bezproblemowej pracy układu decydują przede wszystkim dwa wybory: właściwa pojemność naczynia przeponowego i zgodność całego zestawu z instrukcją producenta zasobnika. Jeśli te dwa elementy są trafione, reszta zwykle sprowadza się już do poprawnego montażu i okresowej kontroli.
- Raz na 6-12 miesięcy warto spojrzeć na manometr i sprawdzić, czy wskazanie nie odbiega od normy.
- Wylot zaworu powinien być drożny, widoczny i bezpiecznie odprowadzony, a nie „ukryty” za zabudową.
- Przy remoncie kotłowni lepiej od razu zaplanować miejsce na serwis niż później poprawiać ciasne podłączenia.
- Jeśli zasobnik ma już fabrycznie przewidziane elementy zabezpieczające, nie dokładałbym kolejnych przypadkowych rozwiązań bez sprawdzenia instrukcji.
Dobrze dobrany układ kosztuje niewiele w porównaniu z ceną samego zasobnika, a potrafi oszczędzić awarii, kapania i niepotrzebnych interwencji serwisowych. Jeśli mam zostawić jedną praktyczną wskazówkę, to taką: przy zakupie patrz nie tylko na zawór, ale na cały zestaw jako na jeden system, który ma przejąć wzrost ciśnienia i zrobić to bezpiecznie przez lata.
