Kołnierz bywa prosty w formie, ale jego dobór rzadko jest przypadkowy. W instalacjach grzewczych, wodnych i technologicznych decyduje o szczelności, serwisie i tym, czy pompę albo zawór da się później wymienić bez cięcia rur. W tym tekście pokazuję, kiedy takie rozwiązanie ma sens, jak czytać oznaczenia, jak dobrać elementy do warunków pracy i jak uniknąć błędów, które kończą się przeciekiem.
Najważniejsze rzeczy, które warto zapamiętać
- Połączenie kołnierzowe wybieram tam, gdzie instalacja ma być rozbieralna i łatwa w serwisie.
- Najczęściej spotykane warianty to płaskie, szyjkowe, luźne i zaślepiające.
- DN mówi o średnicy nominalnej, PN o klasie ciśnienia, a w Europie punktem odniesienia jest zwykle EN 1092-1.
- O szczelności decyduje cały zestaw: powierzchnie przylgowe, uszczelka, śruby i osiowanie rurociągu.
- W praktyce największe znaczenie mają pompy, zawory, filtry, wymienniki ciepła i miejsca, do których trzeba wracać serwisowo.
Czym jest połączenie kołnierzowe i kiedy ma sens
W praktyce traktuję je jako rozbieralne złącze zbudowane z dwóch elementów czołowych, uszczelki i zestawu śrub. Daje mocne, kontrolowane skręcenie, a po demontażu pozwala wrócić do instalacji bez niszczenia rur. Najczęściej wybieram je tam, gdzie liczy się dostęp serwisowy: przy pompach, zaworach odcinających, filtrach, wymiennikach ciepła i armaturze pomiarowej.
Nie stosuję go wszędzie. Jeśli odcinek ma być tani, lekki i praktycznie bezobsługowy, inne złącze bywa po prostu rozsądniejsze. Taki układ ma przewagę tam, gdzie większa średnica, wyższe ciśnienie albo częsty serwis uzasadniają mocniejszą, ale bardziej techniczną konstrukcję. To właśnie od tego punktu zaczyna się sensowny dobór całej instalacji, a dalej przechodzę do typów, które spotyka się najczęściej.

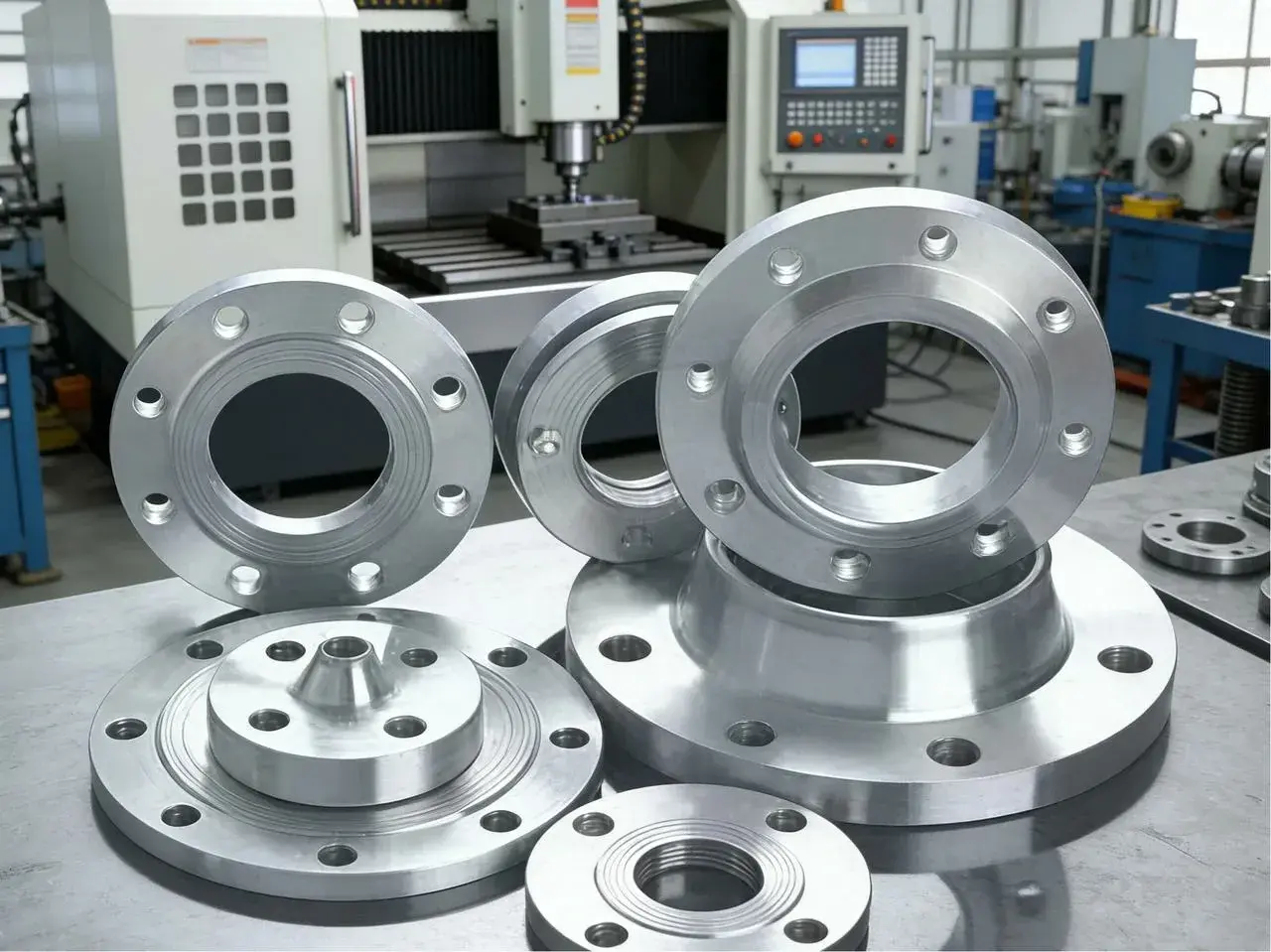

Jakie typy spotkasz najczęściej
Jeśli mam szybko ocenić układ, patrzę przede wszystkim na sposób pracy instalacji i na to, czy priorytetem jest wytrzymałość, czy łatwość montażu. W praktyce najczęściej wracają cztery warianty, a każdy z nich ma trochę inne miejsce w systemie.
| Wariant | Gdzie go stosuję | Dlaczego działa | Na co uważam |
|---|---|---|---|
| Płaski | Standardowe instalacje, niższe i średnie obciążenia | Jest prosty, popularny i stosunkowo łatwy w montażu | Wymaga dobrego osiowania i starannego docisku |
| Szyjkowy | Wyższe ciśnienie, temperatura i układy z drganiami | Lepiej rozkłada naprężenia i zwykle daje stabilniejsze połączenie | Jest droższy i wymaga staranniejszego wykonania |
| Luźny | Rury z tworzyw, tuleje kołnierzowe i miejsca, gdzie liczy się korekta ustawienia | Ułatwia montaż i dopasowanie otworów śrubowych | Trzeba pilnować zgodności całego zestawu, nie tylko jednego elementu |
| Zaślepiający | Zamknięcie końca rurociągu, próby i rezerwa pod przyszłą rozbudowę | Jest prostym sposobem na bezpieczne zakończenie odcinka | Nie rozwiązuje problemów złego doboru klasy lub uszczelnienia |
Jeśli miałbym wskazać jeden praktyczny skrót myślowy, to byłby taki: im większe obciążenie i trudniejsze warunki pracy, tym chętniej sięgam po wariant szyjkowy; im ważniejszy szybki montaż i korekta ustawienia, tym bardziej pomaga wariant luźny. Sama nazwa typu to jednak za mało, bo dalej trzeba dopasować średnicę, klasę ciśnienia i normę, według której wykonano element.

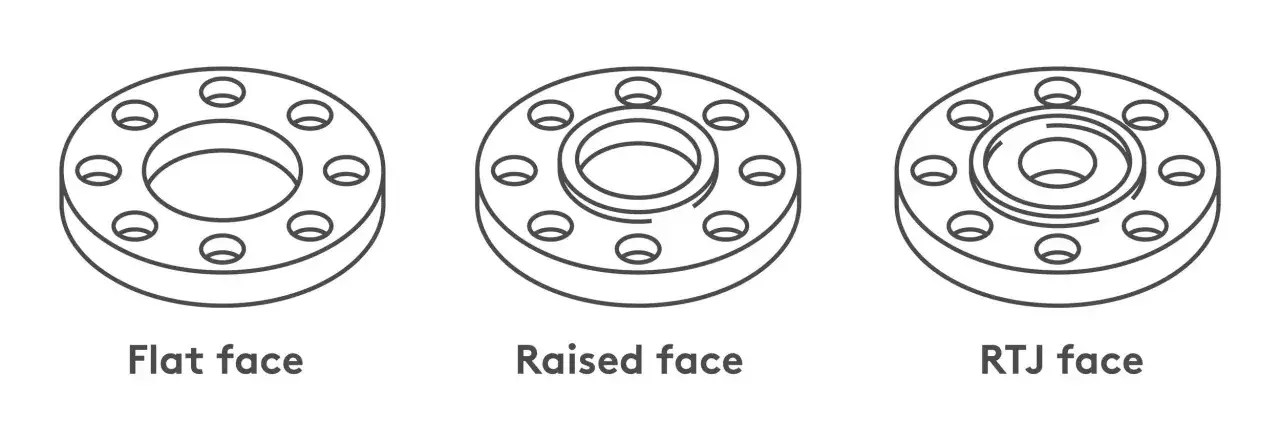

Jak czytać DN, PN i normę EN 1092-1
W Europie najczęściej pracuje się na dwóch podstawowych oznaczeniach: DN i PN. Norma EN 1092-1 obejmuje stalowe kołnierze okrągłe dla rur, armatury i osprzętu, a jej zakres sięga od DN 10 do DN 4000 oraz od PN 2,5 do PN 400. W praktyce na rynku bardzo często spotykam też klasy PN6, PN10, PN16, PN25 i PN40.
| Oznaczenie | Co oznacza | Co sprawdzam w praktyce |
|---|---|---|
| DN | Średnica nominalna | Czy element pasuje do rury, armatury i rozstawu otworów |
| PN | Klasa ciśnienia | Czy zestaw wytrzyma warunki pracy instalacji |
| EN 1092-1 | Europejska norma dla stalowych kołnierzy okrągłych | Czy typ, wymiary i wykonanie są zgodne z jednym systemem odniesienia |
Nie zakładam też, że dwa elementy z tym samym DN będą pasować bez reszty. Trzeba jeszcze zgodzić otwory śrubowe, powierzchnię przylgową i klasę ciśnienia. To właśnie dlatego w zamówieniach sprawdzam cały komplet, a nie tylko jedną liczbę z tabliczki. Gdy ten etap mam zamknięty, przechodzę do doboru materiału, uszczelki i śrub, bo tam łatwo popełnić kosztowny błąd.
Jak dobrać materiał, uszczelkę i śruby do warunków pracy
Wybór zaczynam od medium i temperatury. Jeśli instalacja prowadzi wodę użytkową albo obieg grzewczy, zwykle wystarcza stal węglowa z odpowiednim zabezpieczeniem antykorozyjnym. Gdy w grę wchodzi wilgoć, chemia albo wymagania higieniczne, częściej sięgam po stal nierdzewną. Przy rurach z tworzyw potrzebny jest z kolei zestaw przewidziany do tego systemu, zwykle z tuleją i pierścieniem nośnym.
Uszczelka ma większe znaczenie, niż wygląda
W wielu awariach problem nie leży w samych kołnierzach, tylko w źle dobranej uszczelce. Najczęściej spotykam cztery grupy rozwiązań:
- EPDM, gdy chodzi o wodę i instalacje grzewcze.
- PTFE, gdy medium jest chemiczne i wymagana jest większa odporność.
- Grafit, gdy temperatura jest wyższa albo układ pracuje w trudniejszych warunkach.
- Włókniste materiały uszczelniające, gdy producent dopuszcza prostsze zastosowania techniczne.
Nie dobieram uszczelki „na oko”. Zawsze patrzę na temperaturę, ciśnienie, rodzaj medium i zalecenia producenta. Ten sam średnicowo element potrafi pracować dobrze z jednym materiałem, a zupełnie źle z innym, dlatego uniwersalne skróty myślowe zwykle kończą się poprawkami.
Przeczytaj również: Jaką rurę do pompy głębinowej wybrać, aby uniknąć problemów?
Śruby i nakrętki też muszą pasować do układu
Moment dokręcania nie jest jednym stałym numerem dla wszystkich przypadków. Zależy od średnicy śrub, klasy materiału, rodzaju uszczelki, tarcia na gwincie i smarowania. Jeśli instalacja pracuje z drganiami od pompy albo ma skoki temperatury, stabilność całego zestawu staje się ważniejsza niż sama siła dociągu. Właśnie dlatego dobry montaż zaczyna się od zgodności wszystkich części, a nie od klucza dynamometrycznego.
Kiedy zestaw jest już właściwie dobrany, liczy się sposób składania. I tu właśnie pojawia się różnica między połączeniem, które działa latami, a takim, które od początku wymaga poprawek. Przechodzę więc do montażu krok po kroku.
Jak montować, żeby połączenie było szczelne
W montażu największy błąd to próba „dociągnięcia szczelności” samą siłą. Szczelność zaczyna się wcześniej, przy przygotowaniu powierzchni, osiowaniu i ustawieniu uszczelki. To właśnie te drobiazgi robią największą różnicę.
- Oczyszczam powierzchnie z farby, rdzy, zadziorów i resztek starej uszczelki.
- Sprawdzam osiowanie rur oraz to, czy elementy nie są naprężone przez źle ustawione podpory.
- Układam uszczelkę centralnie, bez przesunięć i zagięć.
- Wkładam śruby ręcznie, żeby od razu wyczuć ewentualne problemy z gwintem.
- Dokręcam krzyżowo w kilku przejściach, zamiast zamykać jedną stronę do końca.
- Po próbie i pierwszym uruchomieniu kontroluję, czy nie pojawiło się zawilgocenie albo luz na połączeniu.
Nie polegam na jednym uniwersalnym momencie dokręcania. W praktyce musi on uwzględniać średnicę śrub, klasę materiału, rodzaj uszczelki i warunki pracy. Jeśli producent podaje własną procedurę, trzymam się jej bez kombinowania. Właśnie tu najczęściej wychodzi, czy instalacja została złożona starannie, czy tylko „na szybko” skręcona. A skoro tak łatwo o błąd, warto od razu zobaczyć, co psuje szczelność najczęściej.
Najczęstsze błędy, które kończą się przeciekiem
W praktyce większość problemów nie wynika z jednej wielkiej pomyłki, tylko z kilku drobnych zaniedbań. To dobra wiadomość, bo oznacza, że wiele awarii można przewidzieć jeszcze przed próbą ciśnieniową.
| Błąd | Co się dzieje | Jak temu zapobiegam |
|---|---|---|
| Złe osiowanie rurociągu | Pojawiają się naprężenia i nierówny docisk | Ustawiam podpory i elementy przed finalnym skręceniem |
| Stara, spłaszczona uszczelka | Spada szczelność, nawet jeśli wszystko wygląda poprawnie | Stosuję nową uszczelkę, jeśli procedura nie mówi inaczej |
| Dokręcanie jednej śruby do końca | Czoło pracuje nierówno i łatwo o skrzywienie | Dokładam moment krzyżowo, etapami |
| Niepasująca klasa lub typ przylgi | Połączenie nie uszczelnia się mimo dużej siły | Sprawdzam kompletność i zgodność całego zestawu |
| Brud lub korozja na powierzchni | Powstają drogi ucieczki medium | Czyszczę i oceniam stan powierzchni przed montażem |
Jeśli po uruchomieniu widzę wilgoć na jednym fragmencie obwodu albo ślady zacieku przy jednej śrubie, zwykle szukam problemu właśnie tutaj, a nie w samej uszczelce. To oszczędza czas, bo zamiast wymieniać przypadkowo części, od razu trafiam w przyczynę. Gdy ten etap mam opanowany, łatwiej ocenić, gdzie takie rozwiązanie naprawdę daje przewagę.
Gdzie w budynku i instalacji sprawdza się najlepiej
W budownictwie i wnętrzach najczęściej widzę takie złącza w miejscach, które i tak mają być dostępne po montażu. Chodzi o kotłownie, węzły cieplne, pompy obiegowe, filtry, wymienniki, zasobniki i armaturę odcinającą. To właśnie tam serwis ma znaczenie większe niż estetyka samego fragmentu instalacji.
W instalacjach przemysłowych zakres jest jeszcze szerszy, bo dochodzą linie technologiczne, stacje uzdatniania wody, układy przeciwpożarowe i urządzenia, które trzeba okresowo rozbierać. W domu też da się to wykorzystać rozsądnie, ale zwykle nie na każdym odcinku. Jeśli połączenie ma być schowane w ścianie i nie wymaga dostępu, często lepiej wybrać prostszy system. Jeśli ma pracować przy urządzeniu, które trzeba wymienić albo wyczyścić, rozwiązanie kołnierzowe zwykle broni się bardzo dobrze.
Właśnie dlatego patrzę na instalację nie tylko przez pryzmat samego montażu, ale też późniejszej eksploatacji. To prowadzi do ostatniego, bardzo praktycznego etapu: sprawdzenia wszystkiego przed próbą szczelności.
Co sprawdzam przed próbą szczelności
- Zgodność DN, PN i typu wykonania w całym zestawie.
- Stan powierzchni przylgowych, bez brudu, zadziorów i śladów korozji.
- Właściwe ułożenie uszczelki i komplet śrub w odpowiedniej klasie.
- Brak naprężeń od podpór, odcinków wymuszających i źle ustawionych urządzeń.
- Dokręcenie wykonane krzyżowo, zgodnie z procedurą producenta.
- Plan kontroli po pierwszym uruchomieniu lub po rozgrzaniu instalacji.
Dobrze dobrane połączenie nie robi wrażenia na zdjęciu, ale robi różnicę w eksploatacji: mniej przecieków, mniej przestojów i łatwiejszy serwis. Jeśli mam zostawić jedną praktyczną zasadę, to tę, że szczelność nie wynika z samego dokręcenia, tylko z dopasowania całego zestawu i spokojnego, precyzyjnego montażu.
