Instalacja elektryczna bezpuszkowa - czy warto? Poradnik

Bezpuszkowa instalacja elektryczna porządkuje ściany, upraszcza trasę przewodów i dobrze pasuje do nowoczesnych wnętrz, w których liczy się zarówno wygląd, jak i późniejszy serwis. Ja patrzę na ten temat przede wszystkim praktycznie: ważne są nie tylko estetyka, ale też łatwość naprawy, rozbudowy i zgodność z zasadami prowadzenia przewodów. W tym tekście pokazuję, jak ten układ działa, kiedy ma sens i gdzie najłatwiej popełnić kosztowny błąd.

Na czym polega układ bez puszek i czym różni się od klasycznego

W tradycyjnym układzie przewody spotykają się w puszkach rozgałęźnych ukrytych w ścianie lub przy suficie. W wersji bezpuszkowej połączenia trafiają do puszek pod gniazdami i łącznikami, czyli tam, gdzie dostęp do nich pozostaje prosty po zdjęciu osprzętu. To właśnie dlatego instalacja elektryczna bezpuszkowa bywa wybierana przy nowych domach i generalnych remontach: nie usuwa połączeń, tylko przenosi je w miejsce łatwiejsze do kontroli.

W praktyce każdy obwód prowadzi się czytelnie od rozdzielnicy do pierwszego punktu, a potem przelotowo do kolejnych elementów. Taki układ lepiej działa, gdy od początku wiadomo, gdzie będą gniazda, łączniki, punkty oświetleniowe i urządzenia wymagające osobnego obwodu. Ja zawsze zakładam tu jedną zasadę: im prostsza trasa, tym mniej niespodzianek po kilku latach użytkowania.

To prowadzi wprost do pytania, jak taki system wygląda na ścianie i w suficie, bo właśnie tam najczęściej rodzą się wątpliwości.

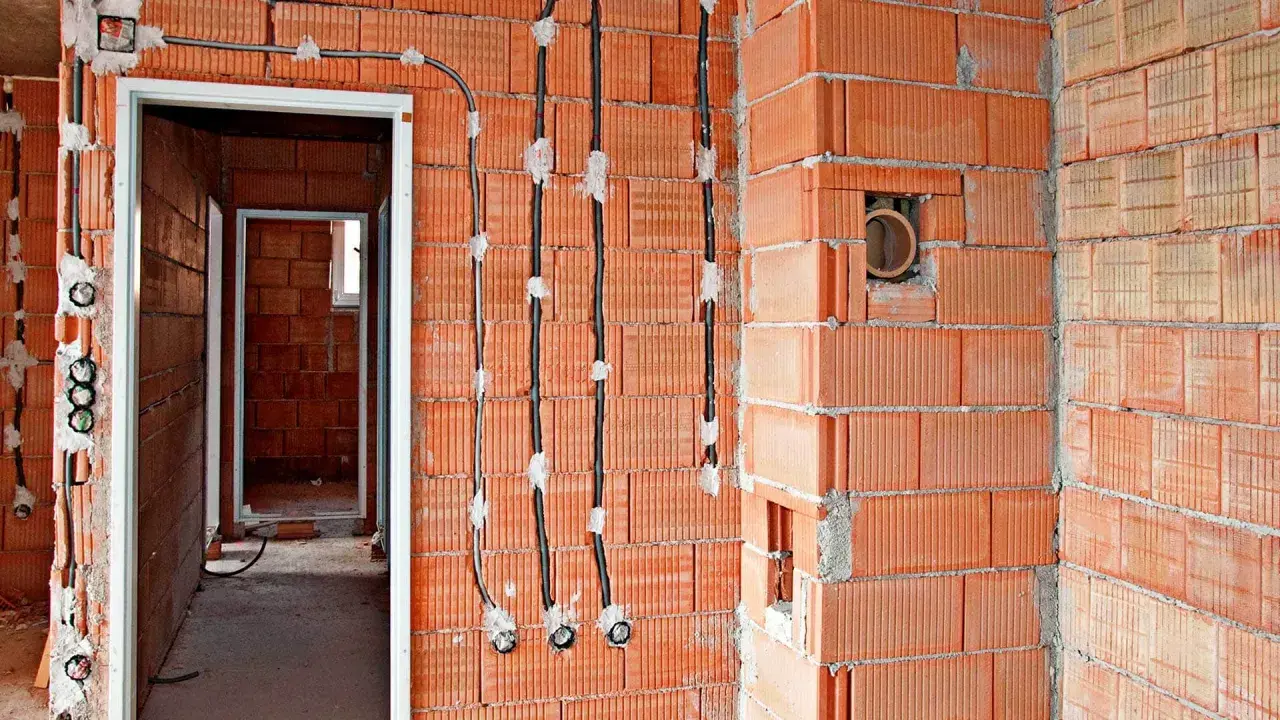

Jak wygląda prowadzenie przewodów w praktyce

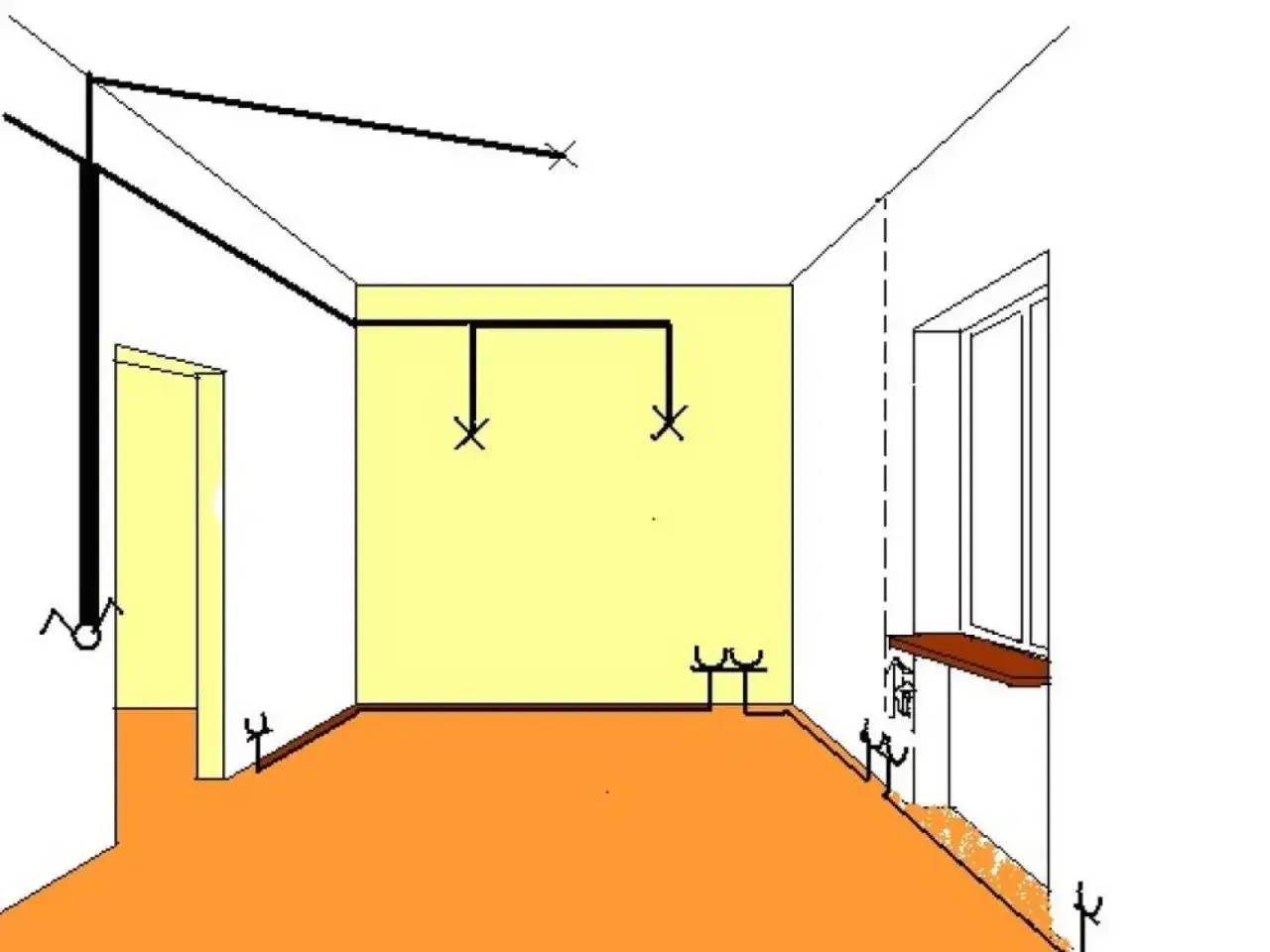

Z punktu widzenia projektu trasy muszą być przewidywalne: prowadzi się je pionowo i poziomo, bez skosów, w strefach instalacyjnych przy krawędziach ścian, sufitu i podłogi. To nie jest detal dla purystów, tylko realna ochrona przed późniejszym przewierceniem przewodu podczas montażu półek, szafek czy karniszy.

Piony i poziomy zamiast przypadkowych przejść

Ja w takich instalacjach zawsze rozdzielam dwa poziomy myślenia: trasa przewodu i punkt dostępowy. Trasa ma być logiczna, a punkt dostępowy musi pozwalać na serwis bez kucia. Peszel, czyli karbowana rura osłonowa, przydaje się tam, gdzie przewód biegnie w posadzce, pod zabudową albo w miejscu szczególnie narażonym na uszkodzenie.

Puszki pod osprzętem, a nie w ścianie „gdziekolwiek”

Ważne są też same puszki. W praktyce stosuje się zwykle puszki 60 mm, a w punktach bardziej rozbudowanych - 80 mm, bo tam trzeba zmieścić więcej przewodów, złączek i rezerwy na przyszłość. Przy gniazdach podwójnych, łącznikach schodowych albo osprzęcie z dodatkowymi modułami głębokość puszki zaczyna mieć znaczenie większe niż się wydaje na etapie projektu.

Co powinno zostać w ścianie, a co nie

W dobrym projekcie przewody prowadzi się tak, by po wykonaniu prac dało się je zidentyfikować bez zgadywania. Zostawiamy więc tylko te elementy, które są potrzebne do normalnego użytkowania, a nie miejsca łączeń „na stałe ukryte na zawsze”. To ważne także z punktu widzenia przepisów i serwisu: instalacja ma dać się utrzymać, sprawdzić i w razie potrzeby wymienić bez niepotrzebnego niszczenia wykończenia.

Skoro wiadomo już, jak to wygląda technicznie, łatwiej ocenić, co zyskujemy na co dzień, a co pozostaje tylko hasłem marketingowym.

Co daje taki układ na co dzień

Największą przewagą nie jest sam brak widocznych dekielków, tylko porządek, jaki ten system wymusza. Dobrze zrobiony układ bez puszek zwykle daje kilka bardzo konkretnych efektów.

• Lepszą estetykę - ściany są czystsze wizualnie, a układ osprzętu wygląda spójniej z minimalistycznymi wnętrzami.
• Łatwiejszą diagnostykę - jeśli coś się dzieje, szybciej dochodzi się do punktu, w którym trzeba szukać usterki.
• Mniej ukrytych połączeń - to po prostu mniej miejsc, które po latach trzeba odkuwać „na ślepo”.
• Lepsze dopasowanie do aranżacji - łatwiej rozplanować gniazda, łączniki, sterowanie roletami czy elementy smart home.
• Większą przewidywalność remontową - kiedy trasy są prowadzone konsekwentnie, późniejsze wiercenie staje się bezpieczniejsze.

Nie ma jednak sensu udawać, że to rozwiązanie jest bezwarunkowo lepsze od tradycyjnego. Właśnie dlatego zawsze sprawdzam, w jakim budynku i przy jakim zakresie prac ma ono sens, a kiedy lepiej go nie forsować.

Kiedy ten system ma sens, a kiedy lepiej go nie forsować

Najprościej mówiąc: im więcej masz wpływu na projekt od początku, tym lepiej bezpuszkowy układ się broni. W gotowym mieszkaniu, gdzie chcesz tylko „coś poprawić”, zysk estetyczny często nie rekompensuje zakresu kucia, przeróbek i kosztów wykończenia. Poniżej rozpisuję to tak, jak sam oceniam podobne inwestycje.

Jeśli mam wybrać jedno zdanie, którym kieruję się przy ocenie takiego rozwiązania, brzmi ono tak: bez puszek wygrywa wtedy, gdy projekt jest mocny, a nie wtedy, gdy ktoś chce po prostu ukryć tradycyjną instalację pod gładzią. To właśnie prowadzi do najczęstszych błędów, które potrafią zepsuć nawet dobry pomysł.

Najczęstsze błędy, które psują efekt

Najwięcej problemów widzę nie w samej idei, tylko w wykonaniu. Poniżej są potknięcia, które najczęściej odbijają się na komforcie użytkowania albo na późniejszym serwisie.

• Prowadzenie przewodów po skosie - później nikt nie wie, gdzie naprawdę przebiega trasa, a każde wiercenie staje się ruletką.
• Za płytkie puszki - przy większej liczbie przewodów, łączników i złączek robi się zbyt ciasno, a to utrudnia montaż i serwis.
• Zbyt mała liczba obwodów - łączenie wszystkiego w jeden obwód wygląda „prosto” tylko na papierze, bo później komplikuje naprawy i obciążenie instalacji.
• Brak rezerwy przewodów - jeśli nie zostawisz zapasu, każda późniejsza zmiana osprzętu będzie niepotrzebnie trudna.
• Brak dokumentacji zdjęciowej - bez zdjęć przed zamknięciem ścian nawet dobra instalacja po kilku latach zamienia się w zgadywankę.
• Ignorowanie miejsca na osprzęt specjalny - łączniki schodowe, sterowniki rolet czy moduły smart wymagają więcej miejsca niż zwykły włącznik.

Jeśli mam wskazać jeden błąd, który najczęściej wraca w praktyce, to jest nim oszczędzanie na planowaniu. Na końcu i tak płaci się za bruzdy, poprawki oraz czas elektryka, więc lepiej dopiąć temat na etapie rysunku niż na etapie szpachli. Z tego wynika już proste pytanie: jak sensownie policzyć budżet i nie przepalić pieniędzy na detalach, które nie wnoszą wartości?

Jak zaplanować budżet i zakres prac

Nie wyceniam takiej instalacji od metra ściany, tylko od liczby punktów, długości tras i stopnia komplikacji. Najbardziej koszt rośnie tam, gdzie pojawiają się liczne łączniki, wielokrotne gniazda, osprzęt smart i konieczność zostawienia miejsca na przyszłą rozbudowę.

Co najbardziej podnosi koszt

• Liczba punktów - im więcej gniazd, łączników i wypustów, tym więcej osprzętu, przewodów i roboczogodzin.
• Głębokość puszek - 60 mm wystarcza w prostych miejscach, ale przy bardziej rozbudowanych punktach często trzeba iść w 80 mm.
• Długość i złożoność tras - im bardziej rozbudowany układ pomieszczeń, tym więcej czasu zajmuje prowadzenie przewodów w logicznych strefach.
• Rozdzielnica i zabezpieczenia - osobne obwody i porządne zabezpieczenia podnoszą jakość, ale też wpływają na finalny koszt.
• Przyszła rezerwa - jeśli planujesz automatykę, rolety, klimatyzację albo dodatkowe oświetlenie, warto zostawić miejsce na rozwój już teraz.

Przeczytaj również: Licznik przedpłatowy - Jak doładować i nie stracić prądu?

Na czym nie oszczędzałbym

• Na projekcie - dobry plan rozmieszczenia punktów zwraca się szybciej niż pozorna oszczędność na robociźnie.
• Na głębokości puszek - zbyt płytkie miejsca montażowe bardzo szybko mszczą się przy osprzęcie wielofunkcyjnym.
• Na opisie obwodów - czytelne oznaczenia w rozdzielnicy i dokumentacja powykonawcza ułatwiają każdy przyszły serwis.
• Na zdjęciach przed zakryciem ścian - to drobny koszt, a później oszczędza wiele godzin szukania tras.

Jeżeli już na etapie projektu wiem, że w przyszłości dojdą rolety, klimatyzacja albo ładowarka samochodowa, od razu planuję rezerwę w rozdzielnicy i dodatkowe peszle. To taniej niż późniejsze przeróbki po wykończeniu wnętrz.

Co sprawdzić przed zleceniem prac, żeby układ miał sens

Przed podpisaniem zlecenia sprawdzam kilka rzeczy bez dyskusji. To nie jest lista „na wszelki wypadek”, tylko zestaw elementów, które decydują o tym, czy instalacja będzie wygodna przez lata, czy tylko dobrze wygląda w dniu odbioru.

• Plan funkcjonalny pomieszczeń - najpierw meble, sprzęty i strefy użytkowania, dopiero potem punkty elektryczne.
• Układ obwodów - osobno oświetlenie, osobno gniazda ogólne, osobno strefy o większym obciążeniu.
• Głębokość puszek - warto od razu ustalić, gdzie wystarczą 60 mm, a gdzie lepiej przewidzieć 80 mm.
• Opis trasy przewodów - piony i poziomy muszą być czytelne, bo to później chroni przed przypadkowym przewierceniem.
• Zdjęcia przed zakryciem ścian - to najtańsza forma dokumentacji i bardzo pomaga przy przyszłych przeróbkach.
• Pomiary odbiorcze - czyli sprawdzenie, czy instalacja działa poprawnie, bezpiecznie i zgodnie z założeniami projektu.

Jeśli wykonawca umie pokazać te elementy jeszcze przed tynkami, zwykle jestem spokojny o efekt końcowy. Jeśli unika konkretów, lepiej zatrzymać się na etapie projektu niż później kuć ściany i poprawiać coś, co od początku było źle rozpisane.
