Najważniejsze rzeczy o śrubach z łbem walcowym
- Śruba z gniazdem sześciokątnym to kompaktowy łącznik do połączeń, w których liczą się siła docisku i wygoda montażu od góry.
- W handlu wciąż funkcjonuje nazwa DIN 912, ale normą odniesienia jest dziś ISO 4762.
- Najczęściej spotkasz wersje stalowe 8.8, 10.9, 12.9 oraz nierdzewne A2 i A4.
- Przy doborze kluczowe są średnica gwintu, długość, klasa wytrzymałości, materiał i odporność na korozję.
- Najwięcej problemów powodują zły klucz, źle dobrana długość i użycie niewłaściwego materiału w wilgotnym środowisku.
Jak rozumieć tę normę i gdzie ma sens w budownictwie

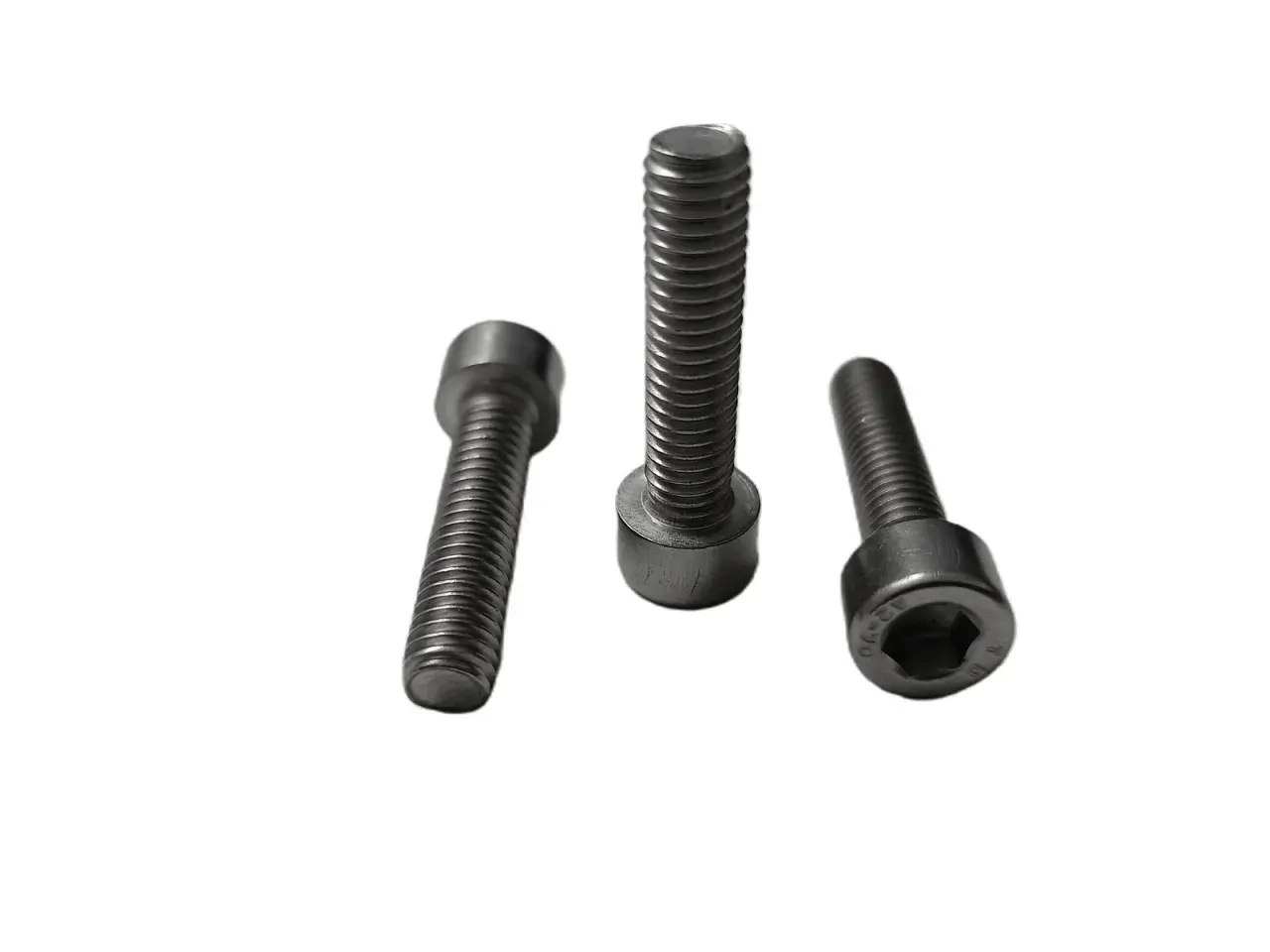

ISO 4762 opisuje śruby z cylindrycznym łbem i wewnętrznym gniazdem sześciokątnym, czyli to, co potocznie nazywa się śrubą imbusową. W praktyce jest to łącznik do zadań, w których trzeba połączyć dobrą siłę docisku z niewielką średnicą łba i wygodą dokręcania od góry. To właśnie dlatego tak często trafia do konstrukcji stalowych, uchwytów, wsporników, systemów montażowych, mebli technicznych i osprzętu instalacyjnego.
Ja patrzę na ten typ śruby przede wszystkim przez pryzmat miejsca, jakie daje w projekcie. Tam, gdzie zwykły łeb sześciokątny byłby za duży, a łeb stożkowy wymagałby pogłębienia, śruba z gniazdem sześciokątnym często wypada najlepiej. Nie jest to jednak łącznik uniwersalny. Jeśli połączenie ma być całkowicie ukryte w płaszczyźnie materiału, lepsza będzie śruba stożkowa. Jeśli liczy się szybki montaż kluczem płaskim albo połączenie ma pracować w mocno zabrudzonym miejscu, klasyczny łeb sześciokątny bywa po prostu wygodniejszy.
Warto też pamiętać, że ten standard obejmuje szeroki zakres średnic, od M1,6 do M64, ale w budownictwie i pracach montażowych najczęściej obraca się wokół średnic średnich i większych. To prowadzi wprost do pytania, jak czytać wymiary, żeby nie kupić elementu „prawie pasującego”, tylko dokładnie takiego, jak trzeba.
Jak czytać wymiary i oznaczenia bez pomyłki
Ja zaczynam od czterech rzeczy: średnicy gwintu, długości pod łbem, klasy wytrzymałości i materiału. Dopiero potem sprawdzam, czy do główki wejdzie odpowiedni klucz i czy połączenie ma miejsce na narzędzie. Skok gwintu to odległość między zwojami, a w praktyce mówi o tym, jak „gęsty” jest gwint i jak zachowa się połączenie przy dokręcaniu.
| Oznaczenie | Co oznacza | Praktyczny sens |
|---|---|---|
| M8x30 | Gwint M8, długość 30 mm | Typowy wybór do stalowych konsol, uchwytów i lekkich konstrukcji montażowych. |
| 10.9 | Klasa wytrzymałości | Wyższa odporność niż 8.8, ale połączenie wymaga staranniejszego dokręcania. |
| A4 | Stal nierdzewna | Lepsza odporność na korozję w wilgoci, na zewnątrz i w trudniejszym środowisku. |
Najczęstsza pułapka jest banalna: ktoś dobiera śrubę po samym gwincie, a potem okazuje się, że główka koliduje z elementem obok albo klucz nie ma pełnego kontaktu z gniazdem. W ciasnych miejscach znaczenie mają nie tylko średnica i długość, ale też głębokość gniazda oraz to, czy da się podejść narzędziem prosto, bez przekosu. Dlatego przy seryjnym zakupie zawsze sprawdzam cały zapis, a nie tylko „M10”.
| Gwint | Skok P | Klucz imbusowy s | Typowe zastosowanie |
|---|---|---|---|
| M4 | 0,7 | 3 mm | Lżejszy osprzęt, uchwyty, drobne montaże. |
| M5 | 0,8 | 4 mm | Małe profile, elementy wyposażenia, osłony. |
| M6 | 1,0 | 5 mm | Jeden z najczęstszych rozmiarów w montażu technicznym. |
| M8 | 1,25 | 6 mm | Wsporniki, uchwyty, meble metalowe, drobne konstrukcje stalowe. |
| M10 | 1,5 | 8 mm | Połączenia o wyraźnie większym obciążeniu. |
| M12 | 1,75 | 10 mm | Stalowe łączniki i mocniejsze zamocowania. |
| M16 | 2,0 | 14 mm | Cięższe połączenia w konstrukcjach i osprzęcie technicznym. |
| M20 | 2,5 | 17 mm | Wyższe obciążenia i większe pakiety elementów. |
| M24 | 3,0 | 19 mm | Duże elementy i połączenia wymagające solidnego docisku. |
To, co w katalogu wygląda na drobiazg, w realnym montażu często decyduje o powodzeniu całej pracy. Gdy już wiem, jaki rozmiar wchodzi w grę, przechodzę do materiału, bo właśnie on najczęściej przesądza o trwałości połączenia.
Jaki materiał i klasa wytrzymałości sprawdzą się na budowie
Klasa wytrzymałości mówi w skrócie, jak dużo obciążenia śruba zniesie i jak dobrze zniesie dokręcanie. W praktyce najczęściej spotkasz stalowe wersje 8.8, 10.9 i 12.9 oraz stal nierdzewną A2 i A4. To nie są wymienne oznaczenia, bo opisują różne rzeczy: klasy 8.8, 10.9 i 12.9 odnoszą się do wytrzymałości stali, a A2 i A4 do odporności korozyjnej materiału nierdzewnego.
| Wariant | Kiedy wybieram | Na co uważam |
|---|---|---|
| 8.8 | Uniwersalne połączenia stalowe, wsporniki, uchwyty, standardowy montaż. | Dobry kompromis ceny i wytrzymałości, ale nie jest to wybór „do wszystkiego”. |
| 10.9 | Gdy potrzebny jest większy docisk albo wyższe obciążenie. | Wymaga lepszej kontroli momentu dokręcania i sensownego narzędzia. |
| 12.9 | Gdy liczy się bardzo wysoka wytrzymałość i kompaktowy wymiar połączenia. | Mniej wybacza błędy montażowe i nie lubi przypadkowego przeciążania. |
| A2 | Wnętrza, wilgotne pomieszczenia, łagodne warunki zewnętrzne. | Odporność na korozję jest dobra, ale trzeba uważać na zacieranie gwintu. |
| A4 | Zewnętrze, środowisko wilgotne, kontakt z chlorkami i solą. | Lepszy wybór tam, gdzie zwykła stal zardzewieje zbyt szybko. |
Jeśli miałbym dać jedną praktyczną wskazówkę, brzmiałaby tak: nie wybieraj materiału tylko po cenie. W suchym wnętrzu stal ocynkowana często wystarczy, ale na zewnątrz albo w pomieszczeniu o podwyższonej wilgotności lepiej od razu przewidzieć środowisko pracy. Przy stali nierdzewnej pamiętam jeszcze o możliwości zacierania gwintu, zwłaszcza gdy dokręcanie odbywa się „na sucho” i bez właściwego przygotowania połączenia. Z tego wynika następne pytanie: kiedy ten typ łącznika naprawdę wygrywa, a kiedy lepiej wybrać inny?
Kiedy wybrać inny łącznik
W budownictwie i montażu nie ma jednego najlepszego łącznika. Ja traktuję śrubę z gniazdem sześciokątnym jako rozwiązanie bardzo mocne, ale wyspecjalizowane. Sprawdza się tam, gdzie potrzebny jest dobry docisk, mała główka i wygoda pracy kluczem od góry. Jeśli jednak priorytetem jest szybkie skręcanie na placu budowy, lepsza bywa zwykła śruba sześciokątna.
| Typ łącznika | Kiedy lepszy | Minus |
|---|---|---|
| Śruba z łbem walcowym i gniazdem sześciokątnym | Gdy jest mało miejsca na łeb, a trzeba uzyskać solidny docisk i estetyczny wygląd. | Wymaga dobrego dostępu od góry i właściwego klucza. |
| Śruba z łbem sześciokątnym | Gdy liczy się szybki montaż, prosty serwis i większa tolerancja na zabrudzenia. | Zajmuje więcej miejsca i bywa mniej wygodna w kompaktowych zabudowach. |
| Śruba stożkowa | Gdy łeb ma licować z powierzchnią i nie może wystawać. | Wymaga pogłębienia i odpowiedniego przygotowania materiału. |
| Śruba niskoprofilowa | Gdy jest bardzo mało miejsca w pionie. | Mniejszy zapas wytrzymałości i zwykle trudniejsze dokręcanie. |
W praktyce widać to dobrze przy elementach wnętrzarskich i technicznych: przy uchwytach, osłonach, konsolach, zabudowach i lekkich konstrukcjach stalowych ten typ śruby często daje najlepszy kompromis między wyglądem a siłą połączenia. Ale nawet najlepszy łącznik można zepsuć na etapie montażu, więc warto przejść do najczęstszych błędów.
Jak montować, żeby połączenie działało długo
Ja przy montażu zaczynam od prostych rzeczy, które oszczędzają najwięcej problemów. Najpierw dobieram właściwy klucz, potem sprawdzam czystość gniazda, a dopiero później dokręcam połączenie. To brzmi banalnie, ale właśnie na tych etapach najczęściej pojawiają się usterki.
- Dobierz klucz o dokładnym rozmiarze i nie pracuj zużytym imbusem.
- Oczyść gniazdo z farby, opiłków i pyłu, bo zabrudzenie szybko niszczy krawędzie.
- Sprawdź długość śruby i głębokość otworu, żeby gwint nie dobił do dna.
- W miękkich materiałach stosuj podkładkę lub odpowiednią wkładkę wzmacniającą.
- Dokręcaj zgodnie z dokumentacją, a nie „na siłę”, bo zbyt duży moment nie poprawia połączenia.
- W stali nierdzewnej rozważ środek przeciwzatarciowy, jeśli producent to dopuszcza.
Najczęstsze błędy są bardzo powtarzalne: za mały klucz, zbyt krótka śruba, zbyt długa śruba w otworze ślepym, brak ochrony antykorozyjnej i mieszanie materiałów bez myślenia o korozji galwanicznej. Jeśli połączenie pracuje na zewnątrz, sama „mocna śruba” nie rozwiązuje wszystkiego. Trzeba jeszcze zadbać o spójność całego układu: materiału, powłoki, podkładki i otoczenia. Z tego wprost wynika ostatni praktyczny punkt, czyli sposób opisywania zamówienia.
Co dopisać do zamówienia, żeby nie dostać nie tego elementu
Gdy zamawiam takie śruby do konkretnej realizacji, zawsze wpisuję więcej niż sam rozmiar. To ogranicza pomyłki między producentami i skraca czas doboru na magazynie. W 2026 najbezpieczniej jest opierać opis o aktualny standard i doprecyzować wszystko, co ma wpływ na pracę połączenia.
- Standard: ISO 4762, a w nawiasie można dopisać nazwę handlową używaną przez dostawców.
- Rozmiar: średnica i długość, na przykład M8x30.
- Skok gwintu, jeśli nie jest to zwykły gwint metryczny o skoku normalnym.
- Materiał i klasa: 8.8, 10.9, 12.9, A2 albo A4.
- Powłoka: ocynk, czernienie, stal nierdzewna lub inna ochrona antykorozyjna.
- Warunki pracy: wnętrze suche, wnętrze wilgotne, zewnętrze, kontakt z wodą, solą albo chemią.
Jeżeli mam wybrać jedną zasadę na koniec, to jest ona prosta: najpierw środowisko pracy, potem materiał, dopiero później dokładny rozmiar. Tak dobrany łącznik z łbem walcowym daje kompaktowe, wygodne w serwisie połączenie, które nie przeszkadza w montażu i nie rozczarowuje po pierwszym sezonie użytkowania.
