Wyłącznik krańcowy, często nazywany krańcówką, to niewielki element, który decyduje o tym, czy ruch mechanizmu kończy się we właściwym miejscu. W praktyce zabezpiecza bramy, rolety, napędy liniowe i inne instalacje przed dobijaniem do końca zakresu, przeciążeniem i awarią. Poniżej wyjaśniam, jak działa, gdzie ma sens, jak go dobrać i jak podejść do podłączenia bez typowych błędów.
Najważniejsze fakty o wyłączniku krańcowym w instalacjach domowych
- Jego zadaniem jest wykrycie skrajnego położenia albo obecności elementu ruchomego i przekazanie sygnału do sterownika lub silnika.
- W domowych instalacjach najczęściej spotkasz go w bramach, roletach, markizach, napędach liniowych i klapach technicznych.
- Przy doborze liczą się przede wszystkim typ styku, klasa szczelności, sposób uruchamiania i warunki pracy.
- W układach bezpieczeństwa zwykle lepiej sprawdza się styk NC z wymuszonym otwarciem niż zwykłe rozwiązanie sygnałowe.
- Ceny prostych modeli zaczynają się zwykle od kilkudziesięciu złotych, a solidniejsze wersje do automatyki kosztują wyraźnie więcej.
- Najwięcej problemów po montażu wynika nie z samego elementu, tylko z błędnej regulacji, złego IP albo pomylenia NO z NC.
Jak działa wyłącznik krańcowy i dlaczego jest tak skuteczny
Najprościej patrzę na niego jak na bardzo prosty komunikat dla automatyki: ruch doszedł do granicy, więc trzeba zmienić stan obwodu. Mechaniczna wersja reaguje na nacisk dźwigni, rolki albo trzpienia, a bezkontaktowa na magnes, metalowy element lub wiązkę światła. Sam sygnał jest banalny, ale jego skutki są ważne, bo sterownik dostaje jasną informację, kiedy zatrzymać napęd, uruchomić kolejną fazę albo odciąć zasilanie.
W praktyce liczy się też logika styków. NO oznacza styk normalnie otwarty, a NC normalnie zamknięty. W zastosowaniach bezpieczeństwa preferuję rozwiązania z NC i wymuszonym otwarciem, bo przy poprawnym doborze styk otwiera się mechanicznie nawet wtedy, gdy pojawi się zużycie albo zanieczyszczenie. To nie jest detal dla elektroników z zamiłowania, tylko realna różnica między wygodą a pewnym zatrzymaniem ruchu.
W automatyce domowej i budynkowej wyłącznik krańcowy działa zwykle razem z silnikiem, przekaźnikiem lub sterownikiem. To on pilnuje, żeby brama nie wyjechała poza tor, a roleta nie nawinęła się zbyt mocno. Z tego miejsca łatwo przejść do pytania, gdzie taki element naprawdę spotyka się na co dzień.
Gdzie najczęściej spotyka się ten element w domu i na budowie
W instalacjach budowlanych ten sam mechanizm może pełnić bardzo różne role. Poniżej zestawiam najczęstsze zastosowania, bo właśnie one najlepiej pokazują, po co taki element w ogóle się montuje.
| Zastosowanie | Co wykrywa | Po co jest potrzebny |
|---|---|---|
| Brama garażowa lub przesuwna | Koniec otwarcia i zamknięcia | Chroni napęd, ustawia powtarzalną pozycję i ogranicza przeciążenia |
| Roleta zewnętrzna lub markiza | Górny i dolny punkt ruchu | Zapobiega nadmiernemu zwijaniu, zerwaniu pasa i dobijaniu mechanizmu |
| Napęd liniowy, siłownik, popychacz | Skrajny wysuw lub wsuw | Pomaga zachować ten sam zakres pracy przy każdym cyklu |
| Drzwi techniczne i klapy rewizyjne | Stan zamknięcia albo otwarcia | Daje sygnał do automatyki, alarmu lub blokady uruchomienia |
| Urządzenia podnoszące i transportowe | Punkt końcowy ruchu | Ogranicza ryzyko uszkodzeń mechanicznych i błędów operatora |
W domu najczęściej chodzi o komfort i ochronę napędu, ale na budowie lub w obiekcie technicznym ten sam element bywa częścią układu bezpieczeństwa. Ja właśnie dlatego traktuję go nie jako „dodatek”, tylko jako mały, ale krytyczny punkt całej instalacji. To prowadzi do wyboru odpowiedniego typu, bo nie każdy model sprawdzi się w tych samych warunkach.
Jak dobrać model do bramy, rolety albo napędu
Dobór zaczynam od środowiska pracy, a dopiero potem patrzę na parametry elektryczne. Inny model sprawdzi się przy rolecie na elewacji, inny w wilgotnej studzience, a jeszcze inny w napędzie, który wykonuje dziesiątki cykli dziennie. Zbyt często widzę zakupy robione „pod nazwę”, a nie pod realne warunki i potem zaczynają się reklamacje oraz przeróbki.
Na jakie parametry patrzę najpierw
| Parametr | Co oznacza w praktyce | Na co zwrócić uwagę |
|---|---|---|
| NO / NC | Decyduje, czy styk jest normalnie otwarty, czy zamknięty | Do bezpieczeństwa częściej wybiera się NC, do prostego sygnału bywa używane NO |
| Klasa szczelności IP | Określa odporność na pył i wodę | Na zewnątrz zwykle celuję co najmniej w IP65, a w trudniejszych warunkach w IP67 |
| Napięcie i prąd styków | Mówią, z jakim obciążeniem kontakt może pracować | Trzeba dopasować je do sterownika, przekaźnika albo obwodu napędu |

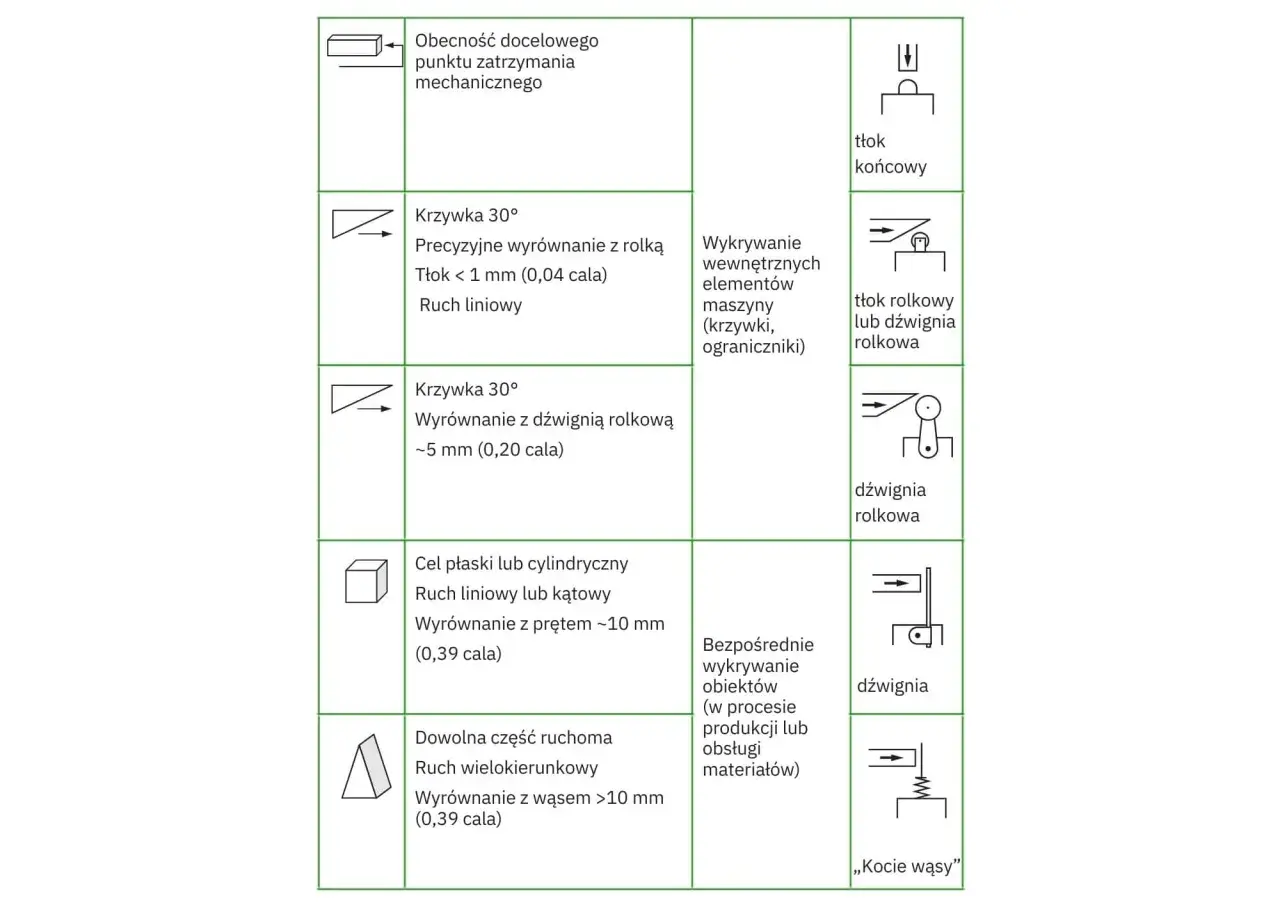

| Sposób uruchamiania | Dźwignia, rolka, trzpień, magnes lub czujnik bezkontaktowy | Ważne jest, jak dokładnie porusza się element i ile ma luzu |
| Zakres temperatur | Pokazuje, czy urządzenie zadziała w mrozie, upale i przy dużych wahaniach | Na zewnątrz i w nieogrzewanych pomieszczeniach to parametr, którego nie ignoruję |
| Montaż i prowadzenie przewodu | Wpływa na trwałość połączenia i szczelność | Przepust, dławnica i miejsce mocowania są równie ważne jak sam czujnik |
Przeczytaj również: Ile prądu zużywa wentylator łazienkowy? Oszczędzaj na rachunkach
Mechaniczny czy bezdotykowy
| Typ | Zalety | Ograniczenia | Kiedy ma sens |
|---|---|---|---|
| Mechaniczny | Tani, prosty, łatwy do zrozumienia i wymiany | Zużywa się, wymaga dobrego ustawienia i znosi kontakt z ruchem | Do prostych bram, rolet i napędów w warunkach umiarkowanych |
| Magnetyczny | Pracuje bez tarcia, dobrze znosi kurz i wilgoć | Wymaga prawidłowego ustawienia magnesu i czujnika | Gdy zależy Ci na mniejszym zużyciu i stabilnym działaniu |
| Indukcyjny | Wytrzymały, odporny na zabrudzenia, dobry do metalu | Działa tylko z metalowym celem i bywa droższy | W miejscach z większą liczbą cykli i solidnym elementem metalowym |
| Optyczny | Bardzo precyzyjny, bezdotykowy, szybki | Nie lubi kurzu, pary i brudu na torze pracy | Gdy środowisko jest czyste, a liczy się dokładność pozycjonowania |
Jeśli instalacja jest osłonięta i pracuje sporadycznie, mechanika zwykle wystarczy. Gdy pojawia się kurz, wilgoć, wibracje albo duża liczba cykli, przewagę zyskują rozwiązania bezkontaktowe. Po takim wyborze pozostaje już tylko poprawne podłączenie, a tu błędy potrafią kosztować najwięcej czasu.
Jak podłączyć wyłącznik krańcowy bezpiecznie i bez zgadywania
Najpierw odłączam zasilanie i sprawdzam, czy mam do czynienia z niskim napięciem sterującym, czy z obwodem, który pracuje bezpośrednio na 230 V. W domowych napędach bardzo często krańcówka jest częścią silnika albo sterownika, więc nie podłącza się jej „na oko” do przewodów zasilających. Tu schemat producenta jest ważniejszy niż uniwersalna porada z internetu.
- Odczytaj oznaczenia zacisków i ustal, które styki są wspólne, NO i NC.
- Wybierz logikę pracy: NC tam, gdzie ważne jest pewne zatrzymanie, NO tam, gdzie chodzi o prosty sygnał informacyjny.
- Poprowadź przewód tak, by nie ocierał o ruchome elementy i zastosuj właściwy przepust albo dławnicę.
- Ustaw pozycję uruchamiania z niewielkim zapasem, zanim mechanizm dojedzie do końca zakresu.
- Sprawdź, czy dźwignia, rolka lub magnes nie pracują na granicy skoku, bo to skraca żywotność całego układu.
- Wykonaj kilka pełnych cykli i obserwuj, czy zatrzymanie następuje w tym samym punkcie za każdym razem.
Po montażu zwracam jeszcze uwagę na jedną rzecz: przyłącza muszą być stabilne, a obudowa szczelna. Jeżeli producent przewidział konkretny sposób mocowania albo orientację pracy, nie warto tego upraszczać. Najwięcej problemów zaczyna się właśnie tam, gdzie ktoś uznał, że „jakoś to będzie”, a potem pojawia się losowe zatrzymywanie albo brak reakcji.
Jakie błędy wychodzą najczęściej po montażu
W praktyce usterka nie musi oznaczać wadliwego elementu. Często winny jest montaż, regulacja albo niedopasowanie modelu do warunków. Ja zwykle diagnozuję to od objawu, bo po objawie najłatwiej odróżnić problem mechaniczny od elektrycznego.
| Objaw | Najczęstsza przyczyna | Co zrobić |
|---|---|---|
| Napęd dojeżdża za daleko | Punkt zadziałania ustawiony zbyt późno albo luźny uchwyt | Skoryguj pozycję i sprawdź stabilność mocowania |
| Napęd zatrzymuje się za wcześnie | Zbyt mały skok, zły typ dźwigni albo niewłaściwa geometria montażu | Zmodyfikuj ustawienie i porównaj je z zakresem pracy mechanizmu |
| Losowe zatrzymania | Drgania, słaby kontakt, wilgoć lub brud | Sprawdź szczelność, prowadzenie przewodu i stan styków |
| Brak reakcji | Pomylenie NO z NC, przerwany przewód albo zły zacisk w sterowniku | Wróć do schematu i zweryfikuj ciągłość połączeń |
| Szybkie zużycie i hałas | Zbyt częste cykle dla wersji mechanicznej | Rozważ czujnik bezdotykowy albo lepiej dobrany model przemysłowy |
| Problemy po deszczu lub zimą | Nieszczelny przepust, lód, za niski stopień ochrony | Popraw uszczelnienie i sprawdź, czy obudowa pasuje do środowiska pracy |
Najwięcej usterek, które widzę, nie wynika z samego elementu, tylko z tego, że ktoś dobrał go pod zbyt idealne warunki. Jeśli układ ma pracować na zewnątrz, przy wibracjach albo w strefie brudnej, trzeba uwzględnić to już na etapie zakupu. I właśnie wtedy pojawia się pytanie o koszt oraz sens dopłaty do lepszego rozwiązania.
Ile to kosztuje i kiedy lepiej postawić na czujnik bezdotykowy
W 2026 roku prosty uniwersalny model kupisz zwykle za około 25-40 zł, solidniejszy element do bramy lub rolety za 80-200 zł, a wersje przemysłowe, szczelne albo bezpieczeństwa potrafią kosztować 200-300 zł i więcej. Różnica nie wynika wyłącznie z marki, tylko z trwałości styków, klasy szczelności, jakości obudowy i odporności na warunki pracy.
Jeżeli ruch jest rzadki, a środowisko czyste, mechaniczny wyłącznik krańcowy nadal ma dużo sensu. Jeśli jednak mechanizm pracuje często, jest narażony na kurz, wilgoć, drgania albo dość agresywne użytkowanie, lepiej dopłacić do wersji bezkontaktowej. Taka dopłata zwykle zwraca się spokojem, mniejszą liczbą regulacji i rzadszą wymianą.
Ja trzymam prostą zasadę: im bardziej awaria zatrzymuje codzienne działanie domu albo budynku, tym mocniej opłaca się wybrać rozwiązanie odporniejsze niż najtańsze możliwe. To prowadzi już do ostatniego, praktycznego sprawdzenia przed zakupem.
Co sprawdzić przed zakupem do domowej instalacji
- Czy napęd wymaga styku NO, NC czy obu jednocześnie.
- Czy instalacja pracuje w suchym wnętrzu, czy na zewnątrz i wymaga wyższej szczelności.
- Czy punkt zadziałania da się ustawić z zapasem, a nie tylko „na styk”.
- Czy liczba cykli w ciągu dnia nie jest zbyt duża jak na mechaniczny model.
- Czy producent podaje schemat podłączenia, a nie tylko handlową nazwę produktu.
- Czy przewód, dławnica i sposób mocowania pasują do miejsca montażu.
Jeśli mam doradzić jedną rzecz, to tę: nie wybieraj wyłącznika tylko po opisie „do bramy” albo „do rolety”. Najpierw sprawdź warunki pracy, potem logikę styków, a dopiero na końcu cenę. Dobrze dobrany element pracuje latami, a źle dobrany zaczyna przeszkadzać już po kilku tygodniach.
