W instalacji wodnej jeden detal potrafi zdecydować o bezpieczeństwie wody, poprawnym wskazaniu licznika i bezproblemowym odbiorze instalacji. W tym tekście wyjaśniam, gdzie naprawdę montuje się zawór przy wodomierzu, dlaczego taki układ ma sens i jakie błędy pojawiają się najczęściej na budowie lub podczas modernizacji domu. Spór o to, czy zawór zwrotny przed czy za wodomierzem, zwykle wynika z mieszania kierunku przepływu z rzeczywistym miejscem wpięcia w zestaw wodomierzowy.
Najważniejsze informacje o montażu zaworu przy wodomierzu
- Standardowo zawór antyskażeniowy montuje się za wodomierzem głównym, od strony instalacji wewnętrznej.
- Jego zadaniem jest zatrzymanie przepływu zwrotnego i ograniczenie ryzyka wtórnego zanieczyszczenia wody.
- Nie każdy zwykły zawór zwrotny zastępuje zabezpieczenie wymagane w zestawie wodomierzowym.
- Poprawny układ musi zapewniać dostęp do odczytu, plomb, serwisu i ewentualnej wymiany elementów.
- W instalacjach nietypowych o szczegółach decydują także warunki przyłączenia i wytyczne lokalnego przedsiębiorstwa wodociągowego.
Jaka jest prawidłowa odpowiedź
Jeżeli mówimy o głównym zestawie wodomierzowym w domu lub budynku, zawór antyskażeniowy powinien znaleźć się za wodomierzem, po stronie instalacji. W praktyce oznacza to układ: zawór odcinający, wodomierz główny, a potem zabezpieczenie przed przepływem zwrotnym. To właśnie ta kolejność pozwala chronić wodę w budynku i jednocześnie nie zakłócać pracy licznika.
W codziennym języku można spotkać skróty myślowe, które wprowadzają zamieszanie, bo ktoś patrzy na schemat od strony sieci, a ktoś inny od strony pierwszego punktu poboru. Ja zawsze rozdzielam te dwa porządki, bo wtedy od razu widać, że dla zestawu wodomierzowego liczy się strona instalacji, a nie potoczne „przed” czy „za” zapisane bez kontekstu. Kiedy ten punkt jest jasny, łatwiej zrozumieć, dlaczego przepisy i praktyka idą właśnie w tę stronę.
Dlaczego ten zawór powinien stać po stronie instalacji
Najważniejszy powód jest prosty: chodzi o ochronę przed przepływem zwrotnym, czyli sytuacją, w której woda zaczyna płynąć w przeciwnym kierunku niż normalnie. Taki cofający się strumień może pojawić się przy spadku ciśnienia w sieci, pracy pomp, awarii zasilania albo przy różnicy ciśnień między fragmentami instalacji. Wtedy zagrożona jest nie tylko dokładność pomiaru, ale też jakość wody.
Jeśli woda z instalacji wraca do sieci albo miesza się z odcinkiem doprowadzającym, pojawia się ryzyko wtórnego zanieczyszczenia. W budownictwie i instalacjach sanitarnych to nie jest detal drugorzędny, tylko realna bariera bezpieczeństwa. Dobrze dobrane zabezpieczenie zatrzymuje cofkę, a przy okazji ogranicza sytuacje, w których licznik potrafi pracować nienaturalnie lub wskazywać błędnie po zmianach ciśnienia.
Patrzę na to tak: zawór nie ma „pomagać” samemu wodomierzowi, tylko zabezpieczać całą instalację od strony budynku. Właśnie dlatego jego miejsce jest po stronie, z której woda trafia do instalacji wewnętrznej, a nie po stronie dopływu z sieci. To prowadzi wprost do przepisów, które ten układ porządkują.
Co mówią przepisy i jak je czytać bez pomyłki
Obowiązujące wymagania techniczne dotyczące budynków wskazują, że instalacja wodociągowa ma mieć zabezpieczenie uniemożliwiające wtórne zanieczyszczenie wody, zgodne z wymaganiami dla przepływów zwrotnych. W praktyce oznacza to montaż zabezpieczenia za każdym zestawem wodomierza głównego od strony instalacji. To bardzo ważne sformułowanie, bo nie zostawia dużego pola do interpretacji.
Właśnie tutaj pojawia się częsty błąd wykonawczy: ktoś czyta fragment o ochronie przed zanieczyszczeniem, ale pomija końcówkę mówiącą o stronie instalacji. A to końcówka ustawia cały montaż. Z perspektywy projektu i odbioru nie chodzi o dowolny zawór kupiony „na wszelki wypadek”, tylko o urządzenie dobrane do funkcji zabezpieczenia przed przepływem zwrotnym.
W praktyce projektowej bardzo pomaga też odniesienie do norm dotyczących ochrony przed cofnięciem wody, bo one doprecyzowują dobór zabezpieczenia do rodzaju instalacji i potencjalnego zagrożenia. Dzięki temu unika się sytuacji, w której instalacja wygląda poprawnie na pierwszy rzut oka, ale technicznie nie spełnia swojej roli. To dobry moment, żeby zobaczyć, jak taki zestaw powinien wyglądać w całości.

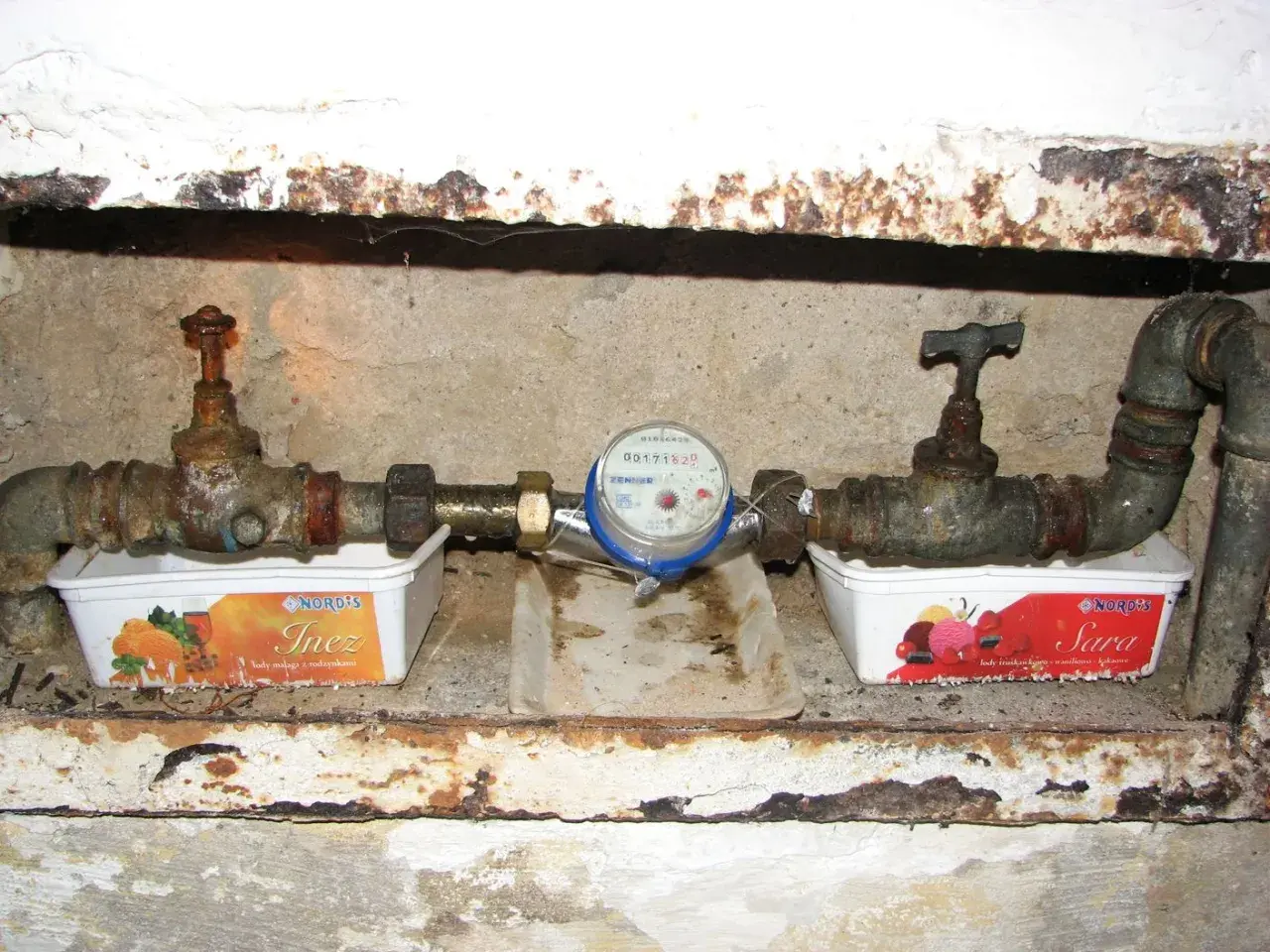

Jak powinien wyglądać poprawny zestaw wodomierzowy
W domu jednorodzinnym albo w niewielkim budynku układ powinien być czytelny i serwisowalny. Najpierw daje się możliwość odcięcia dopływu, potem następuje pomiar, a dopiero dalej ochrona przed cofnięciem wody. Taki porządek nie jest przypadkowy: ułatwia odczyt, przegląd i ewentualną wymianę elementów bez rozbierania pół instalacji.
| Element | Gdzie się znajduje | Po co jest potrzebny |
|---|---|---|
| Zawór odcinający | Przed wodomierzem, od strony dopływu | Pozwala zamknąć wodę na czas serwisu lub awarii |
| Wodomierz główny | W centrum zestawu wodomierzowego | Mierzy ilość pobranej wody |
| Zawór antyskażeniowy | Za wodomierzem, od strony instalacji | Blokuje przepływ zwrotny i chroni wodę przed wtórnym zanieczyszczeniem |
| Pierwszy punkt poboru | Dalej w instalacji wewnętrznej | Rozprowadza wodę do armatury i odbiorników |
W takim układzie najważniejsze jest to, że każdy element ma swoją funkcję i nie wchodzi w rolę innego. Zawór odcinający ma odcinać dopływ, wodomierz ma mierzyć, a zawór antyskażeniowy ma chronić przed cofką. Jeśli ktoś zamieni te funkcje miejscami, instalacja może być trudna w obsłudze albo zwyczajnie niezgodna z wymaganiami. Właśnie w bardziej złożonych układach szczegóły zaczynają mieć jeszcze większe znaczenie.
Gdzie pojawiają się wyjątki i dodatkowe zabezpieczenia
Nie każdy budynek ma tylko prosty zestaw wodomierzowy i jeden obieg wody. W instalacjach z dodatkowymi źródłami poboru, podlewaniem ogrodu, pompą, urządzeniami technologicznymi albo rozbudowaną instalacją wewnętrzną mogą pojawić się kolejne punkty wymagające ochrony przed przepływem zwrotnym. To jednak nie znosi podstawowej zasady dla głównego wodomierza.
W praktyce oznacza to tyle, że przy samym wodomierzu obowiązuje jeden porządek, a przy konkretnych urządzeniach lub odcinkach instalacji mogą dojść następne zabezpieczenia. W obiektach bardziej narażonych na skażenie dobiera się też odpowiednią klasę ochrony do realnego ryzyka. Nie ma sensu montować „czegokolwiek”, jeśli instalacja pracuje w warunkach, które wymagają dokładniej dobranego rozwiązania.
To dobry moment na ostrożność: zwykły zawór zwrotny przy pompie, podgrzewaczu czy innym urządzeniu nie zawsze jest tym samym, co wymagany zawór antyskażeniowy w zestawie wodomierzowym. Podobnie jak nie każdy filtr nadaje się do każdego zastosowania, tak samo nie każdy element zabezpieczający spełnia tę samą funkcję. A skoro tak, warto od razu przejść do błędów, które w praktyce pojawiają się najczęściej.
Najczęstsze błędy przy montażu
- Montaż po złej stronie wodomierza - zawór trafia w miejsce, w którym nie chroni instalacji tak, jak powinien.
- Mylenie zwykłego zaworu zwrotnego z antyskażeniowym - wygląd może być podobny, ale funkcja i wymagania nie są identyczne.
- Ignorowanie strzałki kierunku przepływu - nawet dobry element zamontowany odwrotnie przestaje działać poprawnie.
- Zabudowanie zestawu bez dostępu serwisowego - odczyt, kontrola plomb i wymiana stają się kłopotliwe albo wręcz niemożliwe.
- Zbyt ciasny montaż - brak miejsca utrudnia obsługę, a czasem powoduje naprężenia na złączkach.
- Brak uzgodnienia z wytycznymi lokalnego wodociągu - szczegóły wykonania mogą się różnić w zależności od warunków przyłączenia.
Największy problem nie polega zwykle na samym zaworze, tylko na pośpiechu i uproszczeniach. Na zdjęciach i schematach taka pomyłka bywa mało widoczna, ale w eksploatacji wychodzi bardzo szybko: pojawia się kłopot z odczytem, niepokój przy odbiorze albo pytania, czy układ na pewno spełnia wymagania. Żeby tego uniknąć, przed odbiorem warto sprawdzić kilka prostych rzeczy.
Co sprawdzić przed odbiorem instalacji
Przed odebraniem zestawu wodomierzowego zawsze patrzę na trzy rzeczy: kolejność elementów, kierunek przepływu i dostęp do obsługi. To wystarcza, żeby odsiać większość błędów jeszcze przed zabudową ściany, szafki czy osłony. Jeśli instalator zostawia dokumentację zdjęciową, to tym lepiej, bo później nie trzeba zgadywać, co zostało zamknięte pod obudową.
- Czy zawór antyskażeniowy znajduje się po stronie instalacji, zgodnie z projektem.
- Czy na korpusie urządzenia strzałka zgadza się z kierunkiem przepływu wody.
- Czy wodomierz da się odczytać bez demontażu zabudowy.
- Czy zawór odcinający rzeczywiście umożliwia pełne zamknięcie dopływu.
- Czy po próbie szczelności nie ma wycieków ani naprężeń na połączeniach.
- Czy układ odpowiada lokalnym warunkom przyłączenia i zaleceniom wodociągów.
Jeżeli któryś z tych punktów budzi wątpliwość, lepiej poprawić go od razu niż liczyć na to, że „jakoś będzie działać”. W instalacjach wodnych najwięcej kosztują nie same materiały, tylko późniejsze poprawki i przestoje. To właśnie dlatego poprawny montaż przy wodomierzu daje korzyść na lata, a nie tylko na czas odbioru.
Dlaczego poprawny montaż oszczędza kłopotów później
Właściwie ustawiony zawór antyskażeniowy to nie tylko zgodność z wymaganiami. To także mniej ryzyka cofki, mniej niejasności przy pomiarze i mniej sporów przy odbiorze instalacji. W praktyce taki detal wpływa na komfort korzystania z całego systemu, choć na co dzień rzadko się o nim myśli.
Jeżeli miałbym wskazać jedną rzecz, którą warto sprawdzać bez względu na skalę inwestycji, to byłaby właśnie kolejność elementów w zestawie wodomierzowym. Gdy jest poprawna, instalacja działa przewidywalnie. Gdy jest zrobiona „na oko”, później zwykle wychodzą drogie poprawki, a czasem także problemy z bezpieczeństwem wody. Dlatego przy projekcie albo gotowym montażu zawsze sprawdzam trzy rzeczy: stronę instalacji, kierunek przepływu i dostęp serwisowy.
Jeśli masz przed sobą dokumentację, zdjęcie szafki wodomierzowej albo gotowy montaż, te trzy punkty zwykle wystarczą, żeby szybko ocenić, czy rozwiązanie jest logiczne i zgodne z praktyką budowlaną.
