W instalacji elektrycznej sama liczba watów nie mówi wszystkiego. Gdy dobieram zabezpieczenia, zasilacz awaryjny, agregat albo po prostu sprawdzam, czy obwód wytrzyma obciążenie, moc pozorna jest jednym z parametrów, które biorę pod uwagę, bo pokazuje, jak duży prąd rzeczywiście musi popłynąć przez przewody. W tym tekście wyjaśniam, skąd bierze się ten parametr, jak go policzyć, czym różni się od mocy czynnej i biernej oraz kiedy ma realne znaczenie w domu, warsztacie i na budowie.
Najkrócej liczy się też to, ile prądu naprawdę płynie
- S to iloczyn napięcia i prądu wartości skutecznych, a jednostką jest VA.
- Przy odbiorniku rezystancyjnym S i P są niemal takie same.
- Im niższy cos φ, tym większy prąd i większe obciążenie przewodów oraz źródła zasilania.
- Najbardziej liczy się przy doborze UPS-a, agregatu, falownika, pompy i silnika.
- W trójfazie dla odbiornika symetrycznego używa się wzoru z pierwiastkiem z 3.
- Przy przebiegach odkształconych prosty model jest użyteczny, ale nie wyczerpuje całego opisu.
Czym jest ta wielkość i dlaczego nie wystarcza sama liczba watów
Ja traktuję ją jako techniczny rozmiar obciążenia widzianego przez sieć. W obwodzie prądu przemiennego napięcie i prąd nie zawsze są zgodne w fazie, więc część energii zamienia się w pracę użyteczną, a część tylko krąży między źródłem a odbiornikiem.
W zapisie szkolnym i projektowym używa się oznaczenia S. Dla przebiegu sinusoidalnego podstawowy wzór jest prosty: S = Usk · Isk, gdzie Usk i Isk to wartości skuteczne napięcia i prądu. Jednostką jest VA, czyli woltoamper, a nie wat.
To rozróżnienie ma znaczenie, bo urządzenie może pobierać niewiele watów, ale wymagać większego prądu, niż sugeruje sam opis na tabliczce. Tak dzieje się zwłaszcza przy silnikach, transformatorach, zasilaczach i wszystkich odbiornikach z wyraźnym przesunięciem fazowym. Żeby policzyć to bez zgadywania, przejdźmy do wzoru i prostych przykładów.
Jak obliczyć moc pozorną w praktyce
Najprostszy przypadek to instalacja jednofazowa. Jeśli znam napięcie skuteczne i prąd skuteczny, liczę bezpośrednio: S = Usk · Isk. W polskiej sieci domowej przy 230 V odbiornik pobierający 4 A daje S ≈ 920 VA. To już mówi więcej niż sama wartość mocy czynnej na etykiecie.
Jeśli znam też współczynnik mocy, łatwo dojść do mocy czynnej: P = S · cos φ. Dla odbiornika o S = 920 VA i cos φ = 0,8 dostaję około 736 W. Ten sam sprzęt obciąża instalację prądowo jak niemal kilowat, ale użytecznej mocy daje mniej.
Jedna faza
W domu i mieszkaniu ten wzór zwykle wystarcza. Przy czajniku, grzejniku albo żelazku cos φ bywa bliski 1, więc S i P są niemal takie same. Przy silnikach, pompach i sprężarkach różnica szybko rośnie.
Przeczytaj również: Czerwony przewód - plus czy minus? Rozwiąż zagadkę raz na zawsze!
Trzy fazy
W odbiorniku symetrycznym korzysta się z zależności S = √3 · UL · IL. To ważne przy płytach grzewczych, warsztatowych maszynach i większych układach zasilania. Jeśli obciążenie nie jest równomierne, liczenie „na oko” zwykle kończy się zbyt optymistycznym doborem zabezpieczeń.
W praktyce sprawdzam najpierw, czy producent podaje waty, woltoampery czy oba parametry, a dopiero potem dobieram resztę. To prowadzi prosto do porównania z mocą czynną i bierną, bo właśnie tam najłatwiej popełnić błąd.
Czym różni się od mocy czynnej i biernej

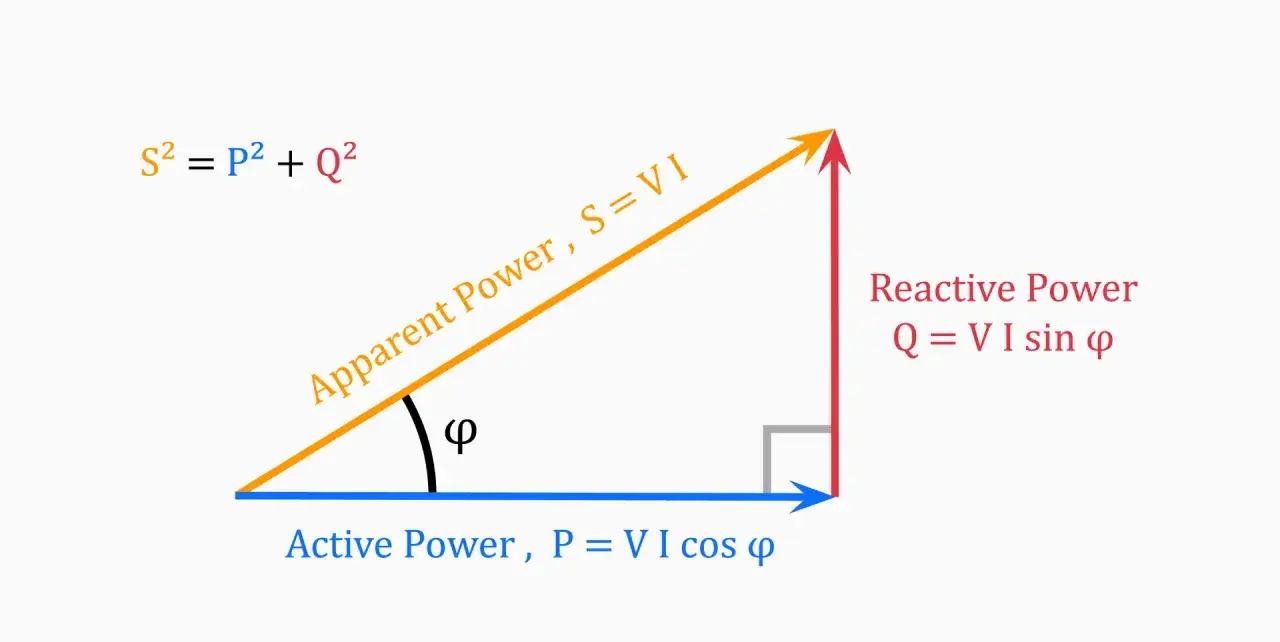

Najprościej mówiąc: moc czynna wykonuje pracę, bierna nie wykonuje pracy użytecznej, a ta opisana przez S pokazuje pełne obciążenie elektryczne. W obwodach sinusoidalnych zależności są spójne i wygodne do liczenia, bo obowiązuje trójkąt mocy: S² = P² + Q². Z tego samego układu wynika też współczynnik mocy cos φ = P / S.
W domowych instalacjach rozróżnienie jest naprawdę użyteczne, bo pokazuje, dlaczego dwa urządzenia o podobnych watach mogą zupełnie inaczej obciążać przewody. Dla mnie to jeden z tych tematów, które najlepiej zrozumieć na konkretnym zestawieniu.
| Wielkość | Wzór | Jednostka | Co opisuje w praktyce |
|---|---|---|---|
| P | P = Usk · Isk · cos φ | W | Energię, która zamienia się w ciepło, ruch, światło lub inną użyteczną pracę |
| Q | Q = Usk · Isk · sin φ | var | Składową „krążącą” między źródłem a elementami indukcyjnymi lub pojemnościowymi |
| S | S = Usk · Isk | VA | Całkowite obciążenie prądowe, które musi obsłużyć instalacja, UPS albo agregat |
Gdy cos φ zbliża się do 1, różnice są niewielkie. Gdy spada, rośnie prąd, nagrzewanie przewodów i wymagania wobec zasilania. W praktyce domowej nie ma sensu obsesyjnie polować na każdy var przy jednym odbiorniku, ale już przy większym układzie warto wiedzieć, czy problemem jest sama moc, czy także charakter obciążenia. Następny krok jest już bardzo praktyczny: gdzie ta wiedza naprawdę oszczędza błędów przy doborze sprzętu.
Gdzie robi największą różnicę w domu i na budowie
W zwykłym czajniku elektrycznym albo grzejniku problem jest mały, bo obciążenie jest prawie rezystancyjne. Ja zwracam uwagę na ten parametr przede wszystkim przy urządzeniach z silnikami, elektroniką zasilającą i przy sprzęcie, który ma pracować z agregatu albo UPS-a.
- Pompy, sprężarki, piły i odkurzacze - tu prąd rozruchowy bywa wyższy niż prąd znamionowy, więc samo „750 W” niewiele mówi.
- Zasilacze komputerowe i elektronarzędzia elektroniczne - modele z aktywnym PFC często mają cos φ powyżej 0,9, ale i tak warto sprawdzić także VA.
- Oświetlenie LED - pojedyncza oprawa zwykle nie robi problemu, ale większa liczba driverów potrafi już zmienić obciążenie w obwodzie.
- Indukcja i większe płyty kuchenne - tu znaczenie ma nie tylko łączna moc, ale też sposób rozłożenia obciążenia na fazy.
- Agregat prądotwórczy - jeśli producent podaje moc maksymalną tylko w watach, łatwo przewymiarować lub niedowymiarować urządzenie.
Dobry przykład jest prosty: silnik 800 W o cos φ = 0,8 potrzebuje z sieci około 1000 VA, czyli przy 230 V pobierze około 4,35 A. Taki sam pobór prądu może mieć grzałka o mocy 1000 W, ale użytkowo są to dwa zupełnie różne przypadki. Właśnie dlatego przy zakupie UPS-a, przetwornicy albo agregatu patrzę na dane z tabliczki znamionowej bardzo dosłownie, bo tam liczy się nie tylko energia użytkowa, ale też zapas prądowy i rozruchowy. To prowadzi do kolejnego, bardzo częstego źródła pomyłek.
Najczęstsze błędy przy odczycie tabliczek znamionowych
Najwięcej pomyłek widzę wtedy, gdy ktoś porównuje wyłącznie waty i ignoruje resztę opisu. To prosta droga do zbyt małego zasilacza albo do przeciążonego obwodu.
- Mylenie W z VA - urządzenie może mieć 600 W mocy czynnej, ale 800 VA obciążenia dla źródła.
- Ignorowanie cos φ - przy niskim współczynniku mocy prąd rośnie, choć waty pozostają te same.
- Pomijanie prądu rozruchowego - silnik chwilowo żąda znacznie więcej niż w pracy ustalonej.
- Sumowanie urządzeń bez zapasu - kilka odbiorników podłączonych równocześnie potrafi przekroczyć dopuszczalne obciążenie szybciej, niż sugeruje proste dodawanie watów.
- Zakładanie, że każda instalacja 230 V zachowuje się identycznie - długość przewodów, przekrój, zabezpieczenia i jakość połączeń mają realny wpływ na komfort pracy sprzętu.
Ja zawsze sprawdzam też, czy producent podaje wartość ciągłą, chwilową czy maksymalną. Te trzy liczby wyglądają podobnie, ale w praktyce odpowiadają za zupełnie inny scenariusz pracy. Gdy to już uporządkujemy, pozostaje ostatni krok: wybór sprzętu i bezpieczny margines.
Co sprawdzam przed zakupem zasilacza, agregatu lub UPS-a
Jeśli mam doradzić jedną rzecz, to powiedziałbym: nie kupuj urządzenia „na styk”. Ja zwykle zostawiam 20-30% zapasu w prostych zastosowaniach domowych, a przy silnikach i kompresorach nawet więcej, bo w realnej pracy sprzęt rzadko działa w idealnych warunkach katalogowych.
- Wartość VA i W jednocześnie - oba parametry są potrzebne, bo mówią o innym aspekcie pracy.
- Zapasy na rozruch - przy silnikach i pompach chwilowe skoki potrafią być decydujące.
- Rodzaj obciążenia - rezystancyjne, indukcyjne czy elektroniczne; każdy typ zachowuje się inaczej.
- Liczba faz - przy większych instalacjach trzeba wiedzieć, czy obciążenie jest równomierne.
- Sprawność źródła - UPS albo przetwornica też mają własne straty, więc nominalne dane nie zawsze przekładają się 1:1 na realną pracę.
W praktyce dobrze działa prosta zasada: jeśli obliczone obciążenie jest blisko granicy urządzenia, wybieram model mocniejszy. To zwykle tańsze niż późniejsze kłopoty z wyłączaniem, przegrzewaniem albo skróceniem żywotności sprzętu. Tę zasadę szczególnie doceni każdy, kto zasila domowy warsztat, pompę ciepła albo zestaw awaryjny dla newralgicznych urządzeń.
Co zapamiętać, żeby odczytywać obciążenie bez zgadywania
Jeśli mam zostawić tylko jedną praktyczną myśl, to taką: nie oceniaj urządzenia wyłącznie po watach. Liczy się też prąd, współczynnik mocy i to, czy odbiornik zachowuje się jak grzałka, silnik czy elektronika z zasilaczem.
W codziennym użyciu najczęściej wystarczy pamiętać o trzech rzeczach: S pokazuje obciążenie elektryczne, P mówi o mocy użytecznej, a różnica między nimi rośnie wraz z przesunięciem fazowym. Dzięki temu łatwiej dobrać zabezpieczenia, rozsądnie ocenić zapas agregatu i uniknąć kupowania sprzętu „na granicy”.
Jeżeli planujesz większy remont, modernizację instalacji albo zakup zasilania awaryjnego, właśnie te trzy liczby warto sprawdzić najpierw.
