Bardzo czuły miernik prądu ma sens wtedy, gdy zwykły amperomierz nie pokazuje już nic pewnego. W tym artykule wyjaśniam, jak działa taki przyrząd, kiedy naprawdę się przydaje, czym różni się od popularniejszych mierników i na co uważać, żeby nie zafałszować odczytu. Galwanometr pozostaje tu dobrym punktem odniesienia, bo właśnie od niego najłatwiej zacząć rozmowę o pomiarze bardzo małych prądów.
Najważniejsze informacje w skrócie
- To przyrząd do wykrywania i pomiaru bardzo małych prądów, zwykle tam, gdzie zwykły miernik jest już zbyt mało czuły.
- Działa na zasadzie wychylenia ruchomej cewki w polu magnetycznym, a kąt odchylenia rośnie wraz z natężeniem prądu.
- Najczęściej wykorzystuje się go w laboratoriach, układach mostkowych i podczas ustawiania punktu równowagi w precyzyjnych pomiarach.
- W domowej elektryce rzadko jest narzędziem pierwszego wyboru, bo częściej wygrywa multimetr lub tester instalacji.
- Największy problem w praktyce to nie sam odczyt, lecz poprawne włączenie w obwód i ochrona przed przeciążeniem.
Jak działa czuły miernik prądu
Gdy tłumaczę ten temat, lubię upraszczać go do jednego obrazu: prąd płynie przez cewkę, a pole magnetyczne zamienia ten przepływ w ruch wskazówki. W środku znajduje się stały magnes i lekka cewka osadzona tak, by mogła się wychylać; im większy prąd, tym większy moment siły i tym większe odchylenie.
To rozwiązanie ma jedną ważną zaletę: reakcja jest bardzo czuła, więc przy małych sygnałach widać to, czego zwykły miernik praktycznie nie pokazuje. W poprawnie zbudowanym ustroju wychylenie jest w przybliżeniu proporcjonalne do prądu, dlatego skala bywa czytelna i przydatna w precyzyjnych pomiarach. W klasycznej wersji najlepiej sprawdza się przy prądzie stałym, bo prąd przemienny zmienia kierunek zbyt szybko, by wskazówka mogła za nim nadążyć.
W praktyce nie chodzi więc o „kolejny amperomierz”, ale o narzędzie do obserwowania bardzo subtelnych zmian w obwodzie. To prowadzi wprost do pytania, gdzie taki pomiar ma realny sens, a gdzie jest tylko ciekawostką.
Gdzie ma sens w praktyce
Najbardziej użyteczny jest tam, gdzie trzeba sprawdzić, czy w obwodzie płynie choćby śladowy prąd, albo ustawić układ na punkt zerowy. Klasycznym przykładem jest mostek Wheatstone’a: zamiast mierzyć „ile dokładnie”, szuka się momentu, w którym wskaźnik wraca do zera, a to oznacza równowagę układu. Taki sposób pomiaru jest bardzo wygodny, bo w wielu zadaniach dokładniejsze okazuje się wykrycie braku prądu niż jego bezpośredni odczyt.
W laboratoriach ten typ miernika przydaje się także do testów czujników, analizy bardzo małych zmian w obwodach oraz do nauki podstaw metrologii elektrycznej. Ja traktuję go też jako dobre narzędzie dydaktyczne: pokazuje fizykę pomiaru, a nie tylko wynik na ekranie. W domowych projektach pojawia się rzadziej, ale nadal bywa pomocny przy delikatnych układach sterowania, małych zasilaczach, prostych eksperymentach z elektroniką czy diagnostyce obwodów o bardzo niewielkim obciążeniu.
Jeśli ktoś pracuje głównie przy instalacji domowej, taki przyrząd zwykle nie będzie pierwszym wyborem. Właśnie dlatego warto porównać go z popularniejszymi miernikami, zanim zdecydujesz, czego naprawdę potrzebujesz.
Czym różni się od amperomierza i galwanoskopu
Najprościej mówiąc, wszystkie te narzędzia służą do pracy z prądem, ale robią to w innym celu. Jeden pokazuje bardzo małe zmiany, drugi mierzy prąd użytkowo, a trzeci służy głównie do samego wykrycia przepływu. W praktyce różnica jest większa, niż sugerują nazwy.
| Przyrząd | Najlepsze zastosowanie | Mocna strona | Ograniczenie |
|---|---|---|---|
| Miernik ruchomej cewki | Bardzo małe prądy i punkt równowagi w układzie | Duża czułość i wyraźna reakcja na drobne zmiany | Nie jest dobry do dużych prądów i codziennych pomiarów instalacyjnych |
| Amperomierz | Pomiar natężenia prądu w obwodach | Praktyczny i wygodny w typowych zadaniach | Przy bardzo małych sygnałach może być zbyt mało czuły |
| Galwanoskop | Wykrycie obecności i kierunku słabego prądu | Szybko pokazuje, że coś w ogóle płynie | Nie daje tak wygodnego i precyzyjnego odczytu liczbowego |
| Multimetr | Codzienne pomiary napięcia, prądu i oporu | Uniwersalność i łatwość użycia | Nie zastępuje specjalistycznego miernika przy ekstremalnie małych prądach |
Jeżeli miałbym doradzić jedną rzecz, to powiedziałbym tak: do domu bierz multimetr, do bardzo delikatnych pomiarów i układów laboratoryjnych sięgaj po rozwiązanie czułe. Dalej zostaje już tylko kwestia poprawnego podłączenia, bo tu najłatwiej o błąd.
Jak mierzyć bez fałszywego odczytu
Przy tak czułym układzie ważniejsza od samego odczytu jest dyscyplina pomiaru. Złe wpięcie przewodów, za duży prąd albo niestabilny obwód potrafią zepsuć wynik szybciej, niż zdążysz go ocenić. Gdy pracuję z takim miernikiem, trzymam się kilku prostych zasad:
- Włączaj go szeregowo, a nie równolegle do elementu, który chcesz obserwować.
- Zaczynaj od bezpiecznego zakresu i dopiero potem przechodź do większej czułości.
- Sprawdź, czy badany układ jest przeznaczony do prądu stałego, bo przy przemiennym wskazanie może być mylące.
- Ogranicz długość przewodów i liczbę połączeń, żeby nie dorzucać dodatkowych oporów kontaktu.
- Unikaj drgań, silnych pól magnetycznych i pośpiechu przy odczycie, bo wskazówka potrzebuje chwili, by się ustabilizować.
W praktyce największy błąd polega na założeniu, że „jeśli coś się rusza, to wynik jest dobry”. Nie zawsze. Przy małych sygnałach ruch wskazówki bywa tylko sygnałem, że układ żyje, a nie że pomiar jest jeszcze wiarygodny. To właśnie dlatego warto znać typowe pomyłki i ich skutki.
Najczęstsze błędy, które zaniżają wiarygodność pomiaru
Pierwszy błąd to przeciążenie ustroju. Jeśli przez czuły miernik popłynie zbyt duży prąd, wskazówka może dojść do końca skali, a w skrajnym przypadku uszkodzić mechanikę lub cewkę. Drugi problem to luźne połączenia, które przy tak małych wartościach potrafią dodać większy błąd niż sam badany sygnał.
Trzeci kłopot pojawia się wtedy, gdy ktoś oczekuje sensownego wyniku bez uwzględnienia rezystancji przewodów i styków. Przy delikatnych pomiarach te „drobiazgi” mają znaczenie większe, niż większość osób przypuszcza. Czwarty błąd to próba odczytu w układzie niestabilnym: jeśli wartość zmienia się z sekundę na sekundę, najlepiej najpierw uspokoić obwód, a dopiero potem interpretować wynik.
Wreszcie jest jeszcze kwestia kierunku przepływu. Ten typ miernika dobrze pokazuje zmianę polaryzacji, ale tylko wtedy, gdy jest właściwie podłączony i pracuje w warunkach, do których został zaprojektowany. Jeśli przestawisz wszystko na oślep, zobaczysz ruch, ale niekoniecznie zrozumiesz, co on oznacza.

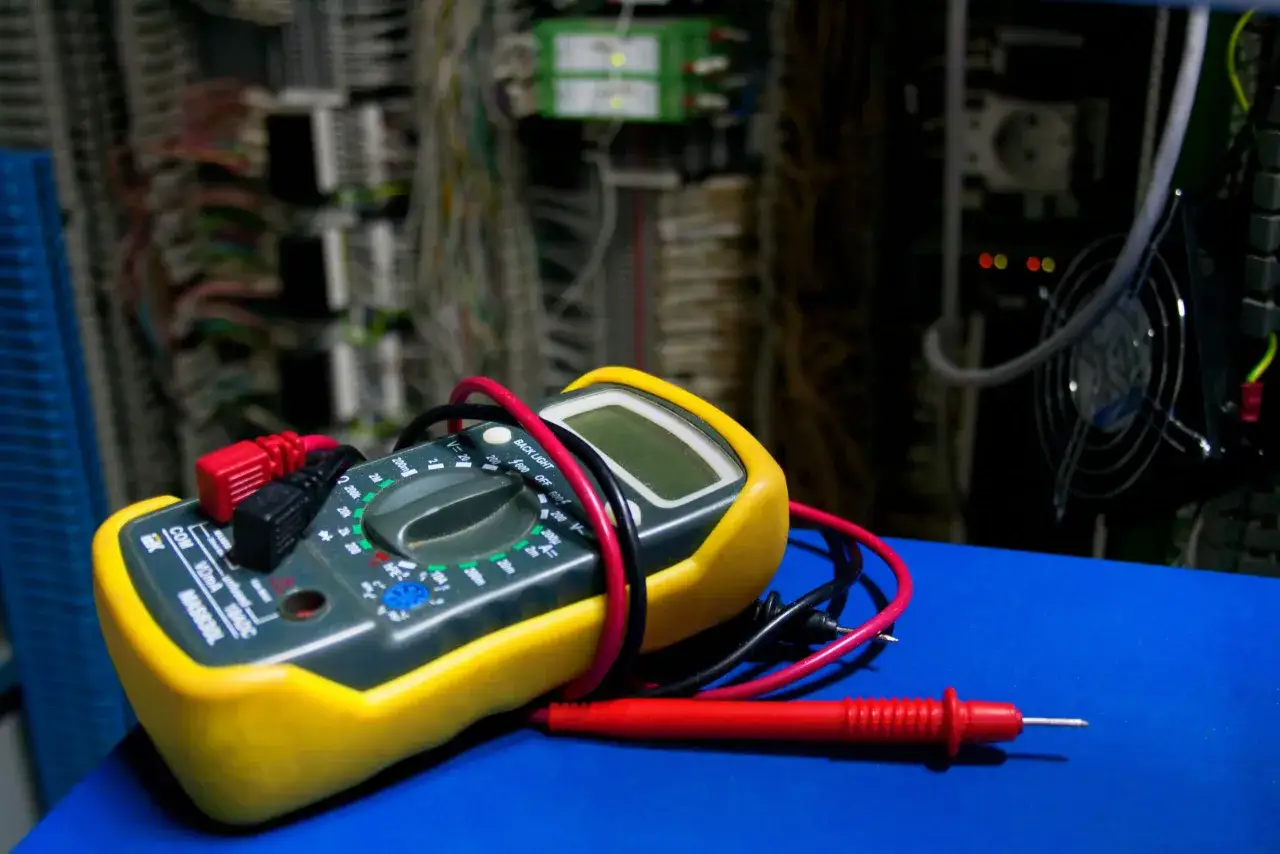

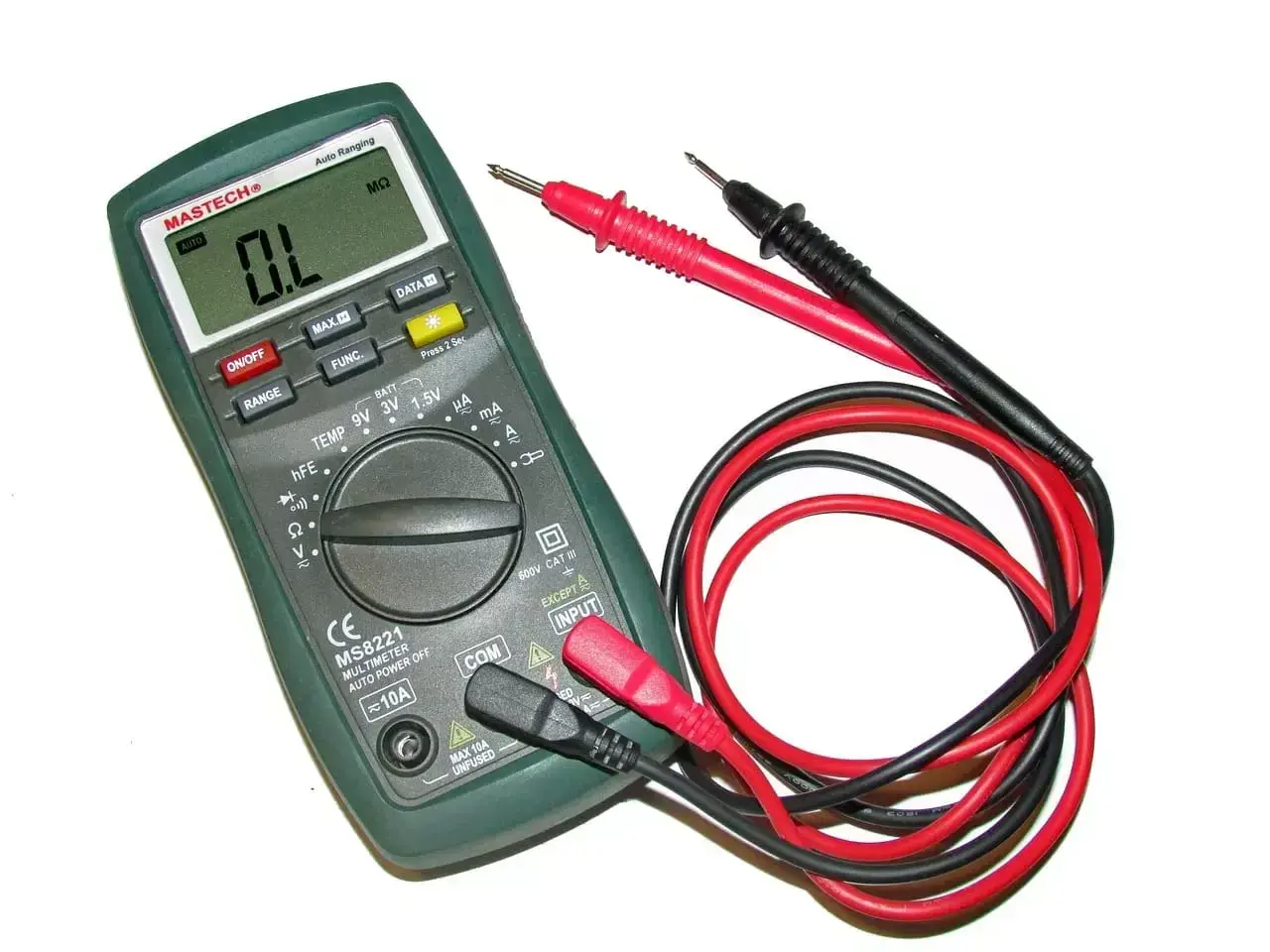

W domowych obwodach praktyczniejszy bywa multimetr
W mieszkaniu albo na budowie nie szukałbym tego rozwiązania jako podstawowego narzędzia diagnostycznego. Przy sprawdzaniu gniazdka, opraw oświetleniowych, zasilaczy LED, baterii, prostych czujników czy ciągłości przewodów multimetr jest po prostu wygodniejszy. Ma więcej funkcji, łatwiej go podłączyć i lepiej odpowiada na typowe pytania domowej elektryki.
Taki czuły miernik ma sens wtedy, gdy interesuje Cię bardzo mały prąd, punkt równowagi albo precyzyjne zachowanie układu pomiarowego. To narzędzie do pracy bardziej laboratoryjnej niż serwisowej. Z perspektywy użytkownika domu wygrywa więc nie efektowność, tylko praktyczność: jedno urządzenie robi więcej, a ryzyko błędu jest mniejsze.
Jeśli jednak chcesz zrozumieć, jak zachowują się delikatne obwody, to właśnie ten przyrząd świetnie pokazuje, że w elektryce czasem ważniejsze jest wykrycie mikrozmiany niż pomiar dużej wartości. W takim zastosowaniu nadal ma sens i nadal uczy myślenia o obwodzie bez skrótów.
